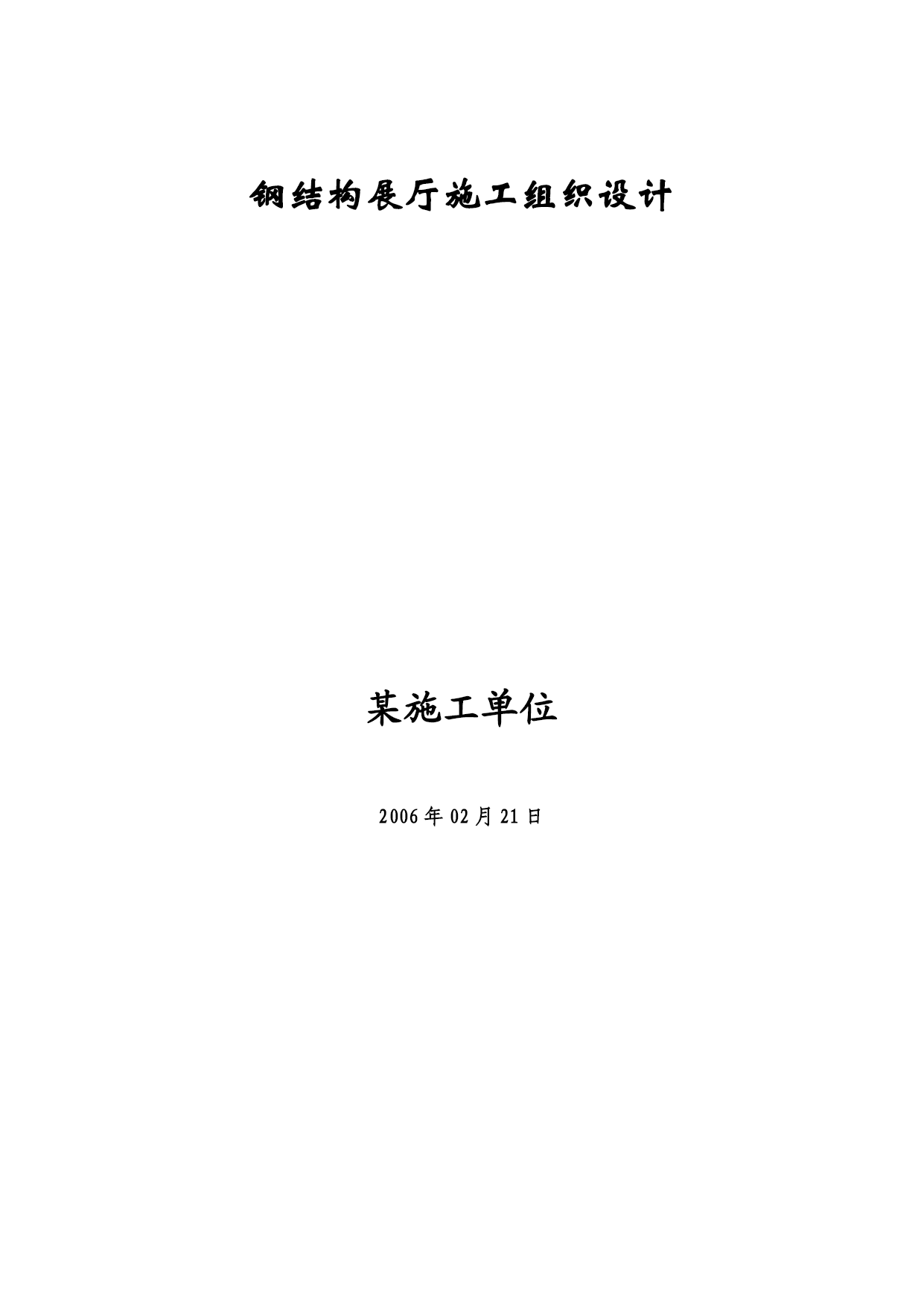

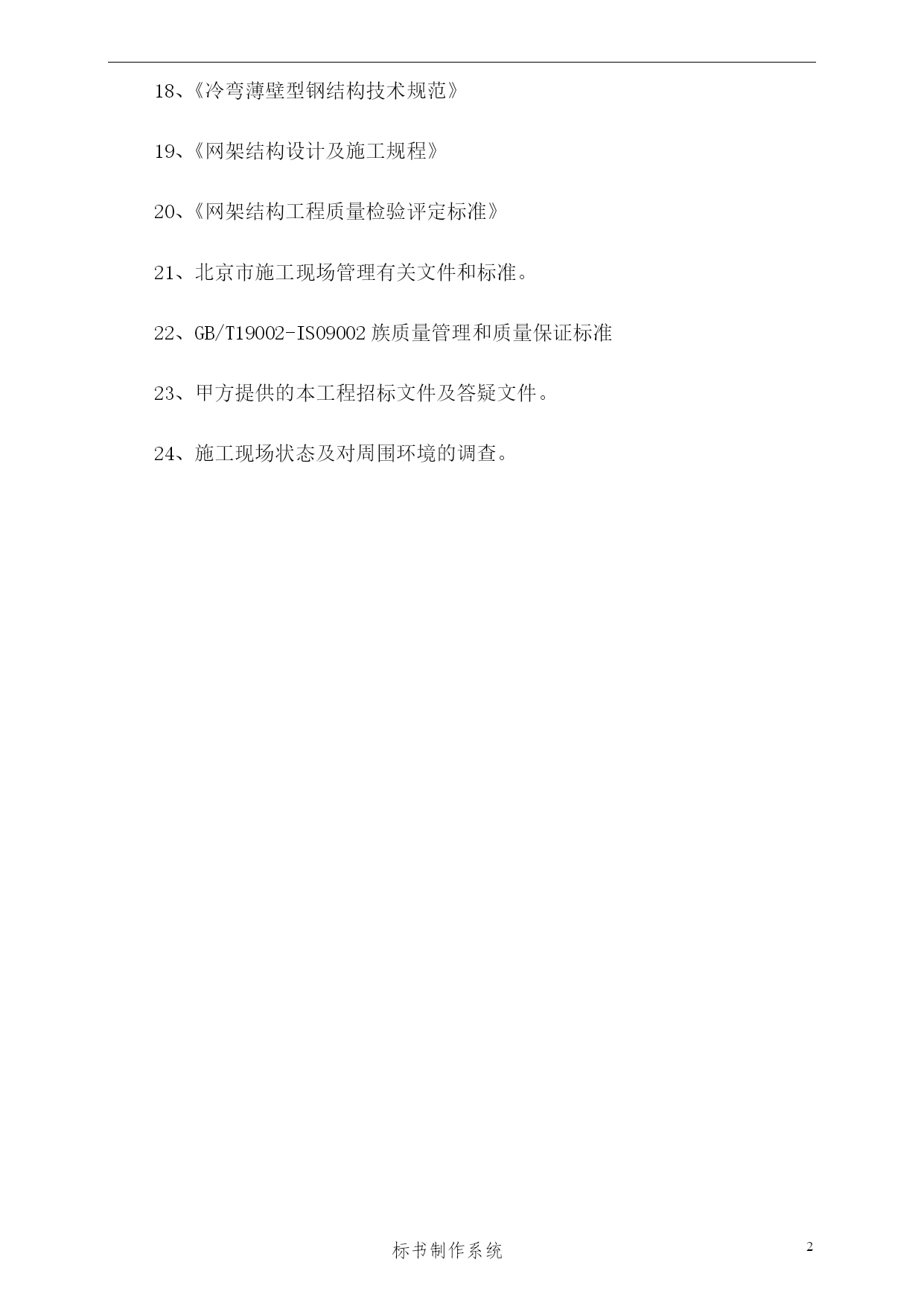

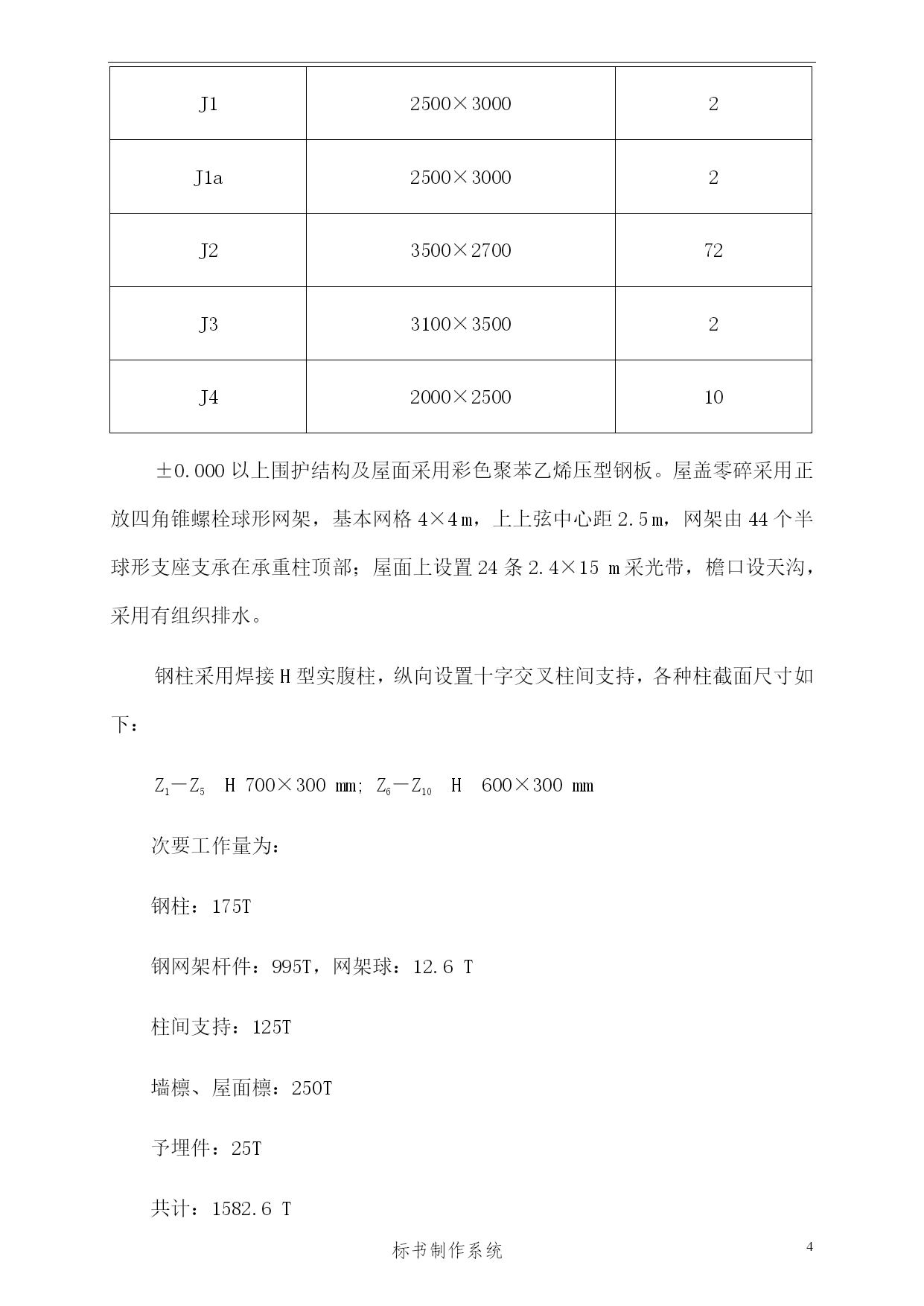

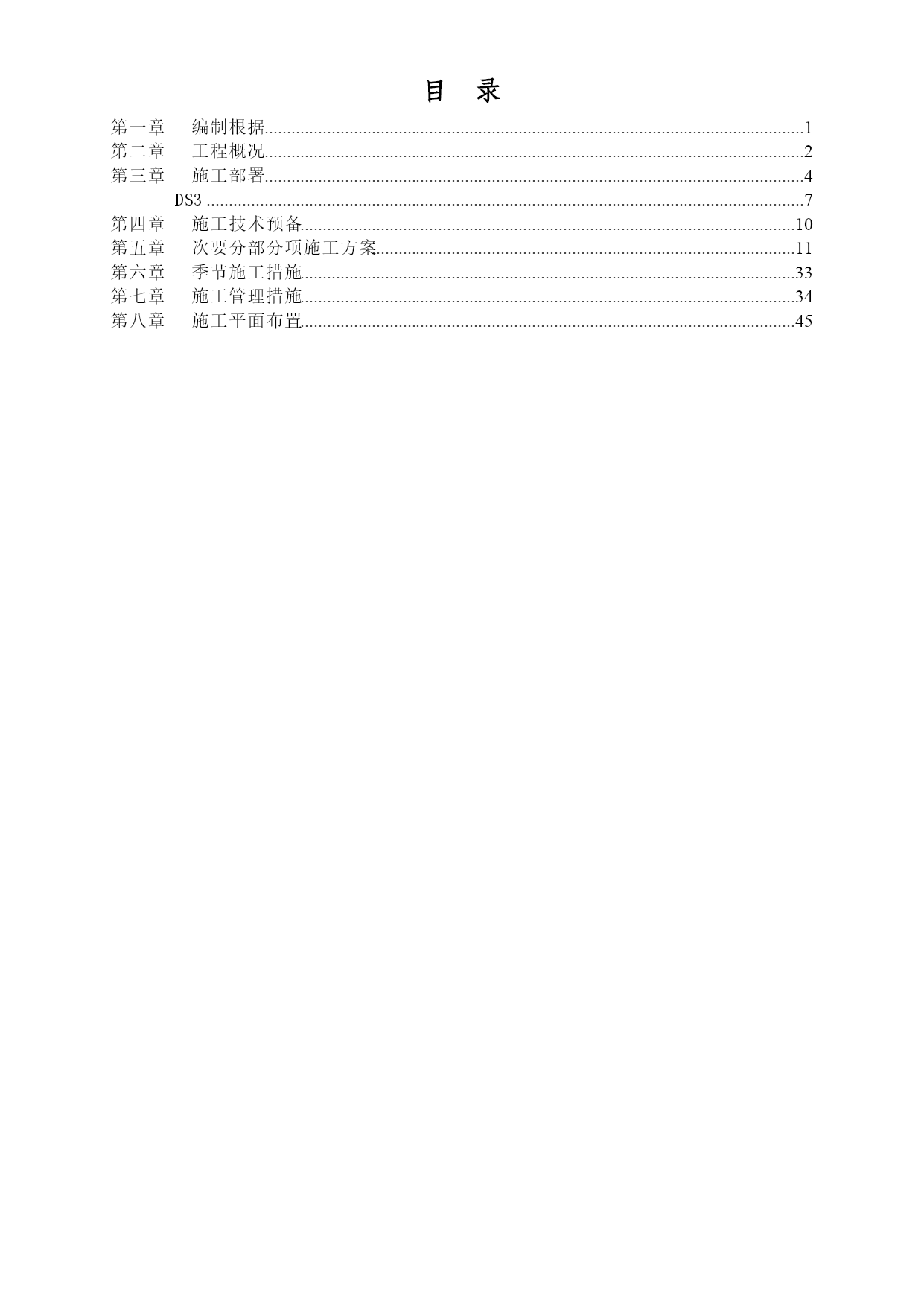

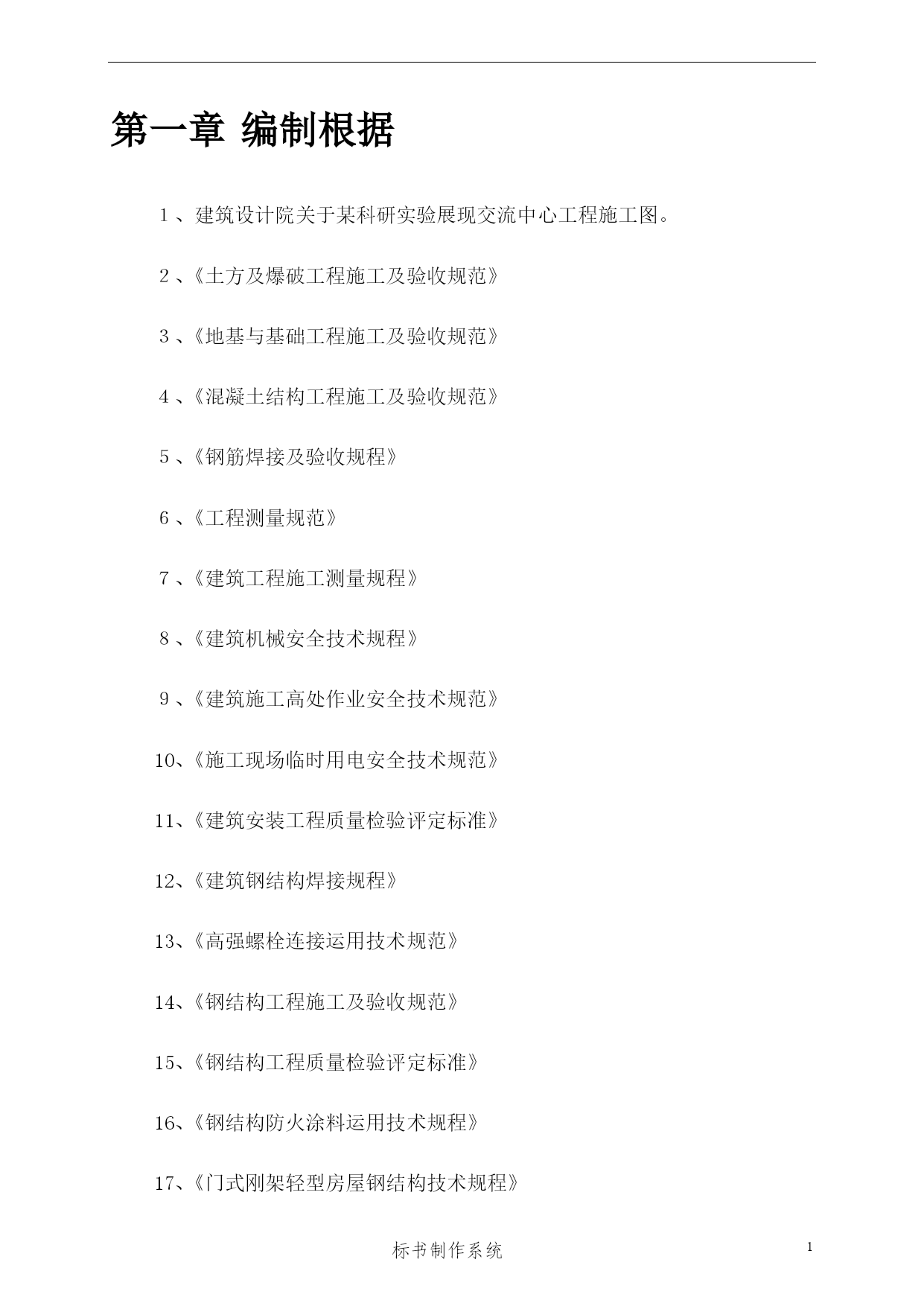

PAGE钢结构展厅施工组织设计某施工单位2006年02月21日目录TOC\o"1-3"第一章编制根据PAGEREF_Toc128307728\h1第二章工程概况PAGEREF_Toc128307729\h2第三章施工部署PAGEREF_Toc128307730\h4DS3PAGEREF_Toc128307731\h7第四章施工技术预备PAGEREF_Toc128307732\h10第五章次要分部分项施工方案PAGEREF_Toc128307733\h11第六章季节施工措施PAGEREF_Toc128307734\h33第七章施工管理措施PAGEREF_Toc128307735\h34第八章施工平面布置PAGEREF_Toc128307736\h45PAGE75标书制作系统第一章编制根据１、建筑设计院关于某科研实验展现交流中心工程施工图。２、《土方及爆破工程施工及验收规范》３、《地基与基础工程施工及验收规范》４、《混凝土结构工程施工及验收规范》５、《钢筋焊接及验收规程》６、《工程测量规范》７、《建筑工程施工测量规程》８、《建筑机械安全技术规程》９、《建筑施工高处作业安全技术规范》10、《施工现场临时用电安全技术规范》11、《建筑安装工程质量检验评定标准》12、《建筑钢结构焊接规程》13、《高强螺栓连接运用技术规范》14、《钢结构工程施工及验收规范》15、《钢结构工程质量检验评定标准》16、《钢结构防火涂料运用技术规程》17、《门式刚架轻型房屋钢结构技术规程》18、《冷弯薄壁型钢结构技术规范》19、《网架结构设计及施工规程》20、《网架结构工程质量检验评定标准》21、北京市施工现场管理有关文件和标准。22、GB/T19002-ISO9002族质量管理和质量保证标准23、甲方提供的本工程招标文件及答疑文件。24、施工现场状态及对周围环境的调查。第二章工程概况１、工程名称：某科研实验展现交流中心。２、工程地点：３、建筑地区特点：（１）场地平坦，三通一平已完。（２）地下水位较深，施工时不需采取降水措施。（３）本工程地基持力层为（2）粘质粉土、砂质粉土层，持力层承载力标准值按180Kpa设计。４、工程概况：（１）本工程为某科研交流展现中心展现库和综合管理室，建筑面积16776.8m2，檐高14.80m，外廓尺寸为272.950×60.550m，屋面呈园弧状，有新建铁路进入展厅，±0.000相当于绝对标高35.260m。（２）综合管理室采用条形基础，基础埋深-3.000m。（３）展现库采用轻钢网架结构，纵向跨度为8.000m，横向跨度为60.550m，C20钢筋混凝土独立基础，基础埋深-3.300m，上部均预埋柱子连接螺栓，各基础尺寸如下表所示：基础尺寸表基础编号截面尺寸（mm）数量J12500×30002J1a2500×30002J23500×270072J33100×35002J42000×250010±0.000以上围护结构及屋面采用彩色聚苯乙烯压型钢板。屋盖零碎采用正放四角锥螺栓球形网架，基本网格4×4m，上上弦中心距2.5m，网架由44个半球形支座支承在承重柱顶部；屋面上设置24条2.4×15m采光带，檐口设天沟，采用有组织排水。钢柱采用焊接H型实腹柱，纵向设置十字交叉柱间支持，各种柱截面尺寸如下：Z1－Z5H700×300mm;Z6－Z10H600×300mm次要工作量为：钢柱：175T钢网架杆件：995T，网架球：12.6T柱间支持：125T墙檩、屋面檩：250T予埋件：25T共计：1582.6T第三章施工部署（一）工程目标:１、质量目标：分部、分项工程一次验收合格率100%，分部工程优秀率80%以上，观感得分率达到90分以上，单位工程达到北京市优秀工程。２、安全目标：确保无重伤、无死亡变乱。３、工期目标：科学组织施工，合理安排工序穿插，确保合同工期完成。４、现场管理目标：北京市文明安全工地。５、管理体系：管理机制采用项目法施工管理。质量体系经认证并符合GB/T19002—1994idtISO9002：1994标准的质量体系。（二）管理组织机构：１、组织机构：本工程按项目法组织施工，项目经理选派承担过大型工程项目管理，并具有丰富施工管理经验的一级项目经理担任；项目总工程师由技术管理程度较高、有创优管理经验、参加过钢结构工程施工并具有丰富施工经验的工程师担任。根据本工程特点，组建精干项目经理部，对本项目的人、财、物按照项目法施工管理的要求实行一致组织
