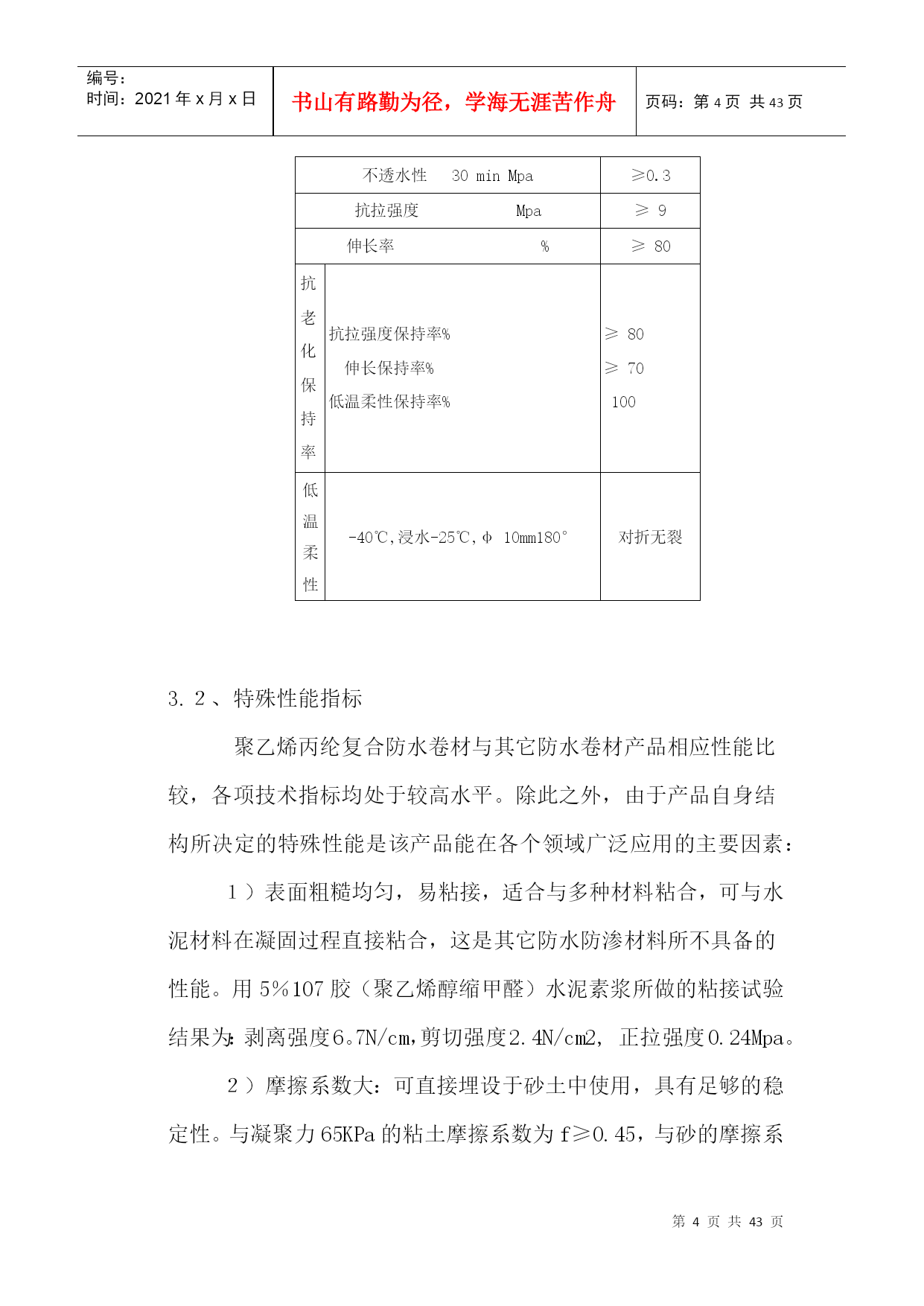

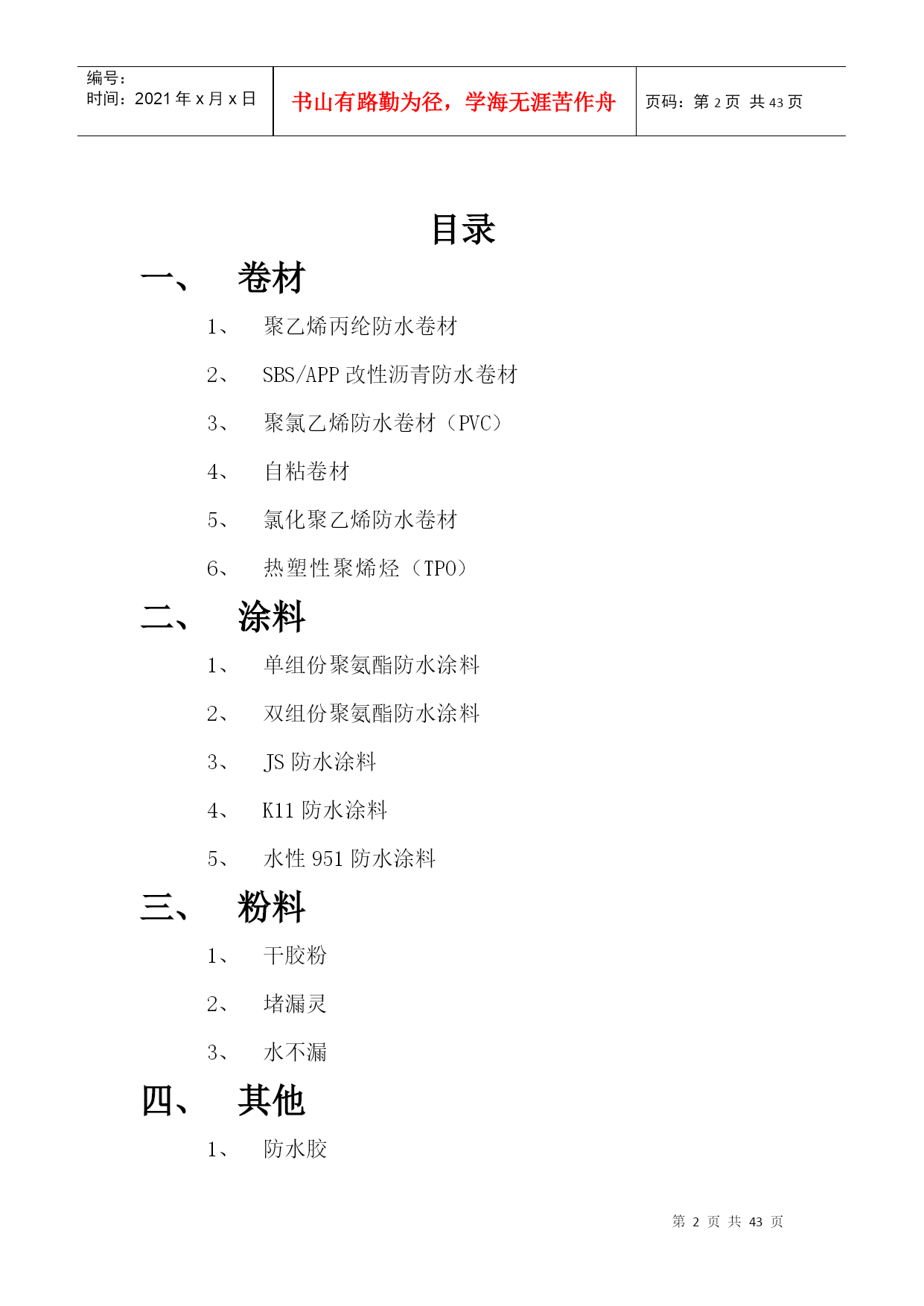

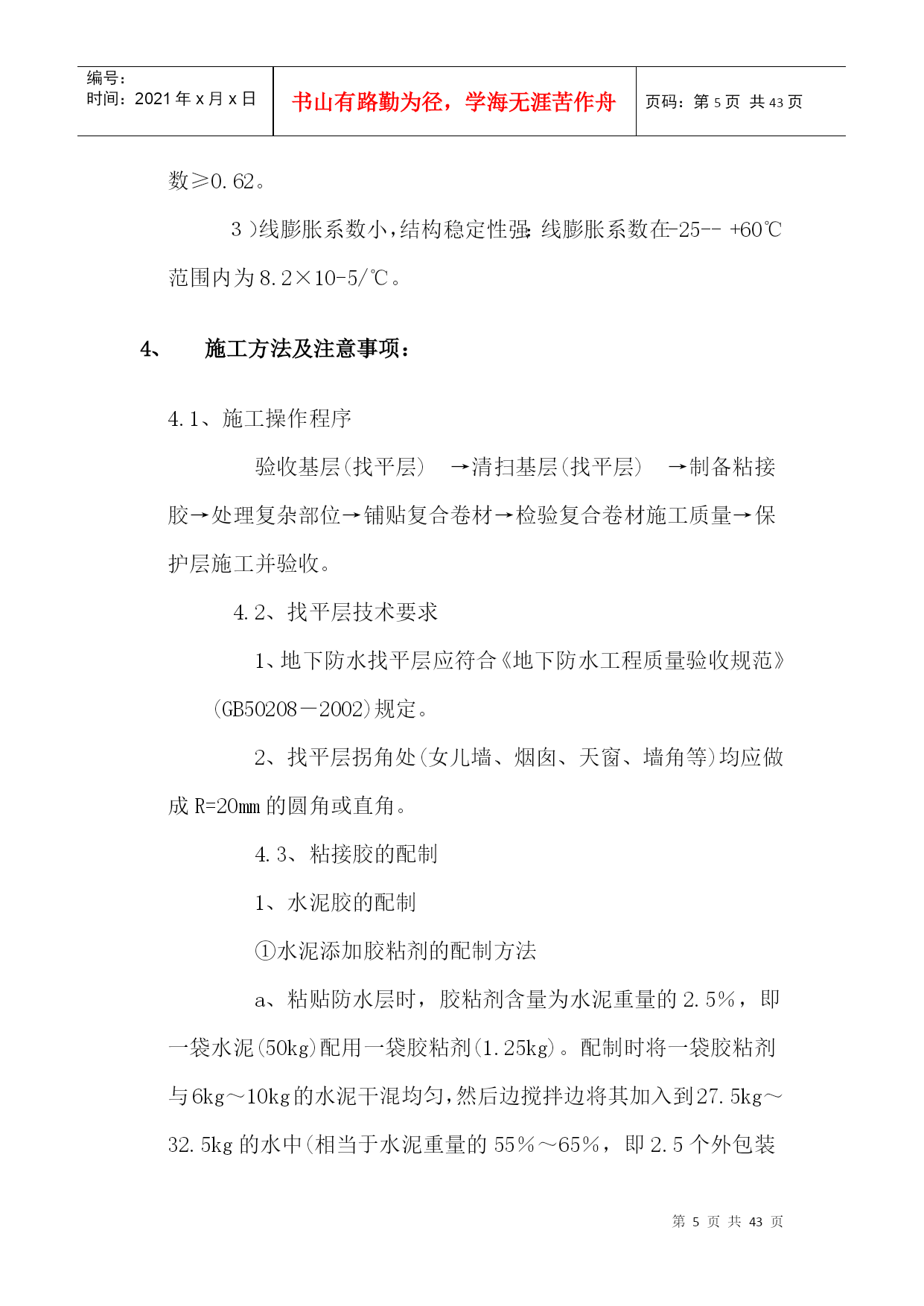

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE43页共NUMPAGES43页第PAGE\*MERGEFORMAT43页共NUMPAGES\*MERGEFORMAT43页产品知识手册临沂建禹新型防水材料厂临沂大禹防水工程有限公司目录卷材聚乙烯丙纶防水卷材SBS/APP改性沥青防水卷材聚氯乙烯防水卷材（PVC）自粘卷材氯化聚乙烯防水卷材热塑性聚烯烃（TPO）涂料单组份聚氨酯防水涂料双组份聚氨酯防水涂料JS防水涂料K11防水涂料水性951防水涂料粉料干胶粉堵漏灵水不漏其他防水胶油膏卷材聚乙烯丙纶防水卷材主要原料：产品采用丙纶无纺布、聚乙烯为主要原料，经抗老化剂等复合而成的一种高分子复合卷材。产品特点：该产品防水性能优良，无毒、无味、抗拉强度大、抗渗能力强，耐冻耐腐蚀、易黏贴、柔性好、重量轻、施工操作简便，不动火，不用油，施工无噪音。该产品单独设有防老化层，因此大大提高了使用寿命。其表面粗糙，丙纶无纺布呈现无规则交叉结构，立体网孔表面，固结合面积大，可直接与水泥胶黏贴在建筑结构上，水泥浆可直接进入卷材表面的网孔中，随水泥固化为一体，固粘结永久牢固，不易剥离。防水层表面可直接进行装饰、装修。特别是地下防水工程，只要没有水，即可施工，对卫生、阴阳角，也无特殊要求，施工质量可靠。性能指标：3.1、产品主要性能指标产品主要技术性能指标不透水性30minMpa≥0.3抗拉强度Mpa≥9伸长率%≥80抗老化保持率抗拉强度保持率%伸长保持率%低温柔性保持率%≥80≥70100低温柔性-40℃,浸水-25℃,φ10mm180°对折无裂3.２、特殊性能指标聚乙烯丙纶复合防水卷材与其它防水卷材产品相应性能比较，各项技术指标均处于较高水平。除此之外，由于产品自身结构所决定的特殊性能是该产品能在各个领域广泛应用的主要因素：１）表面粗糙均匀，易粘接，适合与多种材料粘合，可与水泥材料在凝固过程直接粘合，这是其它防水防渗材料所不具备的性能。用5％107胶（聚乙烯醇缩甲醛）水泥素浆所做的粘接试验结果为：剥离强度6。7N/cm，剪切强度2.4N/cm2,正拉强度0.24Mpa。２）摩擦系数大：可直接埋设于砂土中使用，具有足够的稳定性。与凝聚力65KPa的粘土摩擦系数为f≥0.45，与砂的摩擦系数≥0.62。３）线膨胀系数小，结构稳定性强：线膨胀系数在-25--+60℃范围内为8.2×10-5/℃。施工方法及注意事项：4.1、施工操作程序验收基层(找平层)→清扫基层(找平层)→制备粘接胶→处理复杂部位→铺贴复合卷材→检验复合卷材施工质量→保护层施工并验收。4.2、找平层技术要求1、地下防水找平层应符合《地下防水工程质量验收规范》(GB50208－2002)规定。2、找平层拐角处(女儿墙、烟囱、天窗、墙角等)均应做成R=20mm的圆角或直角。4.3、粘接胶的配制1、水泥胶的配制①水泥添加胶粘剂的配制方法a、粘贴防水层时，胶粘剂含量为水泥重量的2.5％，即一袋水泥(50kg)配用一袋胶粘剂(1.25kg)。配制时将一袋胶粘剂与6kg～10kg的水泥干混均匀，然后边搅拌边将其加入到27.5kg～32.5kg的水中(相当于水泥重量的55％～65％，即2.5个外包装箱容积)，搅拌均匀后逐渐加入剩余的水泥，边加入水泥边搅拌，搅拌至无凝块、无沉淀、无气泡即可使用。b、粘贴隔汽层时，胶粘剂含量为水泥重量的1.5％，即一袋水泥(50kg)配用一袋胶粘剂(0.75kg)。配制时将一袋胶粘剂与4kg～8kg的水泥干混均匀，然后边搅拌边将其加入到27.5kg～32.5kg的水中(相当于水泥重量的55％～65％，即2.5个外包装箱容积)，搅拌均匀后逐渐加入剩余的水泥，边加入水泥边搅拌，搅拌至无疑块、无沉淀、无气泡即可使用。注意事项：量水时，将包装箱内的大塑料袋上口翻向箱外，按标线计量。防水卷材粘贴后24小时内禁止向水泥胶处洒水。②水泥添加乳白胶的配制方法乳白胶与水泥的重量比为17％时，每公斤水泥加水控制在0.38kg～0.48kg，乳白胶与水泥的重量比为7％时，每公斤水泥加水控制在0.45kg～0.55kg。配制时，先把乳白胶放入制胶容器中，边搅拌边加水，加水后搅拌至乳白胶全部溶解，再边搅拌边加水泥，加完水泥搅拌至均匀无疑块、无沉淀、无泡沫即可使用。2、聚氨酯胶的配制方法将甲、乙组分按体积比1：1(重量比1：1.5)在干燥容器中混和搅拌均匀后即可使用，如乙组分有沉淀时，搅拌均匀后使用：注意事项：该胶粘剂属双组分反应固化型，在使用时必需严格按比例要求配制，根据施工现场实际情况和用量随使随配，严禁向胶粘剂内加入任何溶剂：4.4、复合卷材施
