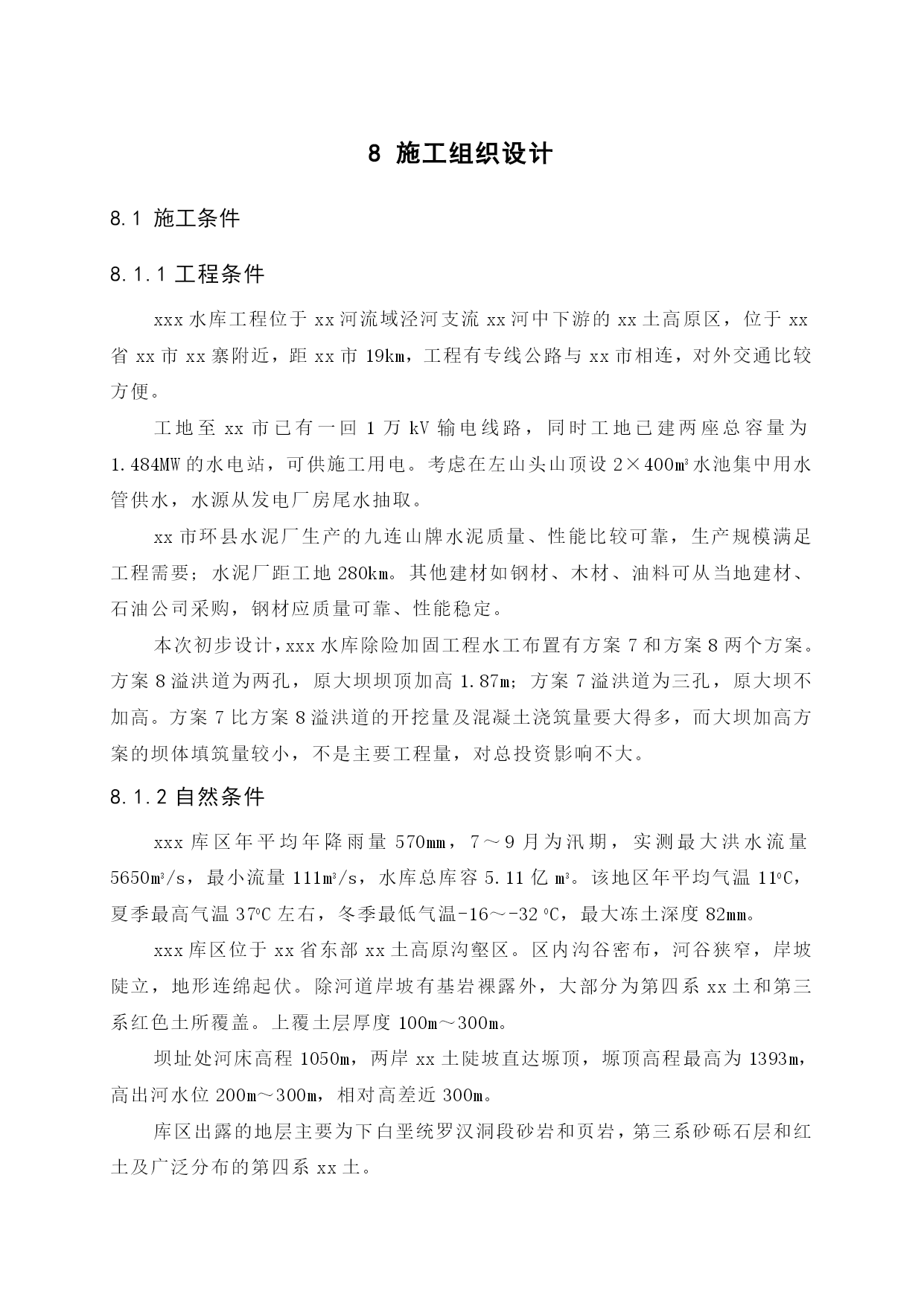

8施工组织设计8.1施工条件8.1.1工程条件xxx水库工程位于xx河流域泾河支流xx河中下游的xx土高原区,位于xx省xx市xx寨附近,距xx市19km,工程有专线公路与xx市相连,对外交通比较方便。工地至xx市已有一回1万kV输电线路,同时工地已建两座总容量为1.484MW的水电站,可供施工用电。考虑在左山头山顶设2×400m3水池集中用水管供水,水源从发电厂房尾水抽取。xx市环县水泥厂生产的九连山牌水泥质量、性能比较可靠,生产规模满足工程需要;水泥厂距工地280km。其他建材如钢材、木材、油料可从当地建材、石油公司采购,钢材应质量可靠、性能稳定。本次初步设计,xxx水库除险加固工程水工布置有方案7和方案8两个方案。方案8溢洪道为两孔,原大坝坝顶加高1.87m;方案7溢洪道为三孔,原大坝不加高。方案7比方案8溢洪道的开挖量及混凝土浇筑量要大得多,而大坝加高方案的坝体填筑量较小,不是主要工程量,对总投资影响不大。8.1.2自然条件xxx库区年平均年降雨量570mm,7~9月为汛期,实测最大洪水流量5650m3/s,最小流量111m3/s,水库总库容5.11亿m3。该地区年平均气温11OC,夏季最高气温37OC左右,冬季最低气温-16~-32OC,最大冻土深度82mm。xxx库区位于xx省东部xx土高原沟壑区。区内沟谷密布,河谷狭窄,岸坡陡立,地形连绵起伏。除河道岸坡有基岩裸露外,大部分为第四系xx土和第三系红色土所覆盖。上覆土层厚度100m~300m。坝址处河床高程1050m,两岸xx土陡坡直达塬顶,塬顶高程最高为1393m,高出河水位200m~300m,相对高差近300m。库区出露的地层主要为下白垩统罗汉洞段砂岩和页岩,第三系砂砾石层和红土及广泛分布的第四系xx土。新建溢洪道东侧山梁高出底板约95m,自然坡角约45°,在1110m高程以上为xx土层,以下为三趾马红土层厚7m~15m,再下为浅红色孔隙型中粒砂岩,溢洪道开挖后将形成高陡边坡。8.2施工导流8.2.1导流标准8.2.1.1导流建筑物等级xxx水库属大(2)型水利工程,永久建筑物大坝和新建溢洪道均为2级水工建筑物。新建溢洪道施工需要在围堰保护下进行。根据《水利水电工程施工组织设计规范》(SDJ338-89)第2.2.1及2.2.2条规定,围堰保护对象为2级永久建筑物,堰高为9.0m,库容0.56亿m3,围堰失事将导致大坝失事,后果严重,因此确定围堰为4级临时建筑物。8.2.1.2导流建筑物设计洪水标准根据《施工组织设计规范》第2.2.12条规定,当导流建筑物为4级时,土石围堰的设计洪水标准为20年~10年一遇。由于围堰失事将导致大坝左坝肩未完建的溢洪道过流,从而引发大坝失事,后果严重,因此围堰设计洪水标准采用20年一遇,相应的洪峰流量为5270m3/s。8.2.2导流方式大坝加高施工在原坝顶进行,不受洪水影响,亦无需围堰保护;新建溢洪道施工采用围堰挡水,泄洪洞和增建泄洪洞泄流的导流方式。输水洞泄流规模较小,且主要承担供水任务,汛期不参与导流。输水洞、泄洪洞和增建泄洪洞除险加固安排在非汛期施工。第1年11月~第2年3月,放空水库,由增建泄洪洞导流,进行输水洞和泄洪洞除险加固施工;第2年11月~第3年3月,放空水库,由输水洞和泄洪洞导流,进行增建泄洪洞除险加固施工。8.2.3施工度汛措施第1年10月以前进行溢洪道1120.0m以上部分开挖,水库正常运用。第1年11月~第2年3月,放空水库,由增建泄洪洞导流,进行输水洞和泄洪洞除险加固施工。第2年4月~10月由泄洪洞和增建泄洪洞导流,围堰挡水,设计洪水位1118.19m,设计堰顶高程1119.00m。第2年11月~第3年3月,放空水库,由输水洞和泄洪洞导流,进行增建泄洪洞除险加固施工。第3年4月~5月由泄洪洞和增建泄洪洞导流,控制水库水位1105.00m,拆除溢洪道围堰,进行溢洪道围堰占压部位的溢洪道引渠施工。施工导流及渡汛成果见表8.2-1。表8.2-1施工导流及度汛成果导流度汛时段设计标准设计流量(m3/s)泄水建筑物挡水建筑物下泄流量(m3/s)调洪水位(控制水位)(m)要求建筑物高程(m)第1年11月~第2年3月5%7.63增建泄洪洞7.63放空水库第2年4月~10月5%5270泄洪洞、增建泄洪洞大坝、围堰551.601118.191119.00第2年11月~第3年3月5%7.63输水洞、泄洪洞7.63放空水库第3年4月~5月5%216泄洪洞、增建泄洪洞大坝(1105.00)8.2.4施工期供水设计第1年11月~第2年3月输水洞修复加固期间,用水泵从泄洪洞出口取水,设计取水流量0.13m3/s,以满足日用水量约11000m3的生活用水
