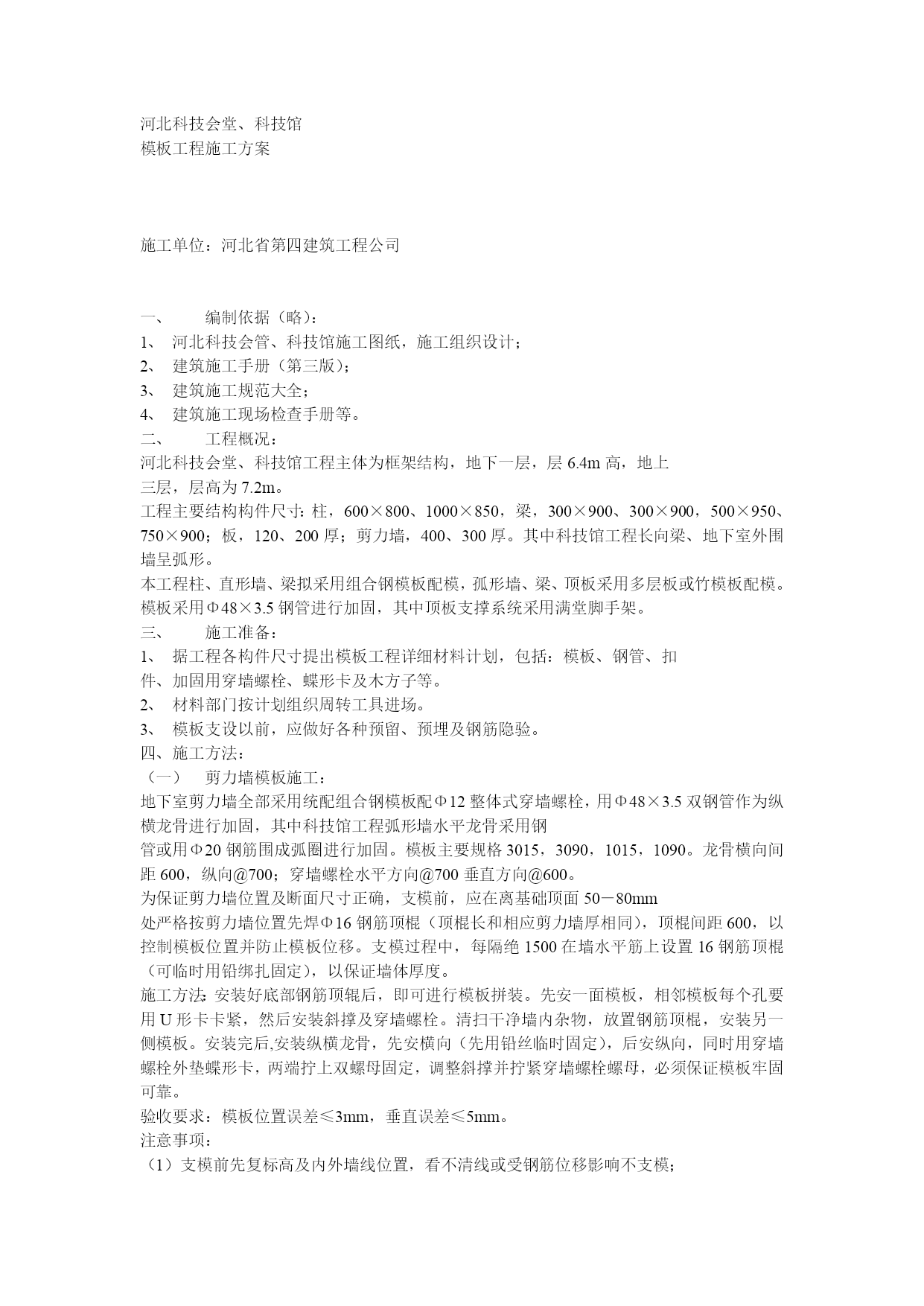

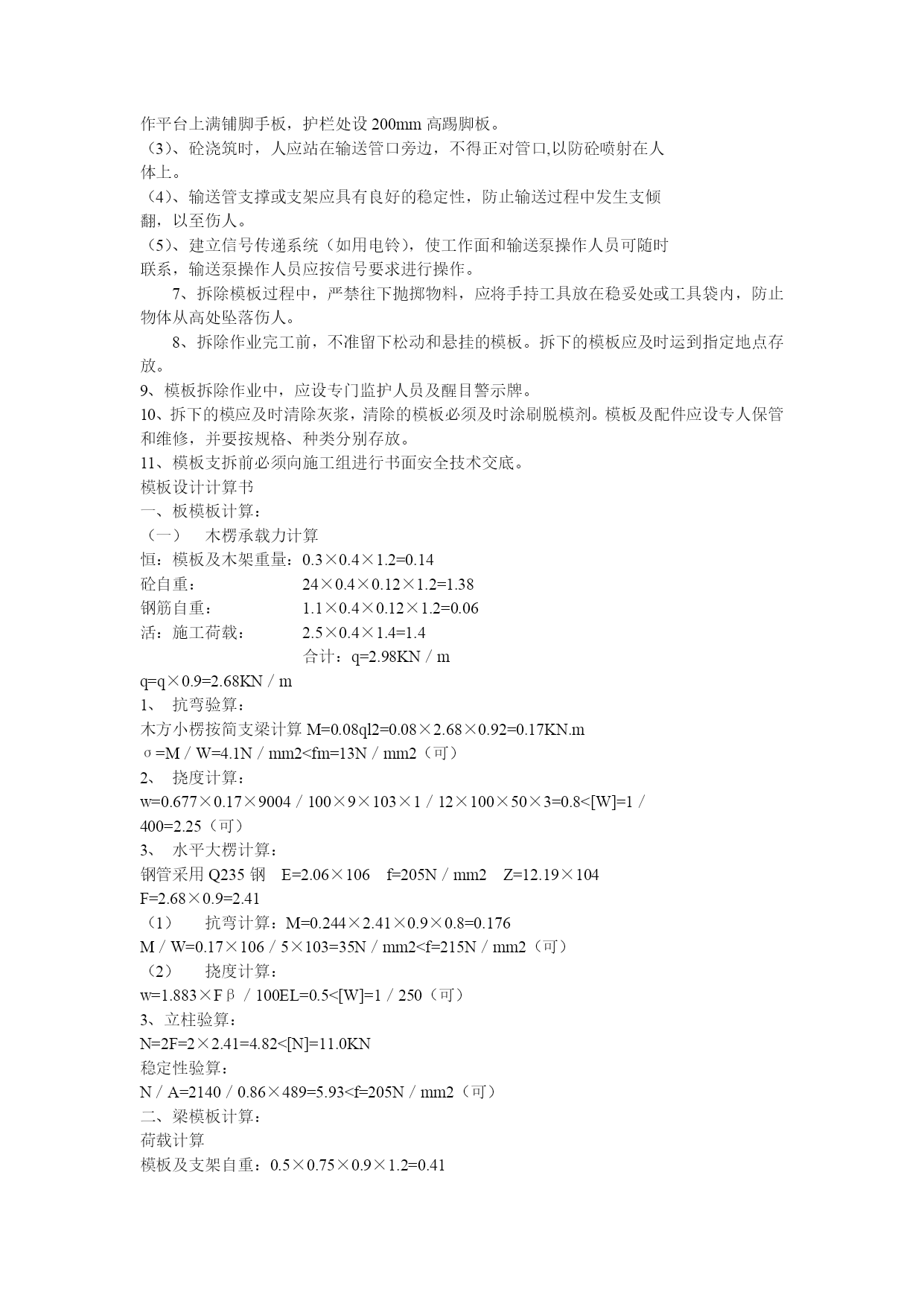

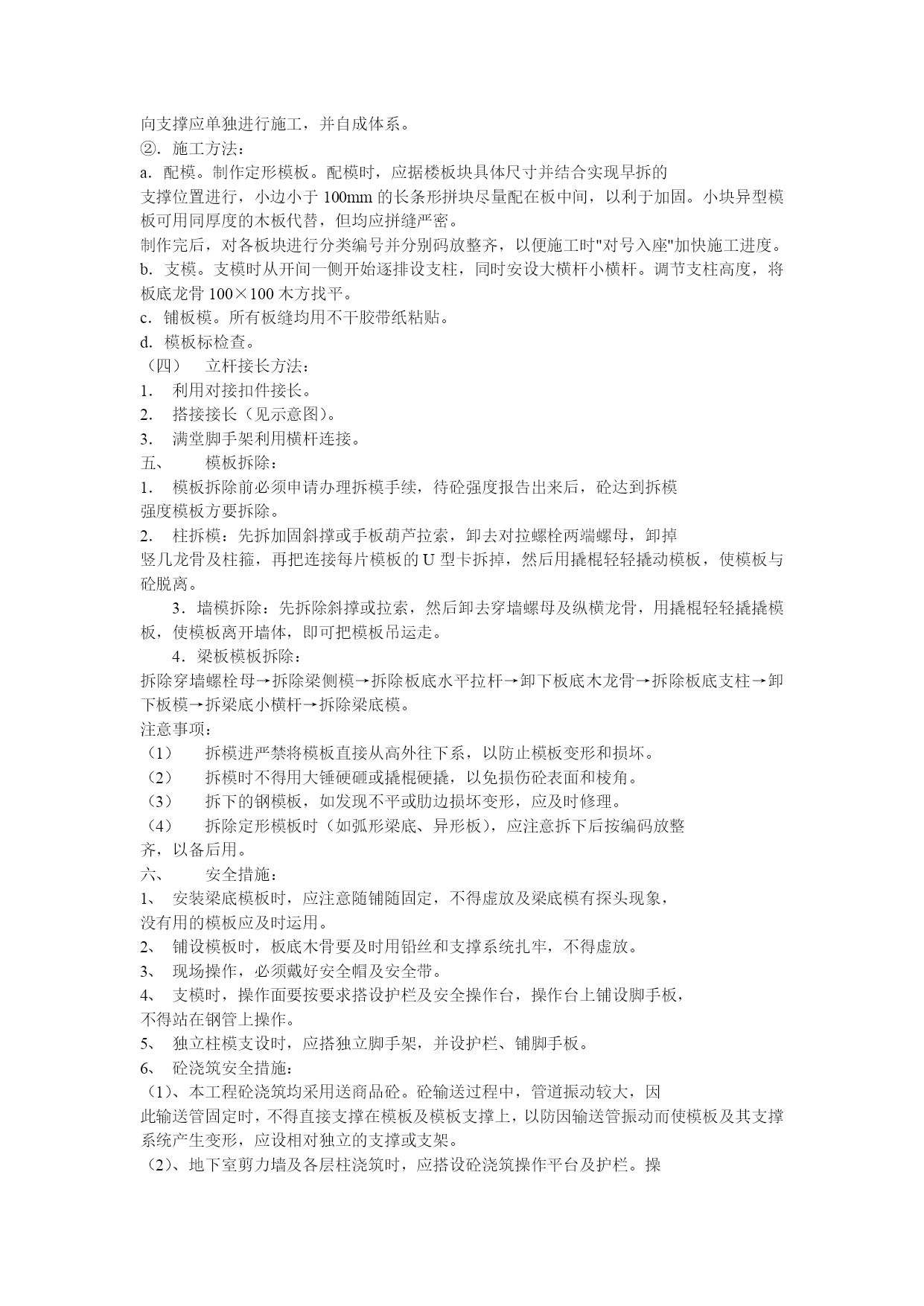

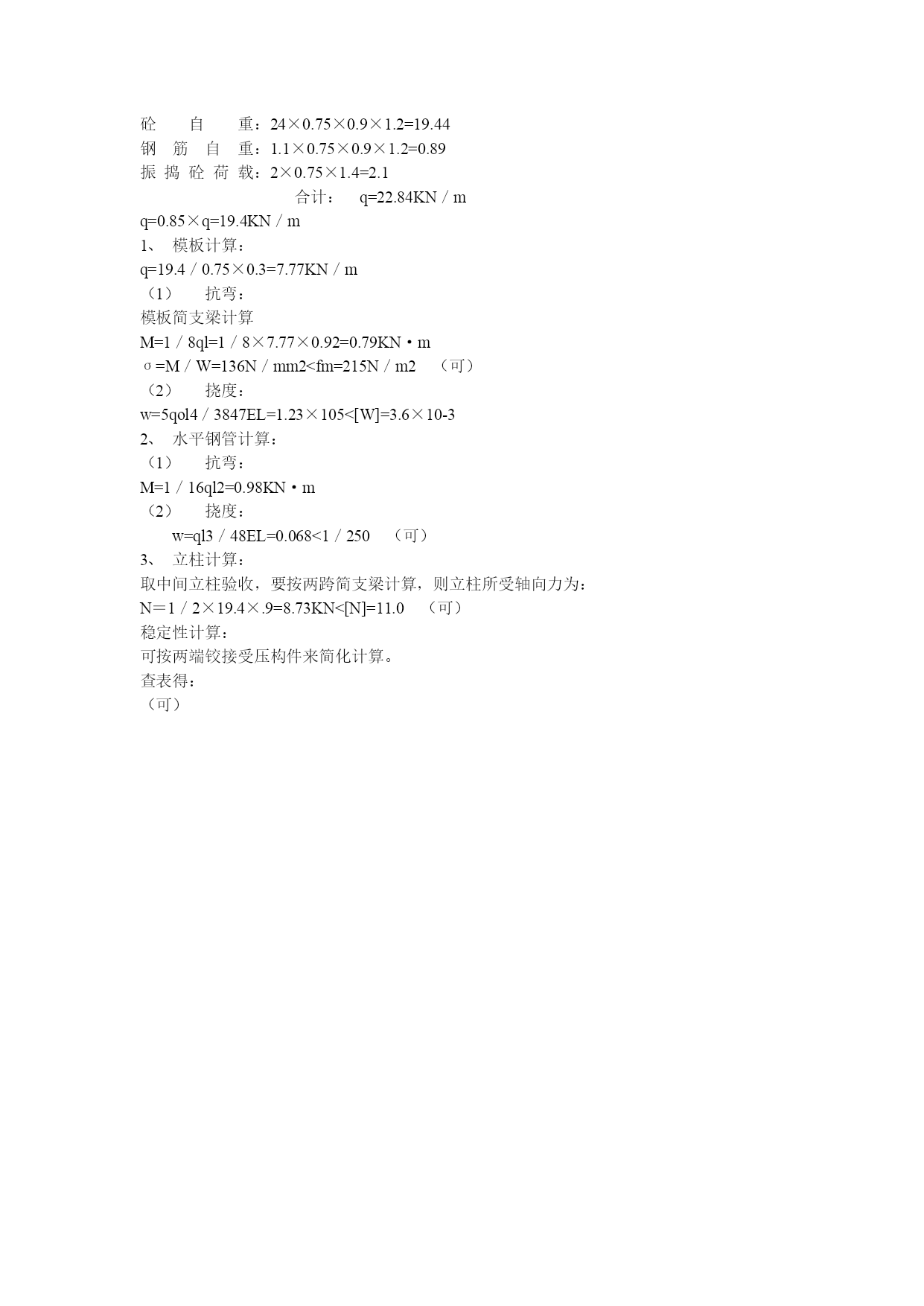

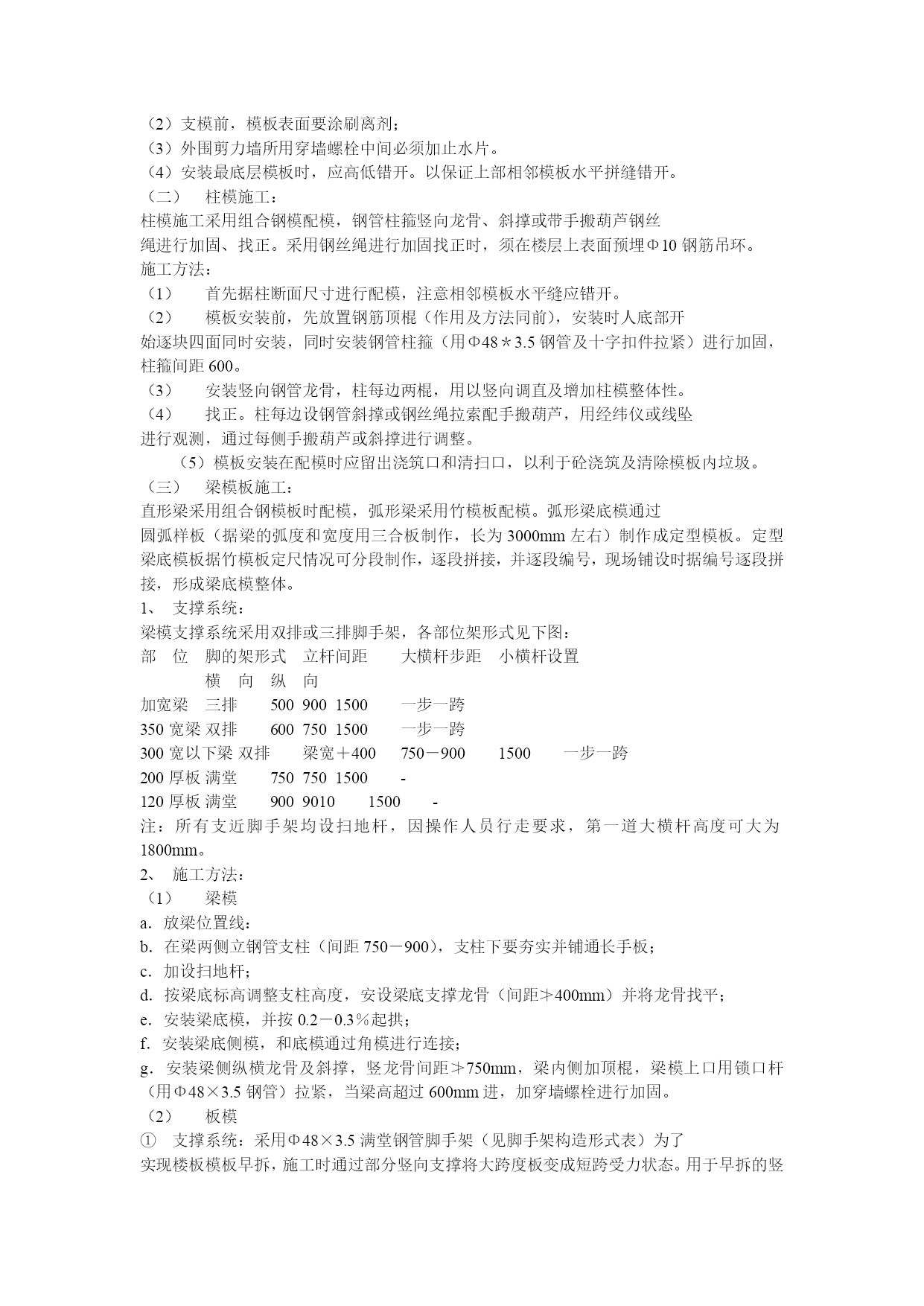

河北科技会堂、科技馆模板工程施工方案施工单位：河北省第四建筑工程公司一、编制依据（略）：1、河北科技会管、科技馆施工图纸，施工组织设计；2、建筑施工手册（第三版）；3、建筑施工规范大全；4、建筑施工现场检查手册等。二、工程概况：河北科技会堂、科技馆工程主体为框架结构，地下一层，层6.4m高，地上三层，层高为7.2m。工程主要结构构件尺寸：柱，600×800、1000×850，梁，300×900、300×900，500×950、750×900；板，120、200厚；剪力墙，400、300厚。其中科技馆工程长向梁、地下室外围墙呈弧形。本工程柱、直形墙、梁拟采用组合钢模板配模，孤形墙、梁、顶板采用多层板或竹模板配模。模板采用Φ48×3.5钢管进行加固，其中顶板支撑系统采用满堂脚手架。三、施工准备：1、据工程各构件尺寸提出模板工程详细材料计划，包括：模板、钢管、扣件、加固用穿墙螺栓、蝶形卡及木方子等。2、材料部门按计划组织周转工具进场。3、模板支设以前，应做好各种预留、预埋及钢筋隐验。四、施工方法：（一）剪力墙模板施工：地下室剪力墙全部采用统配组合钢模板配Φ12整体式穿墙螺栓，用Φ48×3.5双钢管作为纵横龙骨进行加固，其中科技馆工程弧形墙水平龙骨采用钢管或用Φ20钢筋围成弧圈进行加固。模板主要规格3015，3090，1015，1090。龙骨横向间距600，纵向@700；穿墙螺栓水平方向@700垂直方向@600。为保证剪力墙位置及断面尺寸正确，支模前，应在离基础顶面50－80mm处严格按剪力墙位置先焊Φ16钢筋顶棍（顶棍长和相应剪力墙厚相同），顶棍间距600，以控制模板位置并防止模板位移。支模过程中，每隔绝1500在墙水平筋上设置16钢筋顶棍（可临时用铅绑扎固定），以保证墙体厚度。施工方法：安装好底部钢筋顶辊后，即可进行模板拼装。先安一面模板，相邻模板每个孔要用U形卡卡紧，然后安装斜撑及穿墙螺栓。清扫干净墙内杂物，放置钢筋顶棍，安装另一侧模板。安装完后,安装纵横龙骨，先安横向（先用铅丝临时固定），后安纵向，同时用穿墙螺栓外垫蝶形卡，两端拧上双螺母固定，调整斜撑并拧紧穿墙螺栓螺母，必须保证模板牢固可靠。验收要求：模板位置误差≤3mm，垂直误差≤5mm。注意事项：（1）支模前先复标高及内外墙线位置，看不清线或受钢筋位移影响不支模；（2）支模前，模板表面要涂刷离剂；（3）外围剪力墙所用穿墙螺栓中间必须加止水片。（4）安装最底层模板时，应高低错开。以保证上部相邻模板水平拼缝错开。（二）柱模施工：柱模施工采用组合钢模配模，钢管柱箍竖向龙骨、斜撑或带手搬葫芦钢丝绳进行加固、找正。采用钢丝绳进行加固找正时，须在楼层上表面预埋Φ10钢筋吊环。施工方法：（1）首先据柱断面尺寸进行配模，注意相邻模板水平缝应错开。（2）模板安装前，先放置钢筋顶棍（作用及方法同前），安装时人底部开始逐块四面同时安装，同时安装钢管柱箍（用Φ48＊3.5钢管及十字扣件拉紧）进行加固，柱箍间距600。（3）安装竖向钢管龙骨，柱每边两棍，用以竖向调直及增加柱模整体性。（4）找正。柱每边设钢管斜撑或钢丝绳拉索配手搬葫芦，用经纬仪或线坠进行观测，通过每侧手搬葫芦或斜撑进行调整。（5）模板安装在配模时应留出浇筑口和清扫口，以利于砼浇筑及清除模板内垃圾。（三）梁模板施工：直形梁采用组合钢模板时配模，弧形梁采用竹模板配模。弧形梁底模通过圆弧样板（据梁的弧度和宽度用三合板制作，长为3000mm左右）制作成定型模板。定型梁底模板据竹模板定尺情况可分段制作，逐段拼接，并逐段编号，现场铺设时据编号逐段拼接，形成梁底模整体。1、支撑系统：梁模支撑系统采用双排或三排脚手架，各部位架形式见下图：部位脚的架形式立杆间距大横杆步距小横杆设置横向纵向加宽梁三排5009001500一步一跨350宽梁双排6007501500一步一跨300宽以下梁双排梁宽＋400750－9001500一步一跨200厚板满堂7507501500-120厚板满堂90090101500-注：所有支近脚手架均设扫地杆，因操作人员行走要求，第一道大横杆高度可大为1800mm。2、施工方法：（1）梁模a．放梁位置线：b．在梁两侧立钢管支柱（间距750－900），支柱下要夯实并铺通长手板；c．加设扫地杆；d．按梁底标高调整支柱高度，安设梁底支撑龙骨（间距≯400mm）并将龙骨找平；e．安装梁底模，并按0.2－0.3％起拱；f．安装梁底侧模，和底模通过角模进行连接；g．安装梁侧纵横龙骨及斜撑，竖龙骨间距≯75
