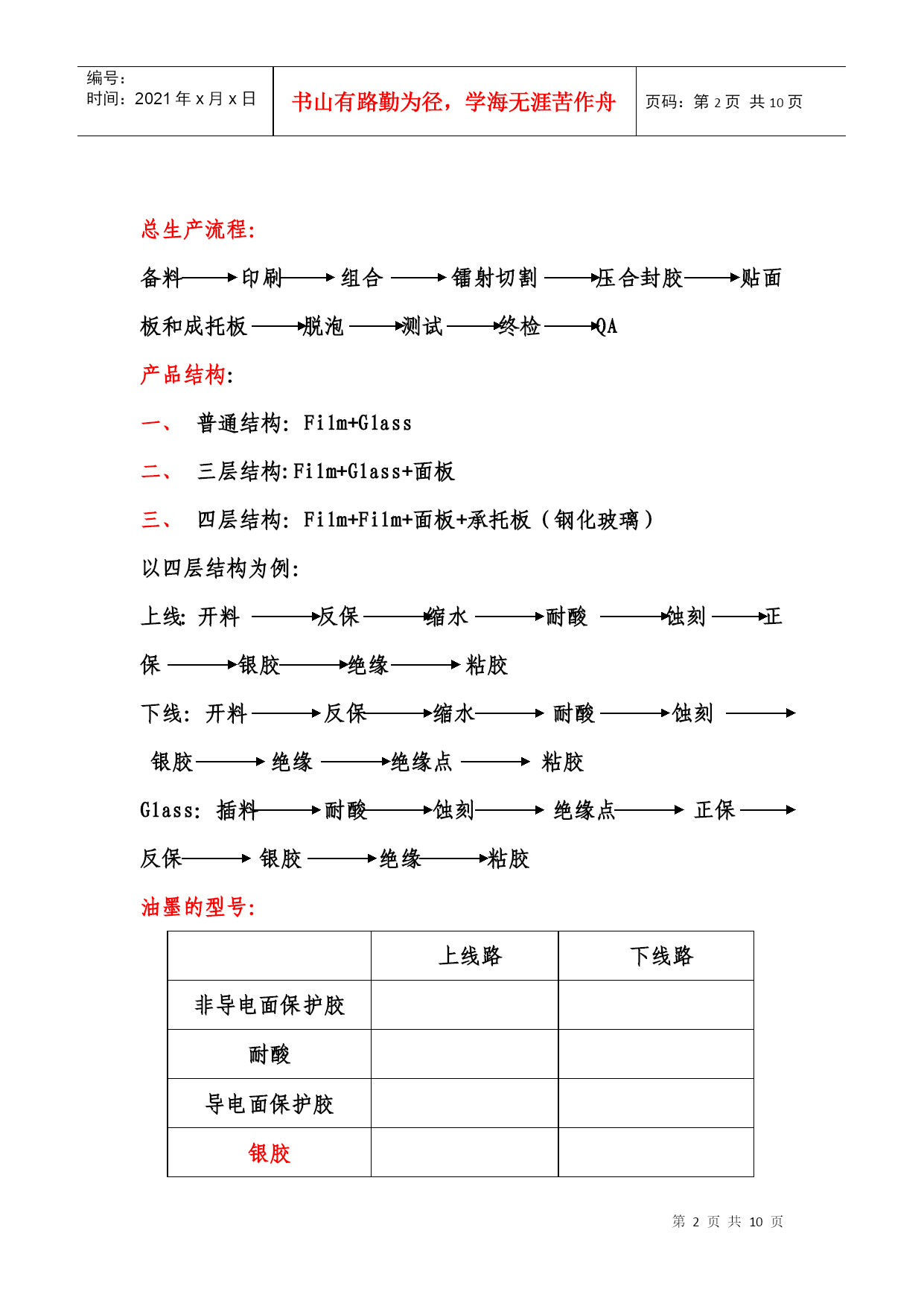

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE10页共NUMPAGES10页第PAGE\*MERGEFORMAT10页共NUMPAGES\*MERGEFORMAT10页印刷工艺学习个人整理仅供参考总生产流程：备料印刷组合镭射切割压合封胶贴面板和成托板脱泡测试终检QA产品结构：普通结构：Film+Glass三层结构:Film+Glass+面板四层结构：Film+Film+面板+承托板（钢化玻璃）以四层结构为例：上线：开料反保缩水耐酸蚀刻正保银胶绝缘粘胶下线：开料反保缩水耐酸蚀刻银胶绝缘绝缘点粘胶Glass：插料耐酸蚀刻绝缘点正保反保银胶绝缘粘胶油墨的型号：上线路下线路非导电面保护胶耐酸导电面保护胶银胶绝缘透明油绝缘点黏胶上下线只有印银胶时油墨型号不同生产过程各阶段质检要点；一、开料：注意裁切的尺寸、外观、方阻首先注意规格书上的标示，例如规格：0.125mm/400欧姆/410mm×100m/RO11尺寸：410×360数：48Pcs其中开料部分的厚度是0.125mm；方阻为400欧姆；开料一卷的宽为410mm，长度为100m，所开出的料尺寸为410mm×360mm；开料数目为48片。尾池提供的为0.188mm的Film卓伟提供的为0.1mm和0.188mm的Film乐惠提供的为0.125mm和0.188mm.日东提供的为0.188mm开料质检要点：撕开双面保护膜，对光检查是否有压伤、划伤、白点。其中白点在每张3-5个以内放行，而不能有划伤。用方阻器测试导电面的方阻，而非导电面则无方阻。（而对于非导电面则需要用手轻提起一角，凹的一面为导电面，）这对上、下线同样适用。方阻的界限按照规格书标准。乐惠膜450~~~~550日东膜＜550玻璃＜450卓韦、尾池＜450二、反保：印刷是否有透空、反保的厚度例如规格书：非导电面保护胶：500-01/eh.BHJ/200目/19-21∪黄刀/印刷厚度25-35∪500-01（936）是所使用油墨的型号eh.BHJ/200目是网版的型号19-21是网版的厚度反保质检要点：在印反保前首先撕去原非导电面的保护膜，然后在此面上印油墨，所使用的油墨的型号为936（蓝色），在印完之后检查油墨和非导电面间是否有透空。大致测量所印反保的长和宽，所测试的长度一般比规格书上面银胶框长度大4—5mm。检测uv能量是否在规格内，检查是否有硬伤，撕下保护膜，看是否易撕下。其他注意事项：例如传单上的244×32，其中244为所印的数目，32为此板的目数。反保网版则有400mm*400mm和400mm*500mm.反保和印绝缘点的网版均为白色无方格型，其中印绝缘点的网版呈白色金属光泽。特别注意事项：有边料的情况例如在印eh536的时候同样大小的上下线，规格书上线为50pcs，下线为35pcs。对此种有边料的情况测试其长度的时候，除非反保接近Film的边框，否则要对网版。在对网版的时候，反保应当超出网版“∟”定位线3—5mm,以防止在缩水时反保膜缩水至网版定位线以内。缩水：缩水的时间和温度当温度到设定温度时才会开始计时，超温设置一般为30℃，一般当烘箱的降温到90℃时才可以拉料。温度（℃）时间（min）卓伟单层料缩水尾池亮面防刮花尾池亮面防牛高透膜乐惠缩水南玻材料缩水双层膜缩水（日东）CR-18T-Kt1黏胶烘烤Film正保烘烤上线银胶烘烤玻璃正保玻璃反保玻璃银胶耐酸：长度、厚度、尘、渗透、穿网。规格书：耐酸：400-01/Ver.2/350目/8-12∪黄刀/印刷厚度8—10∪耐酸尺寸：48.89mm×33.7mm首件的检查：首先对照规格书确认其型号和规格书是否一致测试网版标志线和小模块的长度，精确到0.1mm。然后对照规格书银胶边框的长度，和有效耐酸的尺寸、其公差不得大于0.2mm测试其厚度检查印耐酸部分是否有尘和渗透、穿网。确认合格后在首件确认单上签字耐酸的巡检：检查因耐酸部分是否有尘、渗透等情况五、蚀刻：盐酸、氢氧化钠的浓度；划伤、压伤、方阻首先用盐酸清洗掉导电面除其耐酸部分，使其失去导电性，后用氢氧化钠洗去印有耐酸的部分，最终用清水洗去残余的碱。用酸碱滴定的方法测试蚀刻线的盐酸和液碱的浓度在蚀刻线出口处测试方阻，按照规格书判断其标准在蚀刻线出口处检验Film板有无划伤，压伤，并用红笔标记六正保：附着力、残胶、拉丝、渗透、锯齿、亮边、穿网。撕下几块小板，平光45°检查有无亮边，注意不要划伤Film。七、银胶：附着力、硬度、长度、厚度、尘、拉丝、渗透、短路、套版、穿网。平光检验拉丝
