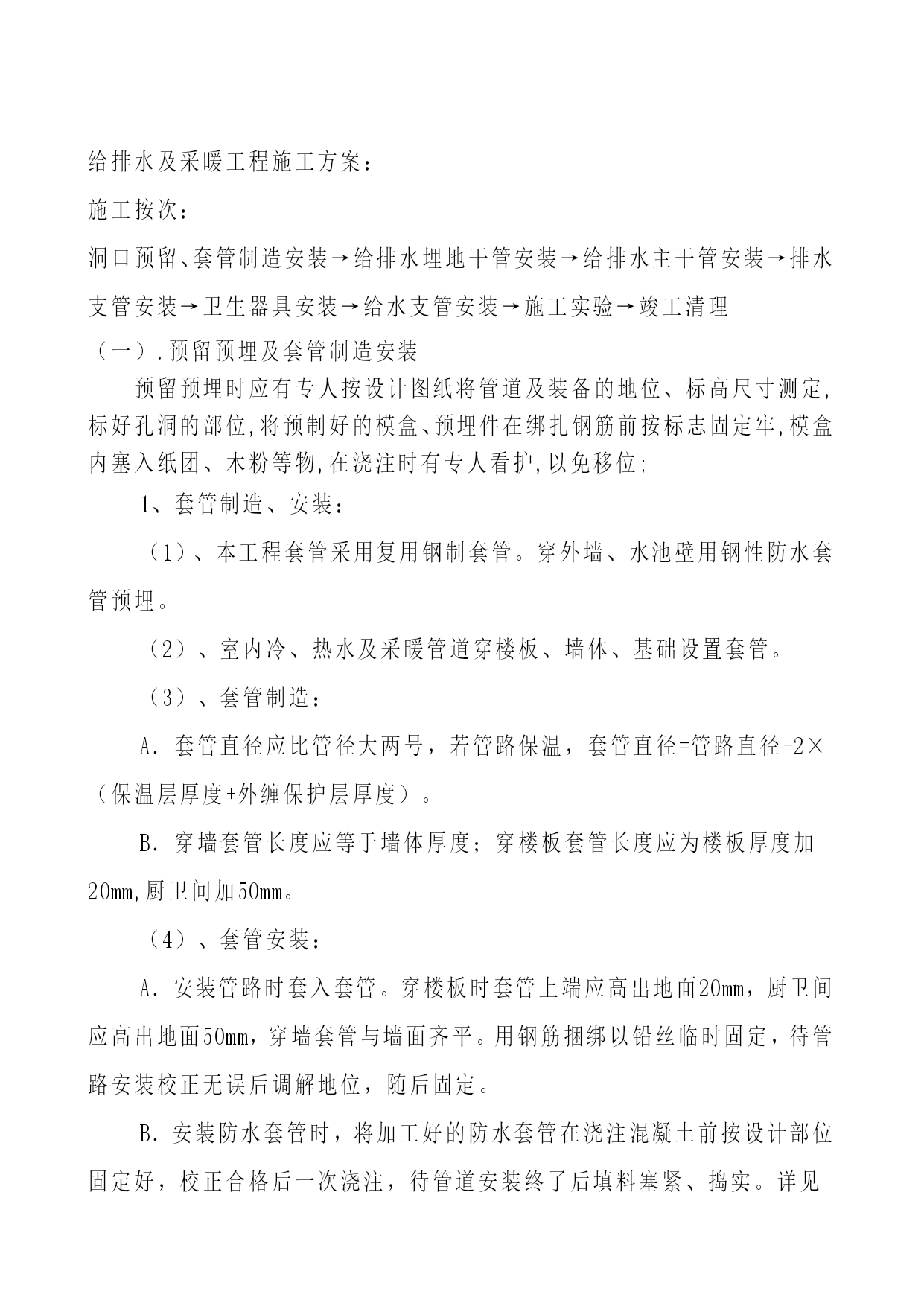

给排水及采暖工程施工方案：施工按次：洞口预留、套管制造安装→给排水埋地干管安装→给排水主干管安装→排水支管安装→卫生器具安装→给水支管安装→施工实验→竣工清理（一）.预留预埋及套管制造安装预留预埋时应有专人按设计图纸将管道及装备的地位、标高尺寸测定,标好孔洞的部位,将预制好的模盒、预埋件在绑扎钢筋前按标志固定牢,模盒内塞入纸团、木粉等物,在浇注时有专人看护,以免移位;1、套管制造、安装：（1）、本工程套管采用复用钢制套管。穿外墙、水池壁用钢性防水套管预埋。（2）、室内冷、热水及采暖管道穿楼板、墙体、基础设置套管。（3）、套管制造：A．套管直径应比管径大两号，若管路保温，套管直径=管路直径+2×（保温层厚度+外缠保护层厚度）。B．穿墙套管长度应等于墙体厚度；穿楼板套管长度应为楼板厚度加20mm,厨卫间加50mm。（4）、套管安装：A．安装管路时套入套管。穿楼板时套管上端应高出地面20mm，厨卫间应高出地面50mm，穿墙套管与墙面齐平。用钢筋捆绑以铅丝临时固定，待管路安装校正无误后调解地位，随后固定。B．安装防水套管时，将加工好的防水套管在浇注混凝土前按设计部位固定好，校正合格后一次浇注，待管道安装终了后填料塞紧、捣实。详见91SB3-36、91SB1-22。（二）给水管道安装[1]给水引入管与排水排出管的程度净距不得小于1米，室内给水与排水管道平行铺设时，两管间程度净距不得小于0.5米,交叉铺设时,垂直净距不得小于0.15米,且给水管在上;[2]给水横管宜有0.002~0.005的坡度坡向泄水安装;[3]给水立管和装有3个或3个以上配水点的支管始端,均应安可拆装的连接件;[4]管道上的阀门地位的朝向要便于运用的维修,管径50mm以下,宜采用截止阀,管径大于50mm,宜采用闸阀;[5]冷热水管和水龙头并行安装,应符合以下规定:1)上下平行安装,热水管应在冷水管的上面;2)垂直安装,热水管应在冷水管面向的左侧;3)在卫生器具上安装冷热水龙头,热水龙头应安装在面向的左侧,标志须正确;（三）PPR管道安装（1）给水管道采用PP-R管热熔连接，其特点为：永不渗漏,采用熔接技术，永世密封；冷热水保送合适温度－20～120℃；水流量大，内壁光滑，流量高于镀锌钢管30%；卫生无毒，是新一代环保节能产品，合适饮用水、纯净水管道运用；耐腐蚀、不结垢，正常情况下可运用50年以上；运转乐音低、无净化；保温性好，导热系数为金属管道的1/200，用于热水管道效果极佳；分量轻，强度高，韧性好、耐冲击、安装方便。（2）操作要点截切：切断管材时，必须运用切管器垂直切断；热熔：当熔接器加热到260℃时，管材和管配件同时推进熔接器内，并加热5秒以上；焊接：把已加热的管材和管件垂直推进并保持5秒以上，推进时用力不要过猛，以防止管头曲折。（3）热熔接时留意事项连接端面必须清洁、干燥、无油；管材和管件用双手推进熔接器模具内，应控制必然的深度，并保持5秒以上；管材和管件过度加热时，厚度变薄，管材在配件内变形，会发生漏水及堵塞景象。热熔连接技术参数：管材外径（mm）熔接深度（mm）加热工夫（秒）插接工夫（秒）冷却工夫（秒）备注2014.55432516.07433218.08644020.51264（5）支架间距用钢槽来支持管道，管卡之间的距离为1.7米；竖井中安装管道，两个锚接点之间的距离不得超过3.0米；管支持中心距离（单位：mm）如表：管径PN1.020℃40℃60℃80℃PN2.0ALUPN2.0ALUPN2.0ALUPN2.0ALU2070080015007001300650110060010002575085016008001400750120070011003290010001750900155085014007501300401000110019001050165095015508501450（6）试压验收管道水压实验应符合以下规定：热熔连接管道，水压工夫应在24小时后进行；水压实验前，管道应固定，接头需明露；用手动泵加压，升压工夫不小于10分钟，压力表精度为0.01MPA；至规定实验压力，稳压1小时，测试压力降不得超过0.06MPA；在工作压力的1.15倍形状下，稳压2小时，压力降不得超过0.03MPA，同时检查各连接处不得渗露；直埋在地坪和墙体内的管道，试压工作必须在面层浇捣或封堵前进行，达到试压要求后土建方能继续施工。立管垂直度的保证，采用1－3层垂线法。（7）PP－R管安装终了，成品保护措施：未进入竣工清理阶段时，先用加厚塑料膜缠绕保护，待土建工序终了后，拆去塑料膜。（8）其它管道连接运用热熔工具时，应恪守电器工具安全操作规程，留意防潮和蛀物净化；操作现场不得有明
