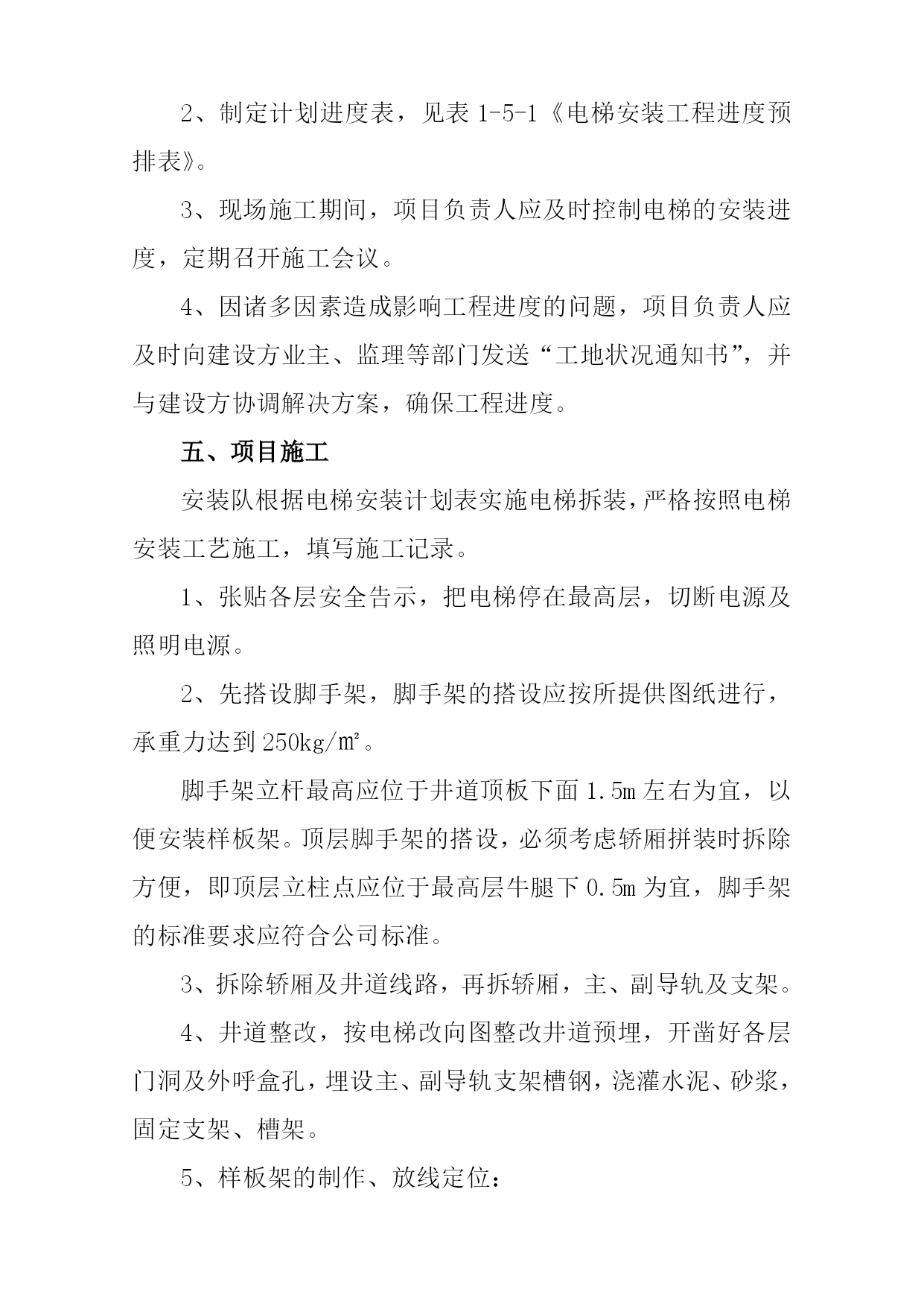

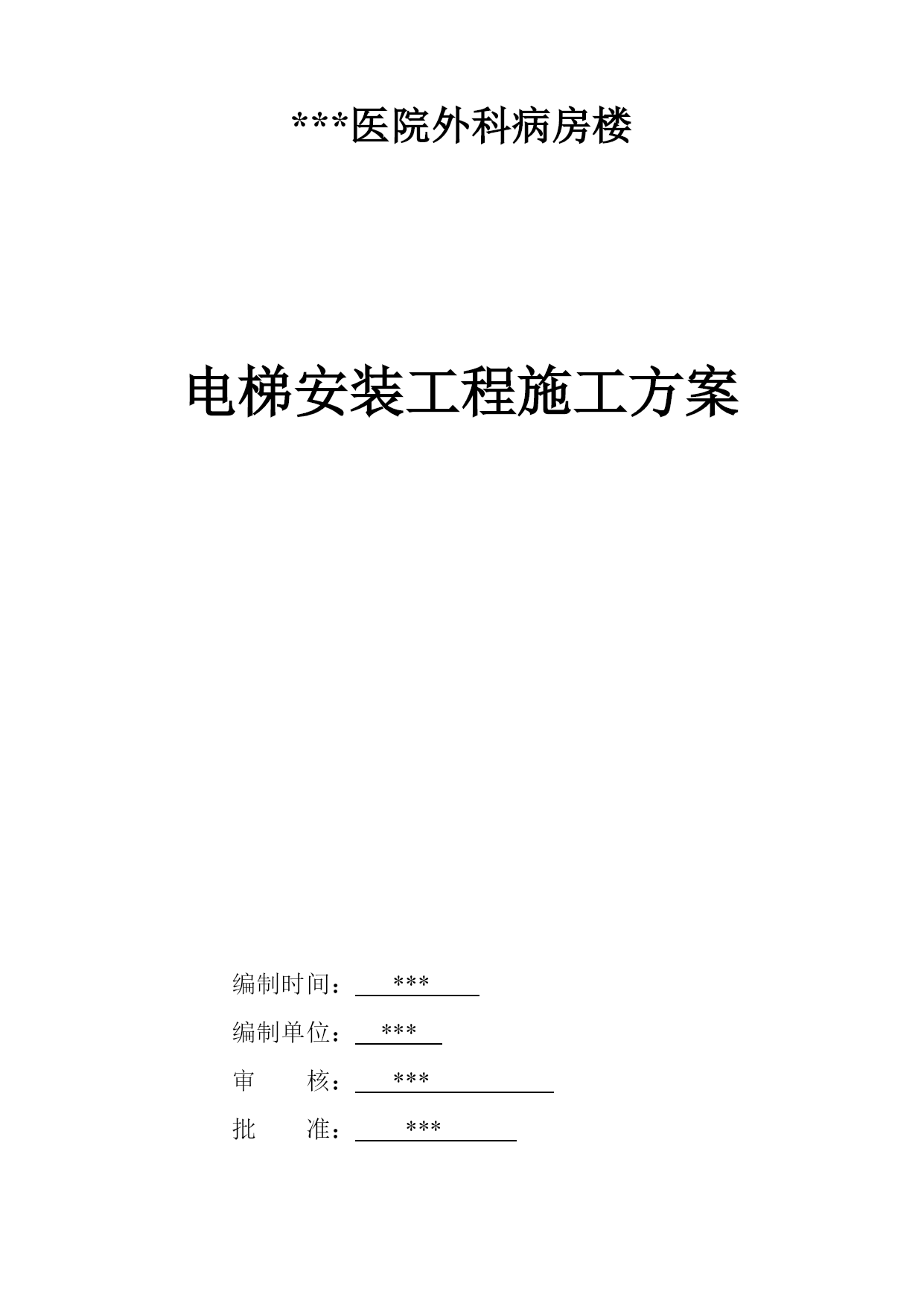

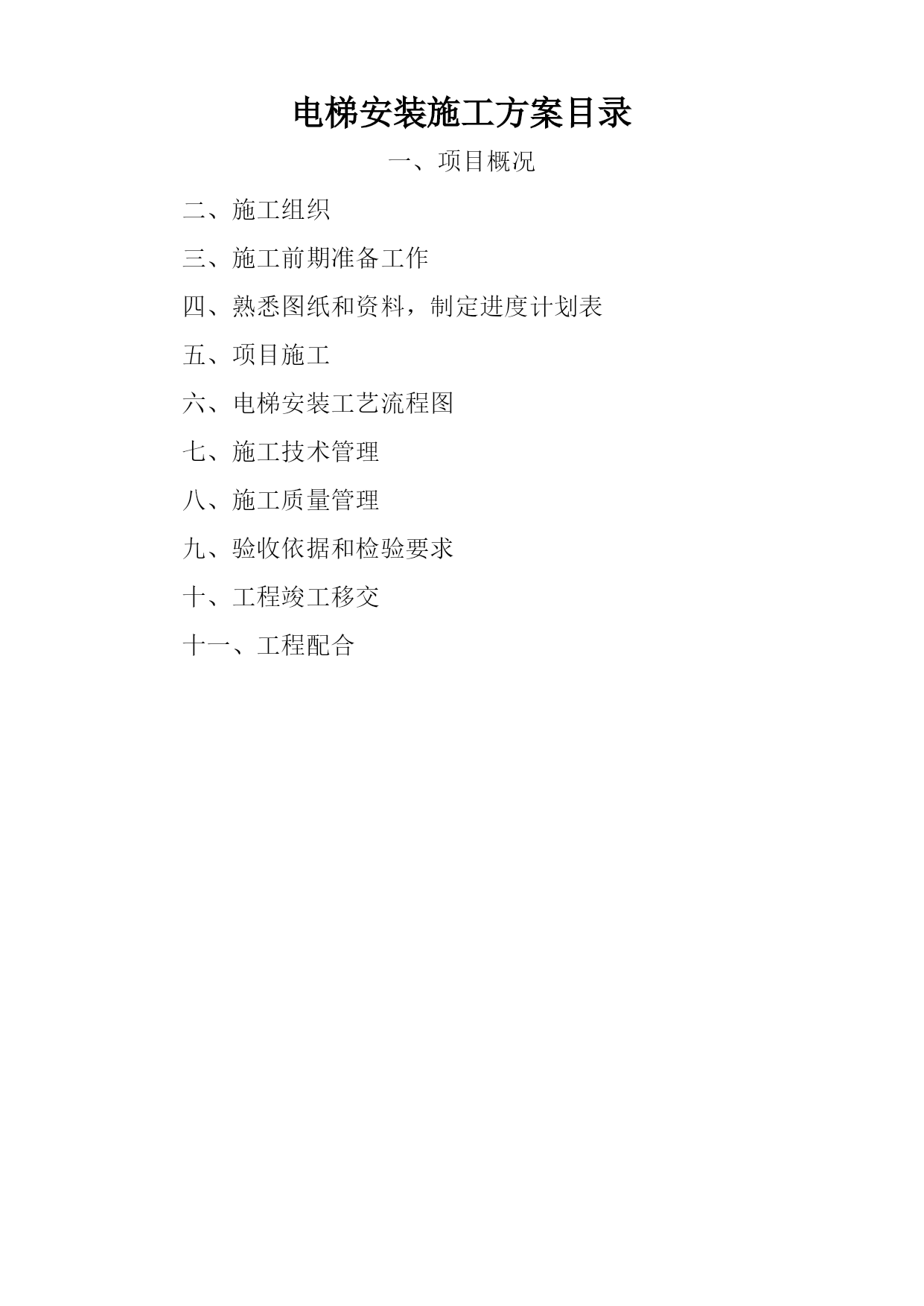

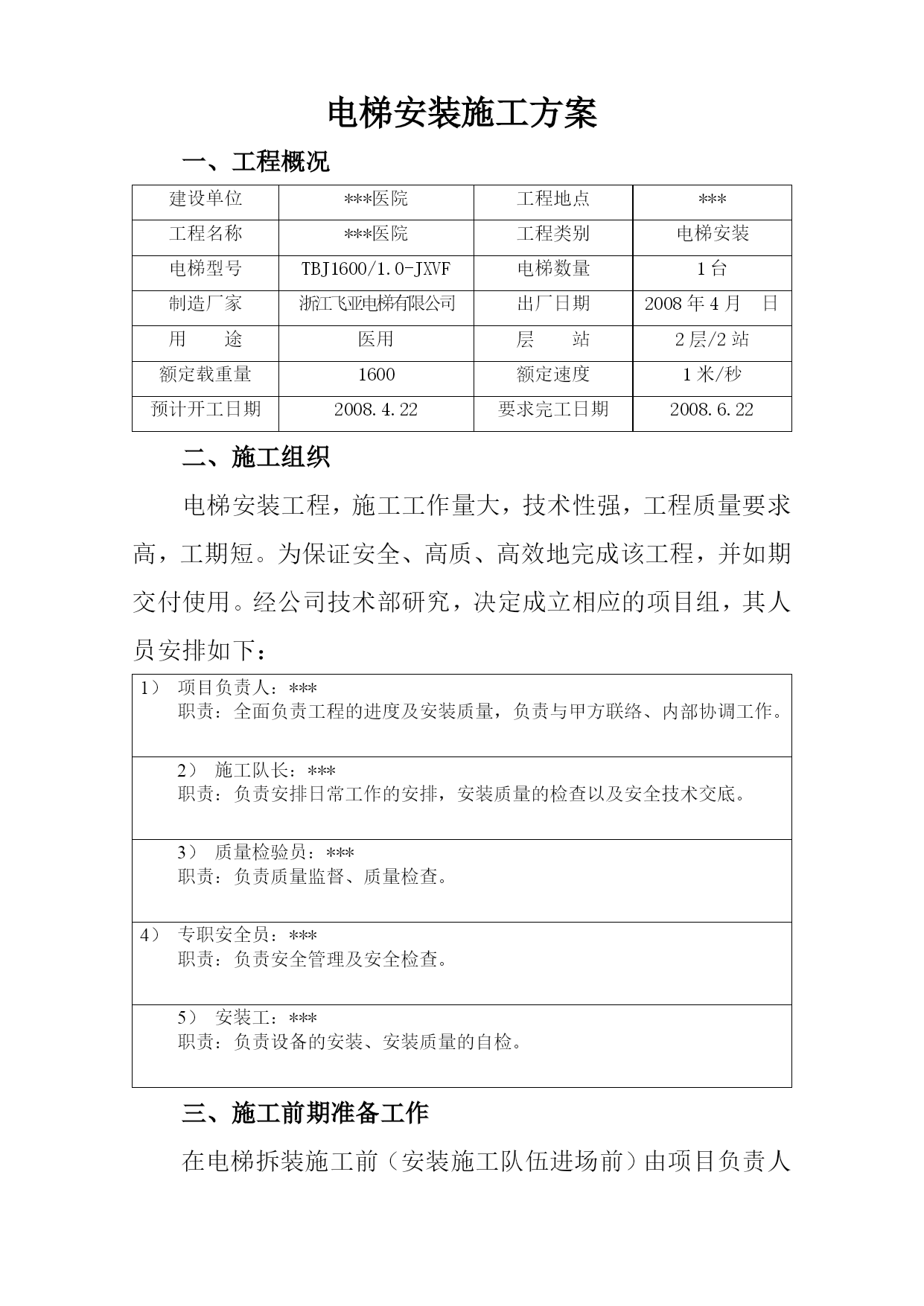

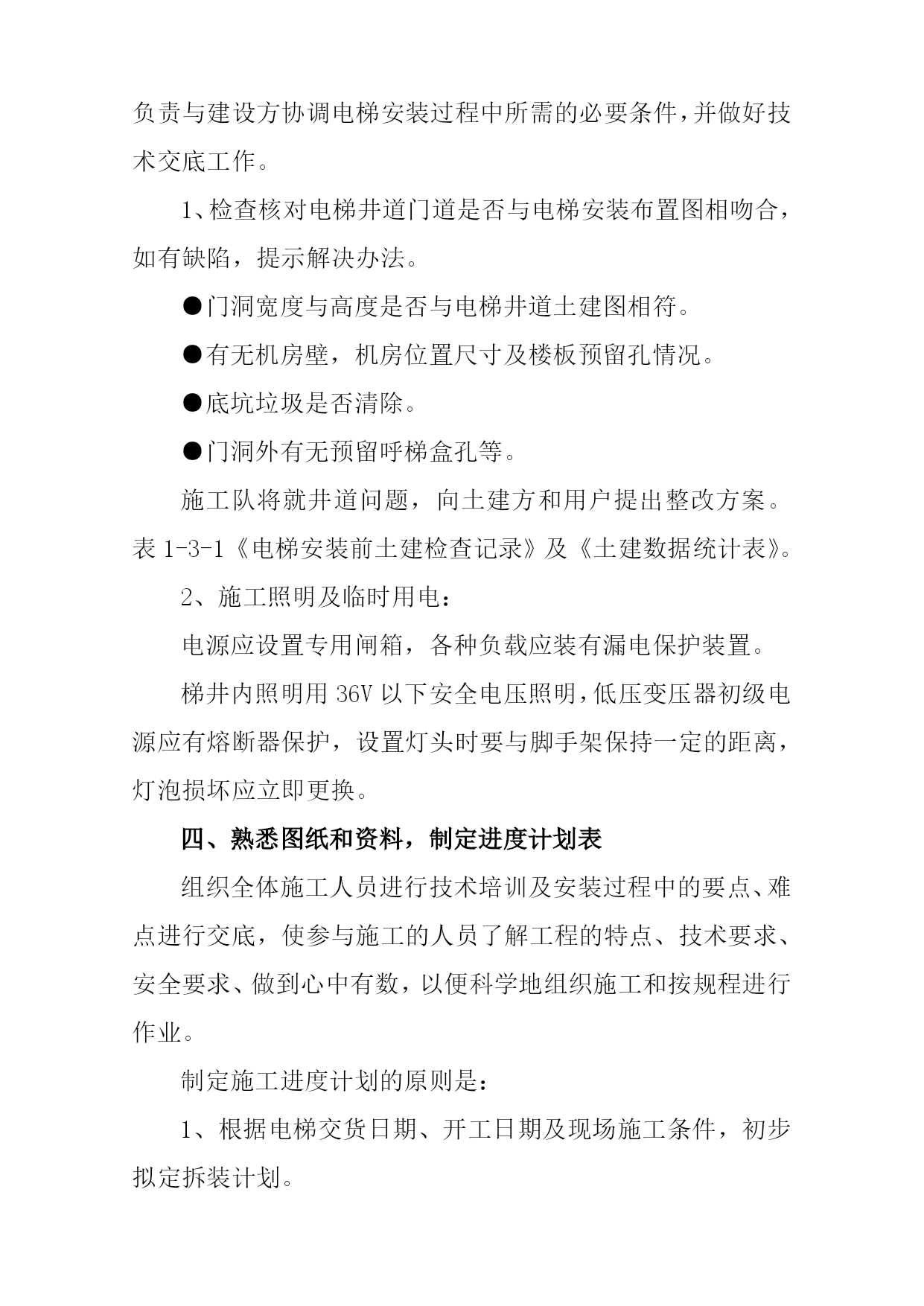

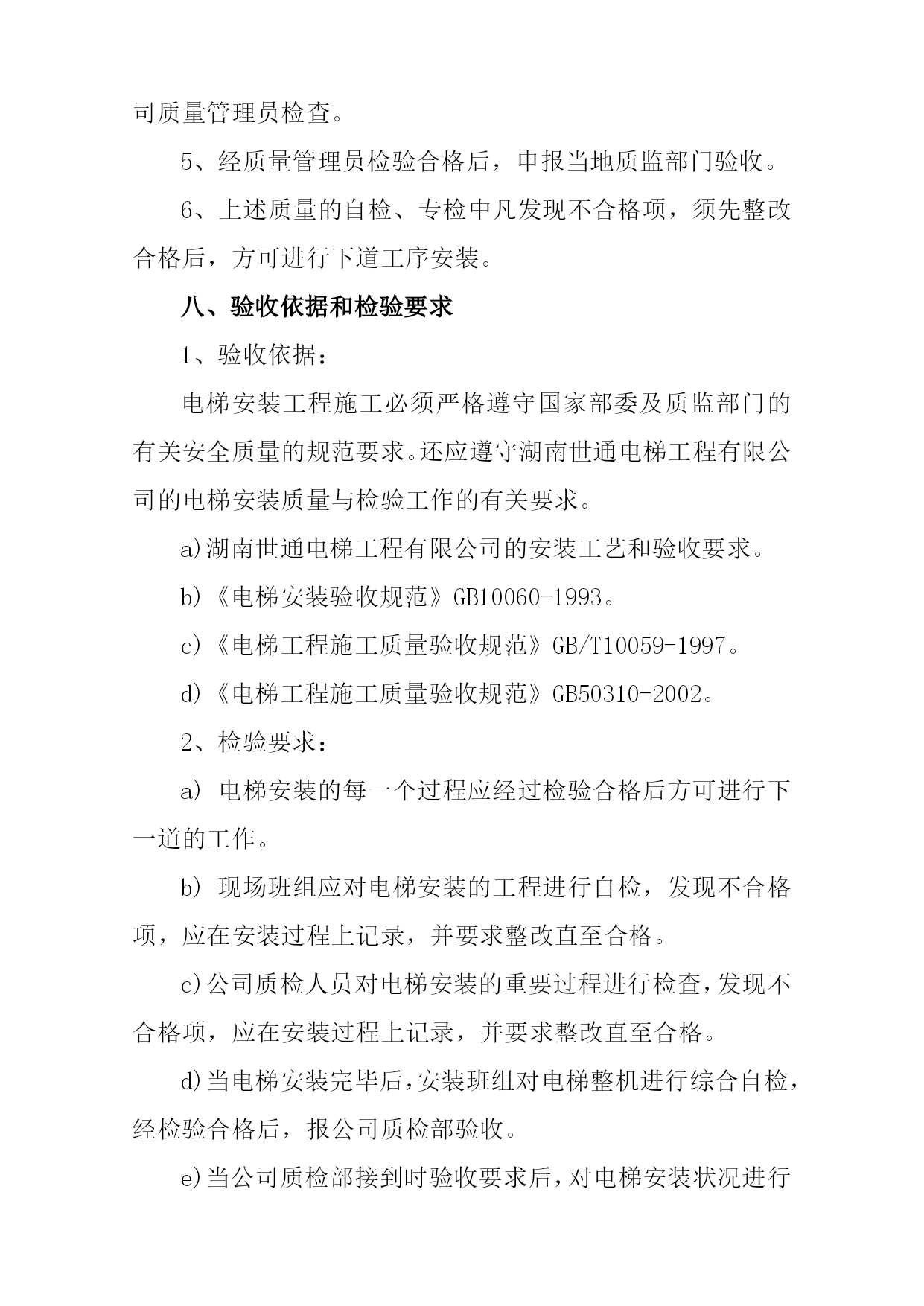

***医院外科病房楼电梯安装工程施工方案编制时间：***编制单位：***审核：***批准：***电梯安装施工方案目录一、项目概况二、施工组织三、施工前期准备工作四、熟悉图纸和资料，制定进度计划表五、项目施工六、电梯安装工艺流程图七、施工技术管理八、施工质量管理九、验收依据和检验要求十、工程竣工移交十一、工程配合电梯安装施工方案一、工程概况建设单位***医院工程地点***工程名称***医院工程类别电梯安装电梯型号TBJ1600/1.0-JXVF电梯数量1台制造厂家浙江飞亚电梯有限公司出厂日期2008年4月日用途医用层站2层/2站额定载重量1600额定速度1米/秒预计开工日期2008.4.22要求完工日期2008.6.22二、施工组织电梯安装工程，施工工作量大，技术性强，工程质量要求高，工期短。为保证安全、高质、高效地完成该工程，并如期交付使用。经公司技术部研究，决定成立相应的项目组，其人员安排如下：1）项目负责人：***职责：全面负责工程的进度及安装质量，负责与甲方联络、内部协调工作。2）施工队长：***职责：负责安排日常工作的安排，安装质量的检查以及安全技术交底。3）质量检验员：***职责：负责质量监督、质量检查。4）专职安全员：***职责：负责安全管理及安全检查。5）安装工：***职责：负责设备的安装、安装质量的自检。三、施工前期准备工作在电梯拆装施工前（安装施工队伍进场前）由项目负责人负责与建设方协调电梯安装过程中所需的必要条件，并做好技术交底工作。1、检查核对电梯井道门道是否与电梯安装布置图相吻合，如有缺陷，提示解决办法。●门洞宽度与高度是否与电梯井道土建图相符。●有无机房壁，机房位置尺寸及楼板预留孔情况。●底坑垃圾是否清除。●门洞外有无预留呼梯盒孔等。施工队将就井道问题，向土建方和用户提出整改方案。表1-3-1《电梯安装前土建检查记录》及《土建数据统计表》。2、施工照明及临时用电：电源应设置专用闸箱，各种负载应装有漏电保护装置。梯井内照明用36V以下安全电压照明，低压变压器初级电源应有熔断器保护，设置灯头时要与脚手架保持一定的距离，灯泡损坏应立即更换。四、熟悉图纸和资料，制定进度计划表组织全体施工人员进行技术培训及安装过程中的要点、难点进行交底，使参与施工的人员了解工程的特点、技术要求、安全要求、做到心中有数，以便科学地组织施工和按规程进行作业。制定施工进度计划的原则是：1、根据电梯交货日期、开工日期及现场施工条件，初步拟定拆装计划。2、制定计划进度表，见表1-5-1《电梯安装工程进度预排表》。3、现场施工期间，项目负责人应及时控制电梯的安装进度，定期召开施工会议。4、因诸多因素造成影响工程进度的问题，项目负责人应及时向建设方业主、监理等部门发送“工地状况通知书”，并与建设方协调解决方案，确保工程进度。五、项目施工安装队根据电梯安装计划表实施电梯拆装，严格按照电梯安装工艺施工，填写施工记录。1、张贴各层安全告示，把电梯停在最高层，切断电源及照明电源。2、先搭设脚手架，脚手架的搭设应按所提供图纸进行，承重力达到250kg/㎡。脚手架立杆最高应位于井道顶板下面1.5m左右为宜，以便安装样板架。顶层脚手架的搭设，必须考虑轿厢拼装时拆除方便，即顶层立柱点应位于最高层牛腿下0.5m为宜，脚手架的标准要求应符合公司标准。3、拆除轿厢及井道线路，再拆轿厢，主、副导轨及支架。4、井道整改，按电梯改向图整改井道预埋，开凿好各层门洞及外呼盒孔，埋设主、副导轨支架槽钢，浇灌水泥、砂浆，固定支架、槽架。5、样板架的制作、放线定位：制作样板架时，对角线误差不应超过±1mm，水平度偏差小于2/1000。上样板架距机房楼板800mm左右，下样板架在底坑800～1000mm。6、支架安装及导轨的吊装校正：支架托码要贴紧墙面，不能贴紧时打掉墙体突出部分，支架水平度应小于≤5mm，重直度≤3mm，焊缝要连续饱满，无夹杂渣气孔现象。导轨垂直度应不超过0.6/5000，轨道距偏差：轿厢导轨为+2，0mm，对重导轨为+3，0mm，轨道端面及侧工作面台阶应不大于0.05mm,修光长度应大于300mm。7、层门安装：厅门地坎的水平度偏差≤1/1000，地坎高出完成地面3～5mm，门套立柱的垂直度和横梁的水平度偏差≤1/1000，厅门地坎与地坎的距离偏差+3,0mm，中分门的门缝在整个高度内偏差不大于2mm，门扇之间，门扇与门套之间，门套与地坎之间的间隙应在4～6mm之间，门刀端面与地坎间隙为8±1mm。导向轮与曳引轮的不平行度偏差应≤1mm,导向轮、曳引轮的前后偏差应小于3mm，左右偏差不大于1
