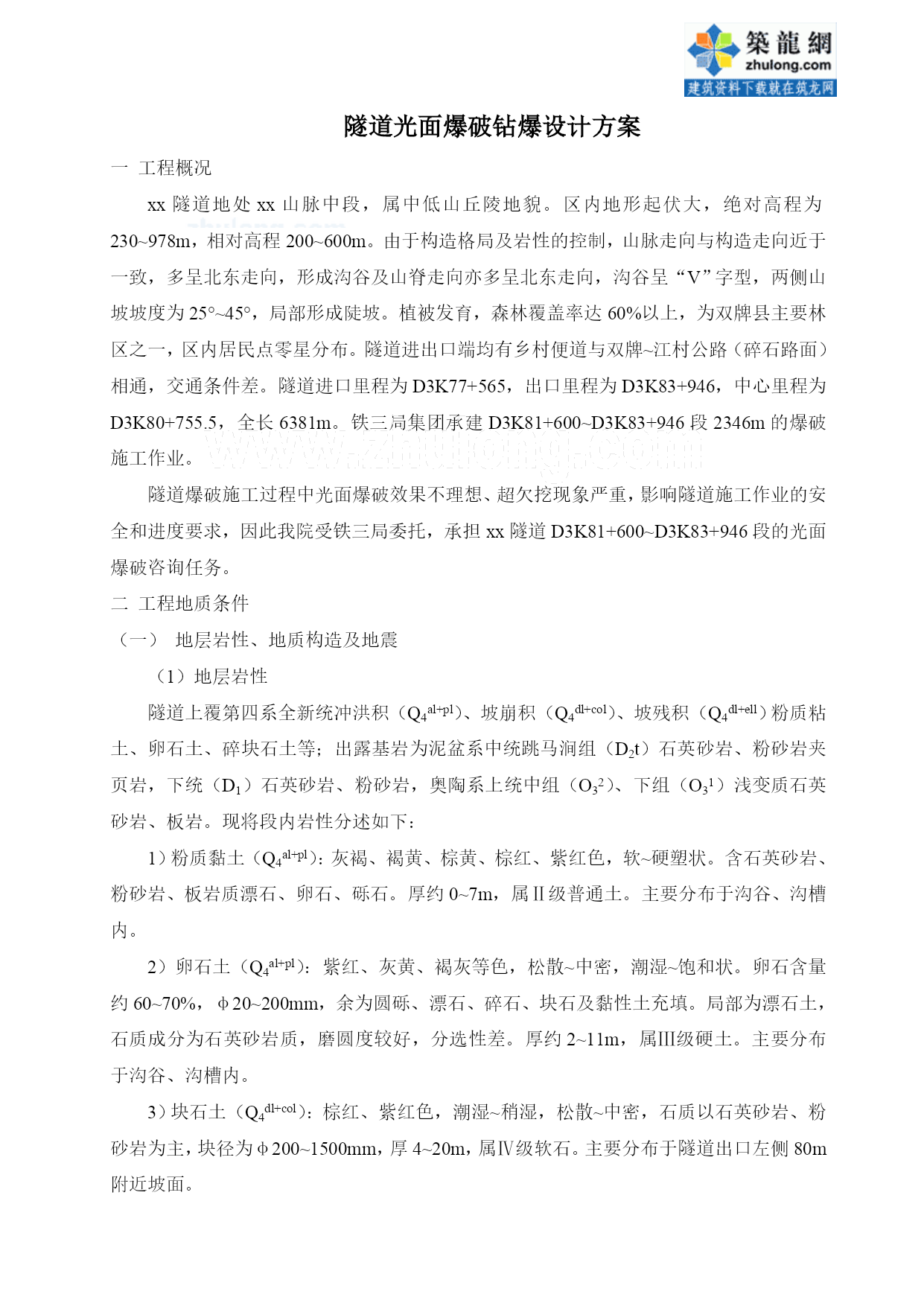

隧道光面爆破钻爆设计方案一工程概况xx隧道地处xx山脉中段，属中低山丘陵地貌。区内地形起伏大，绝对高程为230~978m，相对高程200~600m。由于构造格局及岩性的控制，山脉走向与构造走向近于一致，多呈北东走向，形成沟谷及山脊走向亦多呈北东走向，沟谷呈“V”字型，两侧山坡坡度为25°~45°，局部形成陡坡。植被发育，森林覆盖率达60%以上，为双牌县主要林区之一，区内居民点零星分布。隧道进出口端均有乡村便道与双牌~江村公路（碎石路面）相通，交通条件差。隧道进口里程为D3K77+565，出口里程为D3K83+946，中心里程为D3K80+755.5，全长6381m。铁三局集团承建D3K81+600~D3K83+946段2346m的爆破施工作业。隧道爆破施工过程中光面爆破效果不理想、超欠挖现象严重，影响隧道施工作业的安全和进度要求，因此我院受铁三局委托，承担xx隧道D3K81+600~D3K83+946段的光面爆破咨询任务。二工程地质条件（一）地层岩性、地质构造及地震（1）地层岩性隧道上覆第四系全新统冲洪积（Q4al+pl）、坡崩积（Q4dl+col）、坡残积（Q4dl+ell）粉质粘土、卵石土、碎块石土等；出露基岩为泥盆系中统跳马涧组（D2t）石英砂岩、粉砂岩夹页岩，下统（D1）石英砂岩、粉砂岩，奥陶系上统中组（O32）、下组（O31）浅变质石英砂岩、板岩。现将段内岩性分述如下：1）粉质黏土（Q4al+pl）：灰褐、褐黄、棕黄、棕红、紫红色，软~硬塑状。含石英砂岩、粉砂岩、板岩质漂石、卵石、砾石。厚约0~7m，属Ⅱ级普通土。主要分布于沟谷、沟槽内。2）卵石土（Q4al+pl）：紫红、灰黄、褐灰等色，松散~中密，潮湿~饱和状。卵石含量约60~70%，φ20~200mm，余为圆砾、漂石、碎石、块石及黏性土充填。局部为漂石土，石质成分为石英砂岩质，磨圆度较好，分选性差。厚约2~11m，属Ⅲ级硬土。主要分布于沟谷、沟槽内。3）块石土（Q4dl+col）：棕红、紫红色，潮湿~稍湿，松散~中密，石质以石英砂岩、粉砂岩为主，块径为φ200~1500mm，厚4~20m，属Ⅳ级软石。主要分布于隧道出口左侧80m附近坡面。4）粉质黏土（Q4dl+ell）：灰褐、褐黄、棕黄、棕红、紫红色，硬塑状。含石英砂岩、粉砂岩、板岩、灰岩质块石、碎石、角砾。厚约0~2m，属Ⅱ级普通土。广泛分布于测区坡面。4-1）断层角砾（Fbr）：岩性与断层两盘的地层有关，由于构造作用，岩体完整性差，基本上多呈碎石状、角砾状，松散~中密状，潮湿状，属Ⅲ级硬土。5）石英砂岩、砂岩、粉砂岩夹页岩（D2t）：石英砂岩紫红、浅灰、灰白、灰绿色，细粒~中粒结构，中厚~厚层状，质坚硬。粉砂岩紫红、紫灰、浅灰绿色，厚层~巨厚层状，粉砂质结构，钙质、铁质胶结；页岩紫红、灰白色，薄层状，质相对较软，出露者多为强风化（W3），厚0.30m左右。强风化（W3）岩体破碎，质较软，厚0~4m左右，属Ⅳ级软石；弱风化（W2）属Ⅴ级次坚石，与下伏D1地层呈平行不整合接触。据深孔钻探揭示：节理裂隙发育，裂隙偶见泥质充填及水蚀痕迹，具水平层理及小型交错层理。6）石英砂岩、粉砂岩、细砂岩、含砾砂岩（D1）：紫红、紫灰、浅灰色夹灰黄色，石英砂岩细粒~粗粒结构，厚~巨厚层状，质坚硬；粉砂岩薄~中厚层状，钙质胶结。弱风化（W2）属Ⅴ级次坚石。底部为黄褐、灰褐色花岗碎屑岩、含砾岩。与下伏O32、O31地层呈角度不整合接触。据深孔钻探揭示：中厚层状，具水平层理，加薄层泥岩。7）浅变质石英砂岩、板岩（O32）：浅变质石英砂岩灰、深灰、灰绿色，薄层~中层状，中厚~巨厚状，变质结构，节理发育。砂质板岩、炭质板岩，质软，易风化，全风化（W4）原岩结构清晰，易击碎呈土夹碎石角砾状，属Ⅲ级硬土；强风化（W3）锤易击碎呈碎石、角砾状，锤击声沉闷，属Ⅳ级软石；弱风化（W2），锤击声脆，属Ⅳ级软石。石英砂岩弱风化（W2），岩石坚硬，锤击声脆，属Ⅴ级次坚石。与下伏O31呈整合接触。据深孔钻探揭示：炭质板岩，薄层状，节（劈）理面平整光滑、质软、污手。8）浅变质石英砂岩、板岩（O31）：浅变质石英砂岩紫红、灰绿、深灰色、灰黑色，中厚~厚层状，变质结构，质坚硬；板岩深灰、灰黑、灰绿色，薄~中厚层状，板状构造，劈理发育，致密，质较软。据钻探揭示强风化（W3）厚0~3m，属Ⅳ级软石；弱风化（W2）属Ⅴ级次坚石。据深孔钻探揭示：层面偶夹有薄层炭质薄膜、污手。（2）地质构造隧区处于xx华夏系构造带紫金山区中部，构造线方向为SN向至NNE方向，山脉与河流走向大致平行主要构造线方向。区内褶皱主要为牟江口向斜。主要断裂为平岭-东岭压扭性断裂（F34）。现将区内主要的构造分述如下：褶皱牟江口向斜：属区域性向斜，与线路
