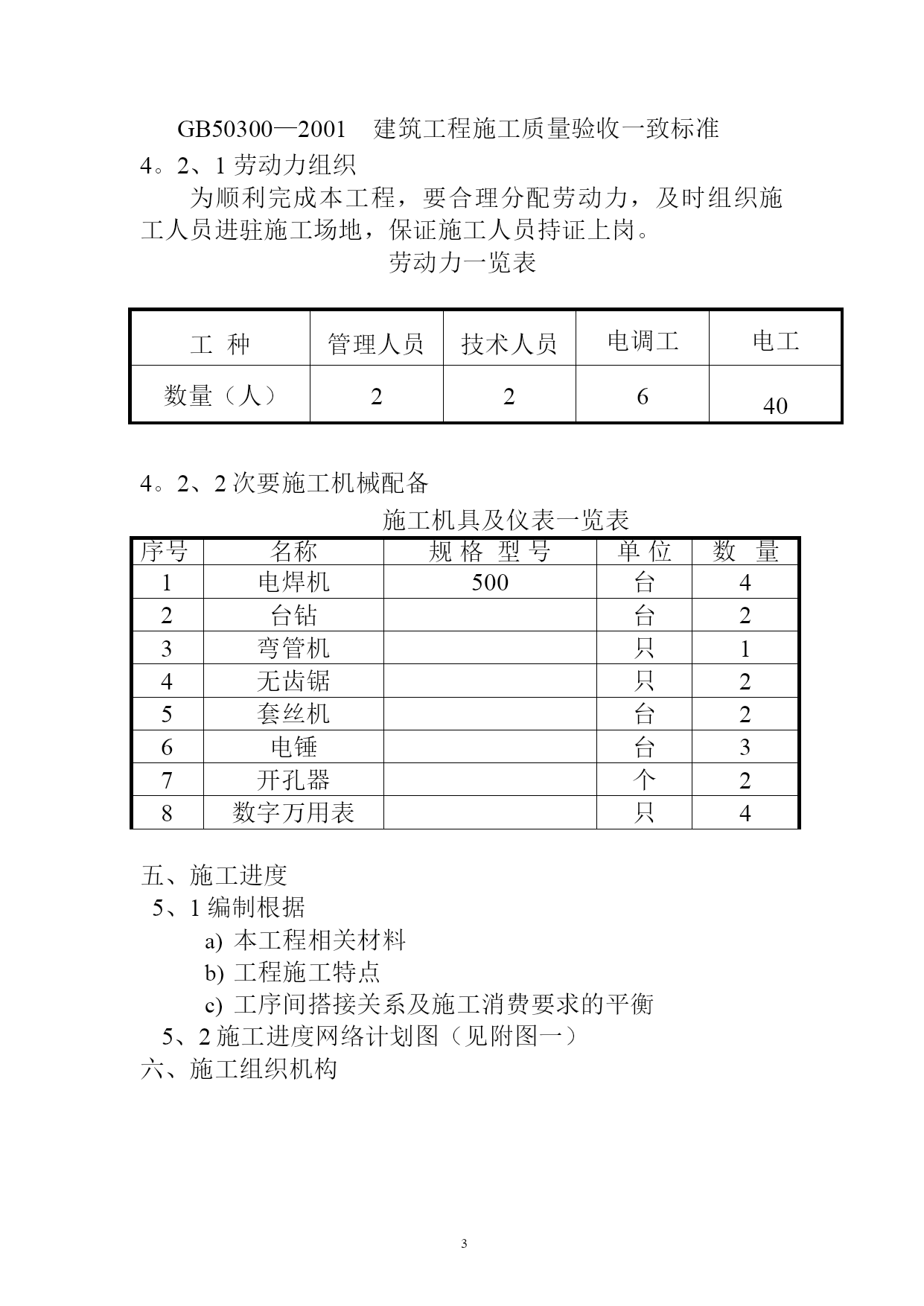

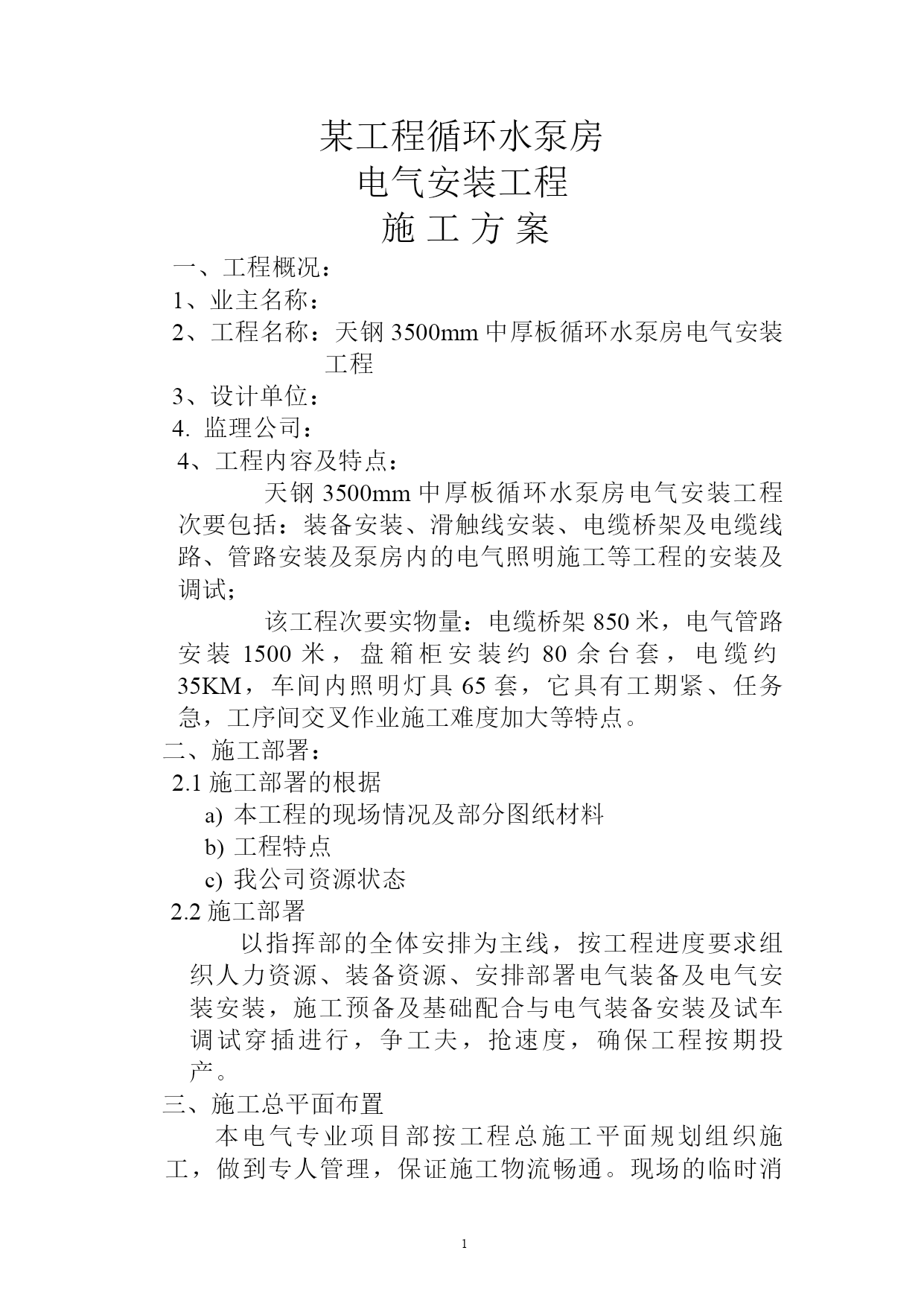

PAGE16某工程循环水泵房电气安装工程施工方案一、工程概况：1、业主名称：2、工程名称：天钢3500mm中厚板循环水泵房电气安装工程3、设计单位：4.监理公司：4、工程内容及特点：天钢3500mm中厚板循环水泵房电气安装工程次要包括：装备安装、滑触线安装、电缆桥架及电缆线路、管路安装及泵房内的电气照明施工等工程的安装及调试；该工程次要实物量：电缆桥架850米，电气管路安装1500米，盘箱柜安装约80余台套，电缆约35KM，车间内照明灯具65套，它具有工期紧、任务急，工序间交叉作业施工难度加大等特点。二、施工部署：2.1施工部署的根据本工程的现场情况及部分图纸材料工程特点我公司资源状态2.2施工部署以指挥部的全体安排为主线，按工程进度要求组织人力资源、装备资源、安排部署电气装备及电气安装安装，施工预备及基础配合与电气装备安装及试车调试穿插进行，争工夫，抢速度，确保工程按期投产。三、施工总平面布置本电气专业项目部按工程总施工平面规划组织施工，做到专人管理，保证施工物流畅通。现场的临时消费装备不应妨碍正式工程的施工，随着工程施工进展，实行动态定置管理，文明施工。四、施工预备：4、1技术预备4.1.1审查施工图纸及有关技术材料，参加设计交底，做好装备的交接保管工作，组织分项工程施工技术交底，制定施工技术措施。4.1.2技术措施组织有关技术人员熟习施工图纸和随机材料，核对装备的接口部分。及时与设计院、监理及业主联络，解决设计和施工中出现的技术成绩。把技术要求传达到施工班组，保证施工符合设计要求，质量符合冶金部行业的标准。4.1.3技术标准配备：次要技术标准：GB50303—2002建筑电气工程施工及验收规范GB/T50328—2001建设工程文件归档整理规范YB9239—92冶金电气装备安装工程质量检验评定标准GB50168—92电气安装安装工程电缆线路施工及验收规范GB50169—92电气安装工程接地安装施工及验收规范GB50171—92电气安装安装工程盘、柜及二次回路结线施工及验收规范GBJ148—90电气安装安装工程电力变压器、油浸电抗器、互感器施工及验收规范GBJ149—90电气安装安装工程母线安装施工及验收规范GB50150—91电气安装安装工程电气装备交接实验标准GB50258—96电气安装安装工程1KV及以下配线工程施工及验收规范GB50300—2001建筑工程施工质量验收一致标准4。2、1劳动力组织为顺利完成本工程，要合理分配劳动力，及时组织施工人员进驻施工场地，保证施工人员持证上岗。劳动力一览表工种管理人员技术人员电调工电工数量（人）226404。2、2次要施工机械配备施工机具及仪表一览表序号名称规格型号单位数量1电焊机500台42台钻台23弯管机只14无齿锯只25套丝机台26电锤台37开孔器个28数字万用表只4五、施工进度5、1编制根据本工程相关材料工程施工特点工序间搭接关系及施工消费要求的平衡5、2施工进度网络计划图（见附图一）六、施工组织机构项目经理物资供应组办公室项目副经理技术负责人工程组技术质量组经营计划组七、次要施工方法：1、电气防雷及保护接地安装施工：施工工序：审阅图纸——预备施工材料——制造接地极——安装接地极——敷设接地干线——处理接地干线焊缝——测量接地电阻——回填。认真审图，搞清楚接地极、接地干线的材质、规格、型号，埋设深度、施工特殊技术要求等设计要点，电气装备的保护接地电阻阻值符合设计要求。接地干线连接采用搭接方式，在干线焊接中保证三个焊接面，搭接长度为干线宽度的2.5倍，焊缝应均匀、密实，并做好焊缝防腐处理工作，在干线与接地极的连接中，利用角钢做备板加大干线与接地极的焊接面积；隐蔽工程经监理确认后再进行隐蔽，隐蔽记录做为档案材料存档。电缆桥架安装施工工序：验收桥架——划线、定位——安装立柱、托臂——敷设桥架——焊接地线——与接地网连接——处理焊缝——竣工验收。电缆桥架规格、型号应符合设计要求。型钢应无毛刺，连接孔尺寸应一致，防腐层应均匀，桥架、托臂的强度、厚度应符合要求。3>认真清点附件，数量与质量应符合施工要求。确定电缆桥架的安装地位，划线、定位。多层桥架间的支臂应平行，间距均匀。5>在埋设件上焊接立柱，加垫铁调解误差，焊缝长度应达到标准。立柱安装应垂直，偏差不大于长度的千分之二。6>立柱间距应符合设计要求，在同一结构条件区段内，偏差不大于100mm。遇以下情况增设立柱：程度转弯前后约300mm处；程度转向直上或直下约100mm处；伸缩缝前后约300mm处；标高明显变化的爬坡前后200mm处；否则应添加立柱。但如果实践情况不能满足上
