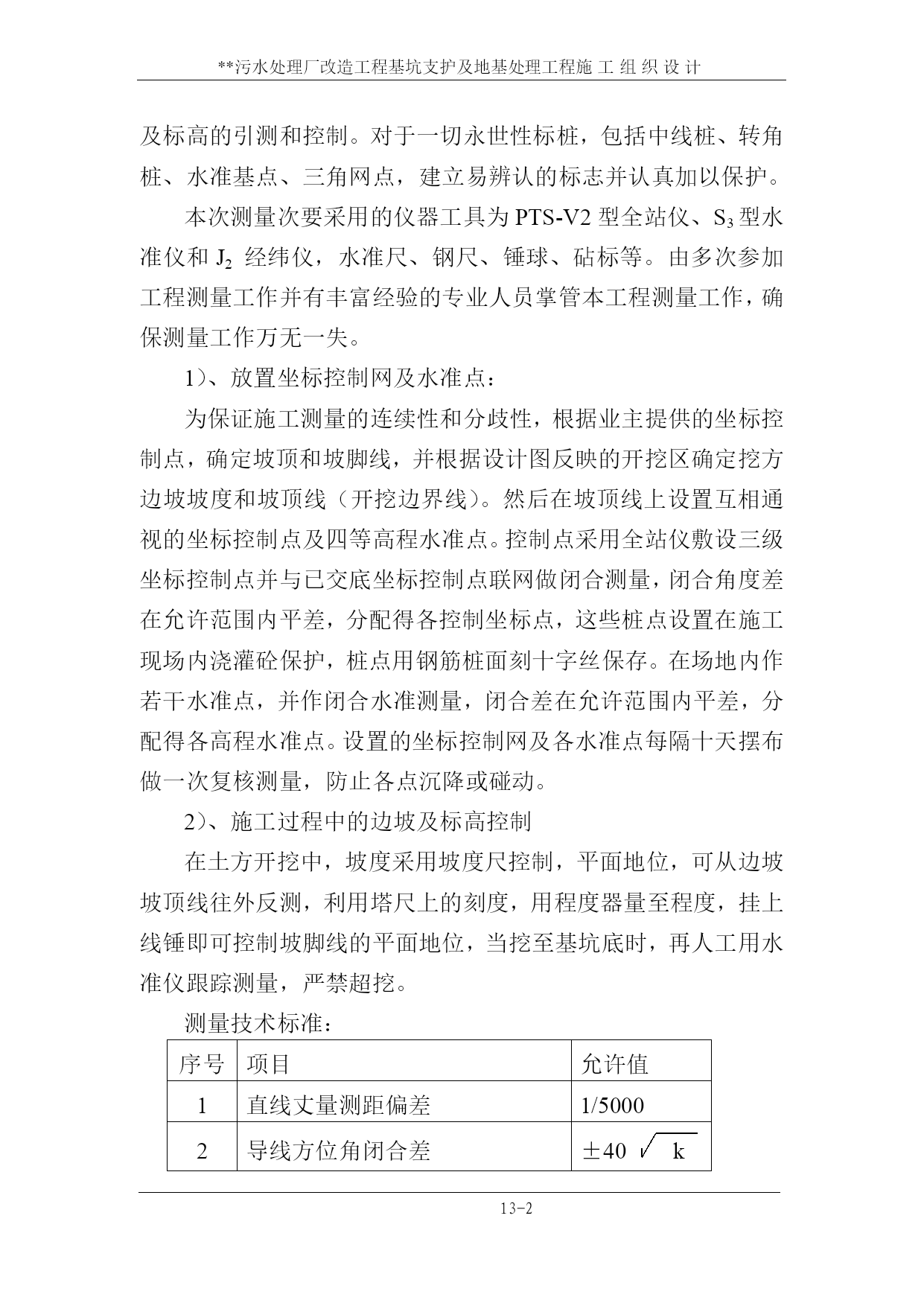

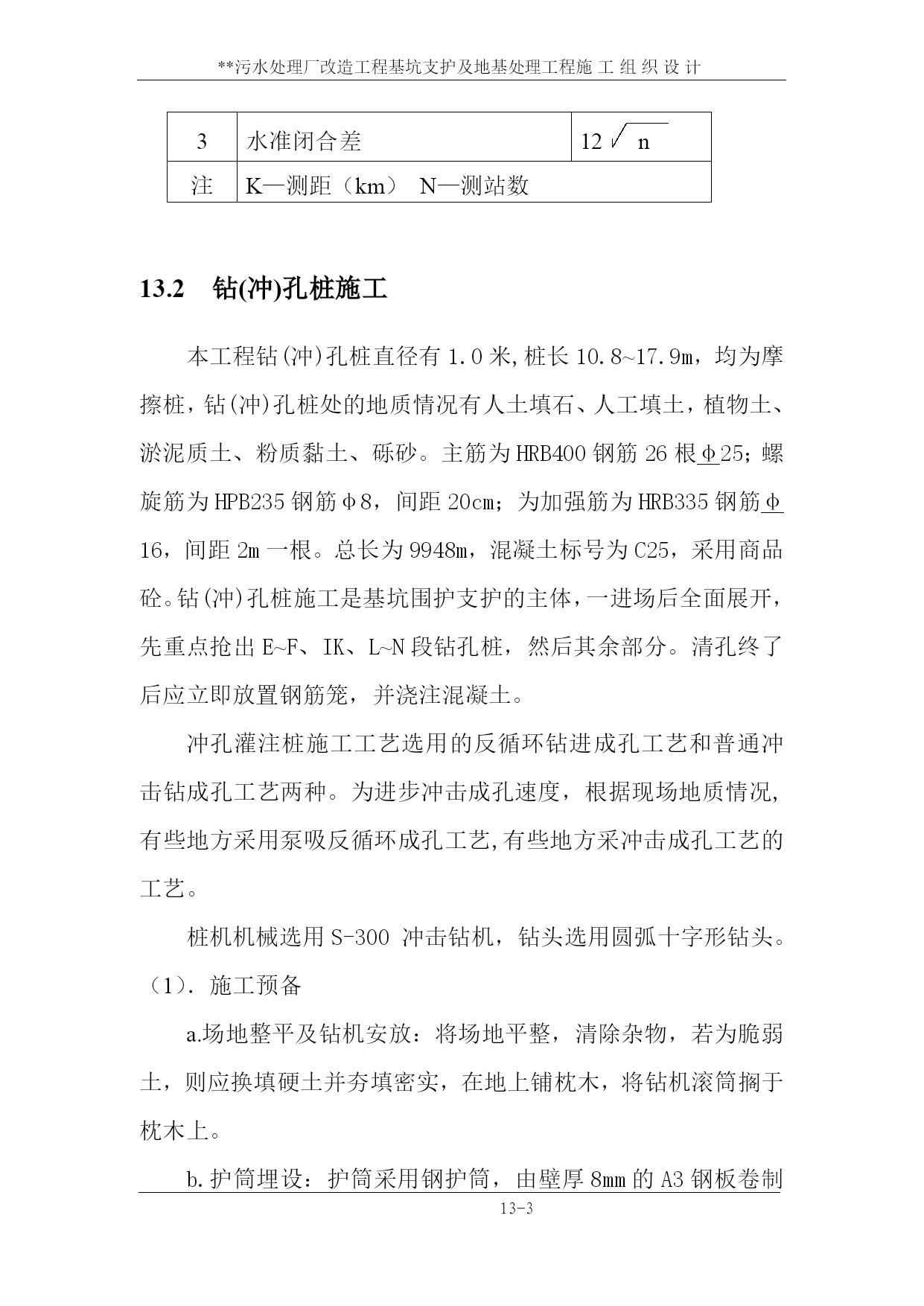

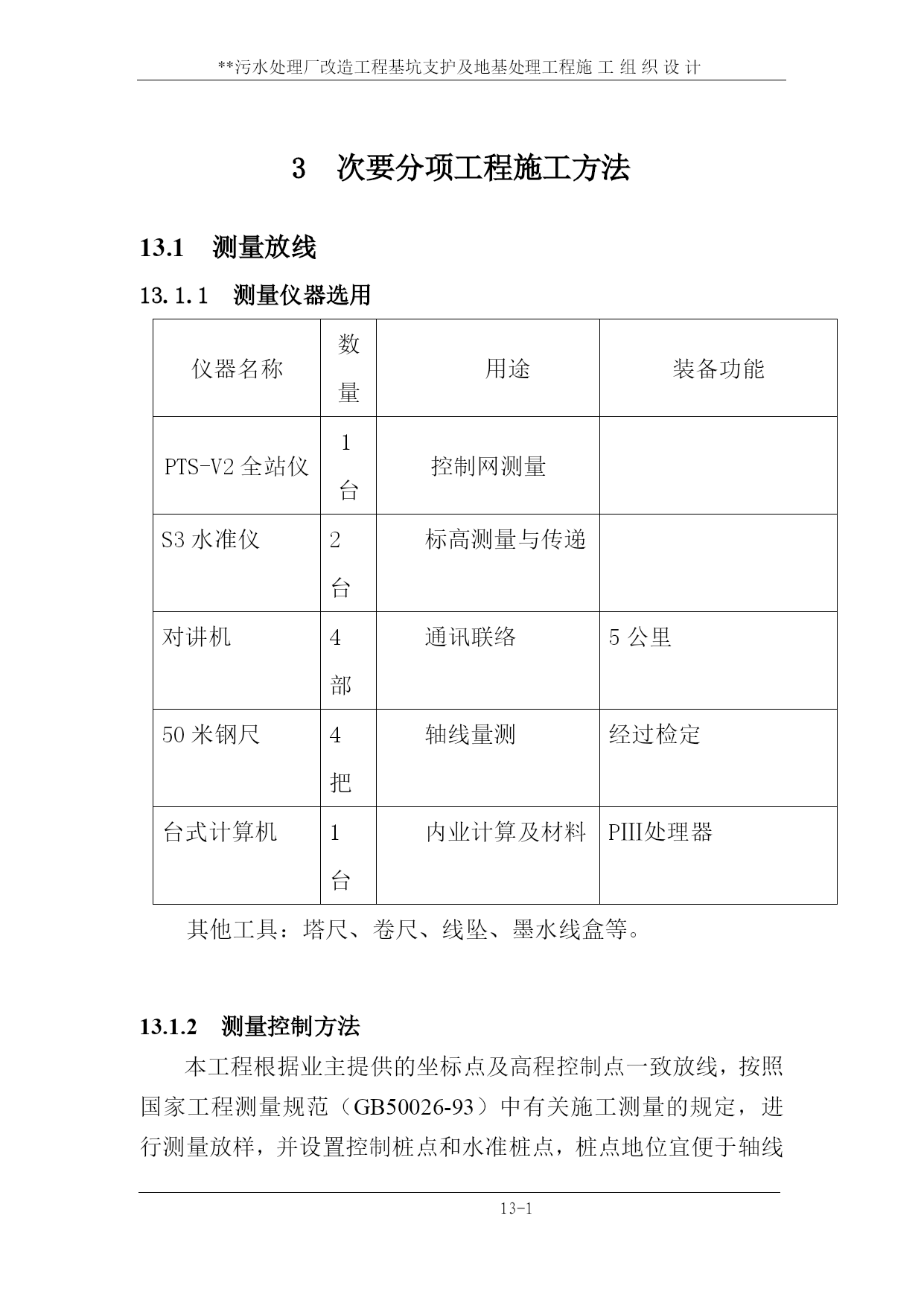

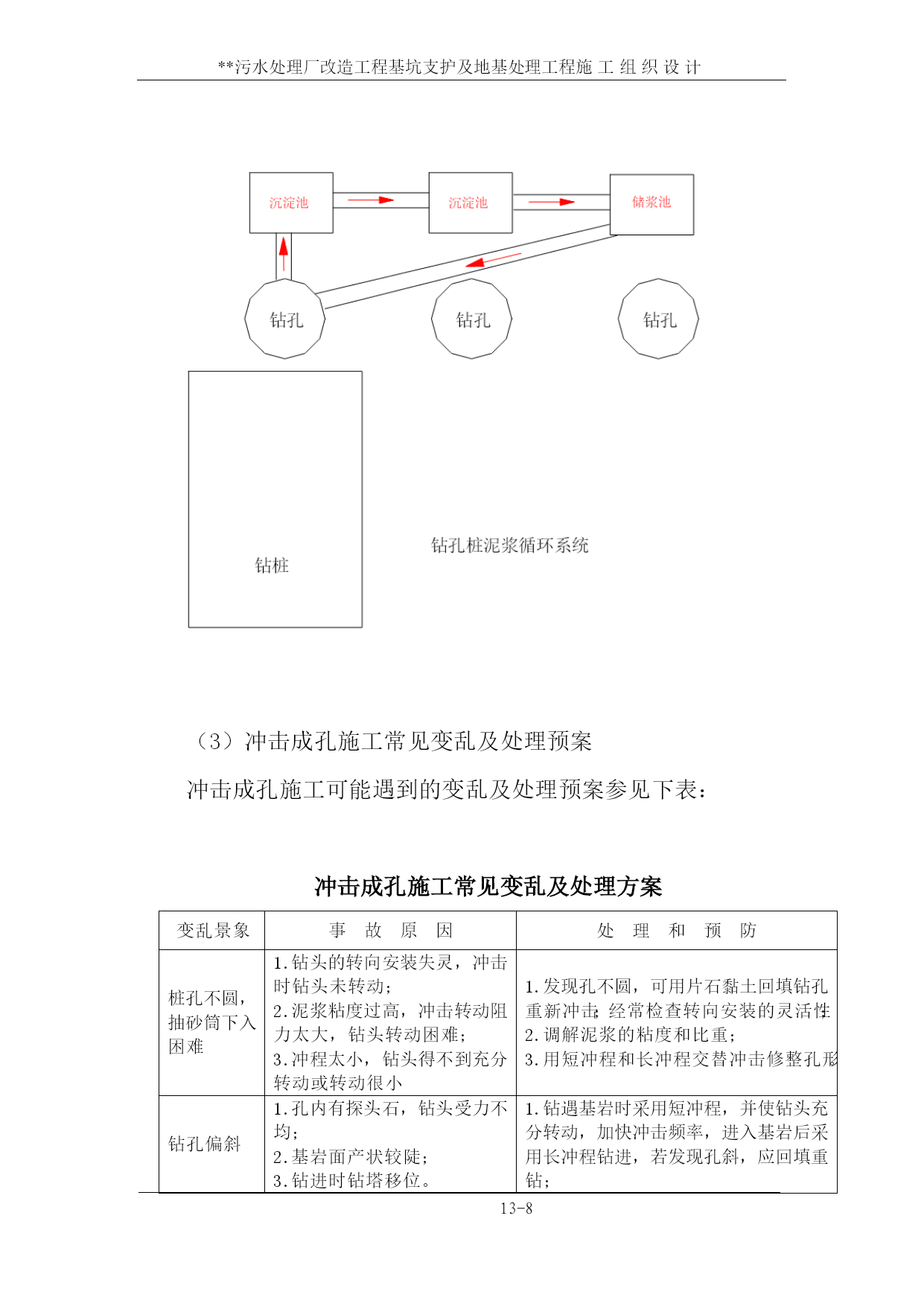

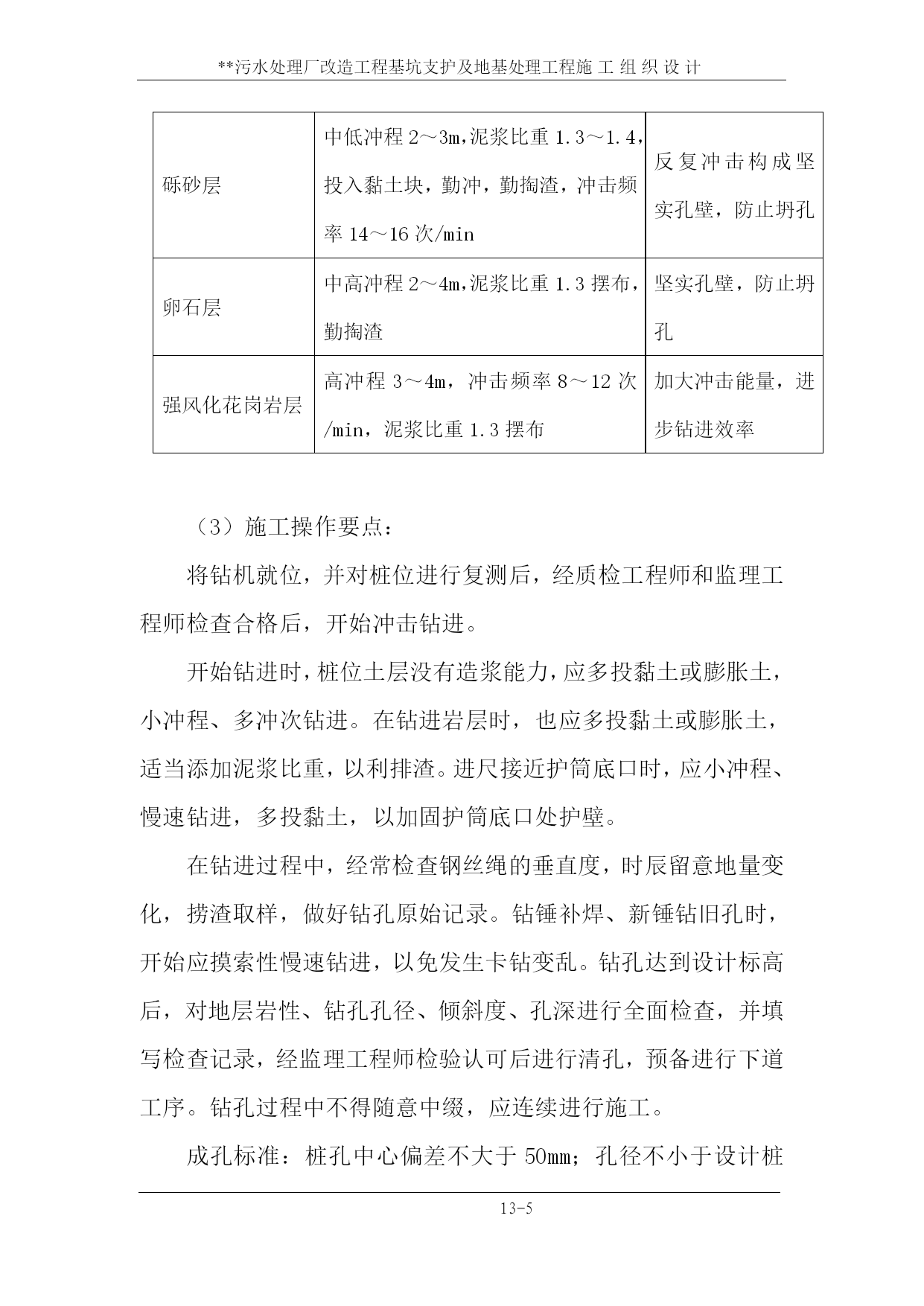

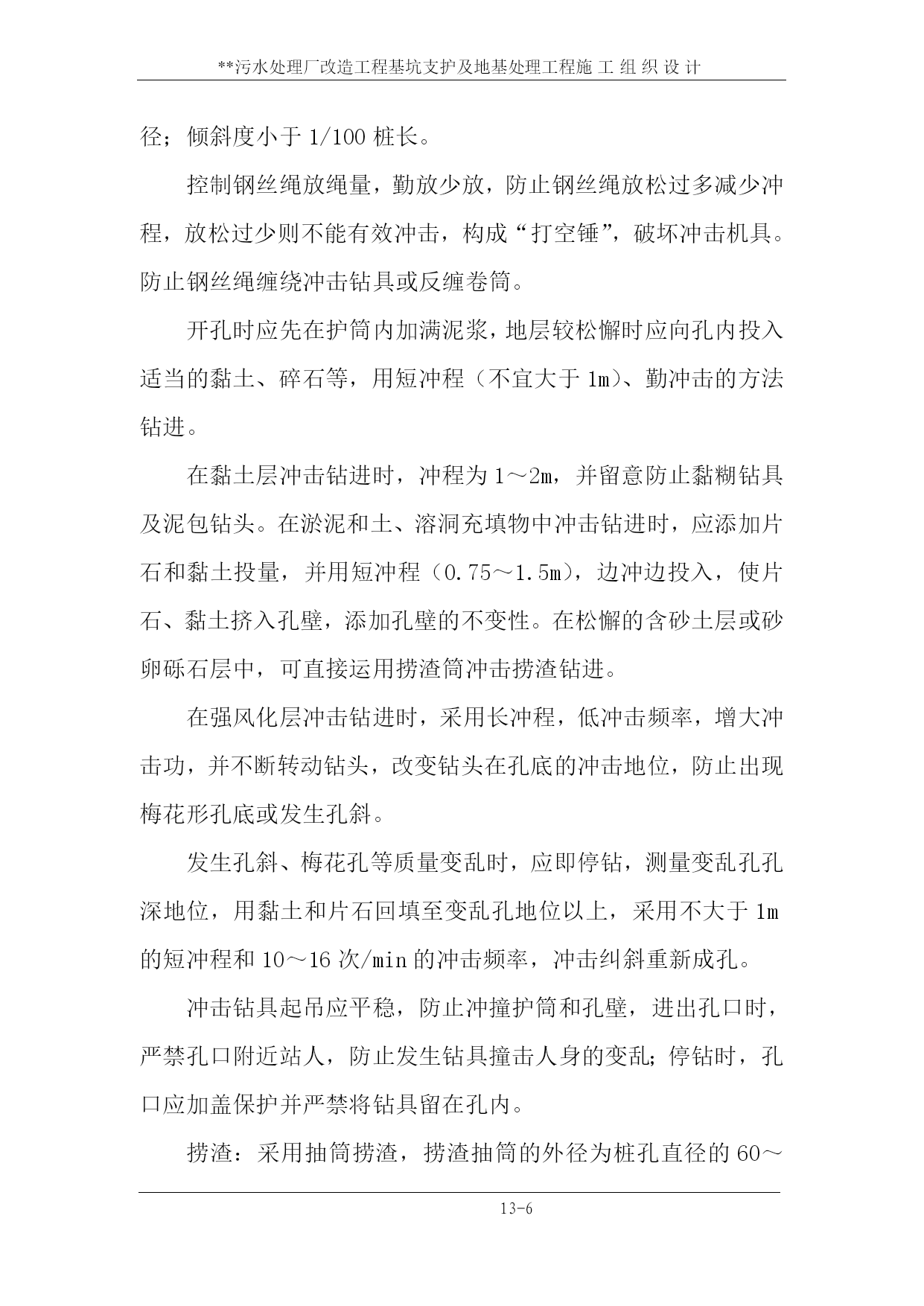

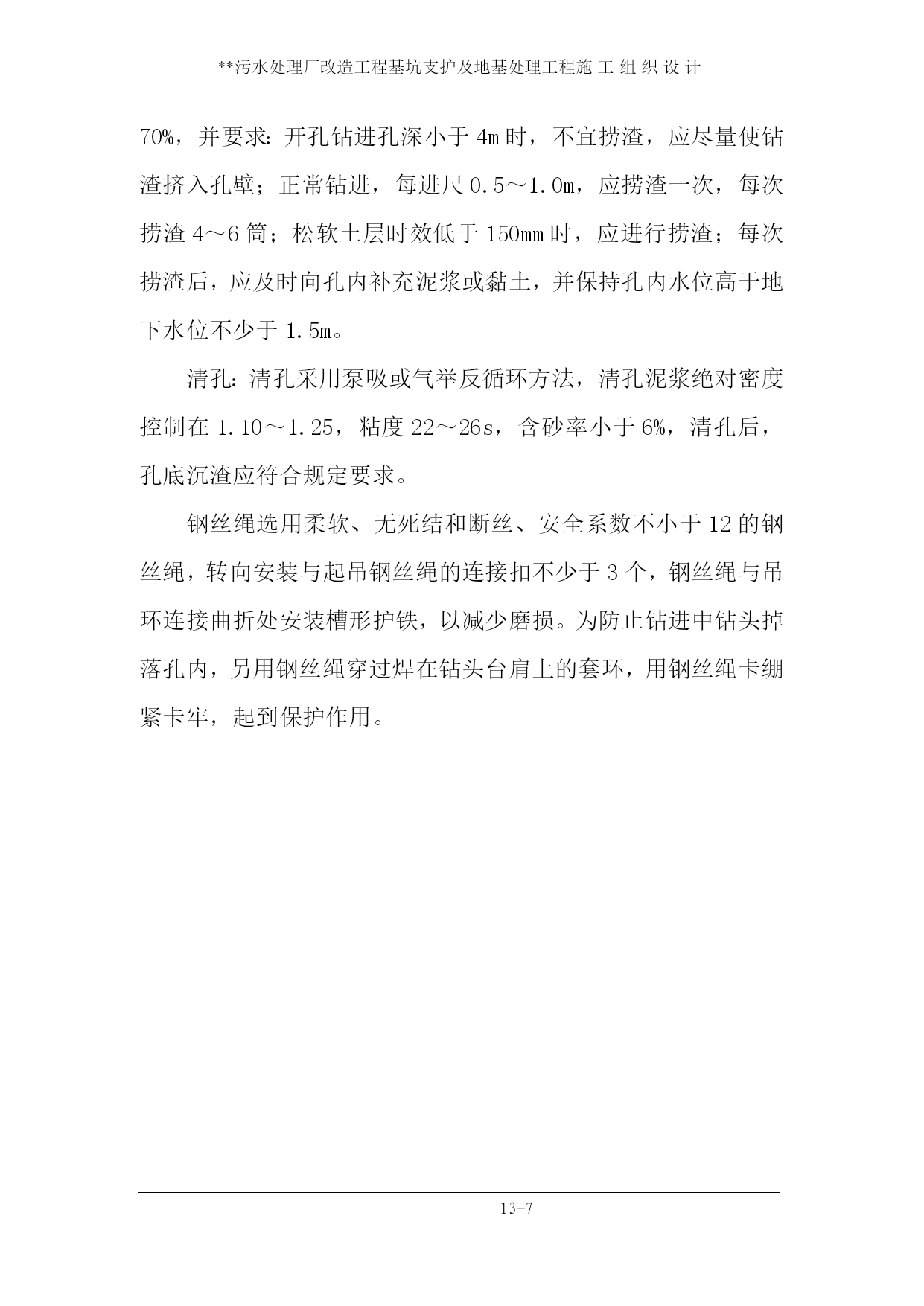

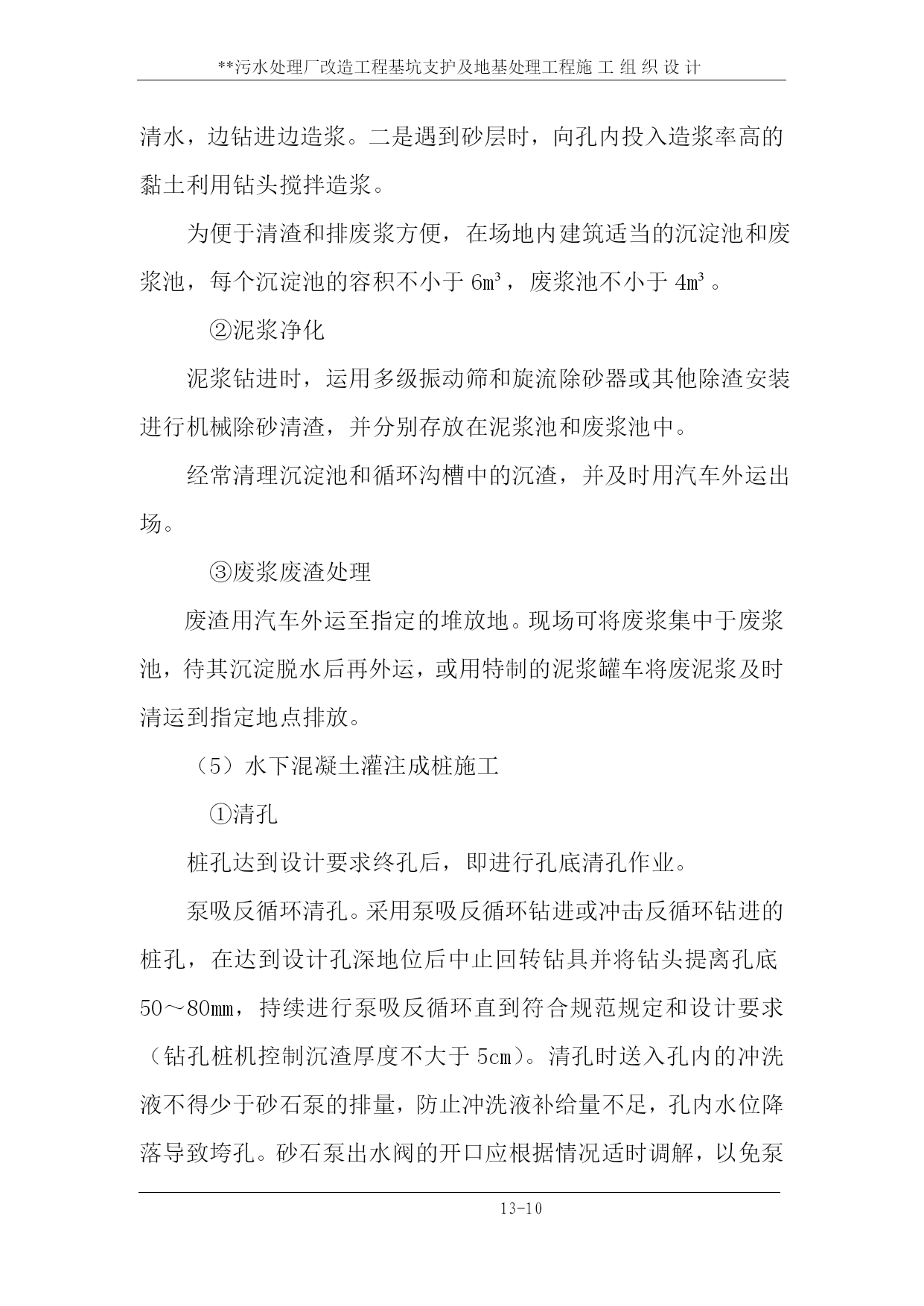

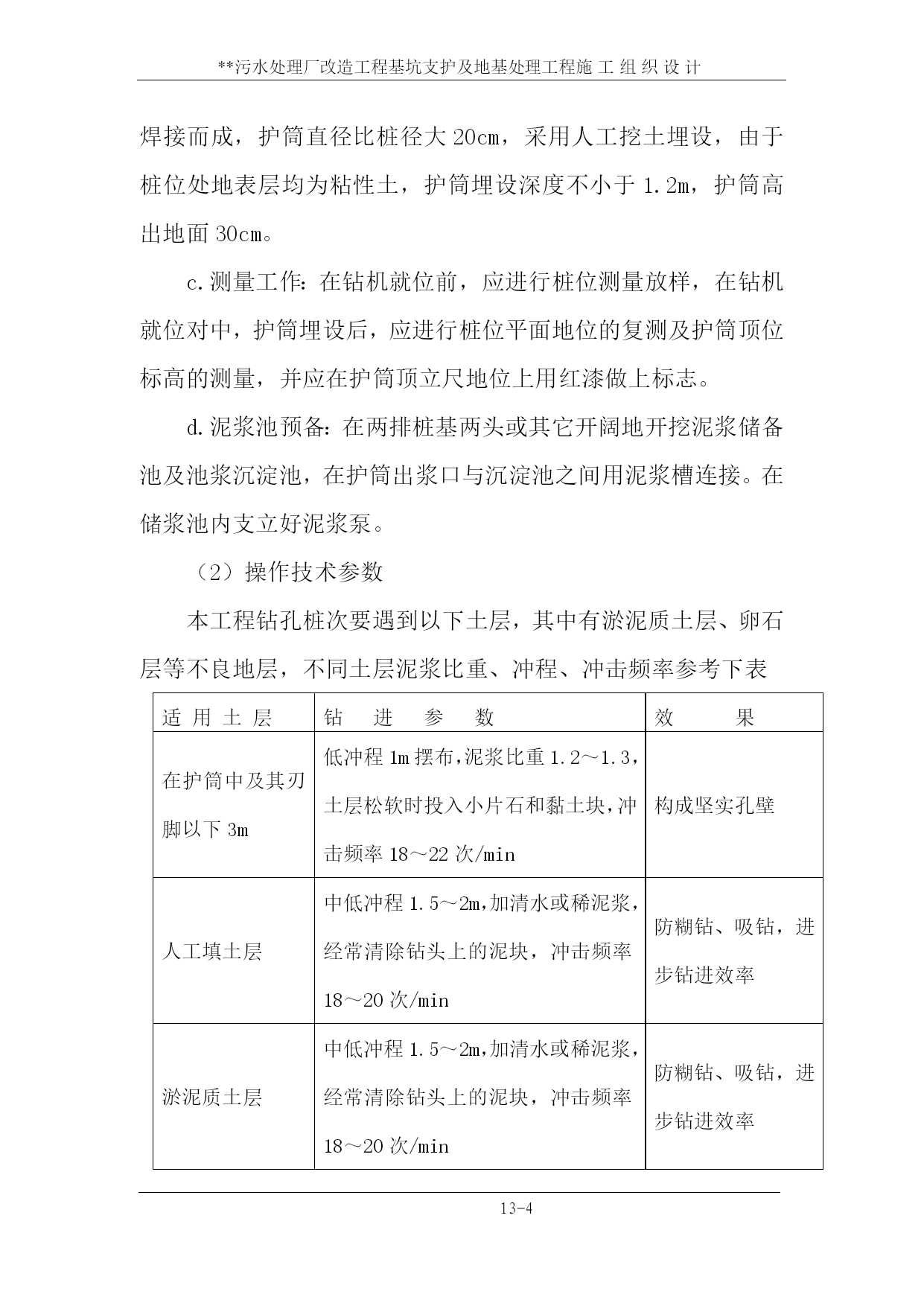

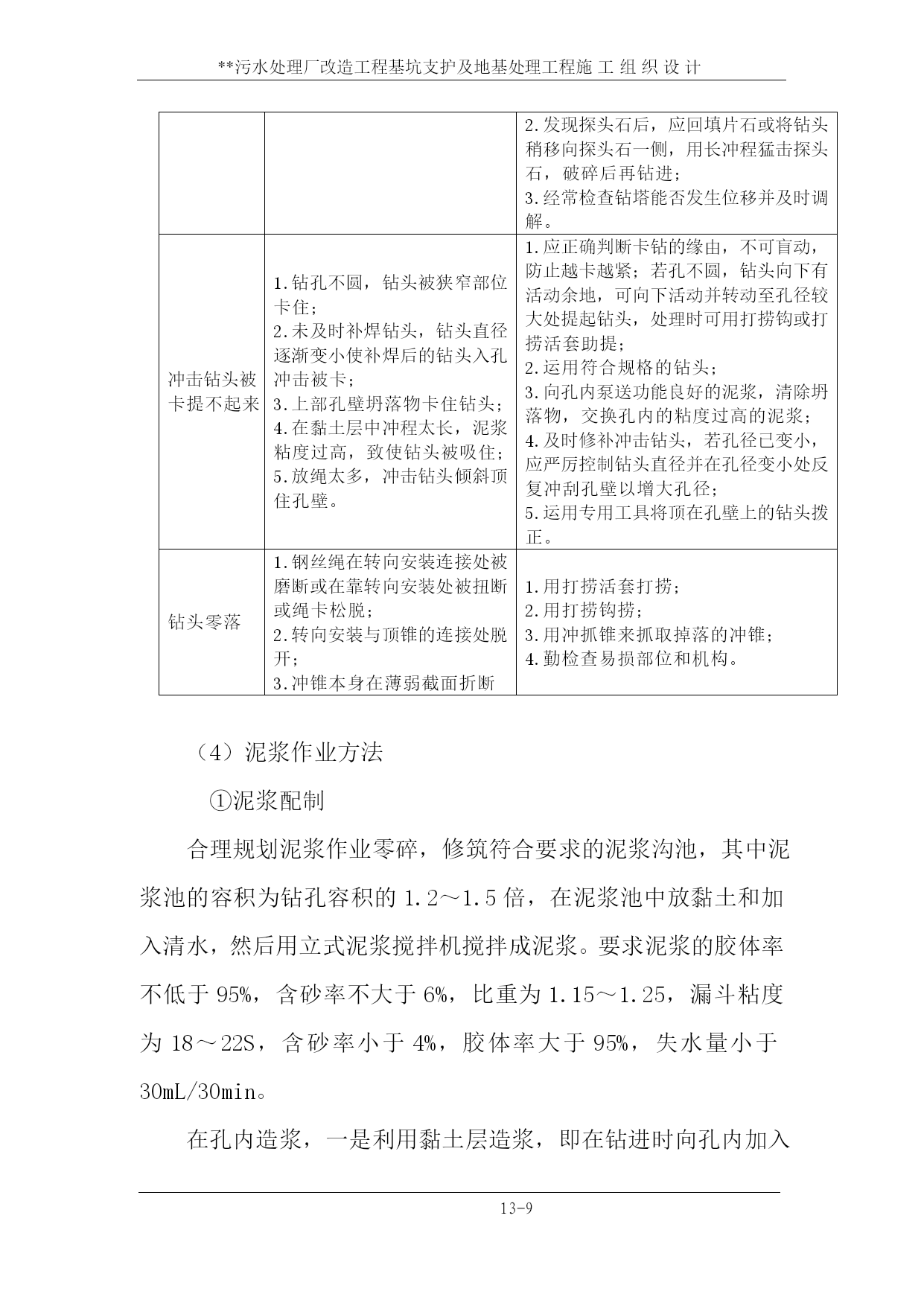

**污水处理厂改造工程基坑支护及地基处理工程施工组织设计13-PAGE523次要分项工程施工方法13.1测量放线13.1.1测量仪器选用仪器名称数量用途装备功能PTS-V2全站仪1台控制网测量S3水准仪2台标高测量与传递对讲机4部通讯联络5公里50米钢尺4把轴线量测经过检定台式计算机1台内业计算及材料PⅢ处理器其他工具：塔尺、卷尺、线坠、墨水线盒等。13.1.2测量控制方法本工程根据业主提供的坐标点及高程控制点一致放线，按照国家工程测量规范（GB50026-93）中有关施工测量的规定，进行测量放样，并设置控制桩点和水准桩点，桩点地位宜便于轴线及标高的引测和控制。对于一切永世性标桩，包括中线桩、转角桩、水准基点、三角网点，建立易辨认的标志并认真加以保护。本次测量次要采用的仪器工具为PTS-V2型全站仪、S3型水准仪和J2经纬仪，水准尺、钢尺、锤球、砧标等。由多次参加工程测量工作并有丰富经验的专业人员掌管本工程测量工作，确保测量工作万无一失。1）、放置坐标控制网及水准点：为保证施工测量的连续性和分歧性，根据业主提供的坐标控制点，确定坡顶和坡脚线，并根据设计图反映的开挖区确定挖方边坡坡度和坡顶线（开挖边界线）。然后在坡顶线上设置互相通视的坐标控制点及四等高程水准点。控制点采用全站仪敷设三级坐标控制点并与已交底坐标控制点联网做闭合测量，闭合角度差在允许范围内平差，分配得各控制坐标点，这些桩点设置在施工现场内浇灌砼保护，桩点用钢筋桩面刻十字丝保存。在场地内作若干水准点，并作闭合水准测量，闭合差在允许范围内平差，分配得各高程水准点。设置的坐标控制网及各水准点每隔十天摆布做一次复核测量，防止各点沉降或碰动。2）、施工过程中的边坡及标高控制在土方开挖中，坡度采用坡度尺控制，平面地位，可从边坡坡顶线往外反测，利用塔尺上的刻度，用程度器量至程度，挂上线锤即可控制坡脚线的平面地位，当挖至基坑底时，再人工用水准仪跟踪测量，严禁超挖。测量技术标准：序号项目允许值1直线丈量测距偏差1/50002导线方位角闭合差±40k3水准闭合差12n注K—测距（km）N—测站数13.2钻(冲)孔桩施工本工程钻(冲)孔桩直径有1.0米,桩长10.8~17.9m，均为摩擦桩，钻(冲)孔桩处的地质情况有人土填石、人工填土，植物土、淤泥质土、粉质黏土、砾砂。主筋为HRB400钢筋26根φ25；螺旋筋为HPB235钢筋φ8，间距20cm；为加强筋为HRB335钢筋φ16，间距2m一根。总长为9948m，混凝土标号为C25，采用商品砼。钻(冲)孔桩施工是基坑围护支护的主体，一进场后全面展开，先重点抢出E~F、IK、L~N段钻孔桩，然后其余部分。清孔终了后应立即放置钢筋笼，并浇注混凝土。冲孔灌注桩施工工艺选用的反循环钻进成孔工艺和普通冲击钻成孔工艺两种。为进步冲击成孔速度，根据现场地质情况,有些地方采用泵吸反循环成孔工艺,有些地方采冲击成孔工艺的工艺。桩机机械选用S-300冲击钻机，钻头选用圆弧十字形钻头。（1）．施工预备a.场地整平及钻机安放：将场地平整，清除杂物，若为脆弱土，则应换填硬土并夯填密实，在地上铺枕木，将钻机滚筒搁于枕木上。b.护筒埋设：护筒采用钢护筒，由壁厚8mm的A3钢板卷制焊接而成，护筒直径比桩径大20cm，采用人工挖土埋设，由于桩位处地表层均为粘性土，护筒埋设深度不小于1.2m，护筒高出地面30cm。c.测量工作：在钻机就位前，应进行桩位测量放样，在钻机就位对中，护筒埋设后，应进行桩位平面地位的复测及护筒顶位标高的测量，并应在护筒顶立尺地位上用红漆做上标志。d.泥浆池预备：在两排桩基两头或其它开阔地开挖泥浆储备池及池浆沉淀池，在护筒出浆口与沉淀池之间用泥浆槽连接。在储浆池内支立好泥浆泵。（2）操作技术参数本工程钻孔桩次要遇到以下土层，其中有淤泥质土层、卵石层等不良地层，不同土层泥浆比重、冲程、冲击频率参考下表适用土层钻进参数效果在护筒中及其刃脚以下3m低冲程1m摆布，泥浆比重1.2～1.3，土层松软时投入小片石和黏土块，冲击频率18～22次/min构成坚实孔壁人工填土层中低冲程1.5～2m，加清水或稀泥浆，经常清除钻头上的泥块，冲击频率18～20次/min防糊钻、吸钻，进步钻进效率淤泥质土层中低冲程1.5～2m，加清水或稀泥浆，经常清除钻头上的泥块，冲击频率18～20次/min防糊钻、吸钻，进步钻进效率砾砂层中低冲程2～3m，泥浆比重1.3～1.4，投入黏土块，勤冲，勤掏渣，冲击频率14～16次/min反复冲击构成坚实孔壁，防止坍孔卵石层中高冲程2～4m，泥浆比重1.3摆布，勤掏渣坚实孔壁，防止坍孔强风化花岗岩层高冲程3～4m，冲击频率8～12次/min，泥浆比重1.3摆布加大冲击能量，进步钻
