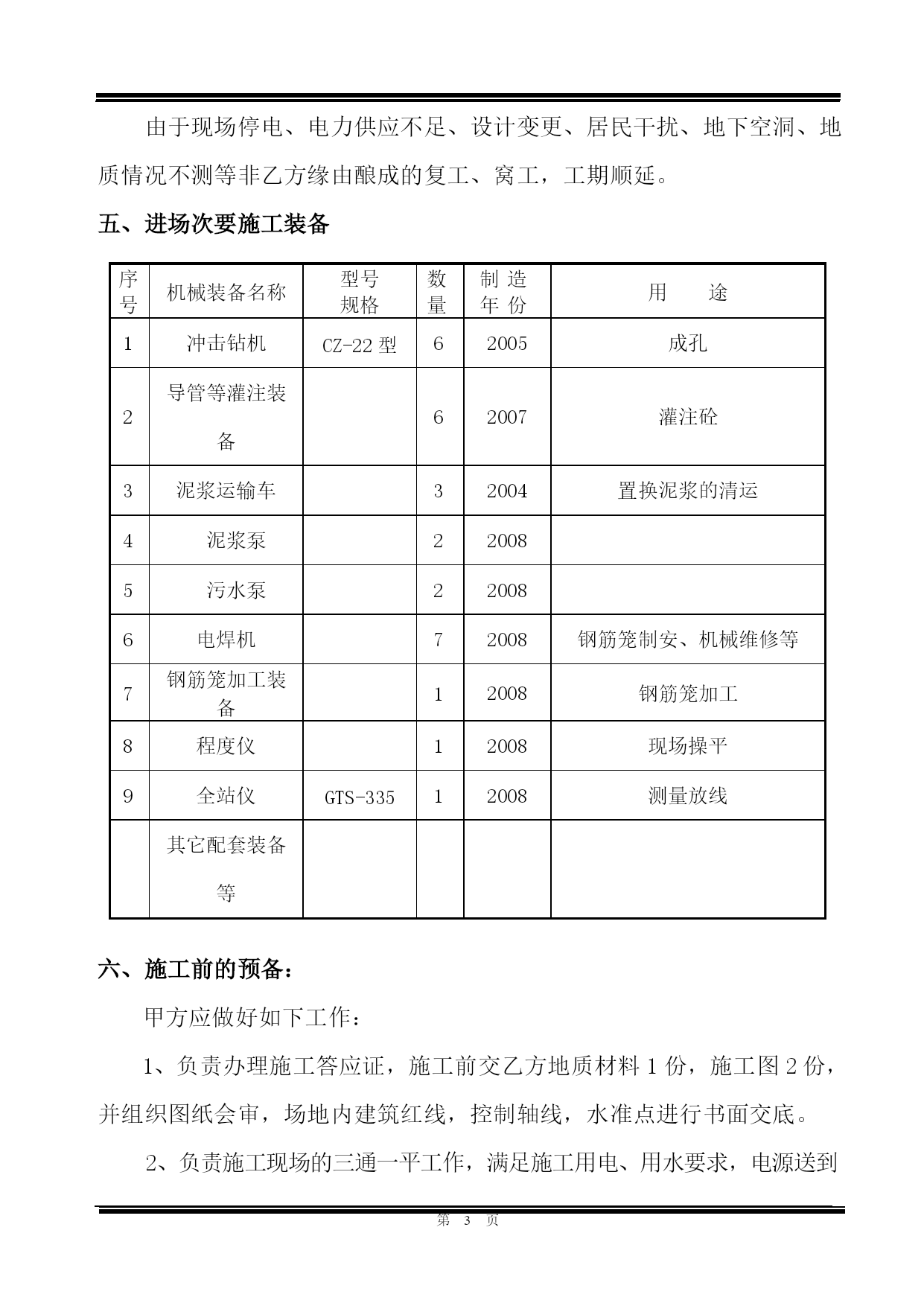

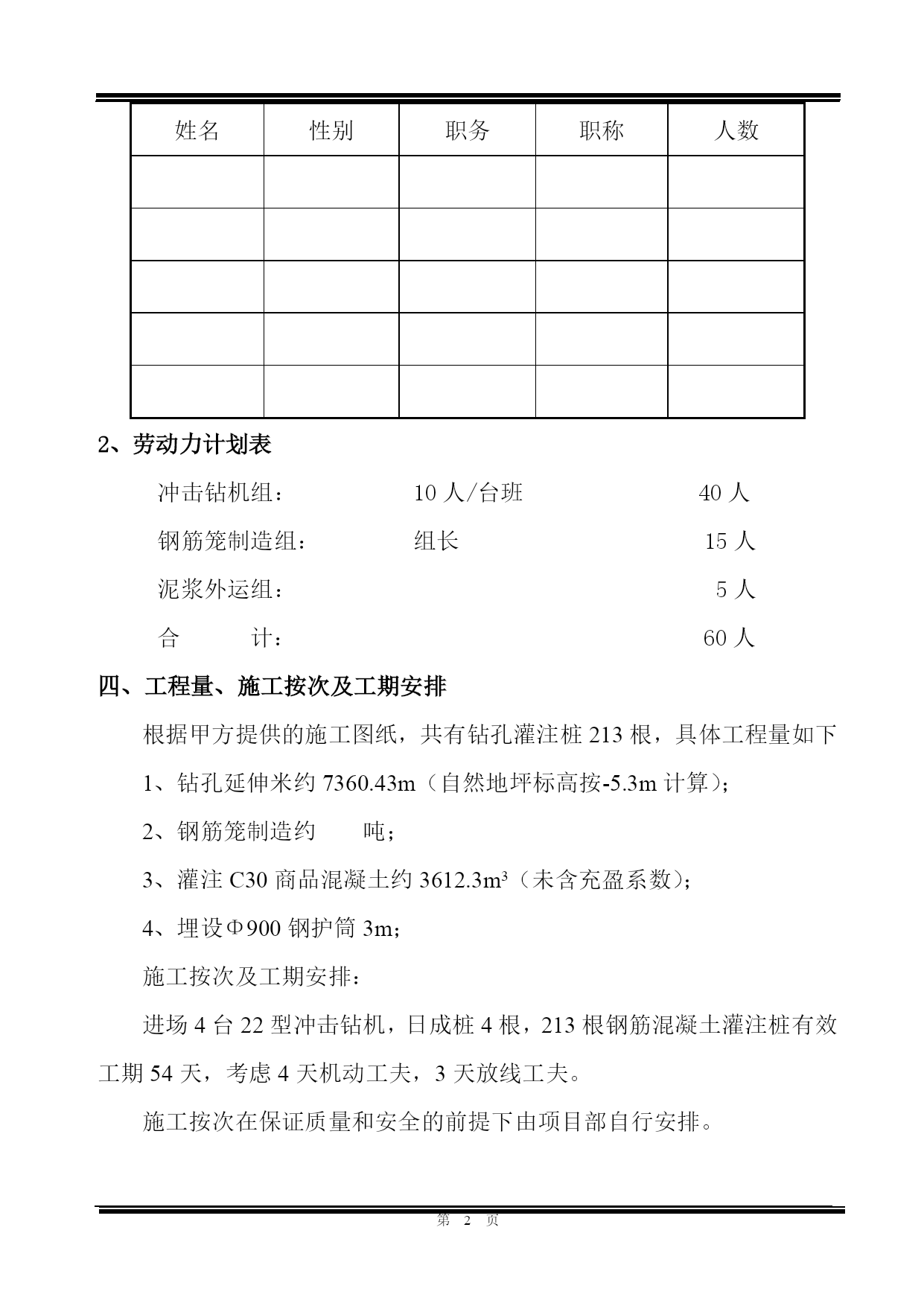

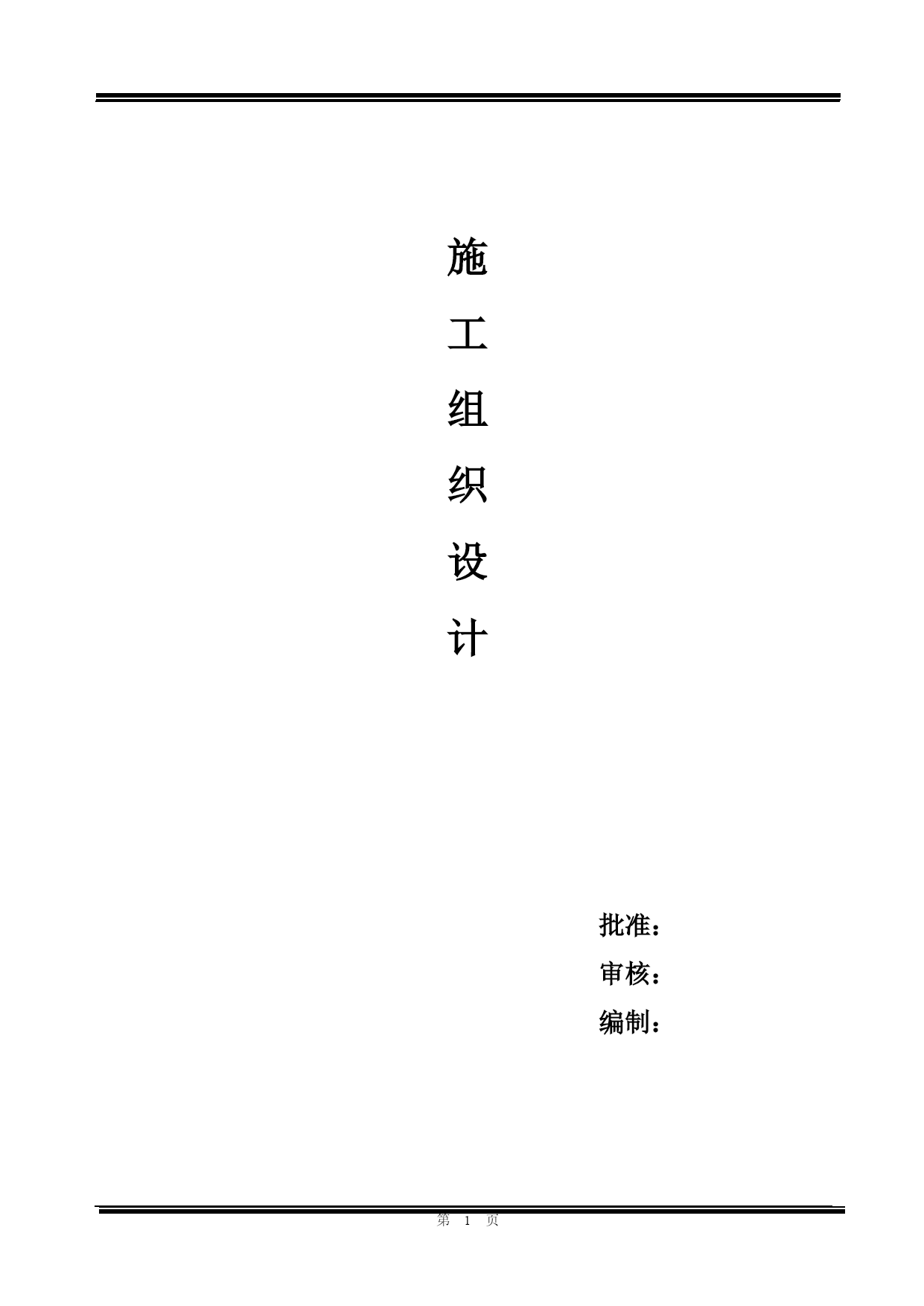

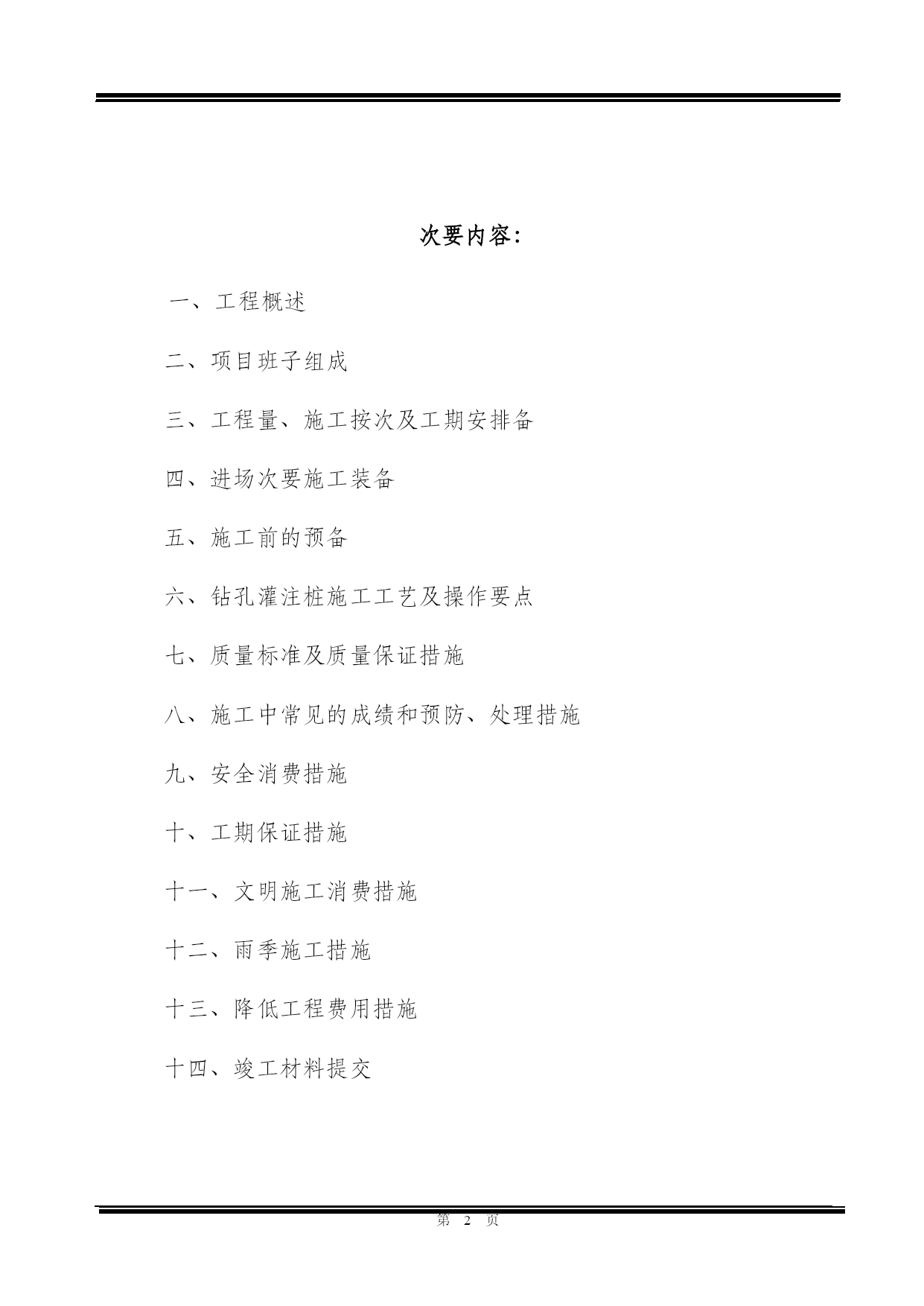

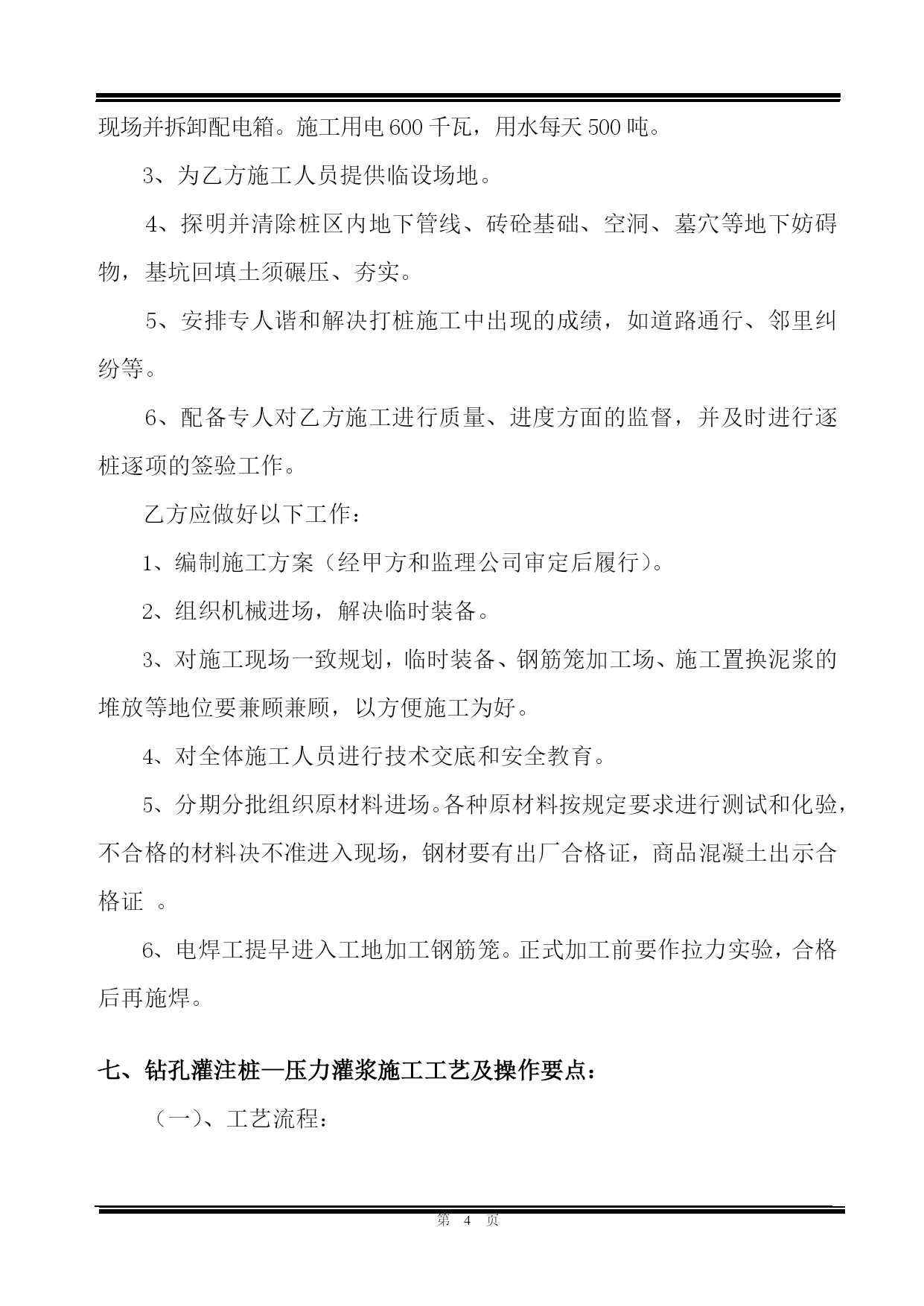

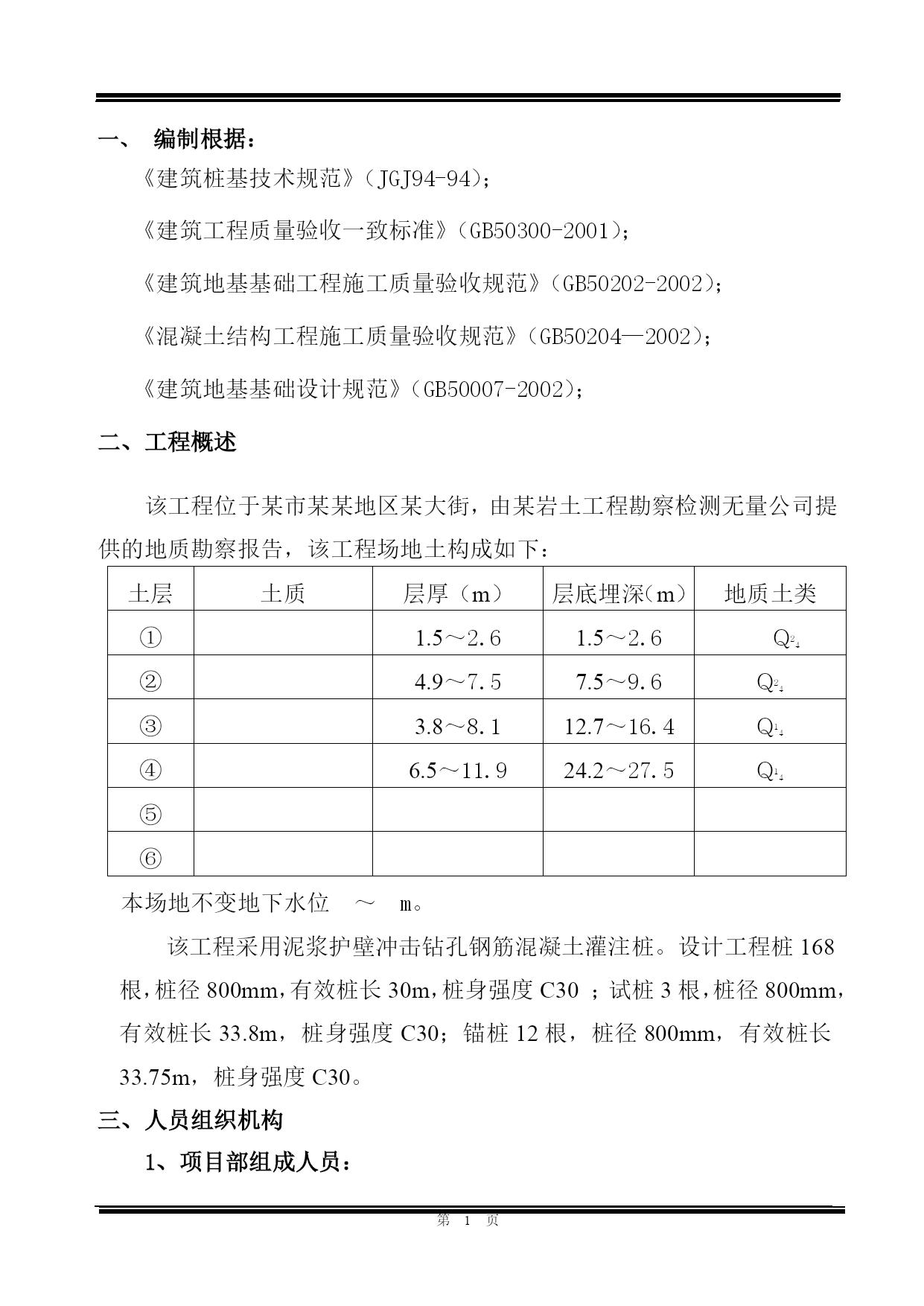

第PAGE17页施工组织设计批准：范凤林审核：范凤林编制：姬敏丽次要内容：一、工程概述二、项目班子组成三、工程量、施工按次及工期安排备四、进场次要施工装备五、施工前的预备六、钻孔灌注桩施工工艺及操作要点七、质量标准及质量保证措施八、施工中常见的成绩和预防、处理措施九、安全消费措施十、工期保证措施十一、文明施工消费措施十二、雨季施工措施十三、降低工程费用措施十四、竣工材料提交编制根据：《建筑桩基技术规范》（JGJ94-94）；《建筑工程质量验收一致标准》（GB50300-2001）；《建筑地基基础工程施工质量验收规范》（GB50202-2002）；《混凝土结构工程施工质量验收规范》（GB50204—2002）；《建筑地基基础设计规范》（GB50007-2002）；二、工程概述该工程位于某市某某地区某大街，由某岩土工程勘察检测无量公司提供的地质勘察报告，该工程场地土构成如下：土层土质层厚（m）层底埋深（m）地质土类①1.5～2.61.5～2.6Q24②4.9～7.57.5～9.6Q24③3.8～8.112.7～16.4Q14④6.5～11.924.2～27.5Q14⑤⑥本场地不变地下水位～m。该工程采用泥浆护壁冲击钻孔钢筋混凝土灌注桩。设计工程桩168根，桩径800mm，有效桩长30m，桩身强度C30；试桩3根，桩径800mm，有效桩长33.8m，桩身强度C30；锚桩12根，桩径800mm，有效桩长33.75m，桩身强度C30。三、人员组织机构1、项目部组成人员：姓名性别职务职称人数2、劳动力计划表冲击钻机组：10人/台班40人钢筋笼制造组：组长15人泥浆外运组：5人合计：60人四、工程量、施工按次及工期安排根据甲方提供的施工图纸，共有钻孔灌注桩213根，具体工程量如下1、钻孔延伸米约7360.43m（自然地坪标高按-5.3m计算）；2、钢筋笼制造约吨；3、灌注C30商品混凝土约3612.3m3（未含充盈系数）；4、埋设Φ900钢护筒3m；施工按次及工期安排：进场4台22型冲击钻机，日成桩4根，213根钢筋混凝土灌注桩有效工期54天，考虑4天机动工夫，3天放线工夫。施工按次在保证质量和安全的前提下由项目部自行安排。由于现场停电、电力供应不足、设计变更、居民干扰、地下空洞、地质情况不测等非乙方缘由酿成的复工、窝工，工期顺延。五、进场次要施工装备序号机械装备名称型号规格数量制造年份用途1冲击钻机CZ-22型62005成孔2导管等灌注装备62007灌注砼3泥浆运输车32004置换泥浆的清运4泥浆泵220085污水泵220086电焊机72008钢筋笼制安、机械维修等7钢筋笼加工装备12008钢筋笼加工8程度仪12008现场操平9全站仪GTS-33512008测量放线其它配套装备等六、施工前的预备：甲方应做好如下工作：1、负责办理施工答应证，施工前交乙方地质材料1份，施工图2份，并组织图纸会审，场地内建筑红线，控制轴线，水准点进行书面交底。2、负责施工现场的三通一平工作，满足施工用电、用水要求，电源送到现场并拆卸配电箱。施工用电600千瓦，用水每天500吨。3、为乙方施工人员提供临设场地。4、探明并清除桩区内地下管线、砖砼基础、空洞、墓穴等地下妨碍物，基坑回填土须碾压、夯实。5、安排专人谐和解决打桩施工中出现的成绩，如道路通行、邻里纠纷等。6、配备专人对乙方施工进行质量、进度方面的监督，并及时进行逐桩逐项的签验工作。乙方应做好以下工作：编制施工方案（经甲方和监理公司审定后履行）。组织机械进场，解决临时装备。对施工现场一致规划，临时装备、钢筋笼加工场、施工置换泥浆的堆放等地位要兼顾兼顾，以方便施工为好。对全体施工人员进行技术交底和安全教育。分期分批组织原材料进场。各种原材料按规定要求进行测试和化验，不合格的材料决不准进入现场，钢材要有出厂合格证，商品混凝土出示合格证。电焊工提早进入工地加工钢筋笼。正式加工前要作拉力实验，合格后再施焊。七、钻孔灌注桩—压力灌浆施工工艺及操作要点：（一）、工艺流程：机械就位→前方木点距离定桩位→埋设护筒→钻孔→清孔→安放钢筋笼，桩端压力灌浆安装的绑扎固定→安装导管、漏斗→灌注砼→拆除导管和漏斗，拨出护筒→机械移位进入下一根桩施工→达到压力灌浆龄期后进行高压注浆。（二）、操作要点如下：１、机械就位安装：本机械就位采用“自牵法”，要求场地平坦、真实。就位机遇械前后轴用两根250×250×4000MM的方木顺机向垫高，轮胎悬空，让方木承受全部机体分量，并找平、安稳。四条拉线按45°角对称拉紧，地锚埋入地下一米处夯实，机械带有撑杆的用撑杆支持。
