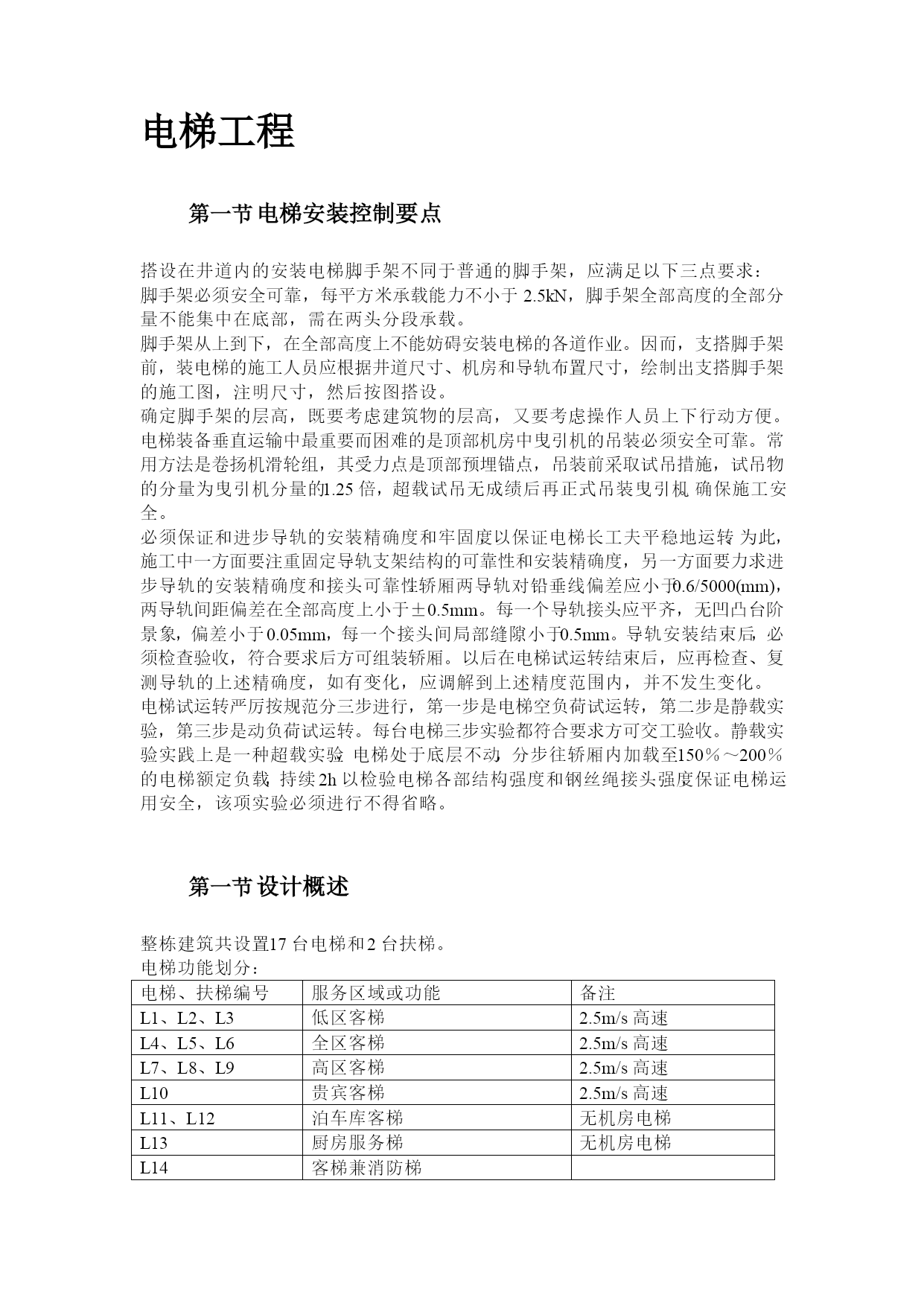

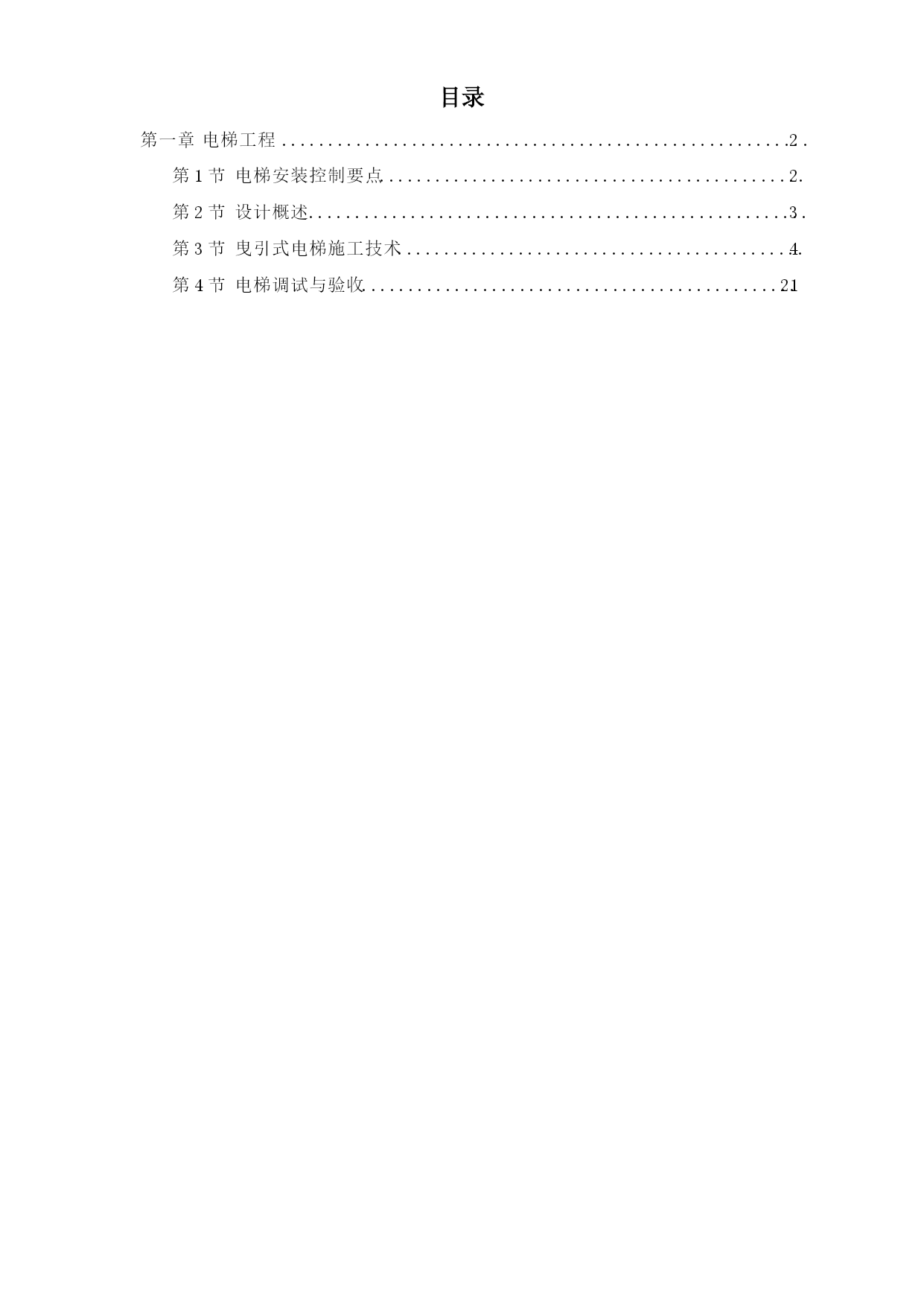

目录TOC\o"1-3"第一章电梯工程PAGEREF_Toc207009172\h2第1节电梯安装控制要点PAGEREF_Toc207009173\h2第2节设计概述PAGEREF_Toc207009174\h3第3节曳引式电梯施工技术PAGEREF_Toc207009175\h4第4节电梯调试与验收PAGEREF_Toc207009176\h21电梯工程电梯安装控制要点搭设在井道内的安装电梯脚手架不同于普通的脚手架，应满足以下三点要求：脚手架必须安全可靠，每平方米承载能力不小于2.5kN，脚手架全部高度的全部分量不能集中在底部，需在两头分段承载。脚手架从上到下，在全部高度上不能妨碍安装电梯的各道作业。因而，支搭脚手架前，装电梯的施工人员应根据井道尺寸、机房和导轨布置尺寸，绘制出支搭脚手架的施工图，注明尺寸，然后按图搭设。确定脚手架的层高，既要考虑建筑物的层高，又要考虑操作人员上下行动方便。电梯装备垂直运输中最重要而困难的是顶部机房中曳引机的吊装必须安全可靠。常用方法是卷扬机滑轮组，其受力点是顶部预埋锚点，吊装前采取试吊措施，试吊物的分量为曳引机分量的1.25倍，超载试吊无成绩后再正式吊装曳引机。确保施工安全。必须保证和进步导轨的安装精确度和牢固度，以保证电梯长工夫平稳地运转。为此，施工中一方面要注重固定导轨支架结构的可靠性和安装精确度，另一方面要力求进步导轨的安装精确度和接头可靠性。轿厢两导轨对铅垂线偏差应小于0.6/5000(mm)，两导轨间距偏差在全部高度上小于±0.5mm。每一个导轨接头应平齐，无凹凸台阶景象，偏差小于0.05mm，每一个接头间局部缝隙小于0.5mm。导轨安装结束后，必须检查验收，符合要求后方可组装轿厢。以后在电梯试运转结束后，应再检查、复测导轨的上述精确度，如有变化，应调解到上述精度范围内，并不发生变化。电梯试运转严厉按规范分三步进行，第一步是电梯空负荷试运转，第二步是静载实验，第三步是动负荷试运转。每台电梯三步实验都符合要求方可交工验收。静载实验实践上是一种超载实验，电梯处于底层不动，分步往轿厢内加载至150％～200％的电梯额定负载，持续2h以检验电梯各部结构强度和钢丝绳接头强度，保证电梯运用安全，该项实验必须进行不得省略。设计概述整栋建筑共设置17台电梯和2台扶梯。电梯功能划分：电梯、扶梯编号服务区域或功能备注L1、L2、L3低区客梯2.5m/s高速L4、L5、L6全区客梯2.5m/s高速L7、L8、L9高区客梯2.5m/s高速L10贵宾客梯2.5m/s高速L11、L12泊车库客梯无机房电梯L13厨房服务梯无机房电梯L14客梯兼消防梯L15客梯兼消防梯2.5m/s高速、不妨碍梯L16、L17食梯E1、E2展厅0.5m/s曳引式电梯施工技术施工流程：导轨安装校正厅门安装曳引机安装对重架安装直流发电机组安装限速器及钢丝绳安装控制柜及电缆安装补偿装置及缓冲器安装曳引绳、补偿绳制作安装拆脚手架安装工作收尾空负荷试运转静负荷试验动负荷试运转交工验收导轨检查验收轿厢组合安装井道划线检查验收电梯和附件清点检查核对图纸资料电梯设备垂直运输井道内搭设脚手架导轨支架安装导轨地面组装井道内设置照明技术交底电梯底坑清理施工方案搭设脚手架搭设脚手架前先清理底坑垃圾。若地坑没打混凝土，立柱下可用50mm厚的木板垫平。架子的钢管之外径48mm，壁厚3～3.5mm为好，组合扣件运用劳动部门批准的单位所制造的合格产品，承重部件必须用玛钢扣件。架子铺设用的脚手板应采用30～50mm厚的木板或轻质金属板，跳板两头用10号铁丝绑牢，跳板的宽度不应小于400mm。为了便于上、下攀登，在脚手架某一侧的各层横梁间，添加梯级，其间隔为300～400mm。脚手架的立管至顶层楼板以下500mm，应考虑为轿箱安装时，便于拆除顶层楼板以上的架子。脚手架应安全安定，其承载能力不得小于2500N／m2。脚手架的型式采用单井字式单立管，具体要求见下图：每隔四层设一层安全网，留意安全网不能刮碰导轨线和门线。厅门口横管顶墙时，要避开厅门开关区域及门头箱的安装地位。脚手架搭设终了后，必须经有关部门全面仔细检查，合格后方可运用。电梯井道施工照明和临时电源照明应采用不高于36V的安全电压。从对重曳引孔放入井道右侧，将木方固定在脚手架上，再将照明线固定在木方上。在首层井道入口处附近设电源开关。井道内应有足够的亮度，并根据需求，在适当的地位设置手把灯插座。顶层和底坑应设2个或2个以上的电灯照明。其它楼层每层设置一个。机房照明电灯数应为2盏或2盏以上。电焊机宜设在顶层，电焊把线从井道至机房内
