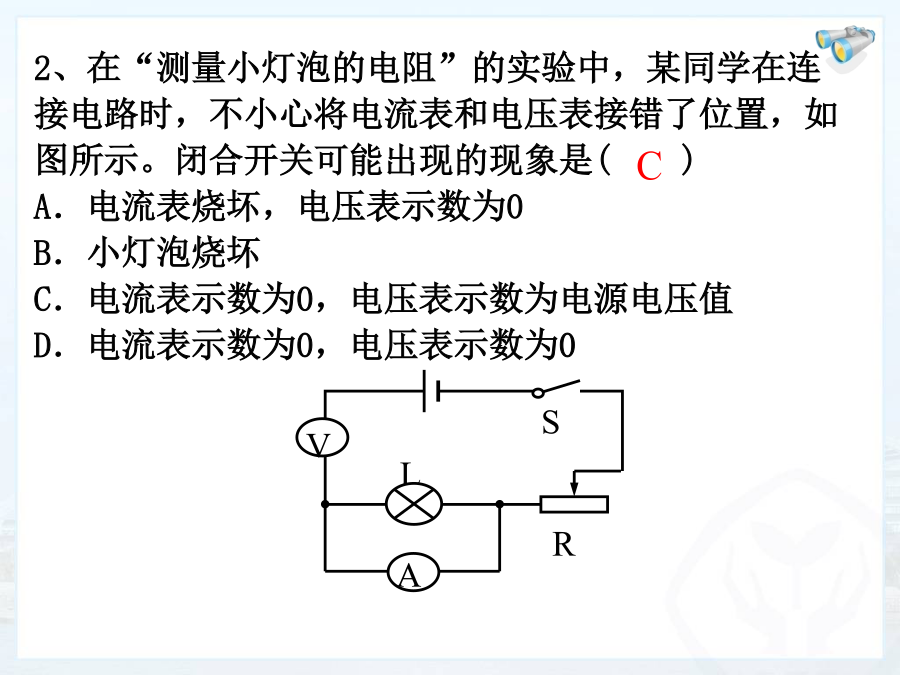

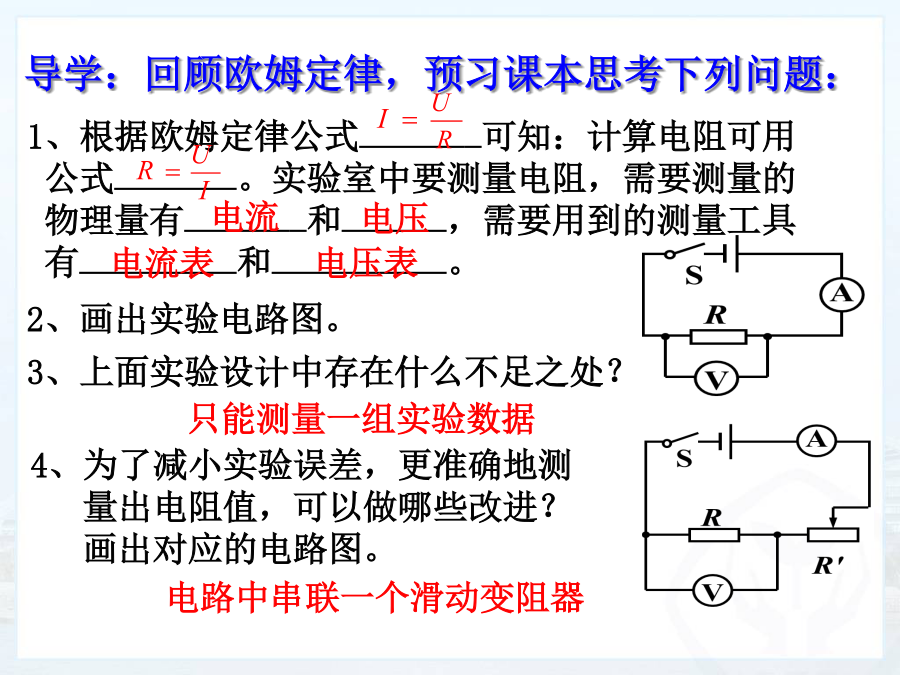

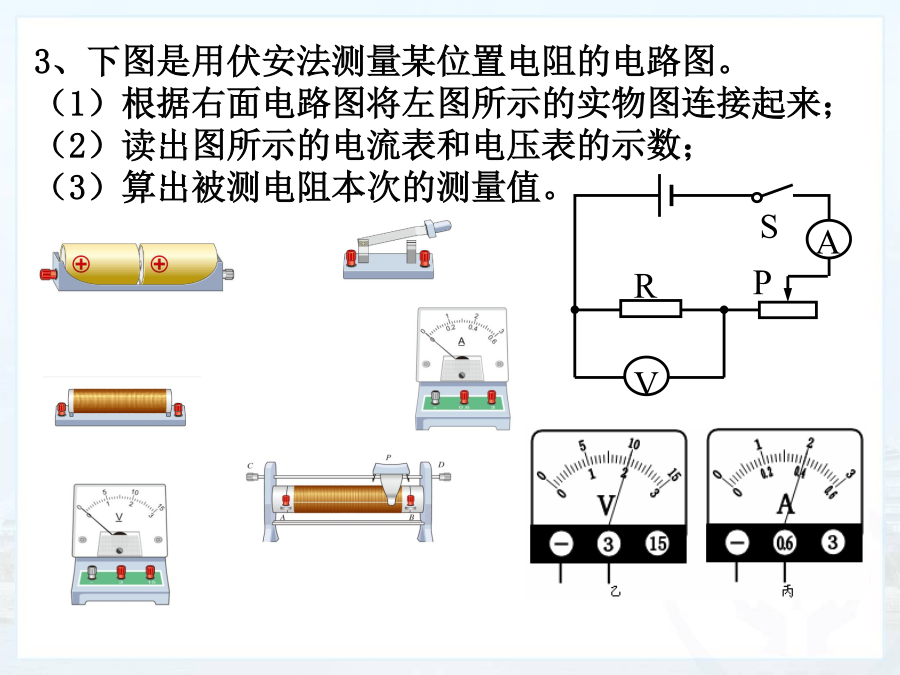

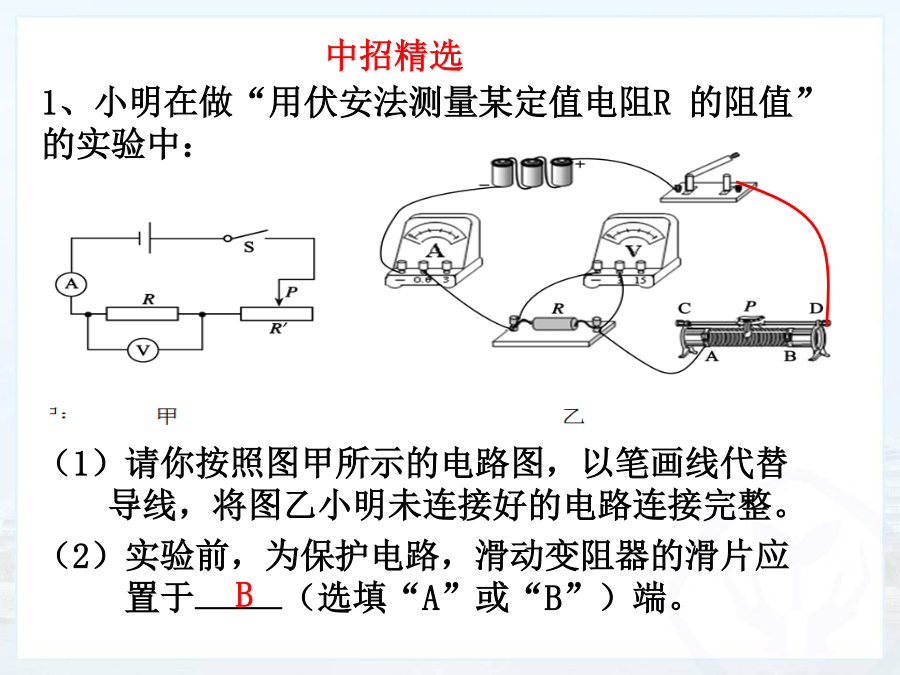

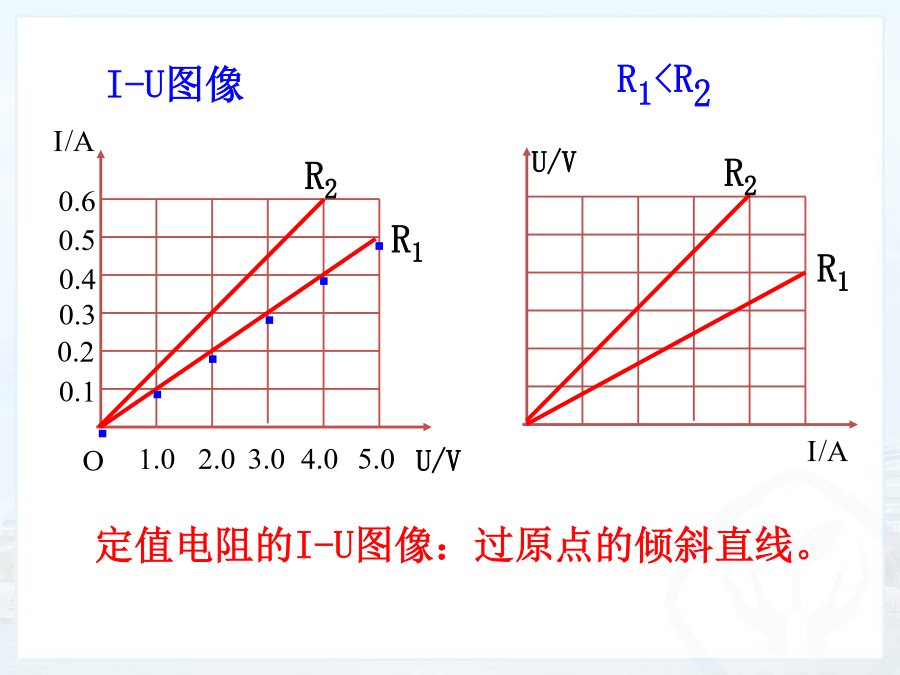

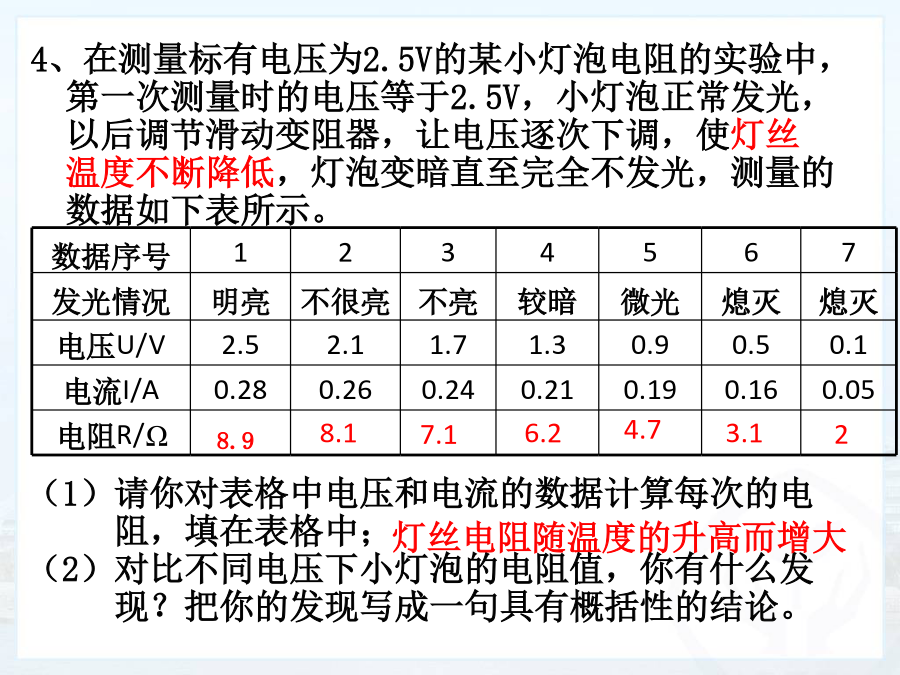

人教版物理九年级第十七章第3节1、根据欧姆定律公式可知：计算电阻可用公式。实验室中要测量电阻，需要测量的物理量有和，需要用到的测量工具有和。5、该实验中，滑动变阻器起到什么作用？1．断开开关，按电路图连接实物。调节滑动变阻器的滑片到阻值最大端；2．闭合开关，调节滑动变阻器的滑片至适当位置，分别读出电流表的示数I、电压表的示数U，并记录在表格中；3．根据公式计算出R的值，并记录在表格中；4．调节滑动变阻器的滑片改变待测电阻中的电流及两端的电压，再测几组数据，并计算R的值。练习2、在“测量小灯泡的电阻”的实验中，某同学在连接电路时，不小心将电流表和电压表接错了位置，如图所示。闭合开关可能出现的现象是()A．电流表烧坏，电压表示数为0B．小灯泡烧坏C．电流表示数为0，电压表示数为电源电压值D．电流表示数为0，电压表示数为03、下图是用伏安法测量某位置电阻的电路图。（1）根据右面电路图将左图所示的实物图连接起来；（2）读出图所示的电流表和电压表的示数；（3）算出被测电阻本次的测量值。4、在测量标有电压为2.5V的某小灯泡电阻的实验中，第一次测量时的电压等于2.5V，小灯泡正常发光，以后调节滑动变阻器，让电压逐次下调，使灯丝温度不断降低，灯泡变暗直至完全不发光，测量的数据如下表所示。1、小明在做“用伏安法测量某定值电阻R的阻值”的实验中：（3）闭合开关，移动滑动变阻器滑片P，发现电压表始终无示数，电流表有示数，其原因可能是（）A．滑动变阻器断路B．R断路C．R短路（4）排除故障后，当电压表的示数如图丙所示时，电流表的示数如图丁所示，则通过定值电阻的电流大小为A，它的阻值是Ω。（3）闭合开关，移动滑动变阻器的滑片P，当电压表的示数为2.5V时，电流表示数如图乙所示，此时小灯泡的电阻约为Ω（保留一位小数）；他把多次测量的电流值和电压绘制成I﹣U图象，发现I﹣U图线是一条曲线，原因是．（4）如果还想测量额定电压为3.8V的小灯泡正常发光时的电阻，但电压表的15V量程已经损坏，在不改变原器材情况下，你的办法是．3、小张在“伏安法”测小灯泡的电阻实验中，连接了如图甲所示的实物图。（3）依据表格中的数据，小张求出小灯泡电阻的平均值，你同意这种做法吗？说出你的理由（作出判断并说出理由）4.小希在测额定电压为2.5V的小灯泡电阻时，设计了如图甲所示的电路图。5、（18河南）小芳利用图13所示的电路测量未知电阻Rx的阻值，阻值大约为5Ω。（4）排除故障后，调节滑动变阻器，记录多组数据。画出了待测电阻Rx的I-U图像，如图15所示。由图像可得Rx=Ω。（5）小芳又设计了一种方案，也测出了Rx的阻值。电路如图16所示，R0为阻值已知的定值电阻，电源电压未知且恒定不变。测量步骤如下：①当开关闭合时，电流表读书为I1；②当开关S1、S2都闭合时，电流表读书为I2；③待测电阻Rx=（用已知和测出的物理量符号表示）
