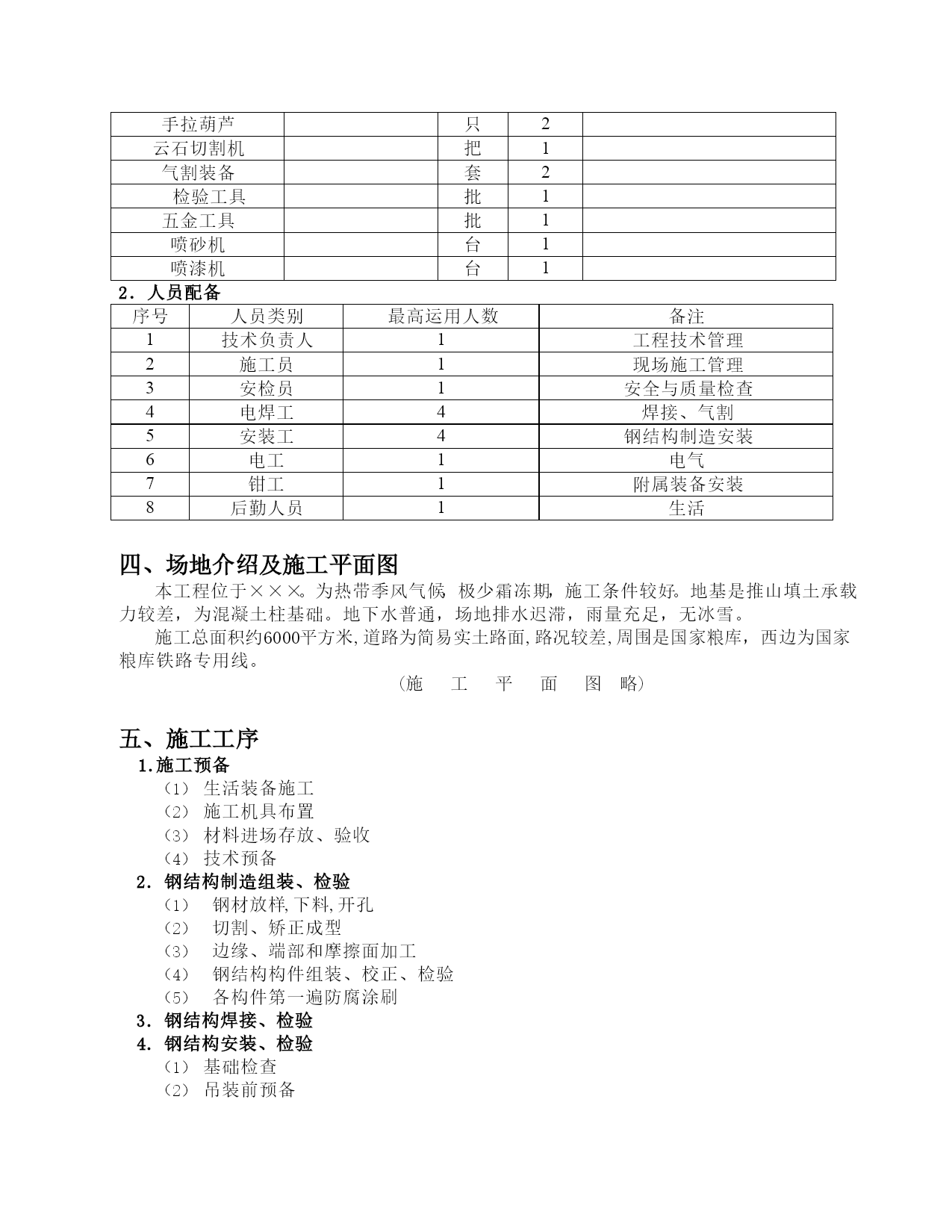

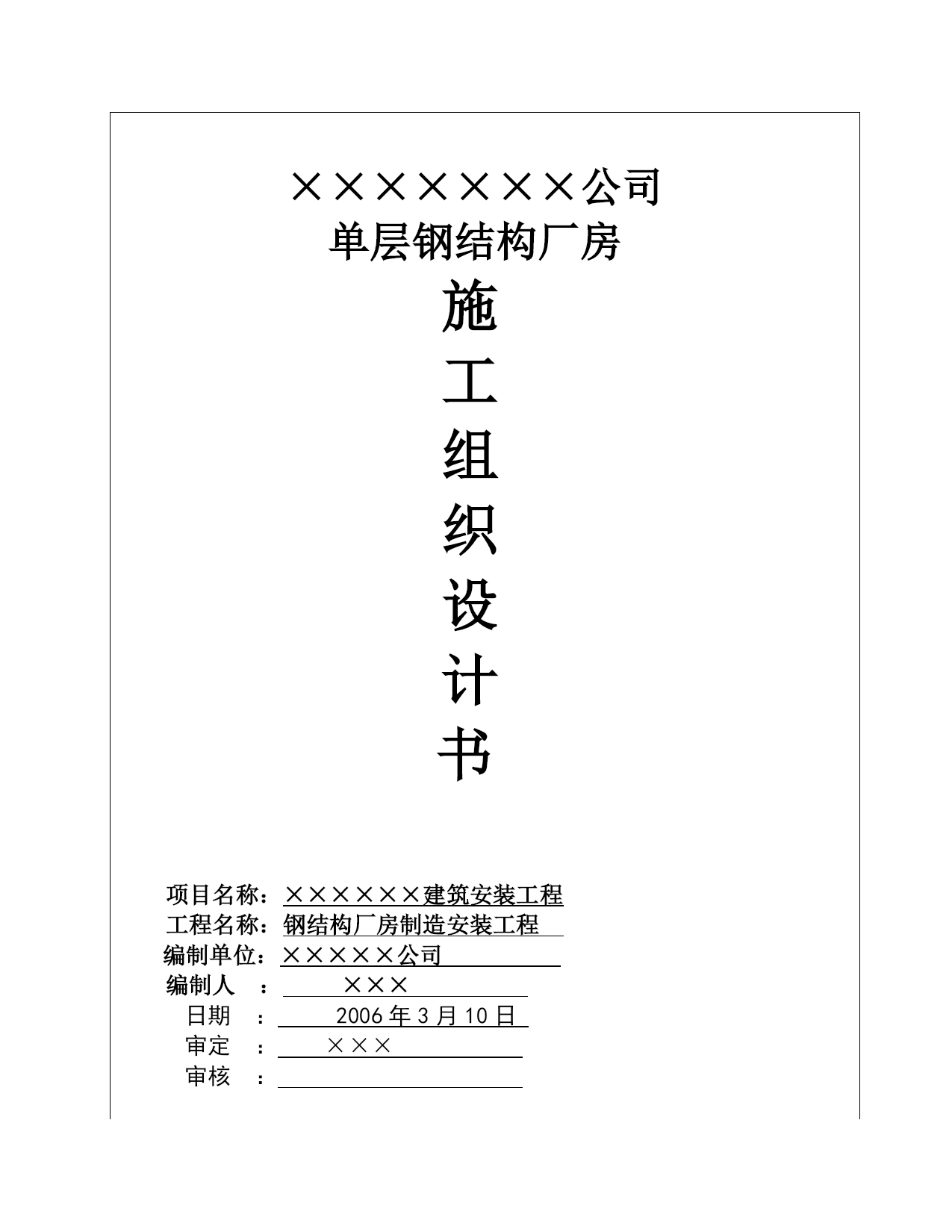

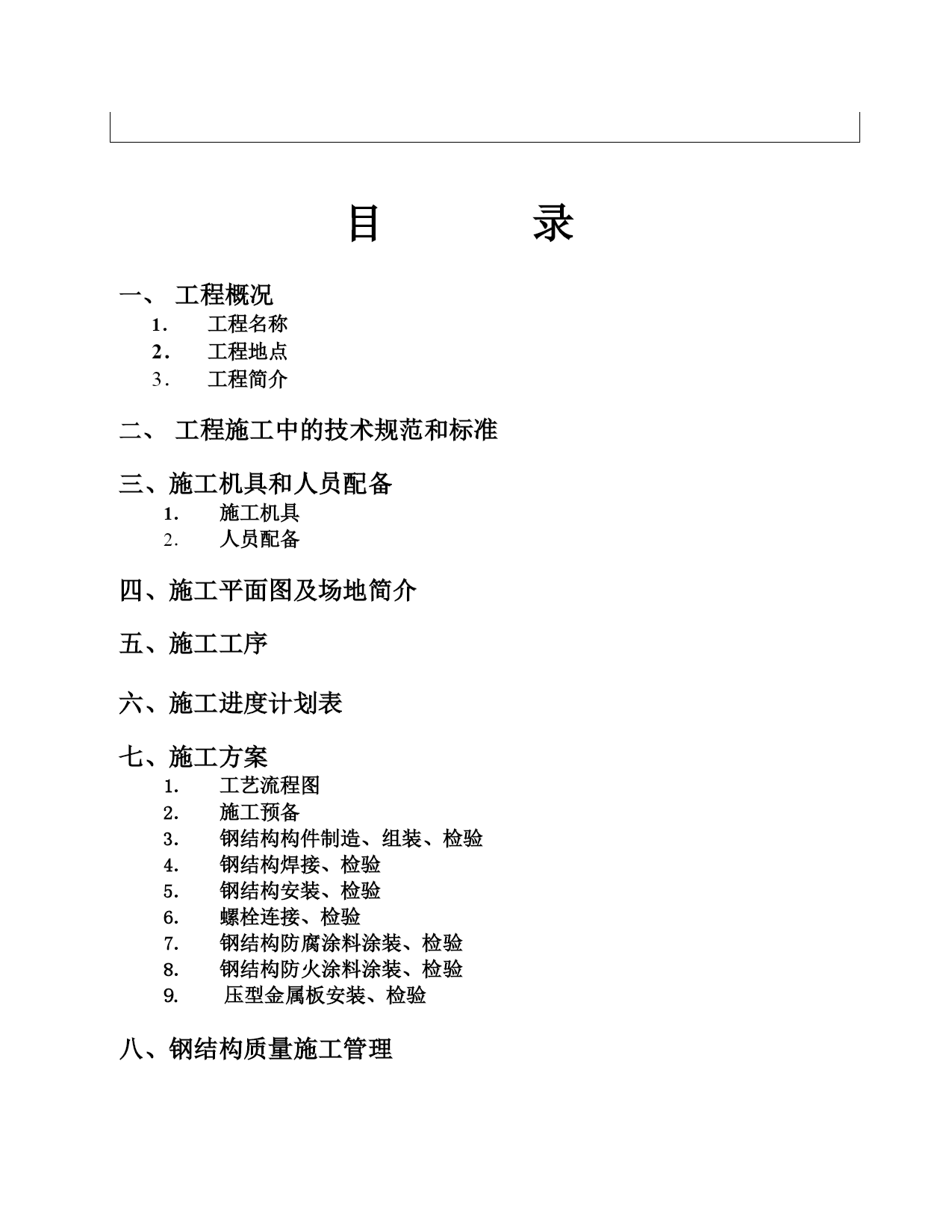

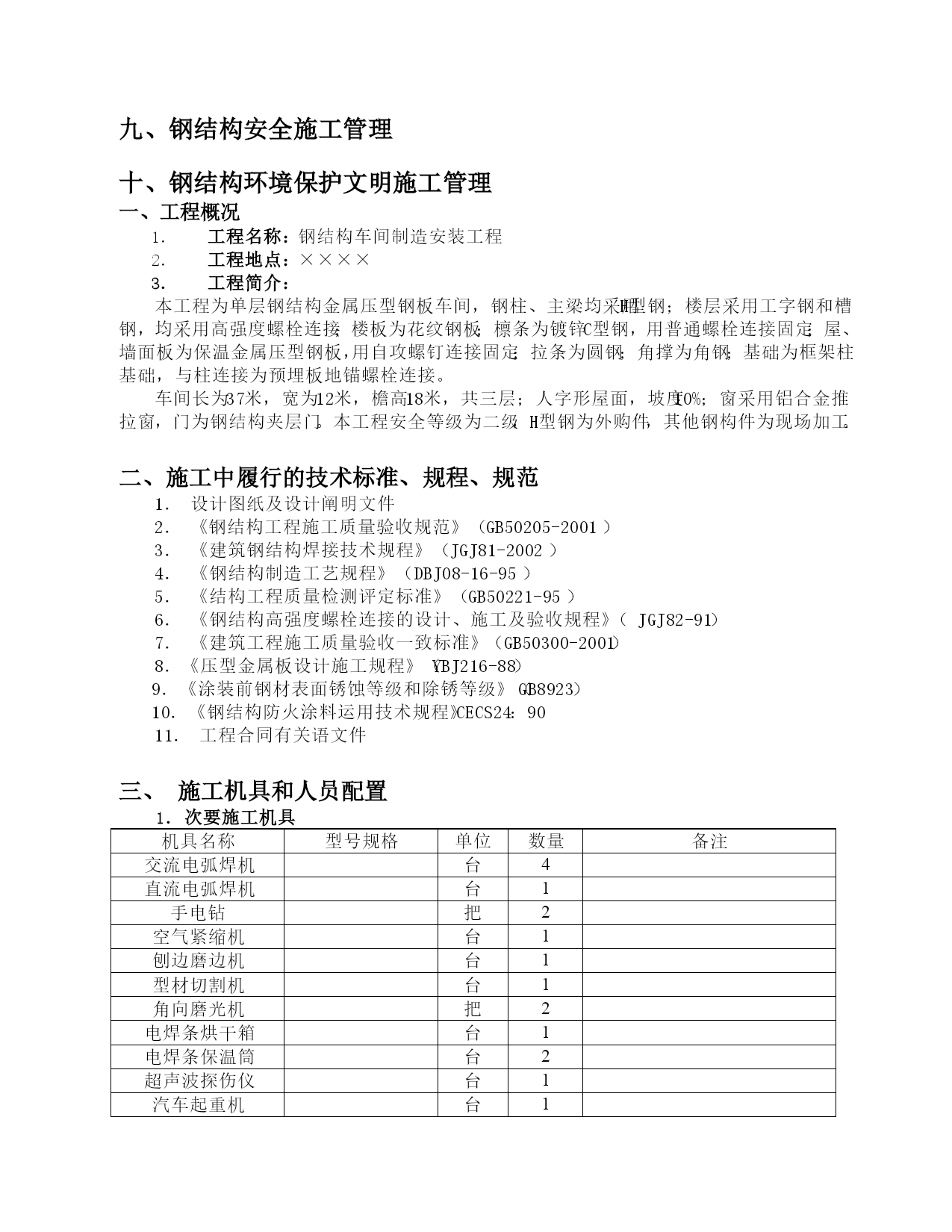

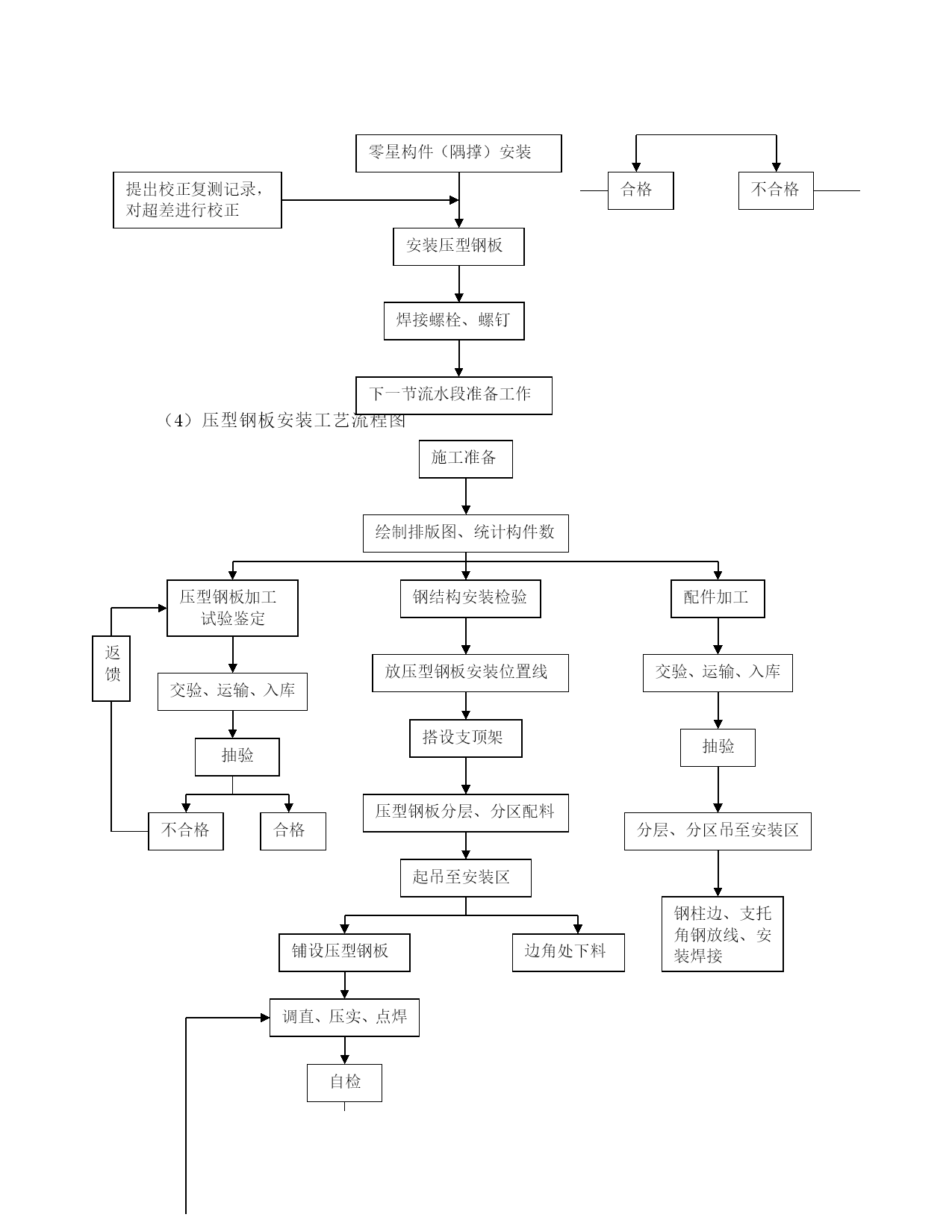

×××××××公司单层钢结构厂房施工组织设计书项目名称：××××××建筑安装工程工程名称：钢结构厂房制造安装工程编制单位：×××××公司编制人：×××日期：2006年3月10日审定：×××审核：目录工程概况工程名称工程地点工程简介工程施工中的技术规范和标准三、施工机具和人员配备施工机具人员配备四、施工平面图及场地简介五、施工工序六、施工进度计划表七、施工方案工艺流程图施工预备钢结构构件制造、组装、检验钢结构焊接、检验钢结构安装、检验螺栓连接、检验钢结构防腐涂料涂装、检验钢结构防火涂料涂装、检验9.压型金属板安装、检验八、钢结构质量施工管理九、钢结构安全施工管理十、钢结构环境保护文明施工管理一、工程概况工程名称：钢结构车间制造安装工程工程地点：××××工程简介：本工程为单层钢结构金属压型钢板车间，钢柱、主梁均采用H型钢；楼层采用工字钢和槽钢，均采用高强度螺栓连接；楼板为花纹钢板；檩条为镀锌C型钢，用普通螺栓连接固定；屋、墙面板为保温金属压型钢板，用自攻螺钉连接固定；拉条为圆钢；角撑为角钢；基础为框架柱基础，与柱连接为预埋板地锚螺栓连接。车间长为37米，宽为12米，檐高18米，共三层；人字形屋面，坡度10%；窗采用铝合金推拉窗，门为钢结构夹层门。本工程安全等级为二级，H型钢为外购件，其他钢构件为现场加工。二、施工中履行的技术标准、规程、规范1．设计图纸及设计阐明文件2．《钢结构工程施工质量验收规范》（GB50205-2001）3．《建筑钢结构焊接技术规程》（JGJ81-2002）4．《钢结构制造工艺规程》（DBJ08-16-95）5．《结构工程质量检测评定标准》（GB50221-95）6．《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82-91）7．《建筑工程施工质量验收一致标准》（GB50300-2001）8．《压型金属板设计施工规程》（YBJ216-88）9．《涂装前钢材表面锈蚀等级和除锈等级》（GB8923）10．《钢结构防火涂料运用技术规程》CECS24：9011．工程合同有关语文件三、施工机具和人员配置次要施工机具机具名称型号规格单位数量备注交流电弧焊机台4直流电弧焊机台1手电钻把2空气紧缩机台1刨边磨边机台1型材切割机台1角向磨光机把2电焊条烘干箱台1电焊条保温筒台2超声波探伤仪台1汽车起重机台1手拉葫芦只2云石切割机把1气割装备套2检验工具批1五金工具批1喷砂机台1喷漆机台12．人员配备序号人员类别最高运用人数备注1技术负责人1工程技术管理2施工员1现场施工管理3安检员1安全与质量检查4电焊工4焊接、气割5安装工4钢结构制造安装6电工1电气7钳工1附属装备安装8后勤人员1生活四、场地介绍及施工平面图本工程位于×××。为热带季风气候，极少霜冻期，施工条件较好。地基是推山填土承载力较差，为混凝土柱基础。地下水普通，场地排水迟滞，雨量充足，无冰雪。施工总面积约6000平方米,道路为简易实土路面,路况较差,周围是国家粮库，西边为国家粮库铁路专用线。(施工平面图略)五、施工工序1.施工预备生活装备施工施工机具布置材料进场存放、验收技术预备2.钢结构制造组装、检验钢材放样,下料,开孔切割、矫正成型边缘、端部和摩擦面加工钢结构构件组装、校正、检验各构件第一遍防腐涂刷3.钢结构焊接、检验4.钢结构安装、检验基础检查吊装前预备钢柱吊装校正钢梁吊装校正钢屋架安装校正其他钢构件安装校正、检验5．螺栓连接、检验普通螺栓连接普通螺栓连接、检验6．钢结构防腐涂料涂装、检验（1）钢构件表面除锈（2）钢结构防腐涂料涂装、检验7.防火涂料涂装、检验8.压型金属板安装、检验9.扫尾与验收（1）工程扫尾（2）交接验收（3）拆除施工装备七、施工方案1．流程图钢结构制造工艺流程图制作工艺材料检验施工详图放样、切割零件校正制孔组装不合格报告检查合格焊接报告无损检验不合格外形尺寸检验合格报告报告清理、喷砂、油漆验收（2）单层钢结构安装工艺流程图检查设备、工具数量及完好情况构件运至中转库准备工作构件分类检查配套高强度螺栓及摩擦面检查构件检查放线及验线（轴线、标高复核）按吊装顺序运至现场分类堆放钢柱标高处理及分中检查构件中心及标高检查安装钢柱、校正柱脚按设计要求焊接固定柱间梁安装高强度螺栓初拧、终拧（或按设计要求进行焊接）吊车梁、平台
