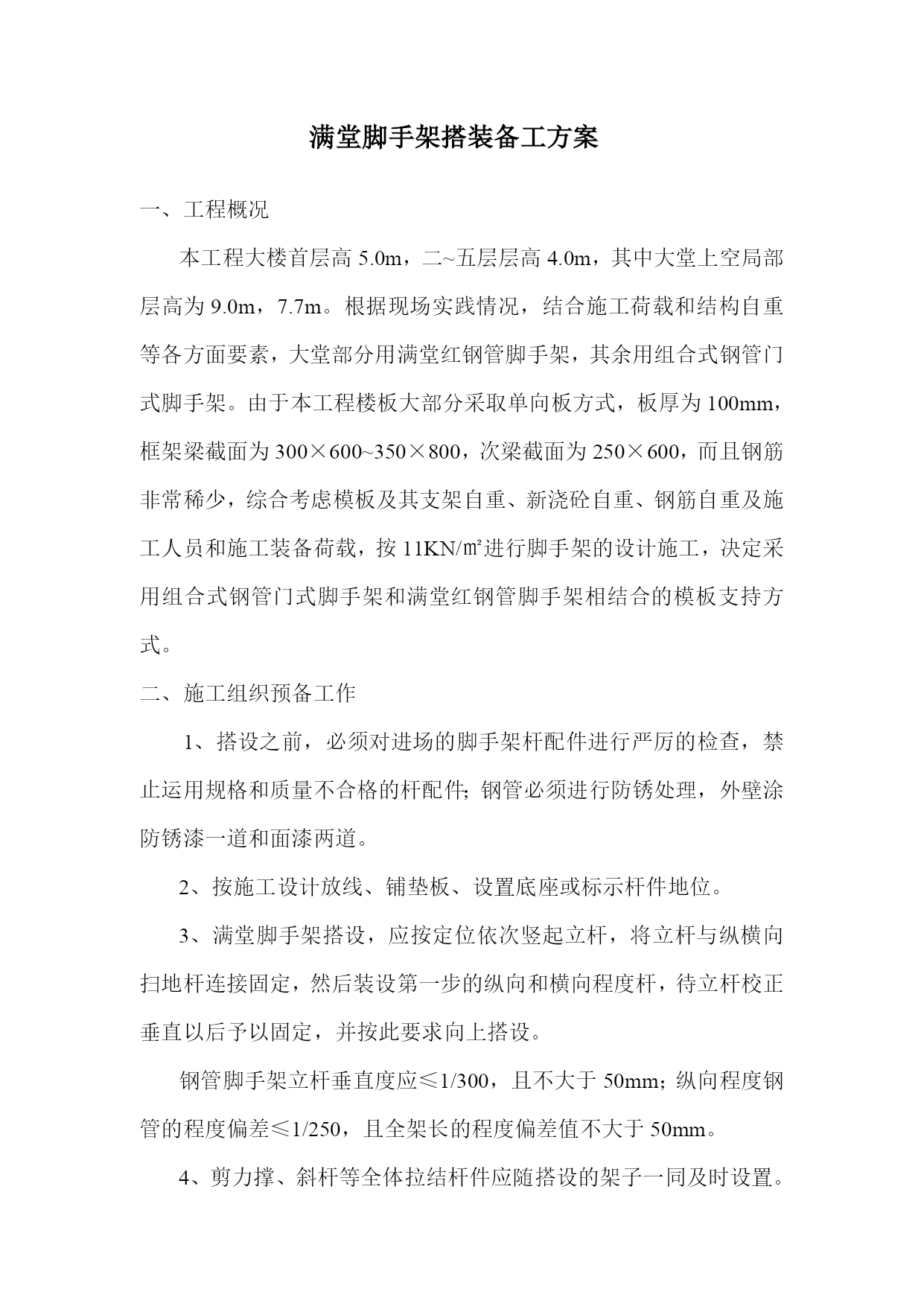

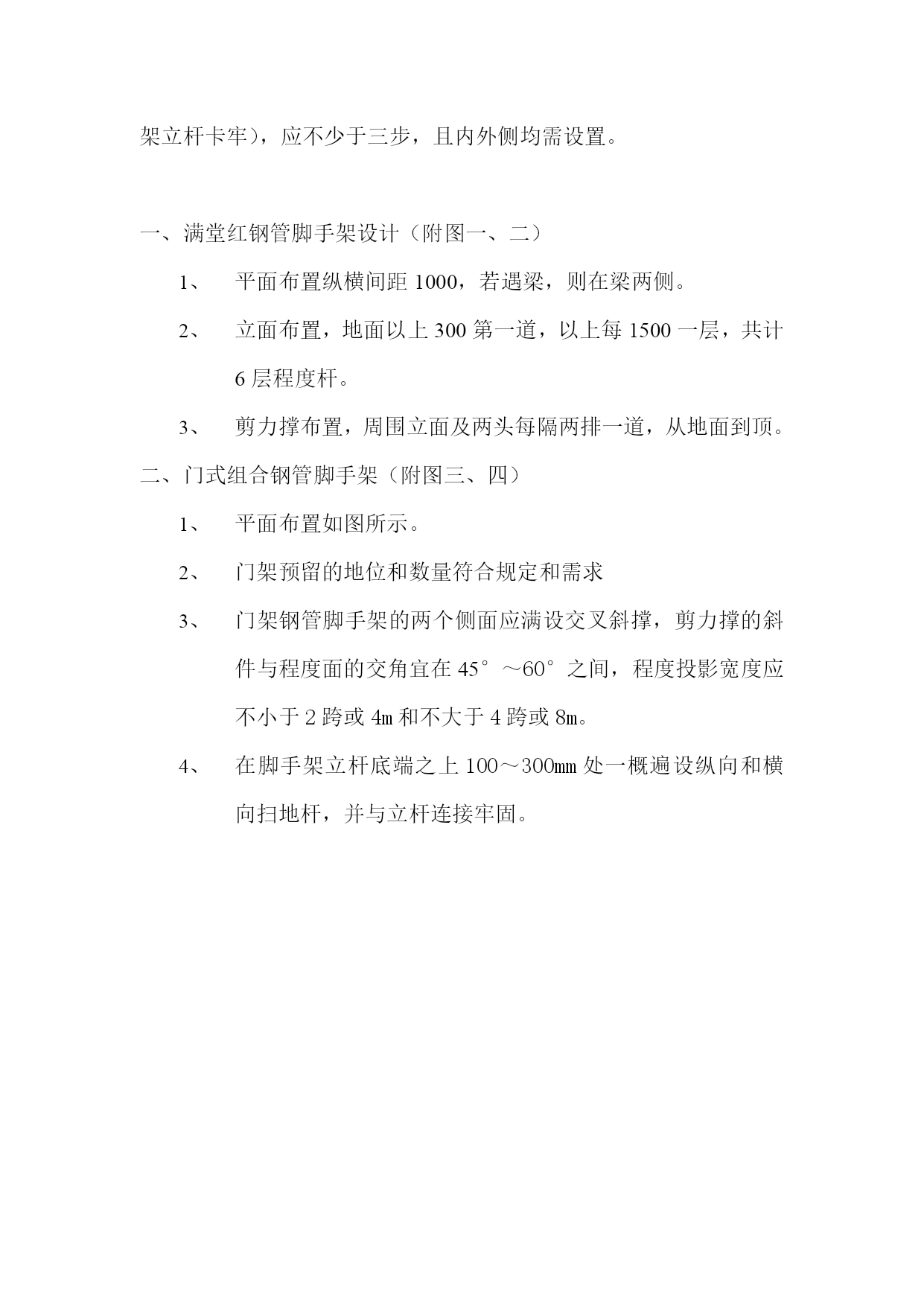

满堂脚手架搭装备工方案一、工程概况本工程大楼首层高5.0m，二~五层层高4.0m，其中大堂上空局部层高为9.0m，7.7m。根据现场实践情况，结合施工荷载和结构自重等各方面要素，大堂部分用满堂红钢管脚手架，其余用组合式钢管门式脚手架。由于本工程楼板大部分采取单向板方式，板厚为100mm，框架梁截面为300×600~350×800，次梁截面为250×600，而且钢筋非常稀少，综合考虑模板及其支架自重、新浇砼自重、钢筋自重及施工人员和施工装备荷载，按11KN/㎡进行脚手架的设计施工，决定采用组合式钢管门式脚手架和满堂红钢管脚手架相结合的模板支持方式。二、施工组织预备工作1、搭设之前，必须对进场的脚手架杆配件进行严厉的检查，禁止运用规格和质量不合格的杆配件；钢管必须进行防锈处理，外壁涂防锈漆一道和面漆两道。2、按施工设计放线、铺垫板、设置底座或标示杆件地位。3、满堂脚手架搭设，应按定位依次竖起立杆，将立杆与纵横向扫地杆连接固定，然后装设第一步的纵向和横向程度杆，待立杆校正垂直以后予以固定，并按此要求向上搭设。钢管脚手架立杆垂直度应≤1/300，且不大于50mm；纵向程度钢管的程度偏差≤1/250，且全架长的程度偏差值不大于50mm。4、剪力撑、斜杆等全体拉结杆件应随搭设的架子一同及时设置。5、运用门式钢管脚手架构配件搭设模板支持架时，数值≥5KN集中荷载的作用点应避开门架横梁中部1/3架宽度范围，或采用加设斜撑双榀门架堆叠交错布置等可靠措施。6、门式钢管脚手架必须按确保全体不变的要求设置全体性拉结杠和其它撑拉、连墙措施。三、满堂脚手架搭设留意事项1、全部钢管立柱底部必须加设承载垫板。2、集中荷载的作用点应避开程度杆件的中部，尽量靠近立杆。3、为避免支持架受载后产生曲折的变形，立杆全高最少有2道双向平杆拉结；底平杆距楼地面小于300mm,平行步距不应大于2.0m，自在端长度不大于1m，超过此步距时，应添加拉结平杆的设置。4、旋转扣件和对接扣件的抗滑必须确保拧紧牢固，必要时增设构件加牢。四、门式钢管脚手架搭设留意事项1、搭设按次：铺设垫板→自一端开始立门架，并随即装剪力撑→装通长大横杆→照上述步骤逐层向上安装→装加强全体刚度的剪力撑2、搭设时要严厉控制首层门架的垂直度，必然要使门架竖杆在两个方向的垂直偏差均在2mm之内，顶部程度偏差控制在5mm内。3、安装门架时上下门架竖杆之间要对齐，对中偏差不应大于3mm,并相应调解门架的垂直和程度度。4、脚手架下部内外侧要加设通长的大横杆（ø48钢管用扣件与门架立杆卡牢），应不少于三步，且内外侧均需设置。一、满堂红钢管脚手架设计（附图一、二）平面布置纵横间距1000，若遇梁，则在梁两侧。立面布置，地面以上300第一道，以上每1500一层，共计6层程度杆。剪力撑布置，周围立面及两头每隔两排一道，从地面到顶。二、门式组合钢管脚手架（附图三、四）平面布置如图所示。门架预留的地位和数量符合规定和需求门架钢管脚手架的两个侧面应满设交叉斜撑，剪力撑的斜件与程度面的交角宜在45°～60°之间，程度投影宽度应不小于2跨或4m和不大于4跨或8m。在脚手架立杆底端之上100～300mm处一概遍设纵向和横向扫地杆，并与立杆连接牢固。
