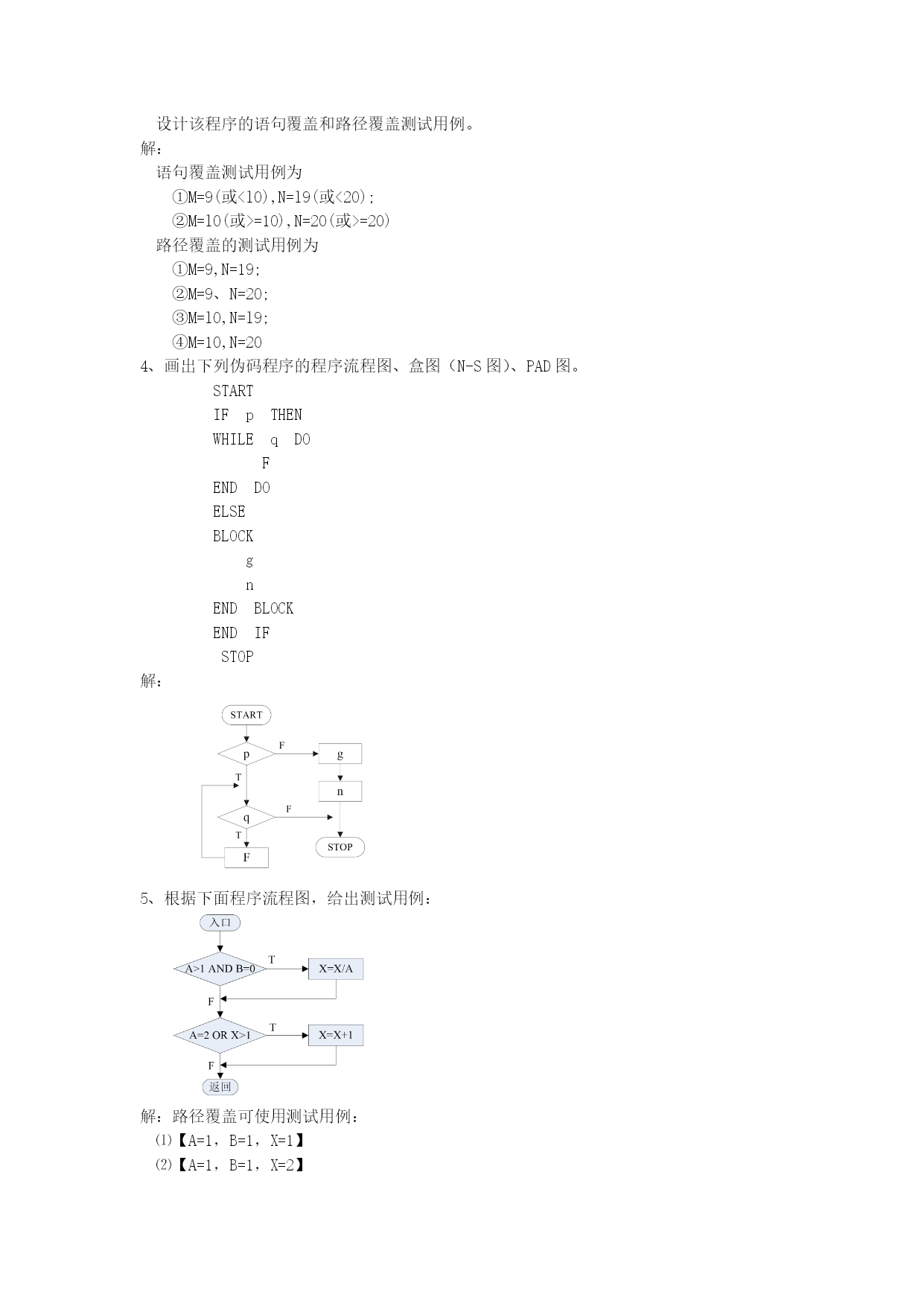

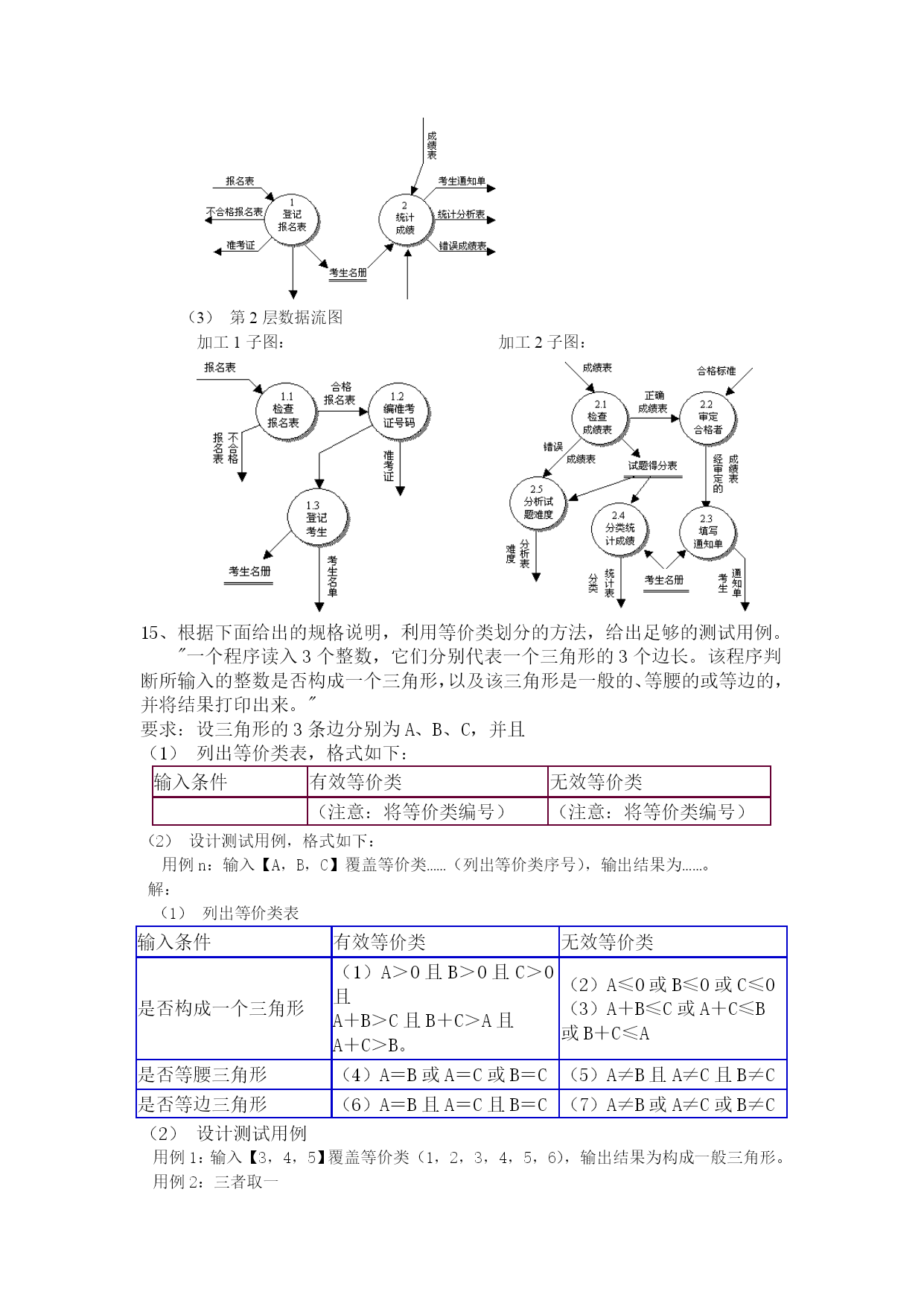

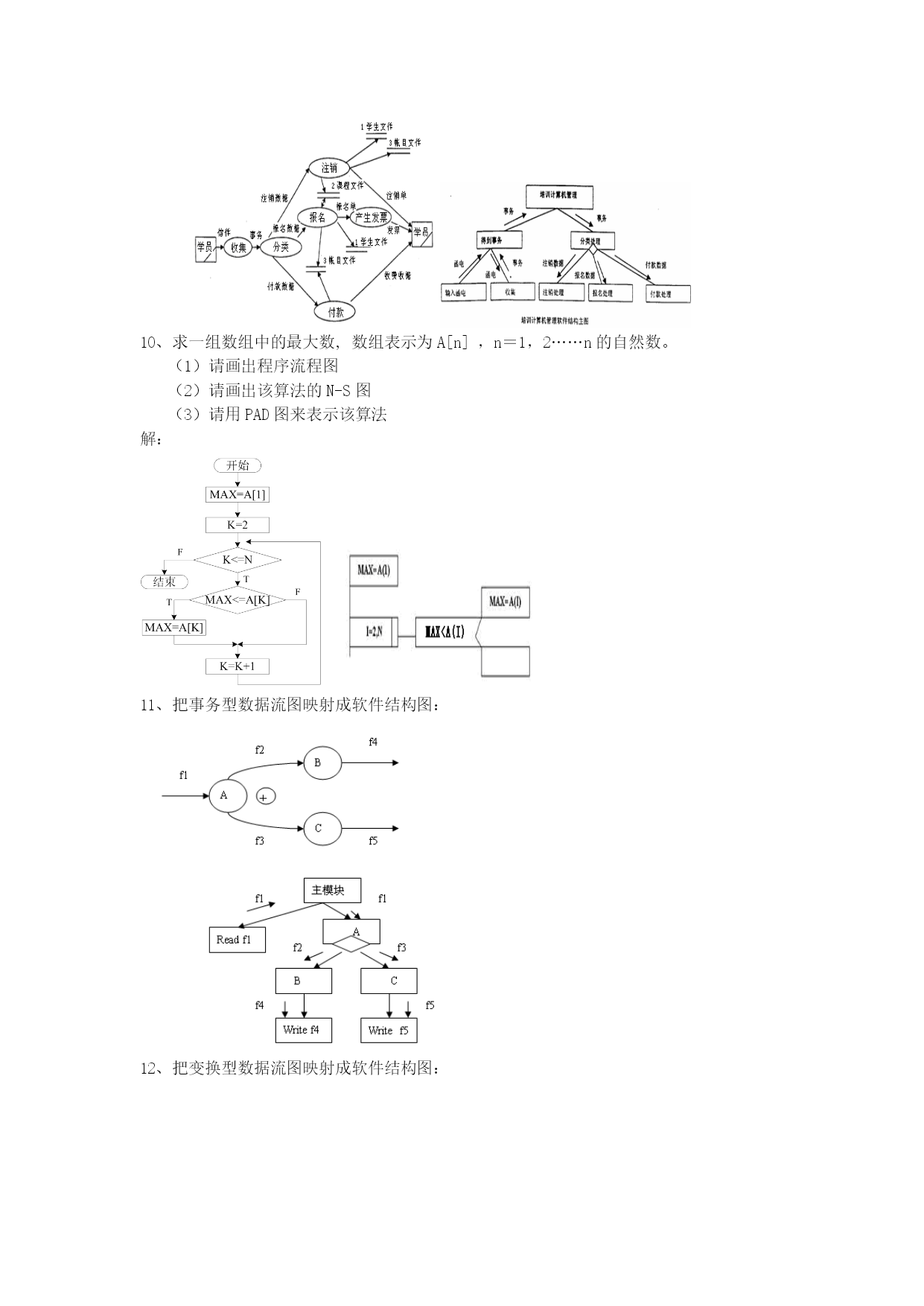

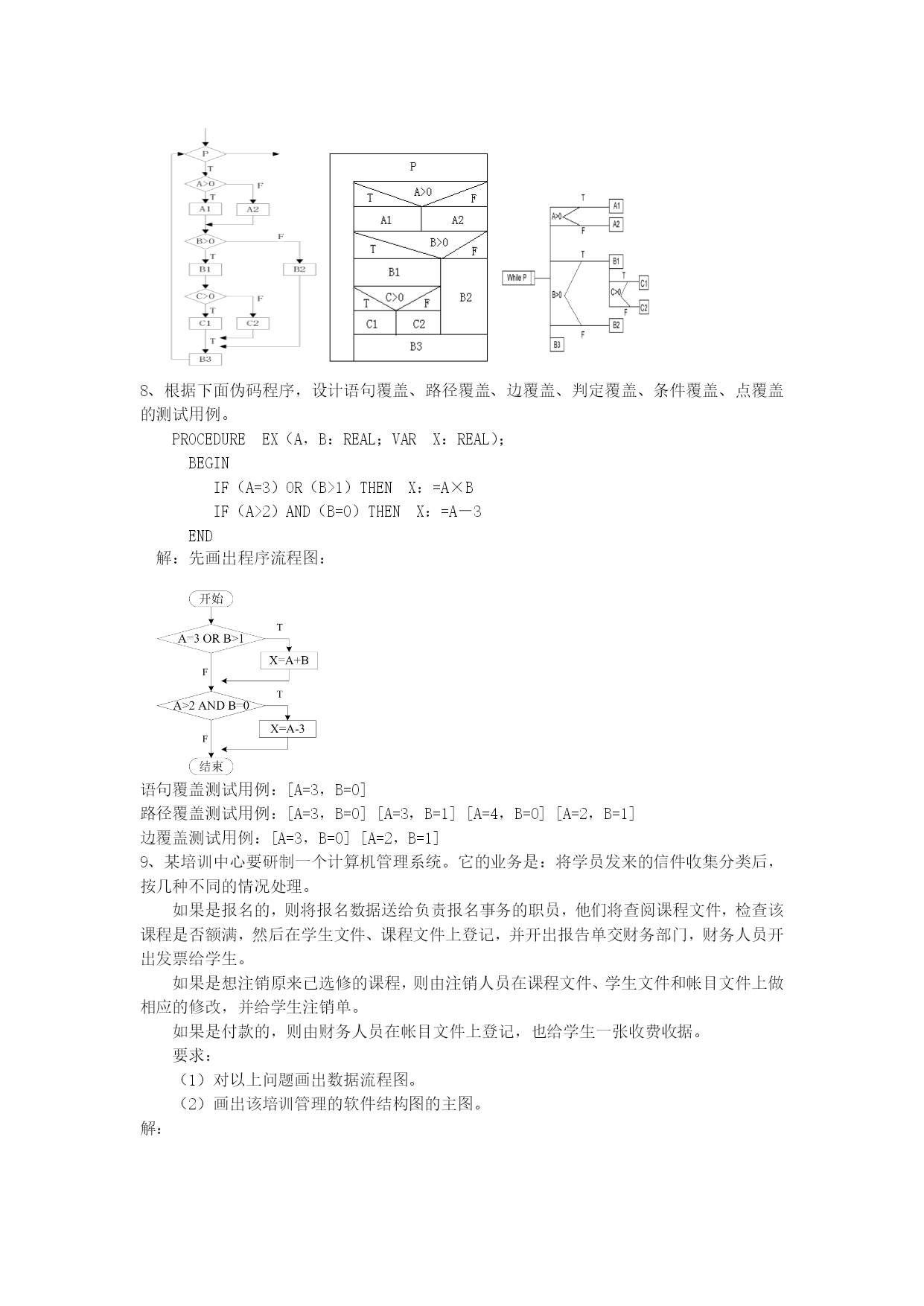

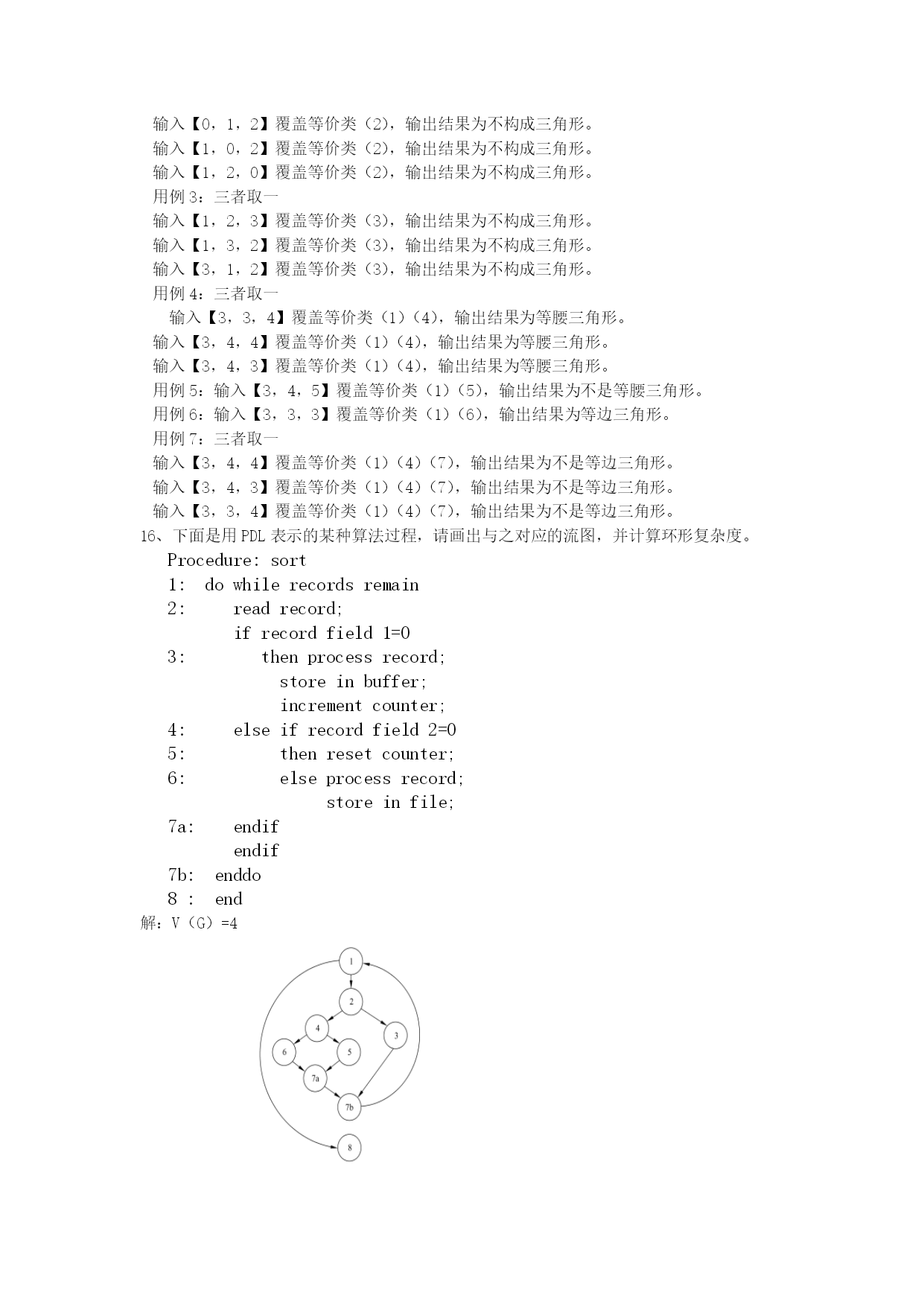

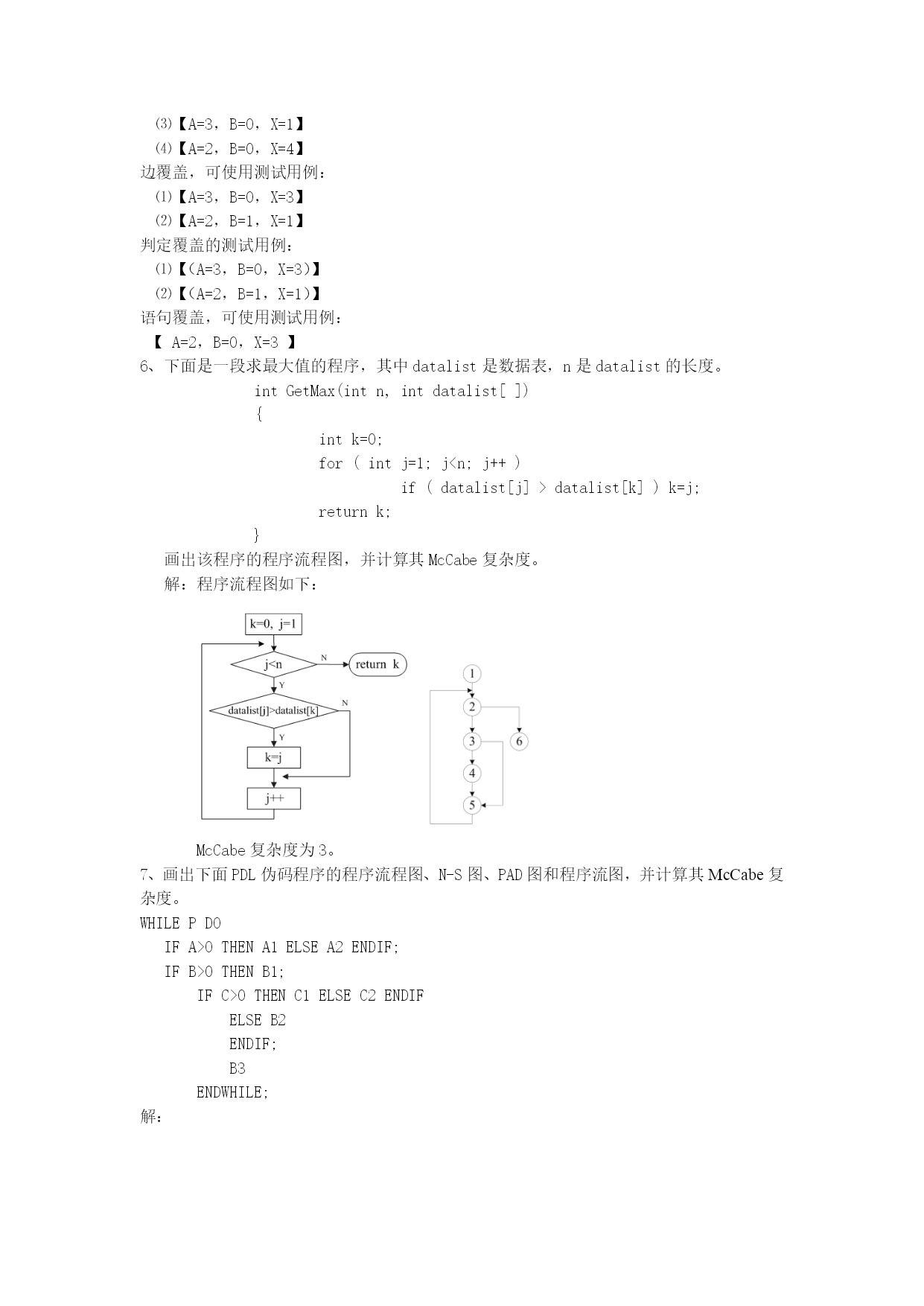

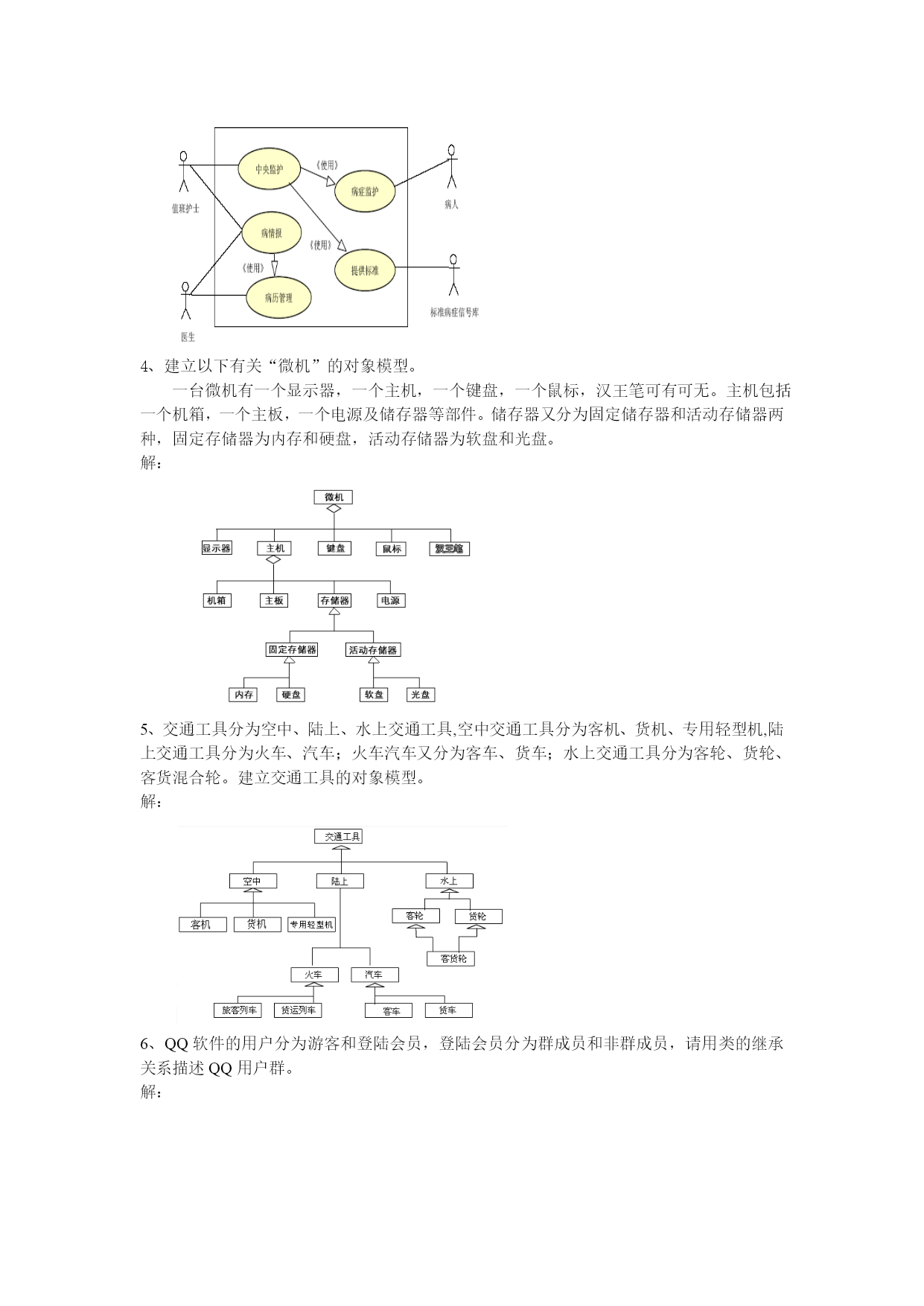

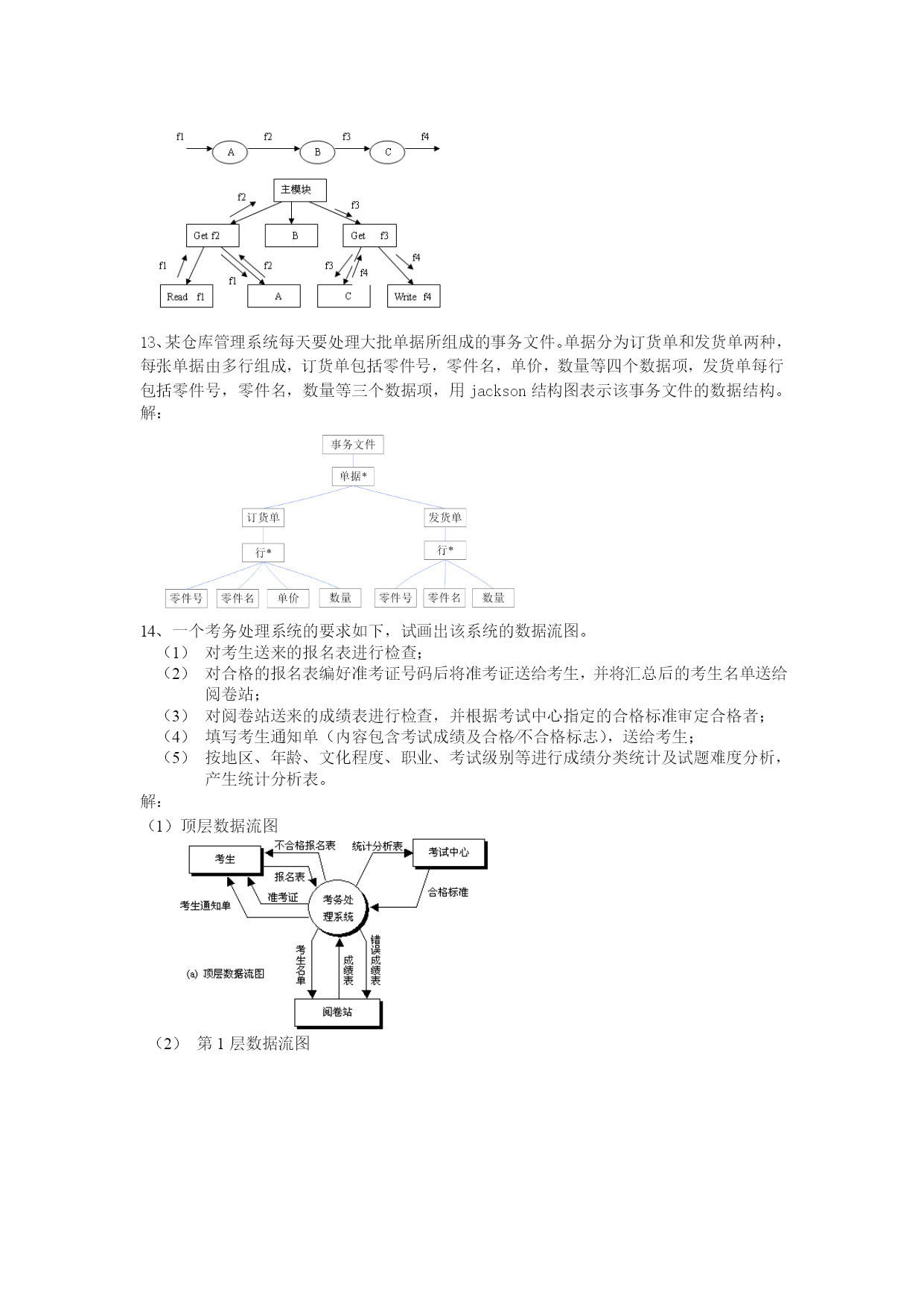

软件工程综合应用例题第一部分《结构化软件开发方法》1、根据下列描述，画出教材征订系统的第一层数据流图。学生入学后到教材科订书，教材科根据教材库存情况分析是否需要买书，如需购买，则向书店购买。各种资金往来通过学校的会计科办理。解：2、高考录取统分子系统有如下功能：(1)计算标准分：根据考生原始分计算，得到标准分，存入考生分数文件；(2)计算录取线分：根据标准分、招生计划文件中的招生人数，计算录取线，存入录取线文件。试根据要求画出该系统的数据流程图，并将其转换为软件结构图。解：（1）数据流图：（2）软件结构图：①原始分②标准分③招生计划④录取线3、有下列伪码程序:STARTINPUT(M,N)IFM>=10THENX:=10ELSEX:=lENDIFIFN>=20THENY:=20ELSEY:=2ENDIFPRINT(X,Y)STOP设计该程序的语句覆盖和路径覆盖测试用例。解：语句覆盖测试用例为①M=9(或<l0),N=l9(或<20);②M=l0(或>=10),N=20(或>=20)路径覆盖的测试用例为①M=9,N=19;②M=9、N=20;③M=l0,N=l9;④M=10,N=204、画出下列伪码程序的程序流程图、盒图（N-S图）、PAD图。STARTIFpTHENWHILEqDOFENDDOELSEBLOCKgnENDBLOCKENDIFSTOP解：5、根据下面程序流程图，给出测试用例：解：路径覆盖可使用测试用例：⑴【A=1，B=1，X=1】⑵【A=1，B=1，X=2】⑶【A=3，B=0，X=1】⑷【A=2，B=0，X=4】边覆盖，可使用测试用例：⑴【A=3，B=0，X=3】⑵【A=2，B=1，X=1】判定覆盖的测试用例：⑴【（A=3，B=0，X=3）】⑵【（A=2，B=1，X=1）】语句覆盖，可使用测试用例：【A=2，B=0，X=3】6、下面是一段求最大值的程序，其中datalist是数据表，n是datalist的长度。intGetMax(intn,intdatalist[]){intk=0;for(intj=1;j<n;j++)if(datalist[j]>datalist[k])k=j;returnk;}画出该程序的程序流程图，并计算其McCabe复杂度。解：程序流程图如下：McCabe复杂度为3。7、画出下面PDL伪码程序的程序流程图、N-S图、PAD图和程序流图，并计算其McCabe复杂度。WHILEPDOIFA>OTHENA1ELSEA2ENDIF;IFB>0THENB1;IFC>0THENC1ELSEC2ENDIFELSEB2ENDIF;B3ENDWHILE;解：8、根据下面伪码程序，设计语句覆盖、路径覆盖、边覆盖、判定覆盖、条件覆盖、点覆盖的测试用例。PROCEDUREEX（A，B：REAL；VARX：REAL）；BEGINIF（A=3）OR（B>1）THENX：=A×BIF（A>2）AND（B=0）THENX：=A－3END解：先画出程序流程图：语句覆盖测试用例：[A=3，B=0]路径覆盖测试用例：[A=3，B=0][A=3，B=1][A=4，B=0][A=2，B=1]边覆盖测试用例：[A=3，B=0][A=2，B=1]9、某培训中心要研制一个计算机管理系统。它的业务是：将学员发来的信件收集分类后，按几种不同的情况处理。如果是报名的，则将报名数据送给负责报名事务的职员，他们将查阅课程文件，检查该课程是否额满，然后在学生文件、课程文件上登记，并开出报告单交财务部门，财务人员开出发票给学生。如果是想注销原来已选修的课程，则由注销人员在课程文件、学生文件和帐目文件上做相应的修改，并给学生注销单。如果是付款的，则由财务人员在帐目文件上登记，也给学生一张收费收据。要求：（1）对以上问题画出数据流程图。（2）画出该培训管理的软件结构图的主图。解：10、求一组数组中的最大数,数组表示为A[n]，n＝1，2……n的自然数。（1）请画出程序流程图（2）请画出该算法的N-S图（3）请用PAD图来表示该算法解：11、把事务型数据流图映射成软件结构图：12、把变换型数据流图映射成软件结构图：13、某仓库管理系统每天要处理大批单据所组成的事务文件。单据分为订货单和发货单两种，每张单据由多行组成，订货单包括零件号，零件名，单价，数量等四个数据项，发货单每行包括零件号，零件名，数量等三个数据项，用jackson结构图表示该事务文件的数据结构。解：HYPERLINK"http://student.zjzk.c
