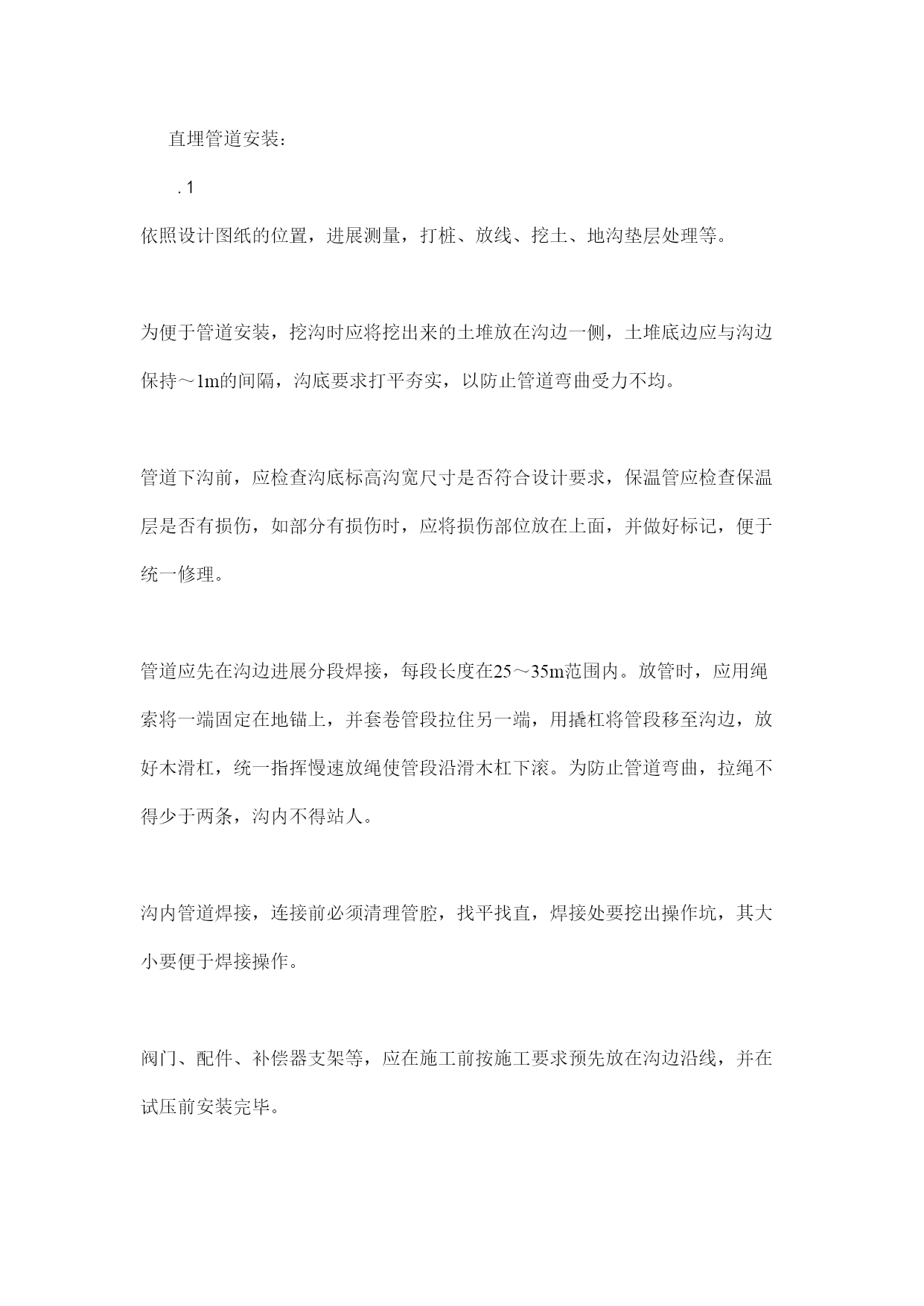

室外供热管道安装1范围本工艺标准适用于民用建筑群（小区）饱和蒸汽压力不大于，热水温度不超过150℃的室外采暖及生活热水供给管道（包括直埋、地沟或架空管道）安装工程。2施工预备材料要求：管材：碳素钢管、无缝钢管、镀锌碳素钢管应有产品合格证，管材不得弯曲、锈蚀、无飞刺、重皮及凹凸不平等缺陷。管件符合现行标准，有出厂合格证、无偏扣、乱扣、方扣、断丝和角度不准等缺陷。各类阀门有出厂合格证，规格、型号、强度和紧密性试验符合设计要求。丝扣无损伤，铸造无毛刺、无裂纹，开关灵敏紧密，手轮无损伤。附属装置：减压器、疏水器、过滤器、补偿器、法兰等应符合设计要求应有产品合格证及说明书。型钢、圆钢、管卡、螺栓、螺母、油、麻、垫、电气焊条等符合设计要求。主要机具：机具：砂轮锯、套丝机、台钻、电焊机、煨弯器等。工具：套丝板、压力案、管钳、活板子、手锯、手锤、台虎钳、电气焊工具、钢卷尺、水平、小线等。作业条件：安装无地沟管道，必须在沟底找平夯实，沿管线铺设位置无杂物，沟宽及沟底标高尺寸复核无误。安装地沟内的干管，应在管沟砌完后，盖沟盖板前，安装好托吊卡架。安装架空的干管，应先搭好脚手架，稳装好管道支架后进展。3操作工艺工艺流程：直埋：→防腐保温放线定位→→挖管沟→管道敷设→补偿器安装→水压试验→→砌井、铺底砂防腐保温修补→填盖细砂→回填土夯实管沟：放线定位→挖土方→砌管沟→卡架制安装→管道安装→补偿器安装→水压试验→防腐保温→盖沟盖板→回填土架设：放线定位→卡架安装→管道安装→补偿器安装→水压试验→防腐保温直埋管道安装：.1依照设计图纸的位置，进展测量，打桩、放线、挖土、地沟垫层处理等。为便于管道安装，挖沟时应将挖出来的土堆放在沟边一侧，土堆底边应与沟边保持～1m的间隔，沟底要求打平夯实，以防止管道弯曲受力不均。管道下沟前，应检查沟底标高沟宽尺寸是否符合设计要求，保温管应检查保温层是否有损伤，如部分有损伤时，应将损伤部位放在上面，并做好标记，便于统一修理。管道应先在沟边进展分段焊接，每段长度在25～35m范围内。放管时，应用绳索将一端固定在地锚上，并套卷管段拉住另一端，用撬杠将管段移至沟边，放好木滑杠，统一指挥慢速放绳使管段沿滑木杠下滚。为防止管道弯曲，拉绳不得少于两条，沟内不得站人。沟内管道焊接，连接前必须清理管腔，找平找直，焊接处要挖出操作坑，其大小要便于焊接操作。阀门、配件、补偿器支架等，应在施工前按施工要求预先放在沟边沿线，并在试压前安装完毕。管道水压试验，应按设计要求和标准规定，办理隐检试压手续，把水泄净。管道防腐，应预先集中处理，管道两端留出焊口的间隔，焊口处的防腐在试压完后再处理。回填土时要在保温管四周填100mm细砂，再填300mm素土，用人工分层回填土夯实。管道穿越马路处埋深少于800mm时，应做简易管沟，加盖混凝土盖板，沟内填砂处理。地沟管道安装：在不通行地沟安装管道时，应在土建垫层完毕后立即进展安装。土建打好垫层后，按图纸标高进展复查并在垫层上弹出地沟的中心线，按规定间距安放支座及滑动支架。管道应先在沟边分段连接，管道放在支座上时，用水平尺找平找正。安装在滑动支架上时，要在补偿器拉伸并找正位置后才能焊接。通行地沟的管道应安装在地沟的一侧或两侧，支架应采纳型钢，支架的间距要求见表1-28。管道的坡度应按设计规定确定。支架最大间距表1-28管径(mm)1520253240507080100125150200不保温(mm)保温(mm)支架安装要平直结实，同一地沟内有几层管道时，安装顺序应从最下面一层开场，再安装上面的管道，为了便于焊接，焊接连接口要选在便于操作的位置。遇有伸缩器时，应在预制时按标准要求做好预拉伸并作好支撑，按位置固定，与管道连接。管道安装时坐标、标高、坡度、甩口位置、变径等复核无误后，再把吊卡架螺栓紧好，最后焊结实定卡处的止动板。冲水试压，冲洗管道办理隐检手续，把水泄净。管道防腐保温，应符合设计要求和施工标准规定，最后将管沟清理洁净。架空管道安装：按设计规定的安装位置、坐标，量出支架上的支座位置，安装支座。支架安装结实后，进展架设管道安装，管道和管件应在地面组装，长度以便于吊装为宜。管道吊装，可采纳机械或人工起吊，绑扎管道的钢丝绳吊点位置，应使管道不产生弯曲为宜。已吊装尚未连接的管段，要用支架上的卡子固定好。采纳丝扣连接的管道，吊装后随即连接；采纳焊接时，管道全部吊装完毕后再焊接。焊缝不许设在托架和支座上，管道间的连接焊缝与支架间的间隔应大于150～200mｍ。按设计和施工各规定位置，分别安装阀门、集气罐、补偿器等附属设备并与管道连接好。管道安装完毕，要用水平尺在每段管上进展一次复核，找正调直，使管道在一条直线上。摆正在
