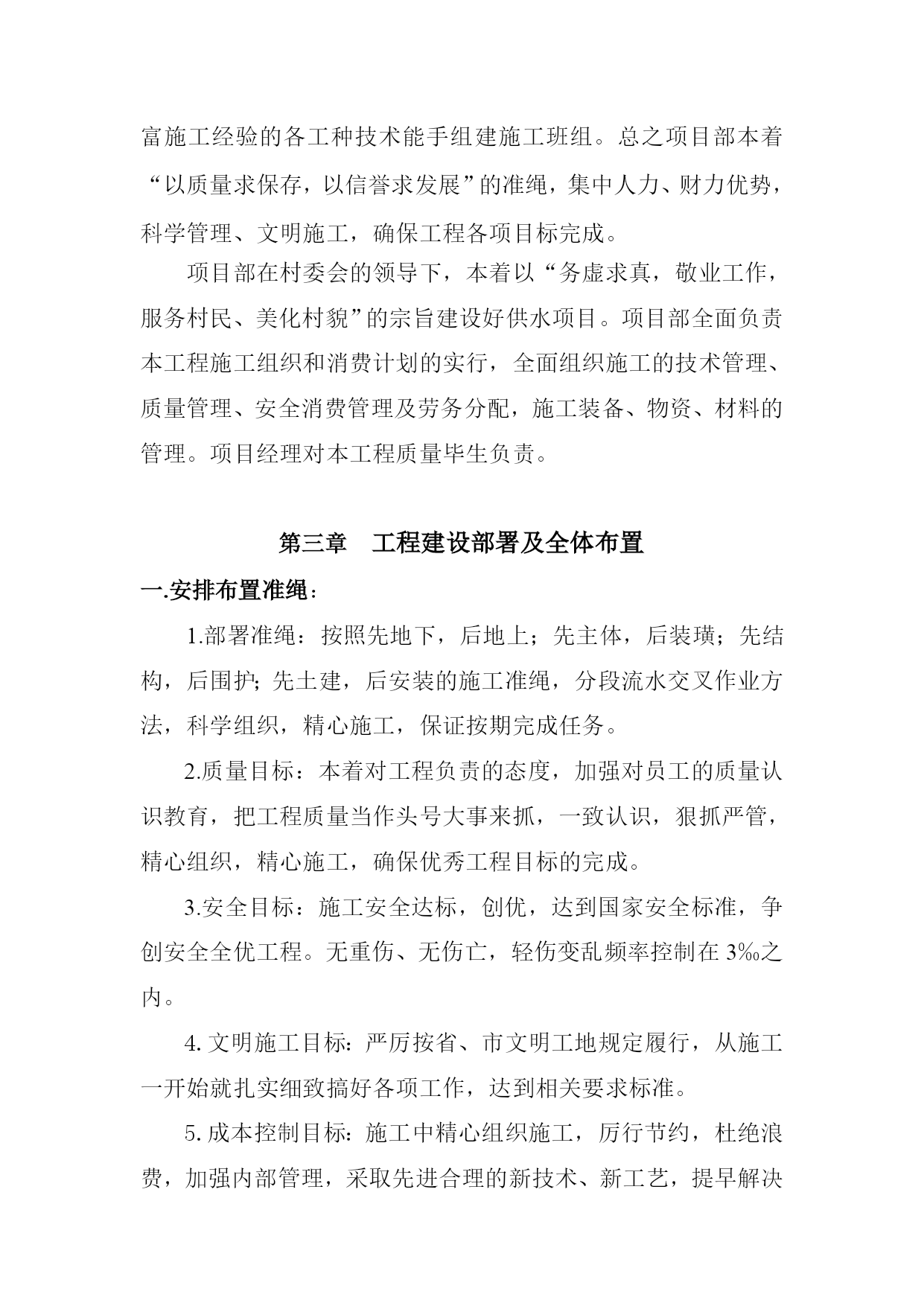

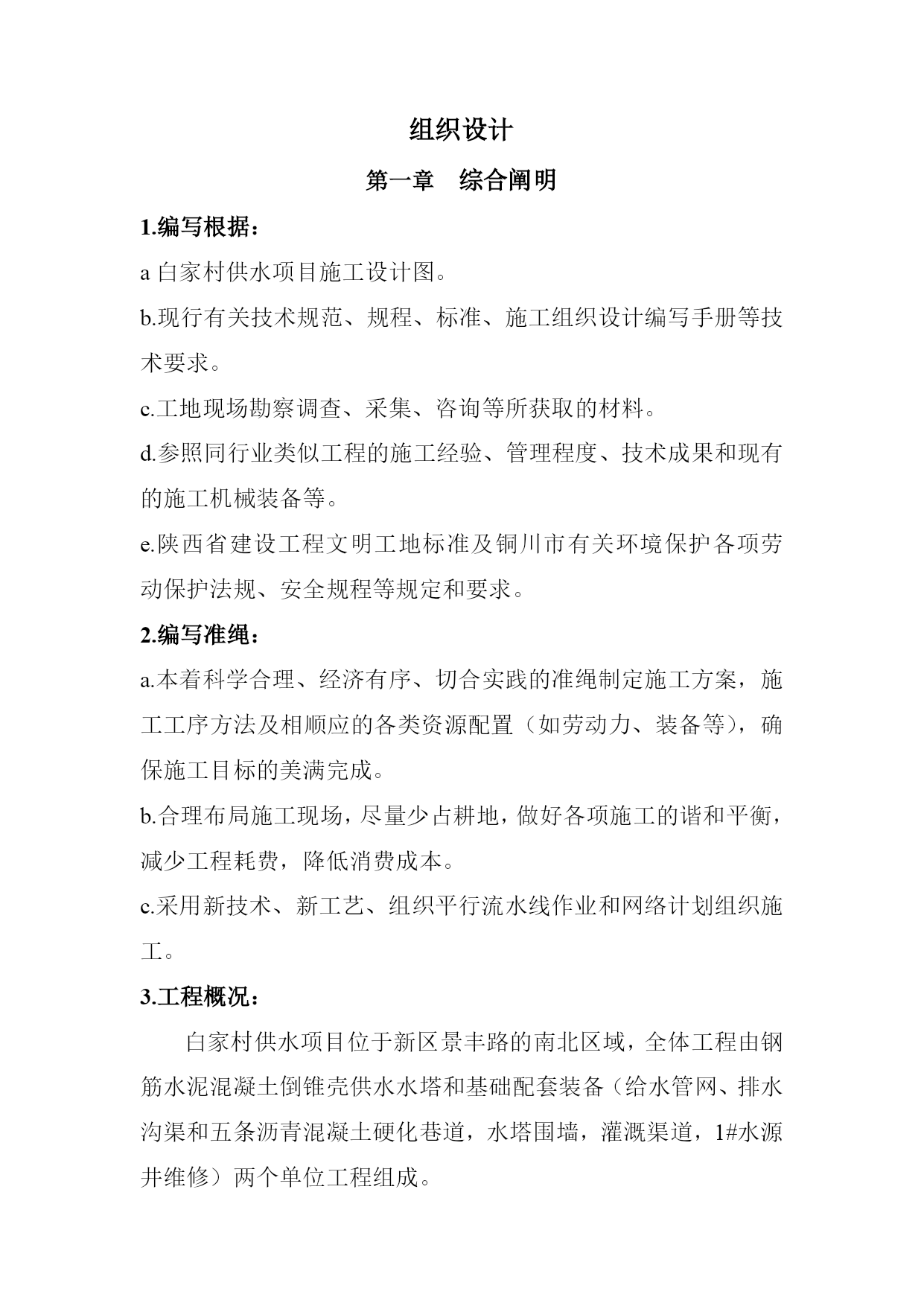

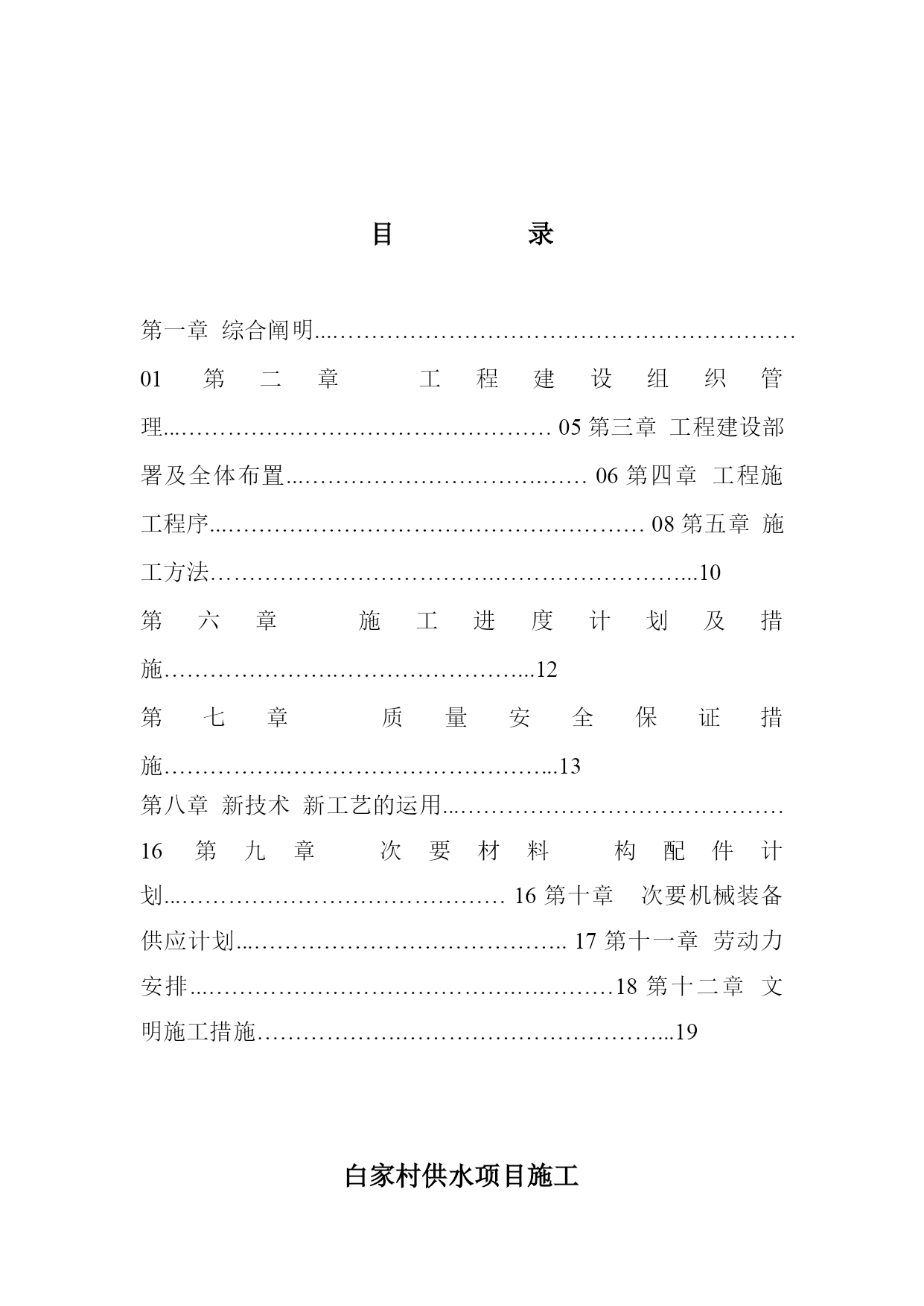

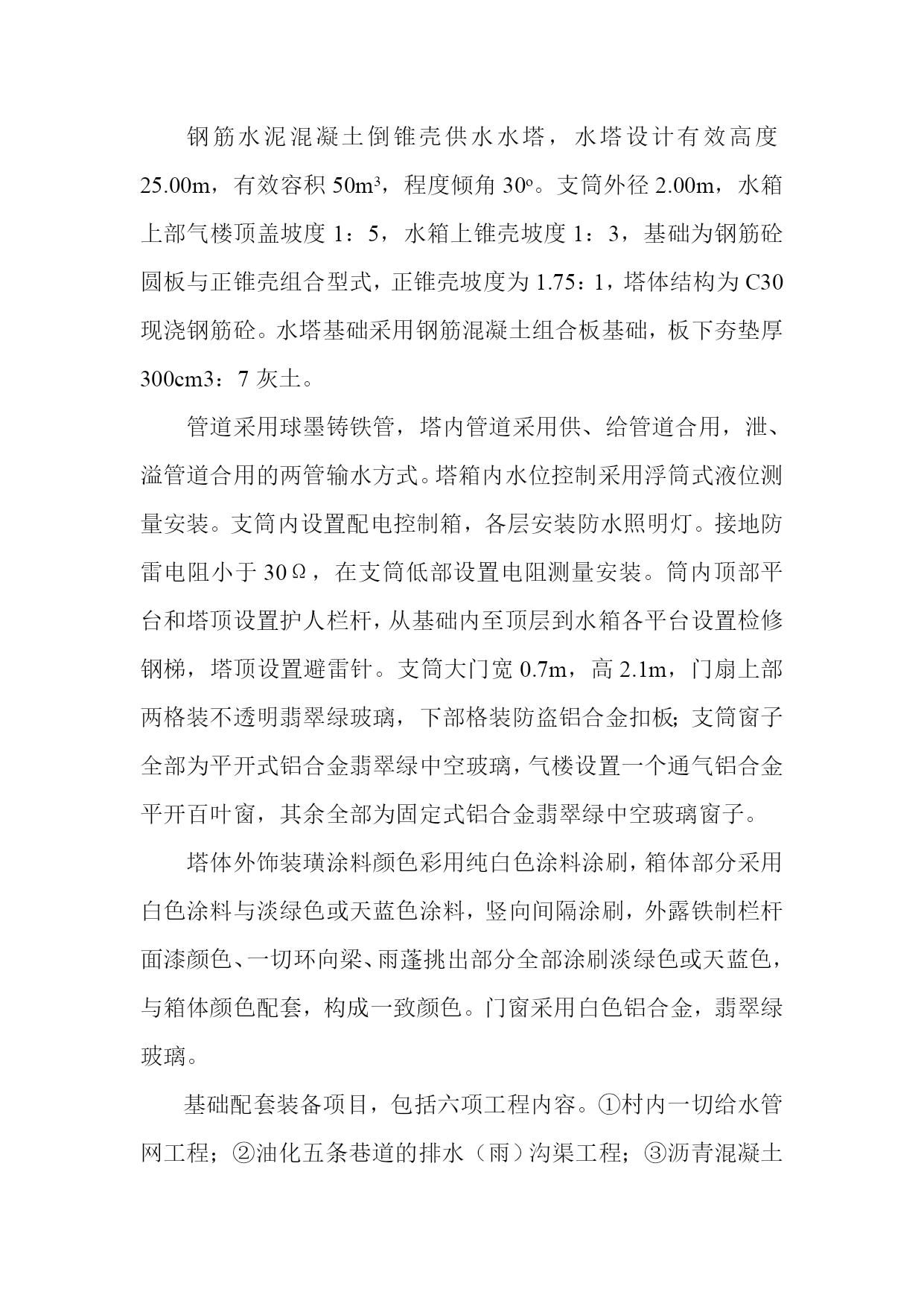

PAGE白家村供水项目施工组织设计二○○六年十二月白家村供水项目施工组织设计审定：审核：李丛会校核：张赢编制：刘建设目录第一章综合阐明...……………………………………………………01第二章工程建设组织管理...…………………………………………05第三章工程建设部署及全体布置...………………………….……06第四章工程施工程序...………………………………………………08第五章施工方法……………………………….……………………...10第六章施工进度计划及措施………………….……………………...12第七章质量安全保证措施…………….……………………………...13第八章新技术新工艺的运用...……………………………………16第九章次要材料构配件计划...……………………………………16第十章次要机械装备供应计划...…………………………………..17第十一章劳动力安排...………………………………….….………18第十二章文明施工措施……………….……………………………...19白家村供水项目施工组织设计综合阐明1.编写根据：a白家村供水项目施工设计图。b.现行有关技术规范、规程、标准、施工组织设计编写手册等技术要求。c.工地现场勘察调查、采集、咨询等所获取的材料。d.参照同行业类似工程的施工经验、管理程度、技术成果和现有的施工机械装备等。e.陕西省建设工程文明工地标准及铜川市有关环境保护各项劳动保护法规、安全规程等规定和要求。2.编写准绳：a.本着科学合理、经济有序、切合实践的准绳制定施工方案，施工工序方法及相顺应的各类资源配置（如劳动力、装备等），确保施工目标的美满完成。b.合理布局施工现场，尽量少占耕地，做好各项施工的谐和平衡，减少工程耗费，降低消费成本。c.采用新技术、新工艺、组织平行流水线作业和网络计划组织施工。3.工程概况：白家村供水项目位于新区景丰路的南北区域，全体工程由钢筋水泥混凝土倒锥壳供水水塔和基础配套装备（给水管网、排水沟渠和五条沥青混凝土硬化巷道，水塔围墙，灌溉渠道，1#水源井维修）两个单位工程组成。钢筋水泥混凝土倒锥壳供水水塔，水塔设计有效高度25.00m，有效容积50m3，程度倾角30o。支筒外径2.00m，水箱上部气楼顶盖坡度1：5，水箱上锥壳坡度1：3，基础为钢筋砼圆板与正锥壳组合型式，正锥壳坡度为1.75：1，塔体结构为C30现浇钢筋砼。水塔基础采用钢筋混凝土组合板基础，板下夯垫厚300cm3：7灰土。管道采用球墨铸铁管，塔内管道采用供、给管道合用，泄、溢管道合用的两管输水方式。塔箱内水位控制采用浮筒式液位测量安装。支筒内设置配电控制箱，各层安装防水照明灯。接地防雷电阻小于30Ω，在支筒低部设置电阻测量安装。筒内顶部平台和塔顶设置护人栏杆，从基础内至顶层到水箱各平台设置检修钢梯，塔顶设置避雷针。支筒大门宽0.7m，高2.1m，门扇上部两格装不透明翡翠绿玻璃，下部格装防盗铝合金扣板；支筒窗子全部为平开式铝合金翡翠绿中空玻璃，气楼设置一个通气铝合金平开百叶窗，其余全部为固定式铝合金翡翠绿中空玻璃窗子。塔体外饰装璜涂料颜色彩用纯白色涂料涂刷，箱体部分采用白色涂料与淡绿色或天蓝色涂料，竖向间隔涂刷，外露铁制栏杆面漆颜色、一切环向梁、雨蓬挑出部分全部涂刷淡绿色或天蓝色，与箱体颜色配套，构成一致颜色。门窗采用白色铝合金，翡翠绿玻璃。基础配套装备项目，包括六项工程内容。①村内一切给水管网工程；②油化五条巷道的排水（雨）沟渠工程；③沥青混凝土油化团结路、和谐路、文明巷、小康路、程中路五条巷道；④供水水塔的围墙大门；⑤灌溉渠道工程；⑥维修1#水源井工程。供水管网工程，村内管网以枝状沿巷道两旁分布。管网采用PE管材。全体管线采用四级设计，各级管线总长8300m。沿管线在不同地位分别设置6座检查（阀门）井。管线穿通巷道采用管外加Φ200mm钢筋砼预制套管共150m。全体供给水零碎采用阶梯递增联供式，由1#井承担水塔水箱的正常上水任务，在用水高峰期或者1#井不能满足用水需求时，依次分别启动2#井3#井4#井，2#井3#井4#井供水直接进入管网，不再经过水塔水箱增压。为防止管网水倒灌井内，分别在1#井2#井3#井4#井的供水管道上设置DN80逆止阀各一个。排水零碎工程，次要以排泄地面径流水为主，排水采用厚10cm，30×40×50梯形明沟排水型式。排水沟渠位于巷道两侧，总长2300m。在巷道十字路口的交叉处，明沟排水改为D400钢筋混凝土暗管排水型式。总铺设D400钢筋混凝土暗管排水长150m。在油化巷道的两侧住户，进户跨越明渠排水沟，采用沟上搁置80×50×1
