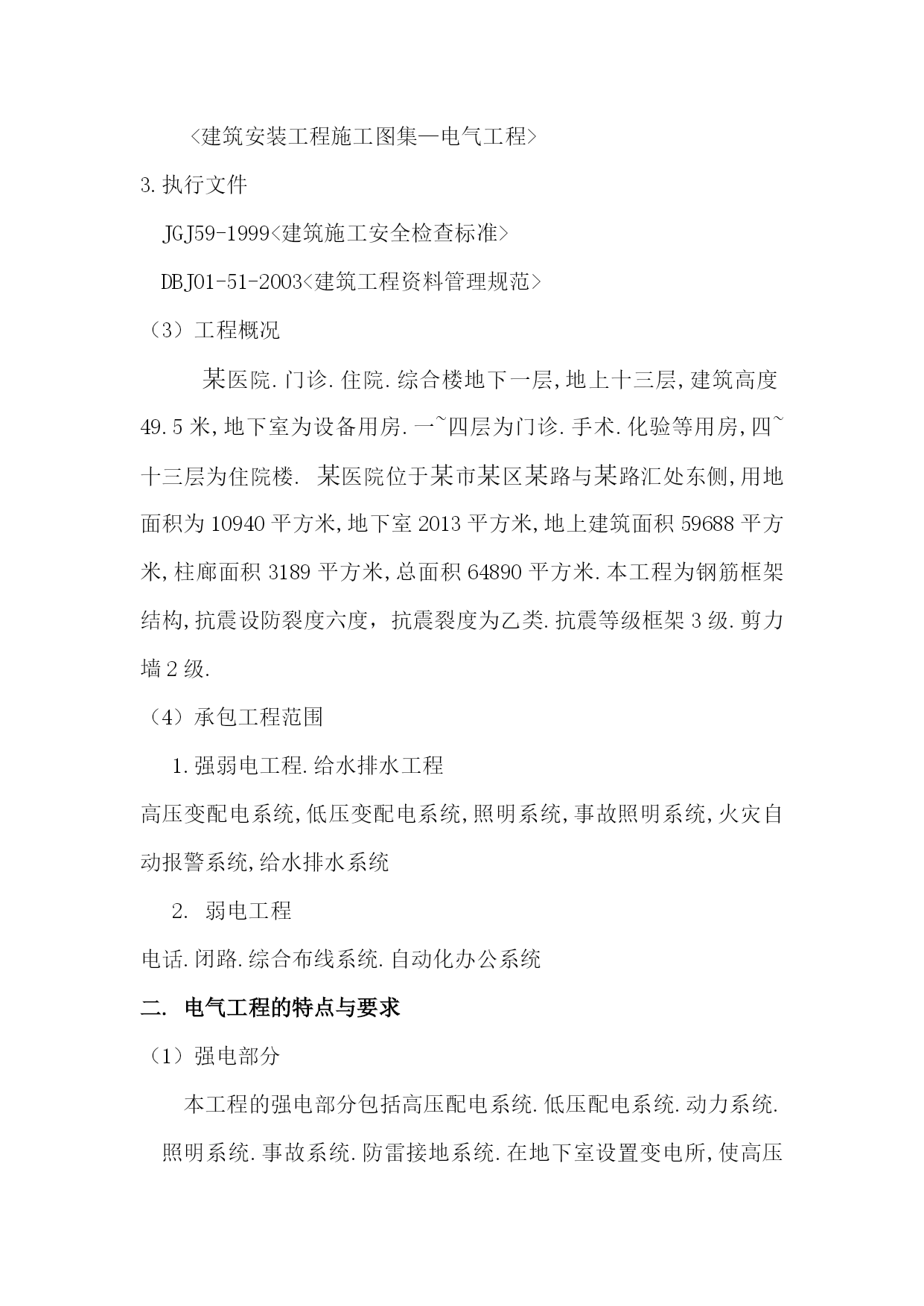

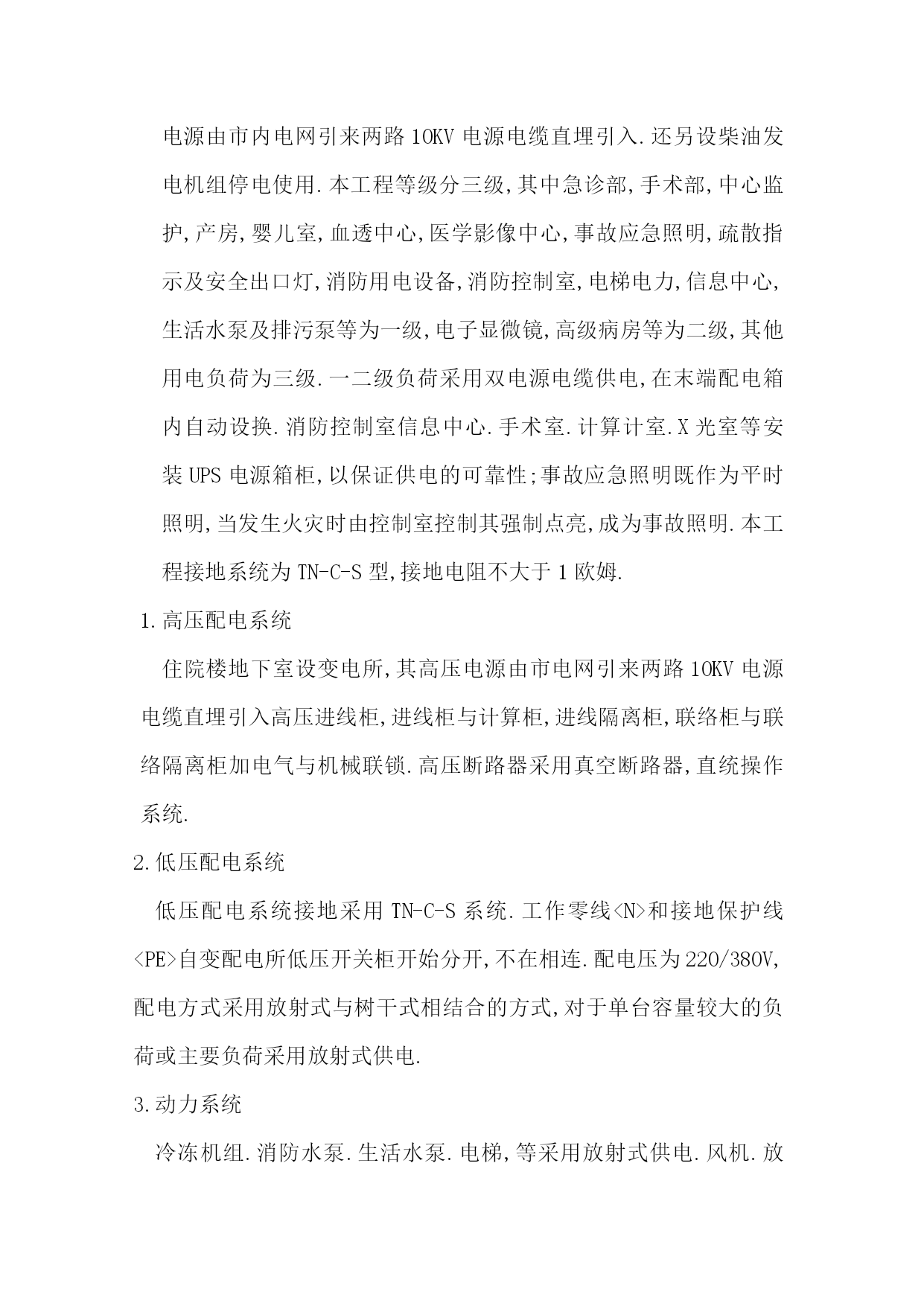

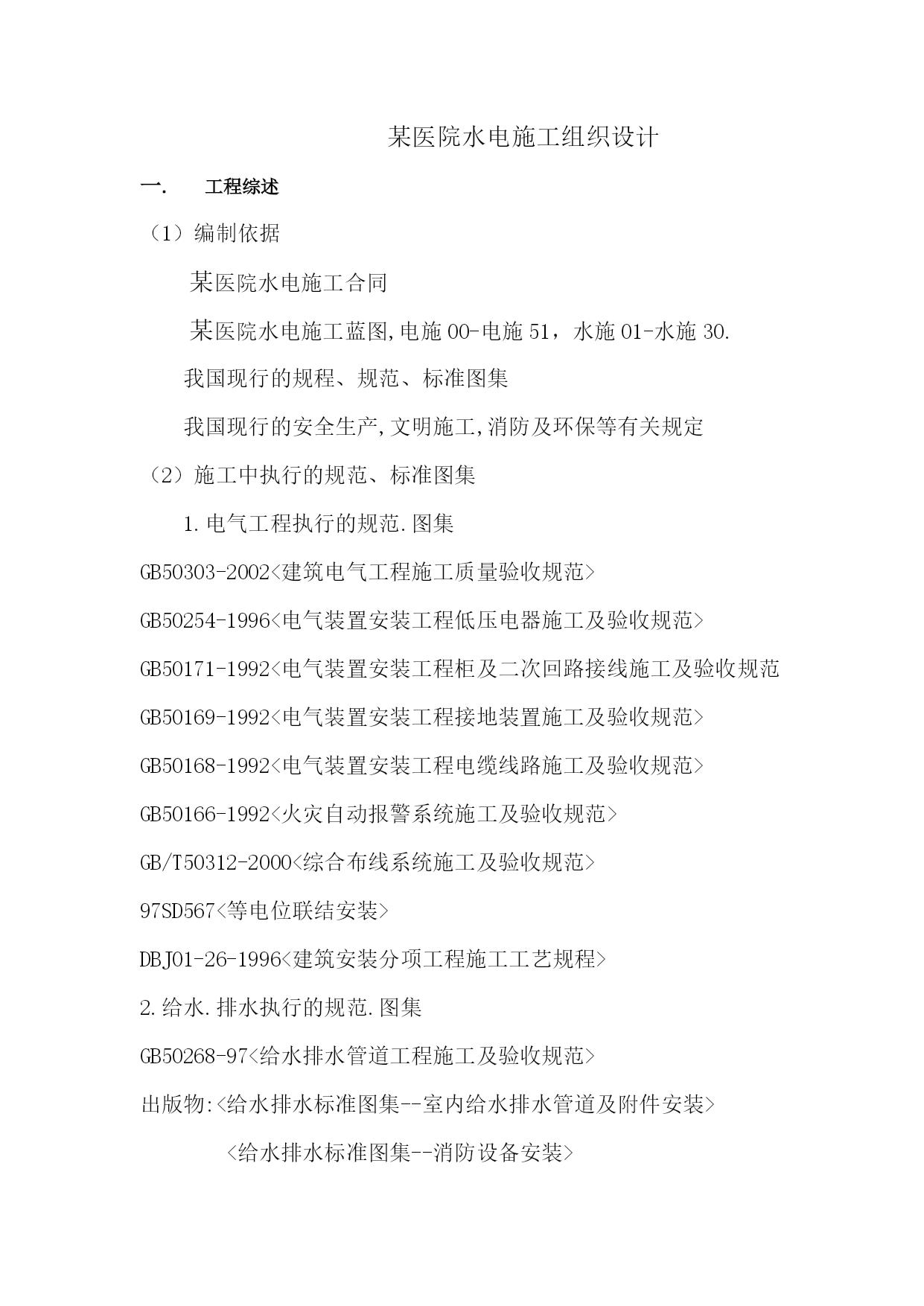

某医院水电施工组织设计工程综述（1）编制依据某医院水电施工合同某医院水电施工蓝图,电施00-电施51，水施01-水施30.我国现行的规程、规范、标准图集我国现行的安全生产,文明施工,消防及环保等有关规定（2）施工中执行的规范、标准图集1.电气工程执行的规范.图集GB50303-2002<建筑电气工程施工质量验收规范>GB50254-1996<电气装置安装工程低压电器施工及验收规范>GB50171-1992<电气装置安装工程柜及二次回路接线施工及验收规范GB50169-1992<电气装置安装工程接地装置施工及验收规范>GB50168-1992<电气装置安装工程电缆线路施工及验收规范>GB50166-1992<火灾自动报警系统施工及验收规范>GB/T50312-2000<综合布线系统施工及验收规范>97SD567<等电位联结安装>DBJ01-26-1996<建筑安装分项工程施工工艺规程>2.给水.排水执行的规范.图集GB50268-97<给水排水管道工程施工及验收规范>出版物:<给水排水标准图集--室内给水排水管道及附件安装><给水排水标准图集--消防设备安装><建筑安装工程施工图集—电气工程>3.执行文件JGJ59-1999<建筑施工安全检查标准>DBJ01-51-2003<建筑工程资料管理规范>（3）工程概况某医院.门诊.住院.综合楼地下一层,地上十三层,建筑高度49.5米,地下室为设备用房.一~四层为门诊.手术.化验等用房,四~十三层为住院楼.某医院位于某市某区某路与某路汇处东侧,用地面积为10940平方米,地下室2013平方米,地上建筑面积59688平方米,柱廊面积3189平方米,总面积64890平方米.本工程为钢筋框架结构,抗震设防裂度六度，抗震裂度为乙类.抗震等级框架3级.剪力墙2级.（4）承包工程范围1.强弱电工程.给水排水工程高压变配电系统,低压变配电系统,照明系统,事故照明系统,火灾自动报警系统,给水排水系统2.弱电工程电话.闭路.综合布线系统.自动化办公系统二.电气工程的特点与要求（1）强电部分本工程的强电部分包括高压配电系统.低压配电系统.动力系统.照明系统.事故系统.防雷接地系统.在地下室设置变电所,使高压电源由市内电网引来两路10KV电源电缆直埋引入.还另设柴油发电机组停电使用.本工程等级分三级,其中急诊部,手术部,中心监护,产房,婴儿室,血透中心,医学影像中心,事故应急照明,疏散指示及安全出口灯,消防用电设备,消防控制室,电梯电力,信息中心,生活水泵及排污泵等为一级,电子显微镜,高级病房等为二级,其他用电负荷为三级.一二级负荷采用双电源电缆供电,在末端配电箱内自动设换.消防控制室信息中心.手术室.计算计室.X光室等安装UPS电源箱柜,以保证供电的可靠性;事故应急照明既作为平时照明,当发生火灾时由控制室控制其强制点亮,成为事故照明.本工程接地系统为TN-C-S型,接地电阻不大于1欧姆.1.高压配电系统住院楼地下室设变电所,其高压电源由市电网引来两路10KV电源电缆直埋引入高压进线柜,进线柜与计算柜,进线隔离柜,联络柜与联络隔离柜加电气与机械联锁.高压断路器采用真空断路器,直统操作系统.2.低压配电系统低压配电系统接地采用TN-C-S系统.工作零线<N>和接地保护线<PE>自变配电所低压开关柜开始分开,不在相连.配电压为220/380V,配电方式采用放射式与树干式相结合的方式,对于单台容量较大的负荷或主要负荷采用放射式供电.3.动力系统冷冻机组.消防水泵.生活水泵.电梯,等采用放射式供电.风机.放火卷帘.空调等采用树干式供电,为保证重要负荷的供电,对重要设备如急诊部.手术部.婴儿部.血偷中心.消防控制室.电梯电力.生活水泵等为一级供电,电子显微镜,高级病房为二极供电,其他为三级.一.二级负荷匀采用双电源电缆供电,在末端配电箱内自动设换消防控制室信息中心.手术室.计算计室.X光室等安装USP电源箱柜,以保证供电的可靠性;事故应急照明既作为平时照明,当发生火灾时由控制室控制其强制点亮,成为事故照明.主要配电干线由变电所沿电缆桥架(线槽)引至各电气竖井再到分配电箱.配电主线路采用封闭线母.高阻燃铜芯电缆或导线.4.照明系统照明系统分室内照明和是室外照明,室内外照明应选用发光效率高,显色性好,使用寿命长,色温相宜,符合环保要求的光源;急诊入口,门诊大厅,餐厅采用筒灯.室外走廊采用双筒灯和吸顶灯,室内走廊采用有机玻璃灯盘.室内采用不锈钢灯盘和吸顶日光等.各层走道.拐各及出入口设置疏散指示灯.疏散指示灯和标志照明灯具的选择应符合医院有关归定,应急照明时间应不少于一小时.室外照明灯具要考虑安全照明和美化环境的功能.安全照明使人能辨认到障
