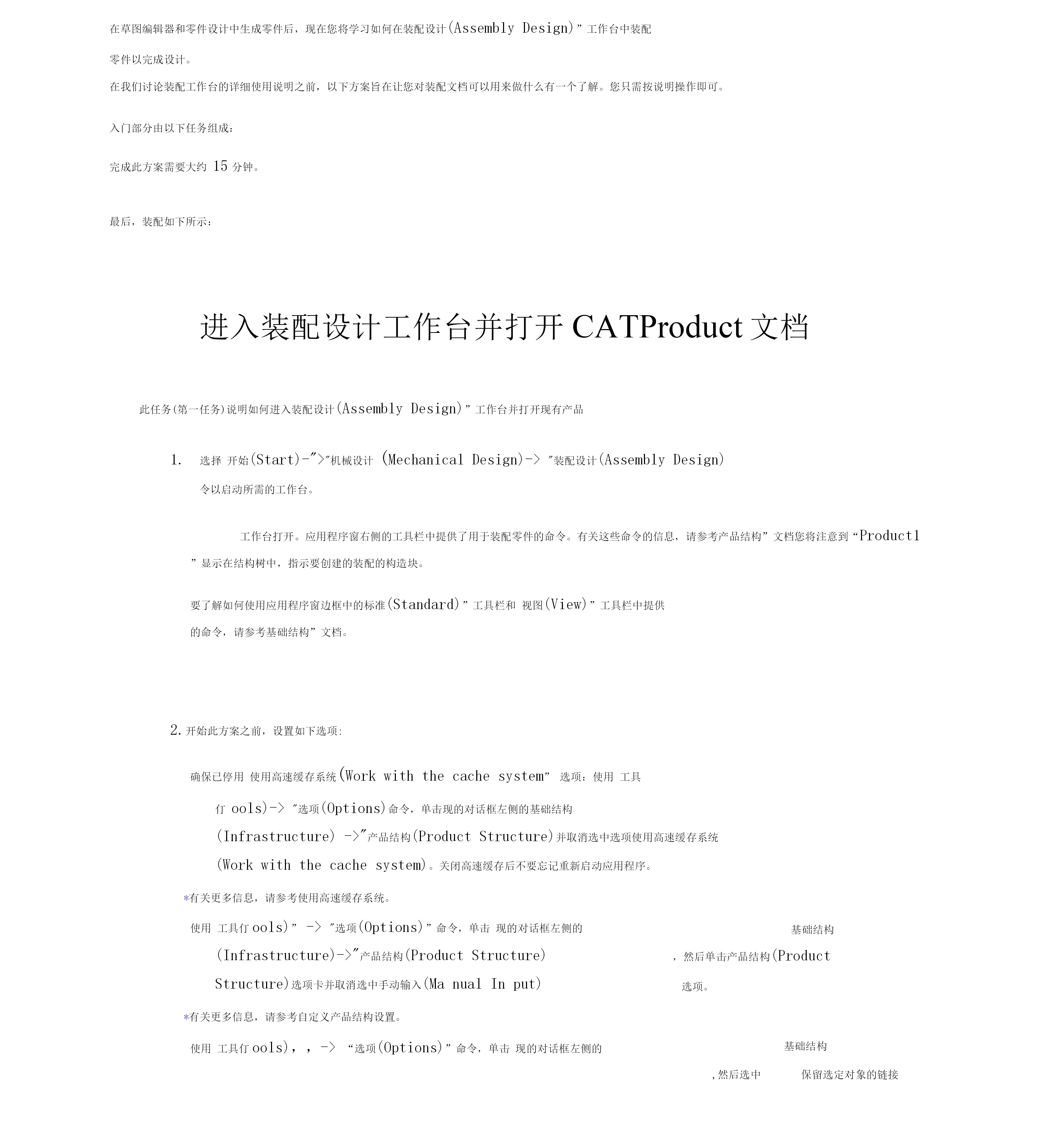

在草图编辑器和零件设计中生成零件后，现在您将学习如何在装配设计(AssemblyDesign)”工作台中装配零件以完成设计。在我们讨论装配工作台的详细使用说明之前，以下方案旨在让您对装配文档可以用来做什么有一个了解。您只需按说明操作即可。入门部分由以下任务组成：完成此方案需要大约15分钟。最后，装配如下所示：进入装配设计工作台并打开CATProduct文档此任务(第一任务)说明如何进入装配设计(AssemblyDesign)”工作台并打开现有产品选择开始(Start)-">"机械设计(MechanicalDesign)->"装配设计(AssemblyDesign)令以启动所需的工作台。工作台打开。应用程序窗右侧的工具栏中提供了用于装配零件的命令。有关这些命令的信息，请参考产品结构”文档您将注意到“Product1”显示在结构树中，指示要创建的装配的构造块。要了解如何使用应用程序窗边框中的标准(Standard)”工具栏和视图(View)”工具栏中提供的命令，请参考基础结构”文档。2.开始此方案之前，设置如下选项:确保已停用使用高速缓存系统(Workwiththecachesystem”选项：使用工具仃ools)->"选项(Options)命令，单击现的对话框左侧的基础结构(Infrastructure)->"产品结构(ProductStructure)并取消选中选项使用高速缓存系统(Workwiththecachesystem)。关闭高速缓存后不要忘记重新启动应用程序。*有关更多信息，请参考使用高速缓存系统。基础结构，然后单击产品结构(Product选项。基础结构,然后选中保留选定对象的链接使用工具仃ools)”->"选项(Options)”命令，单击现的对话框左侧的(Infrastructure)->"产品结构(ProductStructure)Structure)选项卡并取消选中手动输入(ManualInput)*有关更多信息，请参考自定义产品结构设置。使用工具仃ools)，，->“选项(Options)”命令，单击现的对话框左侧的(Infrastructure)->”零件基础结构(PartInfrastructure)(KeeplinkwithselectedObject)选项。”.有关更多信息，请参考自定义常规设置。另请注意更新（Update）”功能的默认模式为手动”。在本方案中，设置自动模式。打开Assembly_01.CATProduct文档。您将以现有装配启动方案。“Products由零件设计工作台中创建的三个零件组成：丰CRIC_FRAME（青绿色）半CRIC_BRANCH_3（蓝色）丰CRIC_BRANCH_1（红色）从现在开始，这些零件将被称为部件。在装配工作台中已为这些零件定义曲面约束和相合约束。如果您希望在几何区域中查看这些约束，单击树中约束（Constraints）文本左侧的加号（+）并在约束上应用显示模式。固定部件此任务说明如何设置第一个约束。此操作包括固定部件的位置，以便将此部件用作装配的基础。?在结构树或几何区域中选择“CRIC_FRAME?单击约束（Constraints）”工具栏中的固定部件（FixComponent）部件“CRIC_FRAME立即被固定。应用程序通过在部件上显示绿色定位符号来指示这一点(fixin还需注意的是，约以区分在空间中固定插入现有部件此任务说明如何将现有部件插入装配中。打开？AssemblyHole.CATProduct文档选择结构树中的“Productl。”单击现有部件（ExistingComponent）图标：现文件选择（FileSelection”对话框。从示例目录中选择Sub_Product1.CATProduct，然后单击打开（Open）新部件随即添加到结构树中。装配现在由四个部件组成：三个零件和一个子装配。这是您刚导入的部件：若要了解可以插入CATProduct文档的不同文档类型，请参考产品结构”文档。但是，若要了解如何正确插入.asm文档，请参考打开.asm文档。设置部件间的约束此任务包括设置相合约束，然后设置您刚插入的部件（的接触约束。Sub_Product1”）和“CRIC_BRANCH_1之间图标:1.单击相合出现一个消息窗，提供有关相合约束命令的信息。如果不希望再出现此对话框，请选中再提示（Donotpromptinth以后不future）”。选择结构树中的轴（Axis）发布。应用程序检测到轴被选定。轴现在在几何图形中突显示。选择“CRIC-BRANCH-1”的两个
