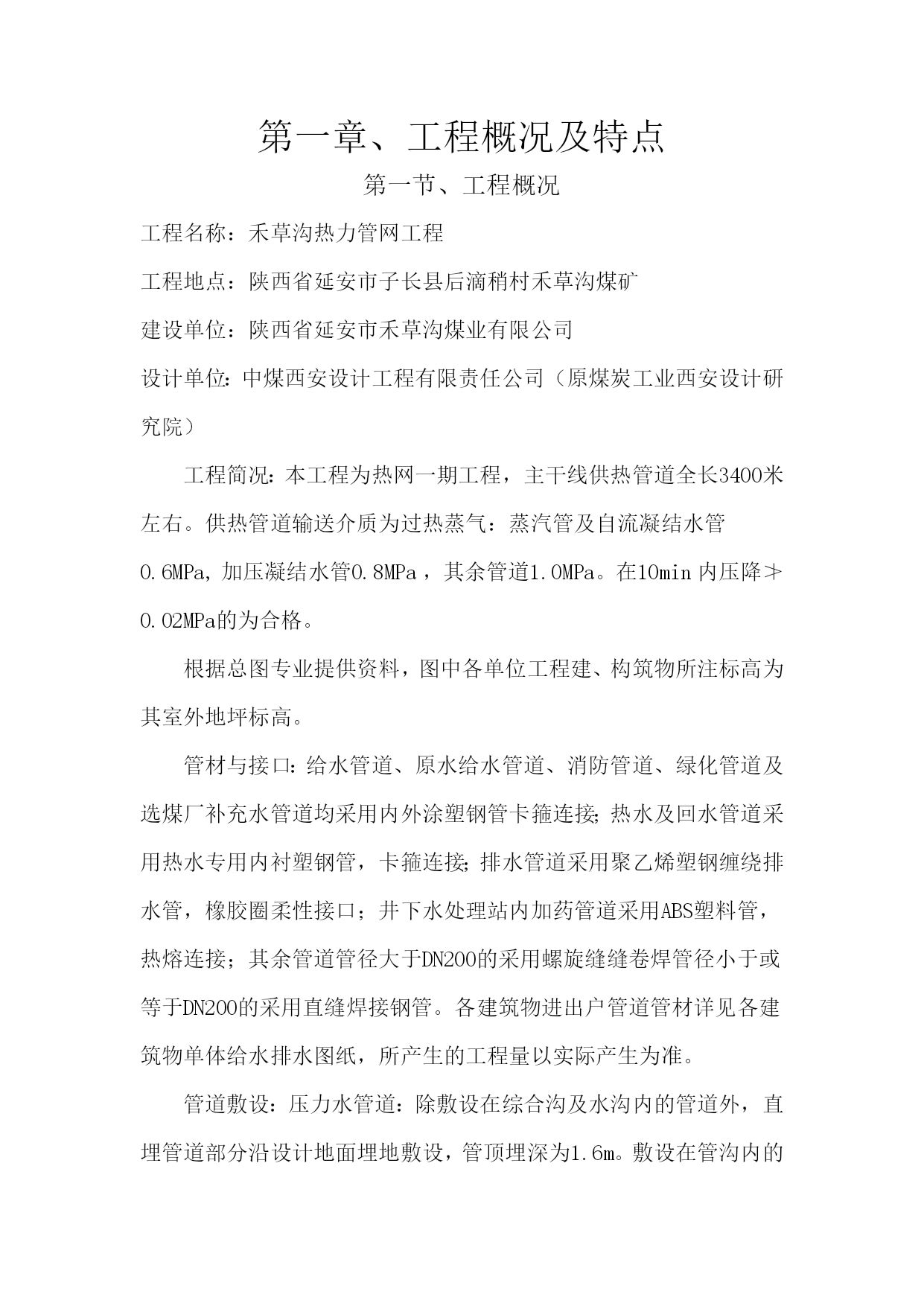

第一章、工程概况及特点第一节、工程概况工程名称：禾草沟热力管网工程工程地点：陕西省延安市子长县后滴稍村禾草沟煤矿建设单位：陕西省延安市禾草沟煤业有限公司设计单位：中煤西安设计工程有限责任公司（原煤炭工业西安设计研究院）工程简况：本工程为热网一期工程，主干线供热管道全长3400米左右。供热管道输送介质为过热蒸气：蒸汽管及自流凝结水管0.6MPa,加压凝结水管0.8MPa，其余管道1.0MPa。在10min内压降≯0.02MPa的为合格。根据总图专业提供资料，图中各单位工程建、构筑物所注标高为其室外地坪标高。管材与接口：给水管道、原水给水管道、消防管道、绿化管道及选煤厂补充水管道均采用内外涂塑钢管卡箍连接；热水及回水管道采用热水专用内衬塑钢管，卡箍连接；排水管道采用聚乙烯塑钢缠绕排水管，橡胶圈柔性接口；井下水处理站内加药管道采用ABS塑料管，热熔连接；其余管道管径大于DN200的采用螺旋缝缝卷焊管径小于或等于DN200的采用直缝焊接钢管。各建筑物进出户管道管材详见各建筑物单体给水排水图纸，所产生的工程量以实际产生为准。管道敷设：压力水管道：除敷设在综合沟及水沟内的管道外，直埋管道部分沿设计地面埋地敷设，管顶埋深为1.6m。敷设在管沟内的热水管道，当为直管段时每隔50m设置固定支架及补偿器，当遇转弯时，则应在转弯前后各5m范围内设置固定管支架。支架选型及安装参03S402，滑动支架做法同暖施。其余管道每三米设一个管道支架。同时敷设在管沟内的管道涂色环以区分不同水质管道。管道交叉时，按照有压让无压，小管让大管的原则进行调整；给水和排水管交叉铺设时，垂直净距不得小于0.40m，给水管应敷设在排水管上面，且不应有接口重叠；当给水管铺敷设于排水管下时，应采用钢管或钢套管，钢套管大于管道1~2号，伸出交叉管的长度，每端不得小于3m，两端应采用防水材料封闭。热水管及热水回水管的坡度为0.003，坡向锅炉房。本工程管道与其它管路交叉时，各自的标高详见总图专业节点图。管道保温及管道基础：热水管道：采用氰聚塑保温，保温层厚度50mm。其余压力管道交叉时局部抬起埋深不满足1.6m的管道部分采用氰聚塑保温，保温层厚度50mm，外包防水材料。直埋压力管道基础做法详见：04S531-1-12。直埋排水管道基础做法详见：04S531-1-15。管道防腐：焊接钢管经除锈后，刷樟丹一道，暗装管道再刷环氧煤沥青底漆一道，面漆三道；涂层间缠绕玻璃布两层。管道标高：有压管道指管中心标高，重力流管道指管内底标高。各类井的井盖及井座，当位于车行道下，采用重型井盖及井座。位于人行道和无车辆通行地区采用轻型井盖及井座，井盖采用钢纤维混凝土彩色检查井盖，见JC889-2001。安装在综合沟内的阀门，利用最近的暖沟检查井进行操作，不再单设阀门井。所有连接绿化洒水栓的复用水支管均为DN25。绿化洒水栓由绿化管道就近接取，设置位置根据室外绿化布置范围布置,给水栓设置间距为40m。室外地下式消火栓应有直径为100mm和65mm的栓口各一个，并有明显的标志。水压试验：单身公寓高区给水管、热水供水管试验压力为1.2MPa；原水给水管试验压力为1.0MPa；给水管、热水管及回水管试验压力为0.75MPa；消防管道试验压力为1.3MPa。绿化水管及选煤厂补充水管道试验压力为1.05MPa。井下消防洒水管道试验压力为1.6MPa。所有管道安装完，必须经过试压合格后，方可按规范要求回填。施工及验收请严格遵守国家有关规程（范）及其它相关的规程（范）。第二章、编制依据、工程目标和实施措施第一节、编制依据1、我公司内部文件、管理制度等。2、施工设计图纸。3、国家现行的施工规范等有关标准、法律、法规文件。4、现场实地踏勘。第二节、本工程拟用施工规范清单（1）、《建筑地基基础施工质量验收规范》GB50202-2002；（2）、《建筑地基处理技术规范》GJ79-91；（3）、《混凝土工程施工质量验收规范》GB50204-2002；（4）、《钢筋焊接及验收规程》JGJ18-96；（5）、《钢筋焊接接头试验方法》JBJ27-86；（6）、《建筑软弱地基基础设计规范》DBJ-10-91；（7）、《城市供热管网工程施工及验收规范》CJJ28-89（8）、《现场设备、工业管道焊接工程施工及验收规范》GB50236-98（9）、《工业金属管道工程施工及验收规范》GB50235-9（10）、《工业设备及管道绝热工程施工及验收规范》GBJ126-89（11）、《压力管道安全管理与监察规定》国家质量技术监督局（12）、《建筑工程施工质量验收统一标准》GB50300-2001（13）、《现场临时用电安全技术规范（JGJ46-88）；》（14）、《建筑
