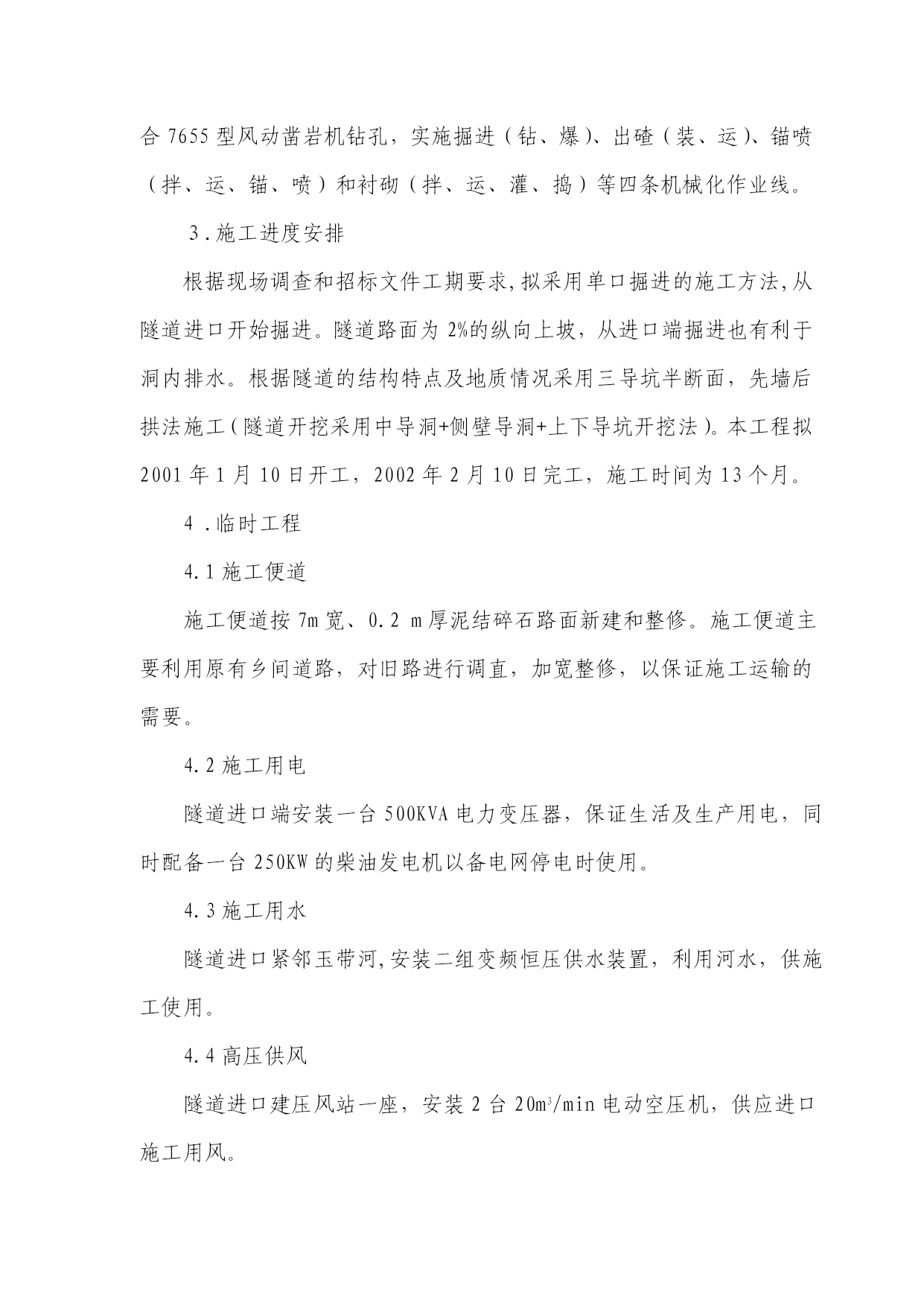

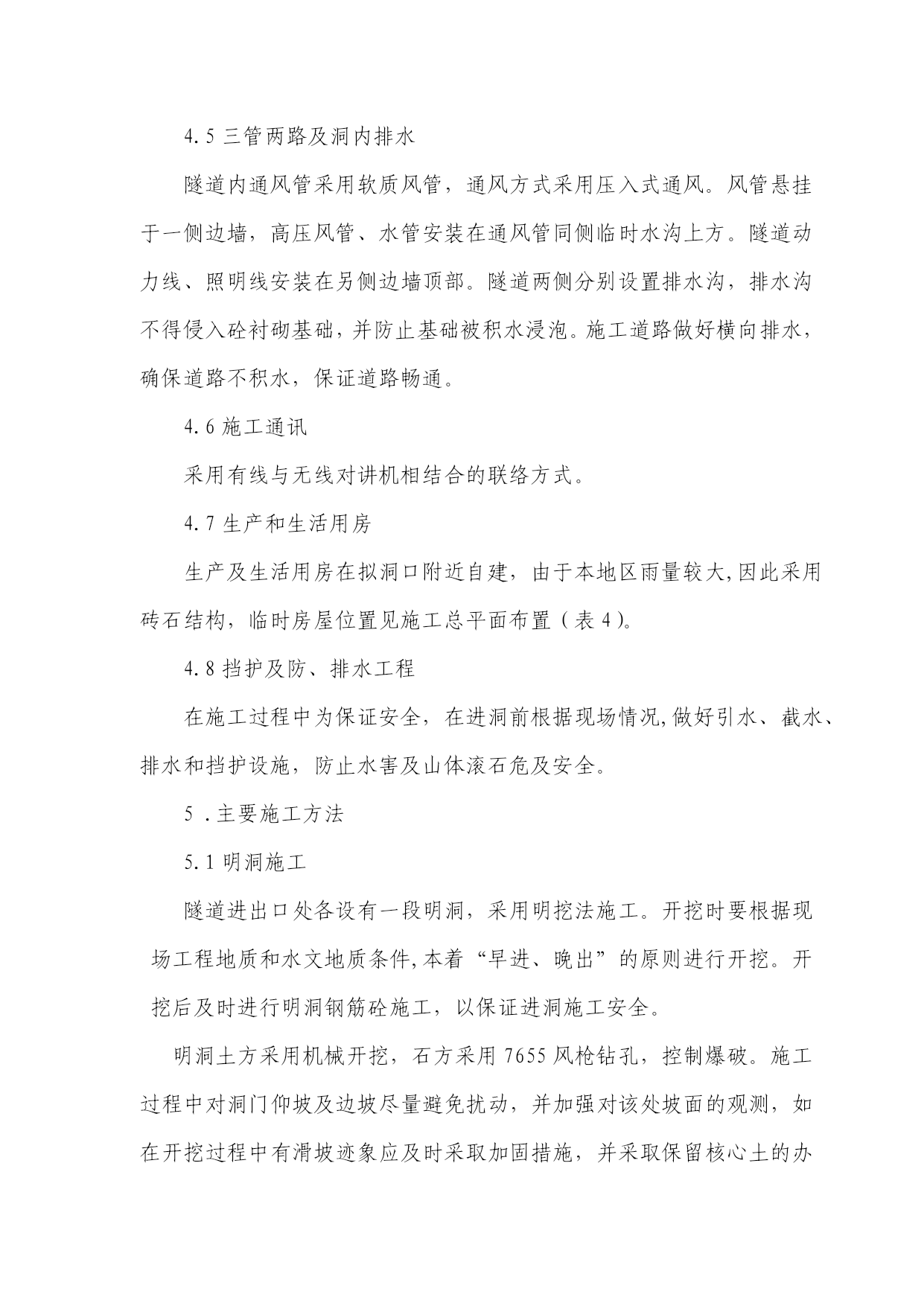

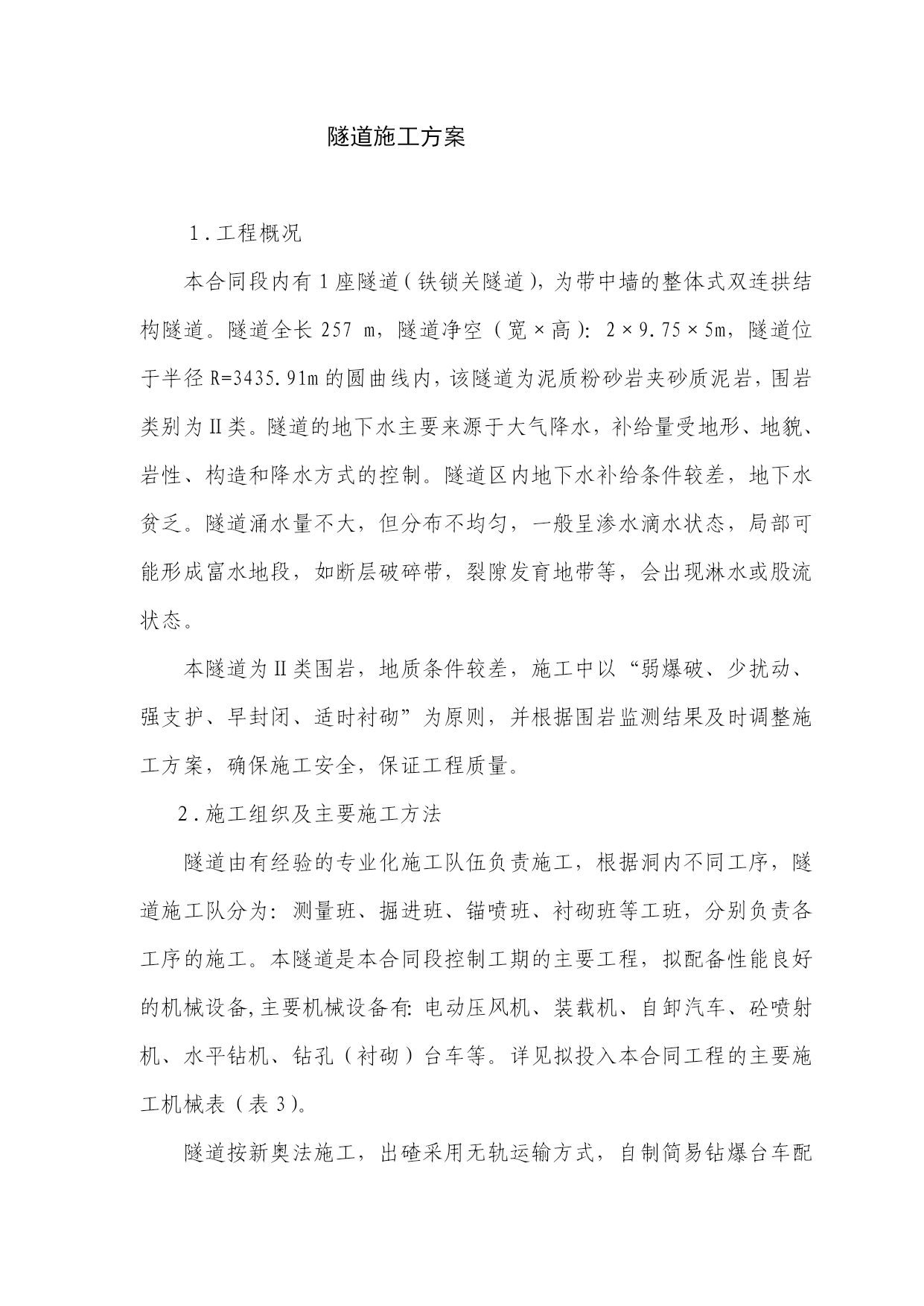

隧道施工方案１.工程概况本合同段内有1座隧道（铁锁关隧道），为带中墙的整体式双连拱结构隧道。隧道全长257m，隧道净空（宽×高）：2×9.75×5m，隧道位于半径R=3435.91m的圆曲线内，该隧道为泥质粉砂岩夹砂质泥岩，围岩类别为Ⅱ类。隧道的地下水主要来源于大气降水，补给量受地形、地貌、岩性、构造和降水方式的控制。隧道区内地下水补给条件较差，地下水贫乏。隧道涌水量不大，但分布不均匀，一般呈渗水滴水状态，局部可能形成富水地段，如断层破碎带，裂隙发育地带等，会出现淋水或股流状态。本隧道为Ⅱ类围岩，地质条件较差，施工中以“弱爆破、少扰动、强支护、早封闭、适时衬砌”为原则，并根据围岩监测结果及时调整施工方案，确保施工安全，保证工程质量。２.施工组织及主要施工方法隧道由有经验的专业化施工队伍负责施工，根据洞内不同工序，隧道施工队分为：测量班、掘进班、锚喷班、衬砌班等工班，分别负责各工序的施工。本隧道是本合同段控制工期的主要工程，拟配备性能良好的机械设备,主要机械设备有：电动压风机、装载机、自卸汽车、砼喷射机、水平钻机、钻孔（衬砌）台车等。详见拟投入本合同工程的主要施工机械表（表3）。隧道按新奥法施工，出碴采用无轨运输方式，自制简易钻爆台车配合7655型风动凿岩机钻孔，实施掘进（钻、爆）、出碴（装、运）、锚喷（拌、运、锚、喷）和衬砌（拌、运、灌、捣）等四条机械化作业线。３.施工进度安排根据现场调查和招标文件工期要求,拟采用单口掘进的施工方法,从隧道进口开始掘进。隧道路面为2%的纵向上坡，从进口端掘进也有利于洞内排水。根据隧道的结构特点及地质情况采用三导坑半断面，先墙后拱法施工（隧道开挖采用中导洞+侧壁导洞+上下导坑开挖法）。本工程拟2001年1月10日开工，2002年2月10日完工，施工时间为13个月。4.临时工程4.1施工便道施工便道按7m宽、0.2m厚泥结碎石路面新建和整修。施工便道主要利用原有乡间道路，对旧路进行调直，加宽整修，以保证施工运输的需要。4.2施工用电隧道进口端安装一台500KVA电力变压器，保证生活及生产用电，同时配备一台250KW的柴油发电机以备电网停电时使用。4.3施工用水隧道进口紧邻玉带河,安装二组变频恒压供水装置，利用河水，供施工使用。4.4高压供风隧道进口建压风站一座，安装2台20m3/min电动空压机，供应进口施工用风。4.5三管两路及洞内排水隧道内通风管采用软质风管，通风方式采用压入式通风。风管悬挂于一侧边墙，高压风管、水管安装在通风管同侧临时水沟上方。隧道动力线、照明线安装在另侧边墙顶部。隧道两侧分别设置排水沟，排水沟不得侵入砼衬砌基础，并防止基础被积水浸泡。施工道路做好横向排水，确保道路不积水，保证道路畅通。4.6施工通讯采用有线与无线对讲机相结合的联络方式。4.7生产和生活用房生产及生活用房在拟洞口附近自建，由于本地区雨量较大,因此采用砖石结构，临时房屋位置见施工总平面布置（表4）。4.8挡护及防、排水工程在施工过程中为保证安全，在进洞前根据现场情况,做好引水、截水、排水和挡护设施，防止水害及山体滚石危及安全。5.主要施工方法5.1明洞施工隧道进出口处各设有一段明洞，采用明挖法施工。开挖时要根据现场工程地质和水文地质条件,本着“早进、晚出”的原则进行开挖。开挖后及时进行明洞钢筋砼施工，以保证进洞施工安全。明洞土方采用机械开挖，石方采用7655风枪钻孔，控制爆破。施工过程中对洞门仰坡及边坡尽量避免扰动，并加强对该处坡面的观测，如在开挖过程中有滑坡迹象应及时采取加固措施，并采取保留核心土的办法，先将明洞和洞门衬砌好，再挖除核心土。5.２进洞施工待洞口边坡防护及初期支护完成，明洞浇注完成后，砼达到允许强度时，进行中墙导洞开挖及边墙导洞开挖。5.3掘进开挖方法：本隧道为Ⅱ类围岩拟采用三导坑先墙后拱法施工,具体施工方法为:隧道开挖时先挖中隔墙,完成初期支护后,浇筑中隔墙砼;再挖两边墙,完成初期支护后,浇筑边墙二次衬砌砼;最后开挖拱顶部分,完成初期支护后,浇筑拱顶部分二次衬砌砼。5.3.1钻孔钻孔施工在导洞开挖时采用人工搭建施工平台配多台7655型风动凿岩机钻孔，正洞开挖时，使用自制简易台车配多台7655型风动凿岩机钻孔。钻孔前，先进行钻爆设计，钻工要熟悉炮眼布置图，施工时严格按钻爆设计实施，钻工要熟悉炮眼布置图，定人、定位，周边眼、掏槽眼由经验丰富的司钻工司钻确保位置和角度的正确。严格控制炮眼间距，误差不得大于5cm，特别是掏槽眼和周边眼，采用斜眼掏槽时，外插角必须控制好，严禁相互交错穿孔。采用直眼掏槽时，钻孔要相互平行，且垂直于开挖断面。周边眼数量，间距要严格按照钻爆设计施作。爆破后要求硬岩残眼率达80%以上，中硬岩达到70%
