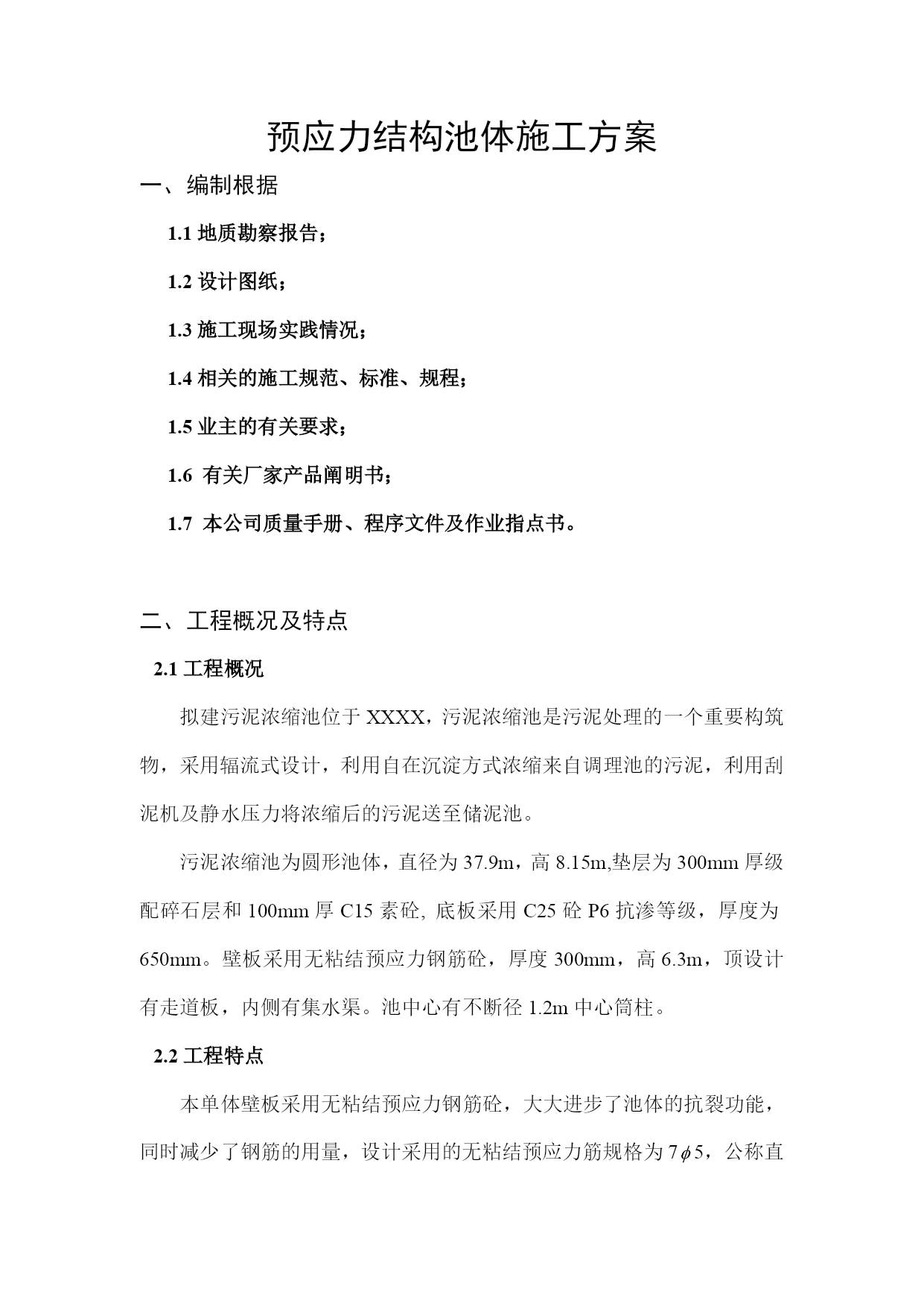

PAGE13预应力结构池体施工方案一、编制根据1.1地质勘察报告；1.2设计图纸；1.3施工现场实践情况；1.4相关的施工规范、标准、规程；1.5业主的有关要求；1.6有关厂家产品阐明书；1.7本公司质量手册、程序文件及作业指点书。二、工程概况及特点2.1工程概况拟建污泥浓缩池位于XXXX，污泥浓缩池是污泥处理的一个重要构筑物，采用辐流式设计，利用自在沉淀方式浓缩来自调理池的污泥，利用刮泥机及静水压力将浓缩后的污泥送至储泥池。污泥浓缩池为圆形池体，直径为37.9m，高8.15m,垫层为300mm厚级配碎石层和100mm厚C15素砼,底板采用C25砼P6抗渗等级，厚度为650mm。壁板采用无粘结预应力钢筋砼，厚度300mm，高6.3m，顶设计有走道板，内侧有集水渠。池中心有不断径1.2m中心筒柱。2.2工程特点本单体壁板采用无粘结预应力钢筋砼，大大进步了池体的抗裂功能，同时减少了钢筋的用量，设计采用的无粘结预应力筋规格为75，公称直径15.24mm，标准强度Fptk=1860N/mm2，张拉控制应力=1300N/mm2，截面积139.98mm2，分量1.101kg/m.光滑油脂重50g/m，同时要求无粘结预应力钢筋应采用低松驰产品。砼采用C40，P6抗渗等级。本单体直径大，深度高，材料等级高，预应力钢筋砼施工技术要求高，这些都将是本单体在施工中面对的难点也是重点。三、施工预备及材料需求计划3.1、施工预备1.根据业主提供的控制点，已组织技术人员将浓缩池程度定位点精确的测设至施工场地内，底板曾经施工完成，杯口地位曾经确定，经复核无误后依定位点、施工方案和相应施工图定出圆心及壁板边线或中心线。2.施工用电预备就绪。前期施工中已将临时用电由变电所引至施工现场，进行必要的检测和维修后可继续运用。3.临时用水，现场旁边有一水塘，水质及水量可以满足砼的养护等，现场也已配备水泵。3.2、人员组织及材料机械需求计划1.人员组织：1）作业人员曾经专业培训合格后，按有关规定持证上岗；2）施工主管工程师向操作者进行技术交底，使其了解施工标准；3）次要操作者特别是预应力施工人员为专业操作人员，具有丰富的施工经验，符合相应的资职条件，并熟习本次施工的作业内容和操作要点；2．施工机械：钢筋曲折机、钢筋调直机、钢筋切割机、平板振动器、插入式振捣棒、电焊机，穿心式千斤顶（YDC24QX）6台（两备），电动油泵4台，手持砂轮机2台，型材切割机1台，电锯及其它机具等；3．材料及采购：1）混凝土：采用商混，C40+P6抗渗；2）无粘结预应力筋：75钢铰线；3）锚具：QVM15-1夹片式；4）非预应力钢筋钢材：采用HPB235和HRB335级钢筋，其它钢构件采用Q235B；5）焊条：焊接Q235B钢及HPB235钢筋时用E43型焊条。焊接HRB335钢筋时用E50型焊条；6）模板：采用普通木质模板。等。各材料或添置机具在采购前应进行充分的市场调查，务必拔取质量不变，消费工艺可靠的优秀产品。一切钢筋特别是钢绞线在进场前有出厂合格证质量证明书，入场后的钢筋按批号及直径分批抽样检验，内容包括查对标志、外观检查、力学功能实验，合格后方可运用。钢筋进场后码放划一，并运用标牌加以标识。钢筋半成品要做好标识，做好成品保护，防止钢筋变形、油污和误用，模板应在置在材料棚下，堆放时要保持平整，防止变形，水泥的堆放环境要保持干燥，钢绞线及锚具应严厉按照规范及厂家要求运输和存放，对于已破坏不能满足设计要求的要坚决弃用。本工程采用的钢绞线规格为75，公称直径15.24mm，标准强度Fptk=1860N/mm2，张拉控制应力=1300N/mm2，截面积139.98mm2，分量1.101kg/m.光滑油脂重50g/m，同时要求无粘结预应力钢筋应采用低松驰产品。次要力学功能为：预应力钢绞线机械功能表钢绞线级别公称直径mm公称断面积mm2最小拉断载荷KN伸长1%最小载荷KN最小伸长率%1000小时最大松弛损失70%F80%F186015.24140260.7234.63.52.54.5钢绞线包塑采用专用防腐油脂涂料层和外包层，其质量要求应符合《钢绞线、钢丝束无粘结预应力筋》JG3006-93、《无粘结预应力筋专用防腐光滑脂》JG3007-93标准的规定。无粘结钢绞线外包层材料，采用聚乙烯或聚丙烯，严禁运用聚氯乙烯，要求在-20~70oC温度范围内，低温不脆化，高温化学不变性好，同时必须具有足够的韧性、抗破坏性及对周围材料（如混凝土、钢材）无侵蚀作作用、防水性好、防腐性好、光滑性好、摩阻力小。无粘结钢绞线包塑质量应符合下表中标准值要求：无粘结钢绞线包塑质量标准材料名称检测项目单位标准值美国（PTI）标准北京
