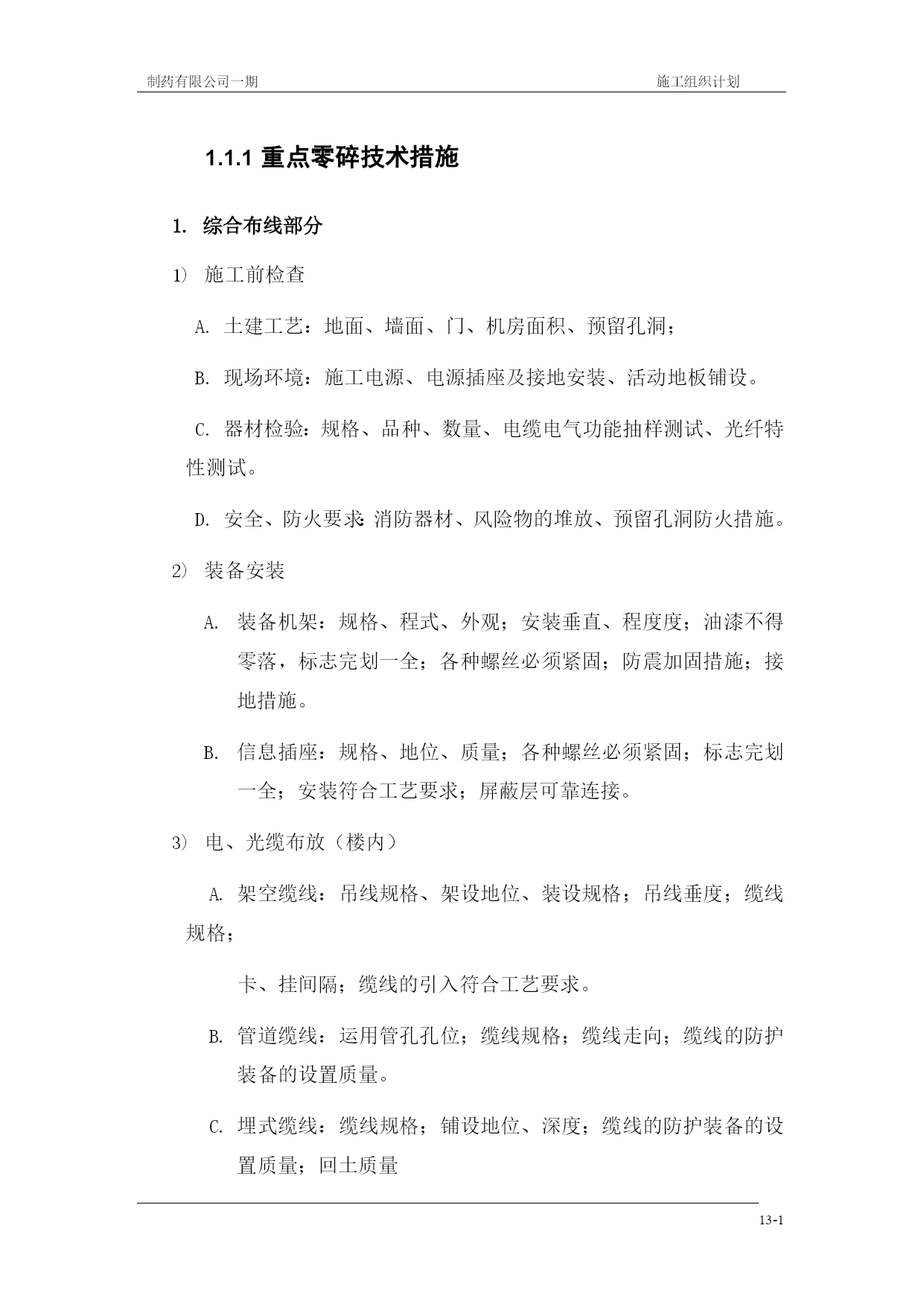

制药有限公司一期施工组织计划PAGE13-PAGE10重点零碎技术措施1.综合布线部分施工前检查土建工艺：地面、墙面、门、机房面积、预留孔洞；现场环境：施工电源、电源插座及接地安装、活动地板铺设。器材检验：规格、品种、数量、电缆电气功能抽样测试、光纤特性测试。安全、防火要求：消防器材、风险物的堆放、预留孔洞防火措施。装备安装装备机架：规格、程式、外观；安装垂直、程度度；油漆不得零落，标志完划一全；各种螺丝必须紧固；防震加固措施；接地措施。信息插座：规格、地位、质量；各种螺丝必须紧固；标志完划一全；安装符合工艺要求；屏蔽层可靠连接。电、光缆布放（楼内）架空缆线：吊线规格、架设地位、装设规格；吊线垂度；缆线规格；卡、挂间隔；缆线的引入符合工艺要求。管道缆线：运用管孔孔位；缆线规格；缆线走向；缆线的防护装备的设置质量。埋式缆线：缆线规格；铺设地位、深度；缆线的防护装备的设置质量；回土质量隧道缆线：缆线规格；安装地位、路由；土建设计符合工艺要求。其它：通讯线路与其他装备的间距；进线室安装、施工质量。缆线终端：信息插座、配线模块、光纤插座、各类跳线零碎测试工程电气功能测试：连接图；长度；衰减；近端串扰；设计中特殊规定的测试内容。光纤特性测试：类型(单模或多模)；衰减；反射。零碎接地：符合设计要求。2.卫星电视及有线电视接收零碎施工前检查按照施工材料表对零碎进行清点、分类。各种部件的规格、型号、数量应符和设计要求，产品合格证、运用阐明书齐全。产品外观应无变形、破损和明显脱漆景象。有源部件均应通电检查。天线装备的安装天线到星体之间不应有妨碍物,应防止地面微波的干扰.特别是接受工作在C波段的卫星,应为它的下行频率和地面微波通讯运用的频率相近.天线应尽量靠近卫星接收机所在机房,避免因传输距离过长而使信号衰减严重,通常连接电缆不应超过30米.天线指向的确定:本性指向由天线的方位角和仰角来确定,天线的方位角是指天线抛物面轴线与真北极的夹角.接收天线的安装:首先应在选好的地位上,按照天线底座的尺寸挖好坑基,埋入地脚螺栓并浇混凝土以固定.吊装天线的抛物面,对于分瓣式天线,应先将抛物面拼装好,并经过校正整形后在进行吊装.将抛物面紧固在支持体上.作后装好馈源得支持架.零碎前端、机房装备安装前端的安装：放大器、混合器、滤波器、衰减器、分支器、分配器及天放电源等部件的安装。要考虑到个部件之间的电缆连接走向合理，尽量避免交叉，特便是不能为了走线美观而将缆线拐成死弯，导致信号质量降落。前端装备与控制台的安装：按机房布置平面图进行装备基架与控制台定位。机架和控制台到位后，应进行垂直度调解。几个机架并排在一同时，两机架间的缝隙不得超过3mm.面板应在同一平面上并与基准线平行，前后偏差不大于3mm.对于彼此有必然间隔而排成一列的装备，其面板前后偏差不应大于5mm.调解垂直是从一端开始按次进行。机架和控制台的安装要求竖直平稳，与地面间接角垫实。在机架和控制台定位调解终了并做好加固后，安装机架内机盘、部件和控制台的装备、固定用螺丝、垫片、弹簧片均应按照要求装上不得遗漏。机房室内电缆的布放：采用地槽时，电缆由机架底部引入，布放地槽电缆应景电缆顺着所盼方向理直，按电缆的排列按次放入槽内，顺直无扭曲，不许绑扎，进出槽口时，拐弯过度，符合最小曲率半径要求，拐弯处应成捆绑扎。采用架槽时，架槽每个必然距离留有出现口，电缆由出线口从机架上方引入。电缆在槽架内部方可不进行绑扎。但在引入机架时，应成捆绑扎，以使引入机架的线路划一美观。采用活动地板时，电缆在活动地板下可灵活布放，但仍留意使电缆顺直无扭绞，在引入机架处仍需成捆绑扎。放大器分配器和分支器的安装根据分支分配器的数量定制出电视中继箱的尺寸,电缆与分支器,分配器的连接通常采用环形电缆卡连接法.有线电视零碎调试前端调试:检查前端装备所用的电源,应符合设计要求.在电视节目正常播出的情况下,在各频道天线馈线的输出端测量该频道的电平值.在前端输出口测量各频道的输出电平.干线放大器,支线放大器输出电平的调解:检查被测放大器的供电器所用电源.在每个干线放大器的输出端或输出电平测试点测量其高﹑低频道的电平值,经过调解干线放大器内的衰耗均衡器,使输出电平达到设计要求.测量各终端高低频道的电平值,应达到设计要求.若在某区域内多数用户的电平值偏离要求时,应重新对分配放大器进行调解.调测中应做好调测纪录.卫星电视接收零碎的调试卫星电视接收零碎调试:首先粗调,经过转动天线支持架上的圆盘和调解天线斜支持架的角度,使天线的方位角和仰角大致符合计算出来的数值.细调时将微型电视接收机预调到要接受的卫星电视节目的频道上,接通电源后,监视器上应出现卫星电视节目的
