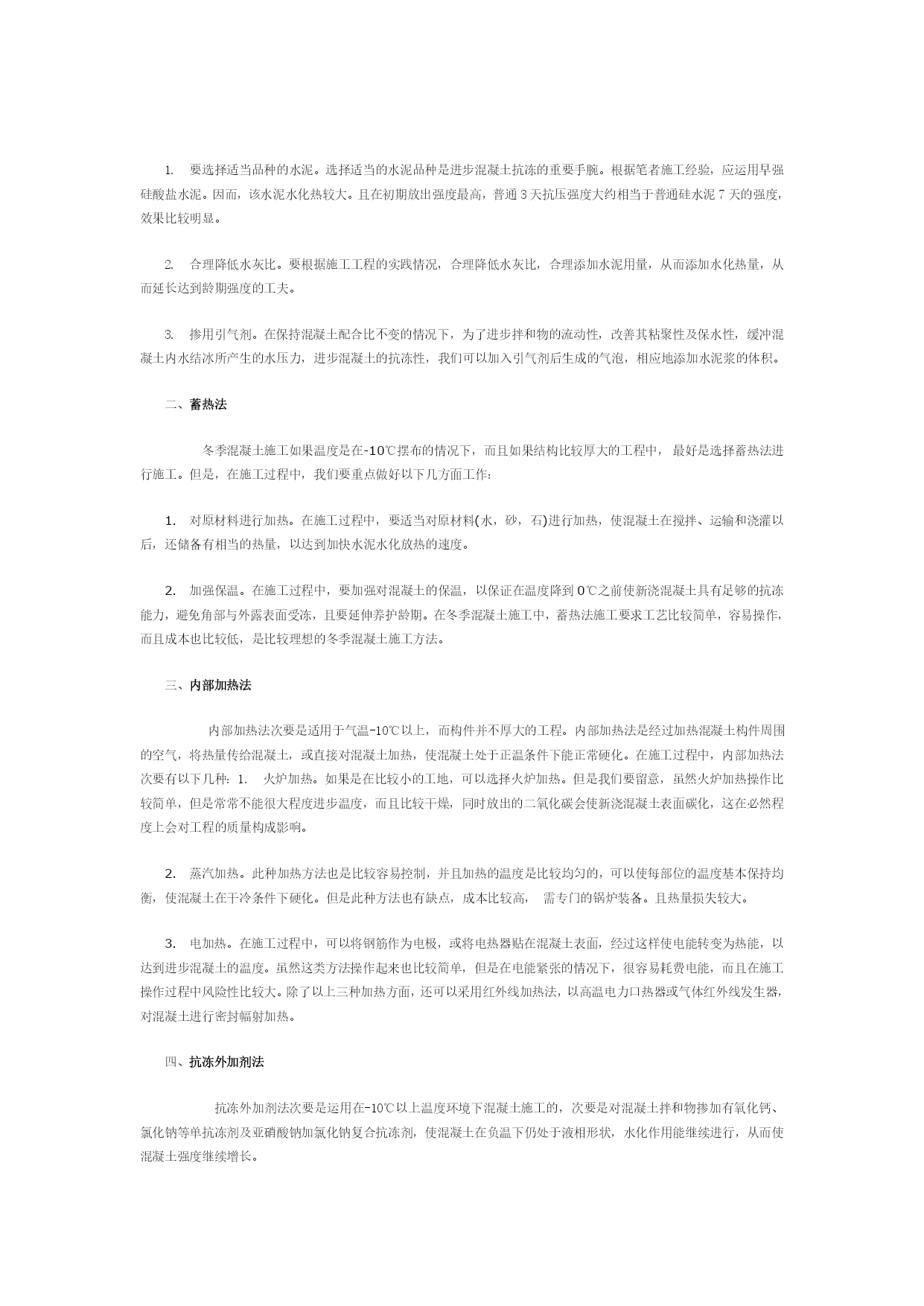

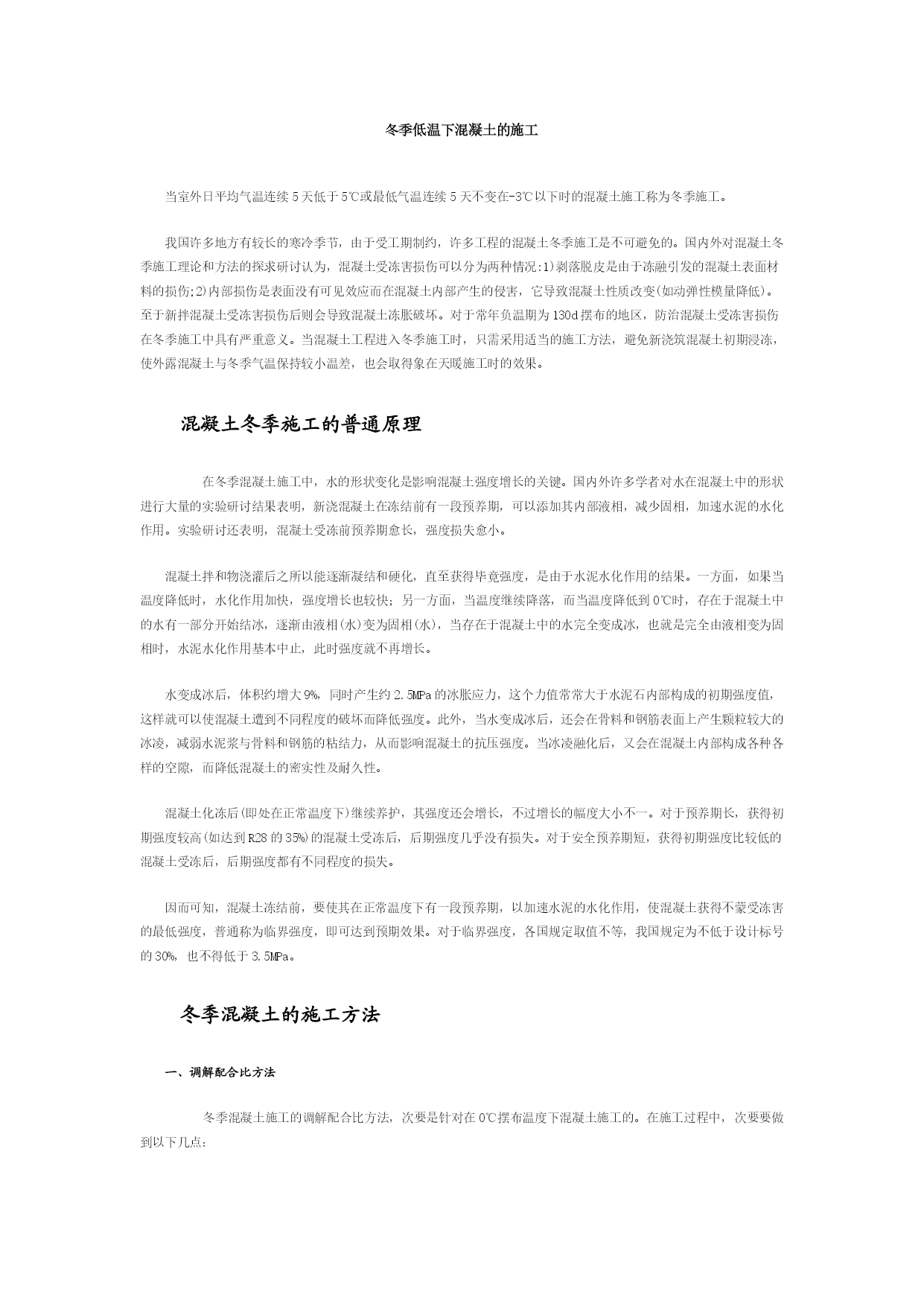

冬季低温下混凝土的施工当室外日平均气温连续5天低于5℃或最低气温连续5天不变在-3℃以下时的混凝土施工称为冬季施工。我国许多地方有较长的寒冷季节，由于受工期制约，许多工程的混凝土冬季施工是不可避免的。国内外对混凝土冬季施工理论和方法的探求研讨认为，混凝土受冻害损伤可以分为两种情况:1)剥落脱皮是由于冻融引发的混凝土表面材料的损伤;2)内部损伤是表面没有可见效应而在混凝土内部产生的侵害，它导致混凝土性质改变(如动弹性模量降低)。至于新拌混凝土受冻害损伤后则会导致混凝土冻胀破坏。对于常年负温期为130d摆布的地区，防治混凝土受冻害损伤在冬季施工中具有严重意义。当混凝土工程进入冬季施工时，只需采用适当的施工方法，避免新浇筑混凝土初期浸冻，使外露混凝土与冬季气温保持较小温差，也会取得象在天暖施工时的效果。混凝土冬季施工的普通原理在冬季混凝土施工中，水的形状变化是影响混凝土强度增长的关键。国内外许多学者对水在混凝土中的形状进行大量的实验研讨结果表明，新浇混凝土在冻结前有一段预养期，可以添加其内部液相，减少固相，加速水泥的水化作用。实验研讨还表明，混凝土受冻前预养期愈长，强度损失愈小。混凝土拌和物浇灌后之所以能逐渐凝结和硬化，直至获得毕竟强度，是由于水泥水化作用的结果。一方面，如果当温度降低时，水化作用加快，强度增长也较快；另一方面，当温度继续降落，而当温度降低到0℃时，存在于混凝土中的水有一部分开始结冰，逐渐由液相(水)变为固相(水)，当存在于混凝土中的水完全变成冰，也就是完全由液相变为固相时，水泥水化作用基本中止，此时强度就不再增长。水变成冰后，体积约增大9%，同时产生约2.5MPa的冰胀应力，这个力值常常大于水泥石内部构成的初期强度值，这样就可以使混凝土遭到不同程度的破坏而降低强度。此外，当水变成冰后，还会在骨料和钢筋表面上产生颗粒较大的冰凌，减弱水泥浆与骨料和钢筋的粘结力，从而影响混凝土的抗压强度。当冰凌融化后，又会在混凝土内部构成各种各样的空隙，而降低混凝土的密实性及耐久性。混凝土化冻后(即处在正常温度下)继续养护，其强度还会增长，不过增长的幅度大小不一。对于预养期长，获得初期强度较高(如达到R28的35%)的混凝土受冻后，后期强度几乎没有损失。对于安全预养期短，获得初期强度比较低的混凝土受冻后，后期强度都有不同程度的损失。因而可知，混凝土冻结前，要使其在正常温度下有一段预养期，以加速水泥的水化作用，使混凝土获得不蒙受冻害的最低强度，普通称为临界强度，即可达到预期效果。对于临界强度，各国规定取值不等，我国规定为不低于设计标号的30%，也不得低于3.5MPa。冬季混凝土的施工方法一、调解配合比方法冬季混凝土施工的调解配合比方法，次要是针对在0℃摆布温度下混凝土施工的。在施工过程中，次要要做到以下几点：1.要选择适当品种的水泥。选择适当的水泥品种是进步混凝土抗冻的重要手腕。根据笔者施工经验，应运用早强硅酸盐水泥。因而，该水泥水化热较大。且在初期放出强度最高，普通3天抗压强度大约相当于普通硅水泥7天的强度，效果比较明显。2.合理降低水灰比。要根据施工工程的实践情况，合理降低水灰比，合理添加水泥用量，从而添加水化热量，从而延长达到龄期强度的工夫。3.掺用引气剂。在保持混凝土配合比不变的情况下，为了进步拌和物的流动性，改善其粘聚性及保水性，缓冲混凝土内水结冰所产生的水压力，进步混凝土的抗冻性，我们可以加入引气剂后生成的气泡，相应地添加水泥浆的体积。二、蓄热法冬季混凝土施工如果温度是在-10℃摆布的情况下，而且如果结构比较厚大的工程中，最好是选择蓄热法进行施工。但是，在施工过程中，我们要重点做好以下几方面工作：1.对原材料进行加热。在施工过程中，要适当对原材料(水，砂，石)进行加热，使混凝土在搅拌、运输和浇灌以后，还储备有相当的热量，以达到加快水泥水化放热的速度。2.加强保温。在施工过程中，要加强对混凝土的保温，以保证在温度降到0℃之前使新浇混凝土具有足够的抗冻能力，避免角部与外露表面受冻，且要延伸养护龄期。在冬季混凝土施工中，蓄热法施工要求工艺比较简单，容易操作，而且成本也比较低，是比较理想的冬季混凝土施工方法。三、内部加热法内部加热法次要是适用于气温-10℃以上，而构件并不厚大的工程。内部加热法是经过加热混凝土构件周围的空气，将热量传给混凝土，或直接对混凝土加热，使混凝土处于正温条件下能正常硬化。在施工过程中，内部加热法次要有以下几种：1.火炉加热。如果是在比较小的工地，可以选择火炉加热。但是我们要留意，虽然火炉加热操作比较简单，但是常常不能很大程度进步温度，而且比较干燥，同时放出的二氧化碳会使新浇混凝土表面碳化，这在必然程度上会对工程的质量构成影响。2.蒸汽加热。此种加热方法也是比较容易控制
