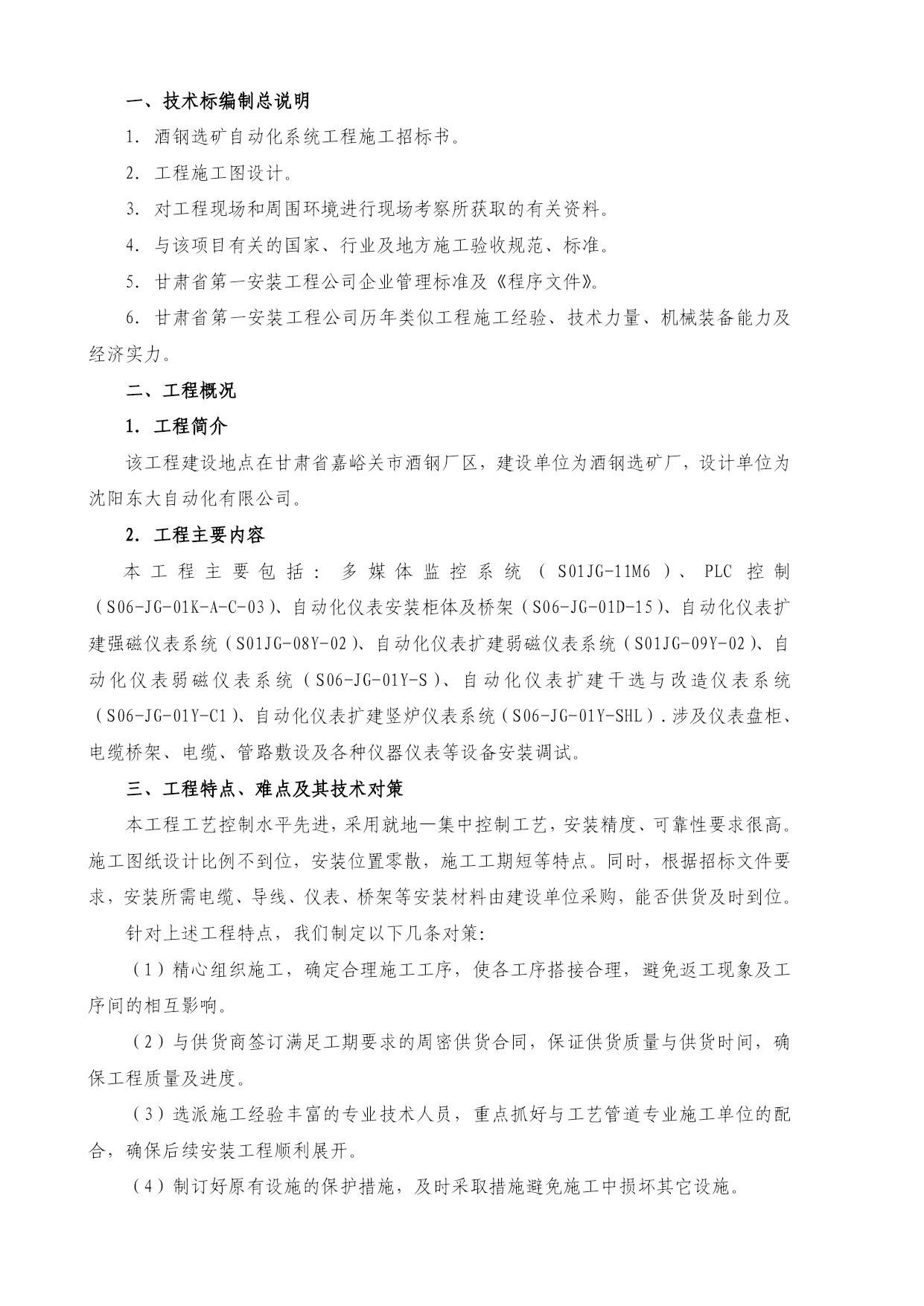

一、技术标编制总说明1．酒钢选矿自动化系统工程施工招标书。2．工程施工图设计。3．对工程现场和周围环境进行现场考察所获取的有关资料。4．与该项目有关的国家、行业及地方施工验收规范、标准。5．甘肃省第一安装工程公司企业管理标准及《程序文件》。6．甘肃省第一安装工程公司历年类似工程施工经验、技术力量、机械装备能力及经济实力。二、工程概况1．工程简介该工程建设地点在甘肃省嘉峪关市酒钢厂区，建设单位为酒钢选矿厂，设计单位为沈阳东大自动化有限公司。2．工程主要内容本工程主要包括：多媒体监控系统（S01JG-11M6）、PLC控制（S06-JG-01K-A-C-03）、自动化仪表安装柜体及桥架（S06-JG-01D-15）、自动化仪表扩建强磁仪表系统（S01JG-08Y-02）、自动化仪表扩建弱磁仪表系统（S01JG-09Y-02）、自动化仪表弱磁仪表系统（S06-JG-01Y-S）、自动化仪表扩建干选与改造仪表系统（S06-JG-01Y-C1）、自动化仪表扩建竖炉仪表系统（S06-JG-01Y-SHL）.涉及仪表盘柜、电缆桥架、电缆、管路敷设及各种仪器仪表等设备安装调试。三、工程特点、难点及其技术对策本工程工艺控制水平先进，采用就地—集中控制工艺，安装精度、可靠性要求很高。施工图纸设计比例不到位，安装位置零散，施工工期短等特点。同时，根据招标文件要求，安装所需电缆、导线、仪表、桥架等安装材料由建设单位采购，能否供货及时到位。针对上述工程特点，我们制定以下几条对策：（1）精心组织施工，确定合理施工工序，使各工序搭接合理，避免返工现象及工序间的相互影响。（2）与供货商签订满足工期要求的周密供货合同，保证供货质量与供货时间，确保工程质量及进度。（3）选派施工经验丰富的专业技术人员，重点抓好与工艺管道专业施工单位的配合，确保后续安装工程顺利展开。（4）制订好原有设施的保护措施，及时采取措施避免施工中损坏其它设施。（5）贯彻技术质量交底工作，使作业人员在作业前明确施工技术要求，质量要求，满足图纸设计要求。（6）自控仪表的安装调试人员应在充分理解工艺控制要求的前提下，紧密配合工艺专业作业。（7）施工人员应按照防静电接地、防雷接地、保护接地、等电位联接的要求进行施工。四、施工执行技术标准、规范及参考资料国家有关工程建设现行的有关法律、法规及行业有关规定。国家有关工程建设现行的规章、标准及行业有关规定：《1KV以下工程施工及验收规范》GB50258-96；《电气照明装置施工及验收规范》GB50259-96；《工业自动化仪表工程施工及验收规范》GＢJ93-86《自控安装图册》HG/T21581-95；《工业自动化仪表安装工程质量检验评定标准》GBJ131-90《建筑电气安装工程施工质量验收规范》GB50303-2002《电气装置安装工程电气设备交接试验标准》GB50150-91《电气装置安装工程，电缆线路施工及验收规范》GB50168-92；《电气装置安装工程，接地装置施工及验收规范》GB50169-92；《电气装置安装工程，旋转电机施工及验收规范》GB50170-92《电气装置安装工程盘柜及二次回路接线施工及验收规范》GB50171-92《电气装置安装工程，电气设备交接实验方法》GB50150-92；《电气装置安装工程，低压电器施工及验收规范》GB50168-92；《建筑工程施工质量验收统一标准》GB50300-2001《施工现场临时用电安全技术规范》JGJ46-88《建筑施工安全检查评定标准》JGJ59-99《施工现场临时用电安全技术规范》GBJ46-88。五、施工组织及部署1．施工总体部署根据本工程特点和工期安排，计划组建一个专业施工项目部，下设电气安装、自控仪表安装、电气调整试验、自控仪表调试共四个专业施工班组分头进行作业。2．施工部署的原则（1）管理人员与施工队伍：项目部由具有丰富施工经验的管理人员组成。施工队伍调集具有类似工程施工经验的专业队伍。（2）施工组织：采用先进的组织管理技术，统筹计划，合理安排，分段、分工序平行流水作业，保证业主要求的工期。（3）配备性能良好的机械设备，编制合理的施工程序，充分发挥机械设备的生产能力。（4）质量控制：进一步推进全面质量管理，严格按照ISO9001：2000标准质量管理体系进行质量程序控制，对施工现场实施动态管理，上道工序必须为下道工序服务，质量实行质检员一票否决制。3．工程管理组织机构（1）为顺利实现本工程施工进度计划，确保工程质量、安全生产、文明施工等项目目标，公司将选派一名具有丰富施工经验和管理经验的人员担任项目经理，以精干、高效的原则组建项目部负责现场施工及其它事务。（2）项目部人员组成中项目
