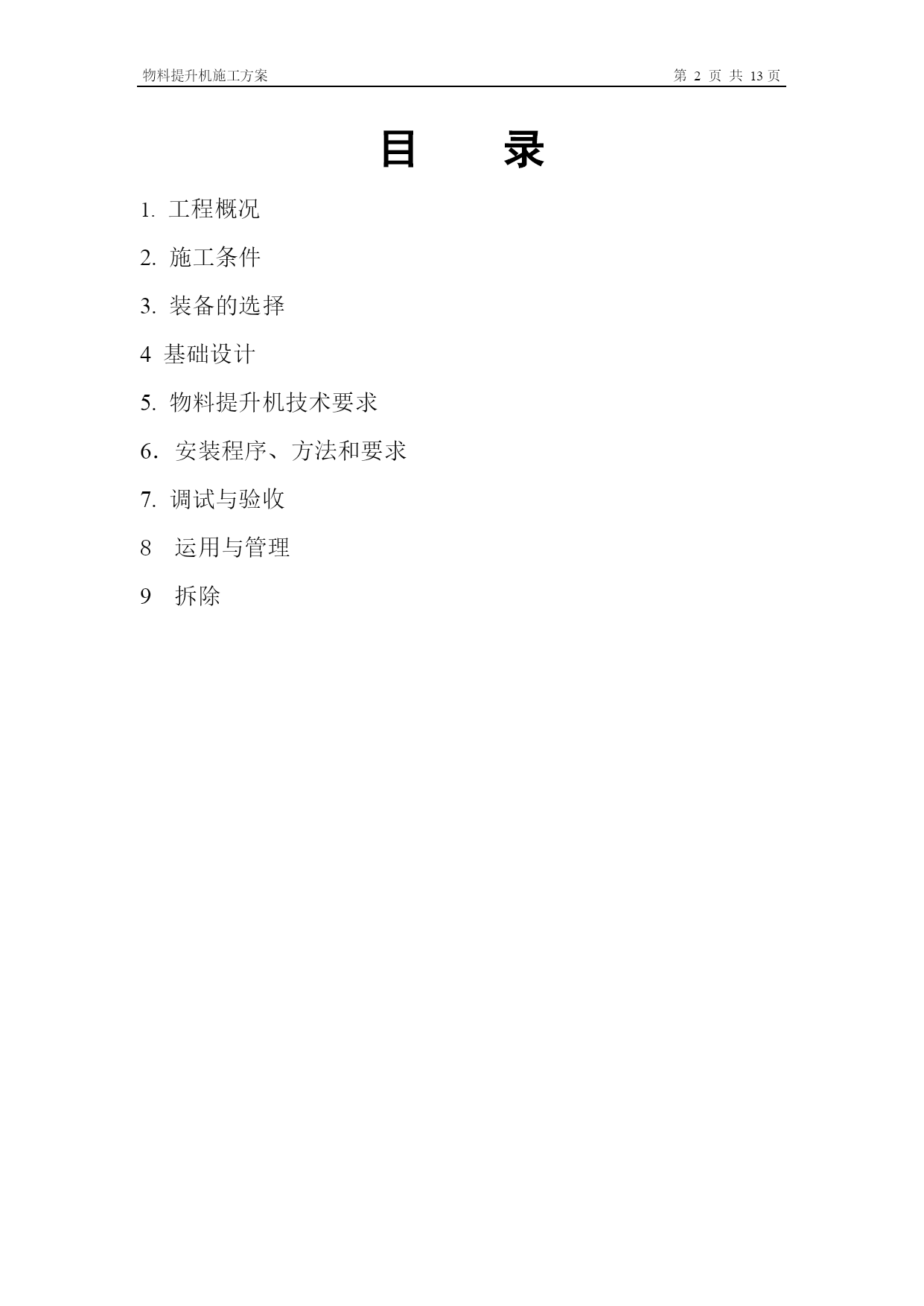

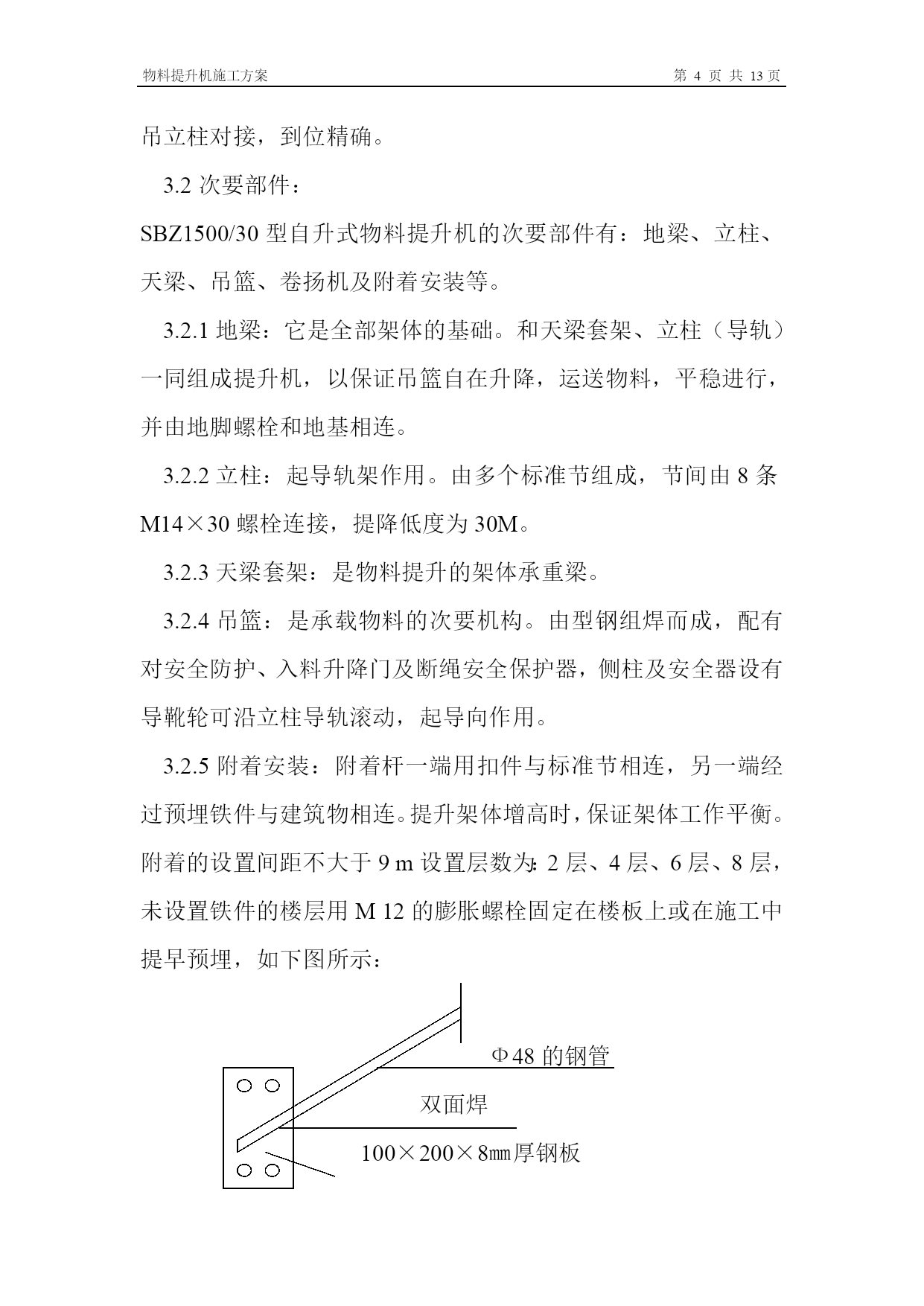

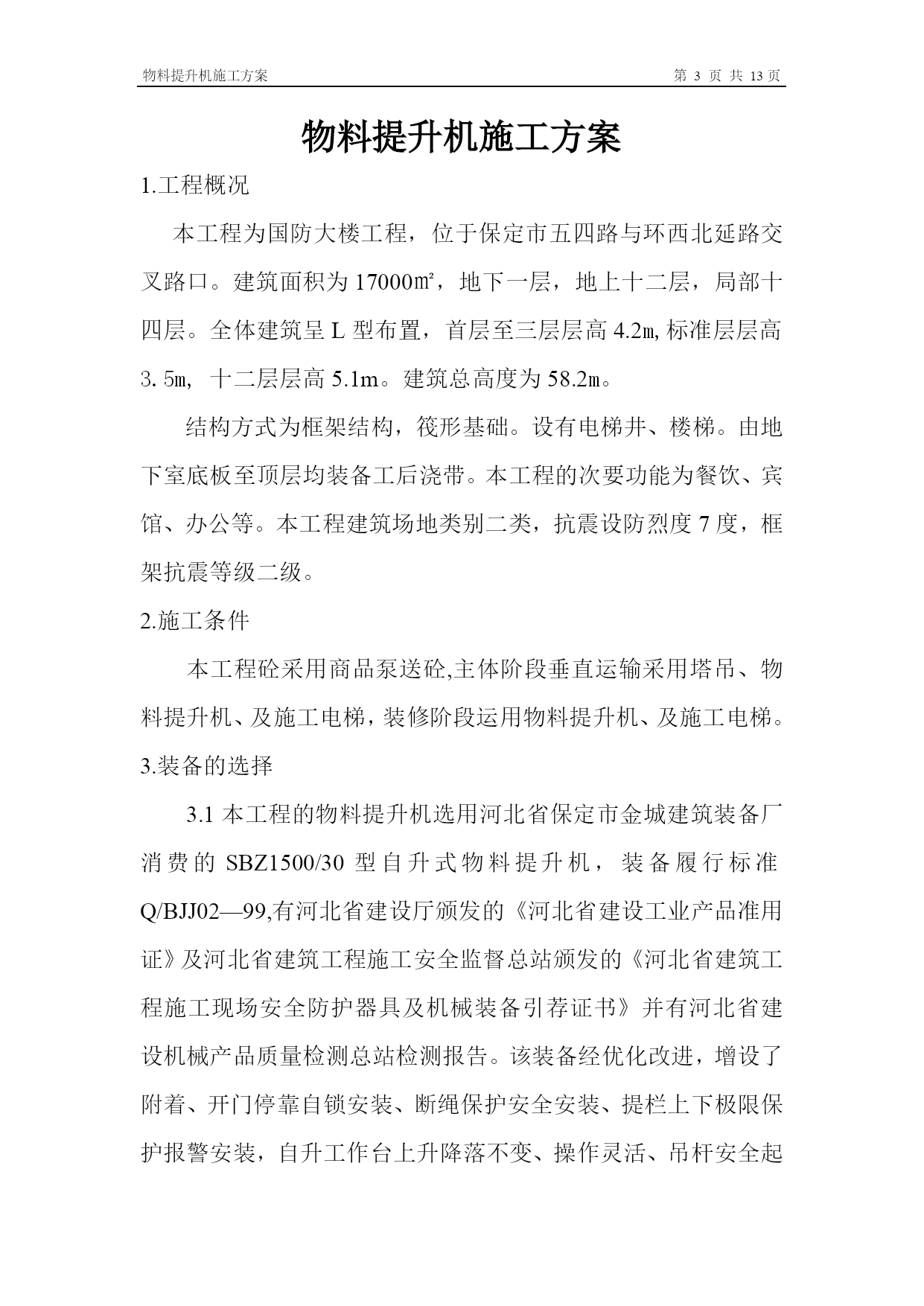

物料提升机施工方案第PAGE13页共NUMPAGES13页编制根据1.1JGJ59-99建筑施工安全检查标准1.2JGJ88-92龙门架及井架物料提升机安全技术规范1.3JGJ80-91建筑施工高处作业安全技术规范1.4冀建建(1999)311号河北省<建筑施工安全检查标准>实行细则1.5SBZ1500/30型自升式物料提升机开门自锁、断绳保护安全安装安装运用阐明书目录工程概况2.施工条件3.装备的选择4基础设计5.物料提升机技术要求6.安装程序、方法和要求7.调试与验收8运用与管理9拆除物料提升机施工方案1.工程概况本工程为国防大楼工程,位于保定市五四路与环西北延路交叉路口。建筑面积为17000㎡,地下一层,地上十二层,局部十四层。全体建筑呈L型布置,首层至三层层高4.2m,标准层层高3.5m,十二层层高5.1m。建筑总高度为58.2m。结构方式为框架结构,筏形基础。设有电梯井、楼梯。由地下室底板至顶层均装备工后浇带。本工程的次要功能为餐饮、宾馆、办公等。本工程建筑场地类别二类,抗震设防烈度7度,框架抗震等级二级。2.施工条件本工程砼采用商品泵送砼,主体阶段垂直运输采用塔吊、物料提升机、及施工电梯,装修阶段运用物料提升机、及施工电梯。3.装备的选择3.1本工程的物料提升机选用河北省保定市金城建筑装备厂消费的SBZ1500/30型自升式物料提升机,装备履行标准Q/BJJ02—99,有河北省建设厅颁发的《河北省建设工业产品准用证》及河北省建筑工程施工安全监督总站颁发的《河北省建筑工程施工现场安全防护器具及机械装备引荐证书》并有河北省建设机械产品质量检测总站检测报告。该装备经优化改进,增设了附着、开门停靠自锁安装、断绳保护安全安装、提栏上下极限保护报警安装,自升工作台上升降落不变、操作灵活、吊杆安全起吊立柱对接,到位精确。3.2次要部件:SBZ1500/30型自升式物料提升机的次要部件有:地梁、立柱、天梁、吊篮、卷扬机及附着安装等。3.2.1地梁:它是全部架体的基础。和天梁套架、立柱(导轨)一同组成提升机,以保证吊篮自在升降,运送物料,平稳进行,并由地脚螺栓和地基相连。3.2.2立柱:起导轨架作用。由多个标准节组成,节间由8条M14×30螺栓连接,提降低度为30M。3.2.3天梁套架:是物料提升的架体承重梁。3.2.4吊篮:是承载物料的次要机构。由型钢组焊而成,配有对安全防护、入料升降门及断绳安全保护器,侧柱及安全器设有导靴轮可沿立柱导轨滚动,起导向作用。3.2.5附着安装:附着杆一端用扣件与标准节相连,另一端经过预埋铁件与建筑物相连。提升架体增高时,保证架体工作平衡。附着的设置间距不大于9m设置层数为:2层、4层、6层、8层,未设置铁件的楼层用M12的膨胀螺栓固定在楼板上或在施工中提早预埋,如下图所示:Ф48的钢管双面焊100×200×8㎜厚钢板4Ф12的螺栓3.2.6卷扬机:是提升物料的动力机构,采用JJKX-1行星式卷扬机,属单独配套机构4.基础设计本工程地下室面积较大,提升机的基础座落在地下室顶板之上,承载力能达到要求,地梁安装时运用M20膨胀螺栓固定,螺栓中心距允许偏差2㎜。5.物料提升机技术要求5.1架体5.1.1厂家提供的定型提升机产品,必须经市技术监督局检验后,核发准用证后方可运用。5.1.2提升机应设置连墙件与建筑物的柱子或与预埋在顶板上的钢筋环连接,连墙件每层必须设置一组,连墙件为Φ48×3.5的钢管,连墙件与架体及建筑结构之间均采用刚性连接,并构成不变结构,连墙件严禁与脚手架连接。5.2安全防护安装5.2.1吊篮必须设置定型化的停靠安装。停靠安装必须可靠灵活。5.2.2超高限位安装:架体的自在高度不超过6米,在距天梁底部不小于3米处,设置超高限位安装。超高限位安装必须灵敏可靠。5.3吊篮防护5.3.1吊篮两侧应设置固定栏板,其高度为1200㎜,5.3.2吊篮进出料口设置定型化、工具化的安全门,进出料时开放,垂直运输时关闭。安全门应开启灵活、关闭周密。5.3.3吊篮提升严禁运用单根钢丝绳。5.4楼层卸料平台防护卸料平台的宽度不小于800㎜,用木脚手板横铺,必须铺严铺稳,严禁运用钢模板作平台板。卸料平台两侧用48×3.5的钢管设1200㎜高的防护栏杆,栏杆程度管间距600㎜,栏杆外侧挂密目式安全网。卸料平台内侧设1200㎜的防护门,防护门用Φ12的钢筋制造,并涂刷红白相间的油漆,5.5进料口的防护提升机进料口设置防护棚,防护棚用Φ48×3.5的钢管搭设,宽度大于提升机的内部尺寸,长度为5米,防护棚的顶部满铺厚度不小于5
