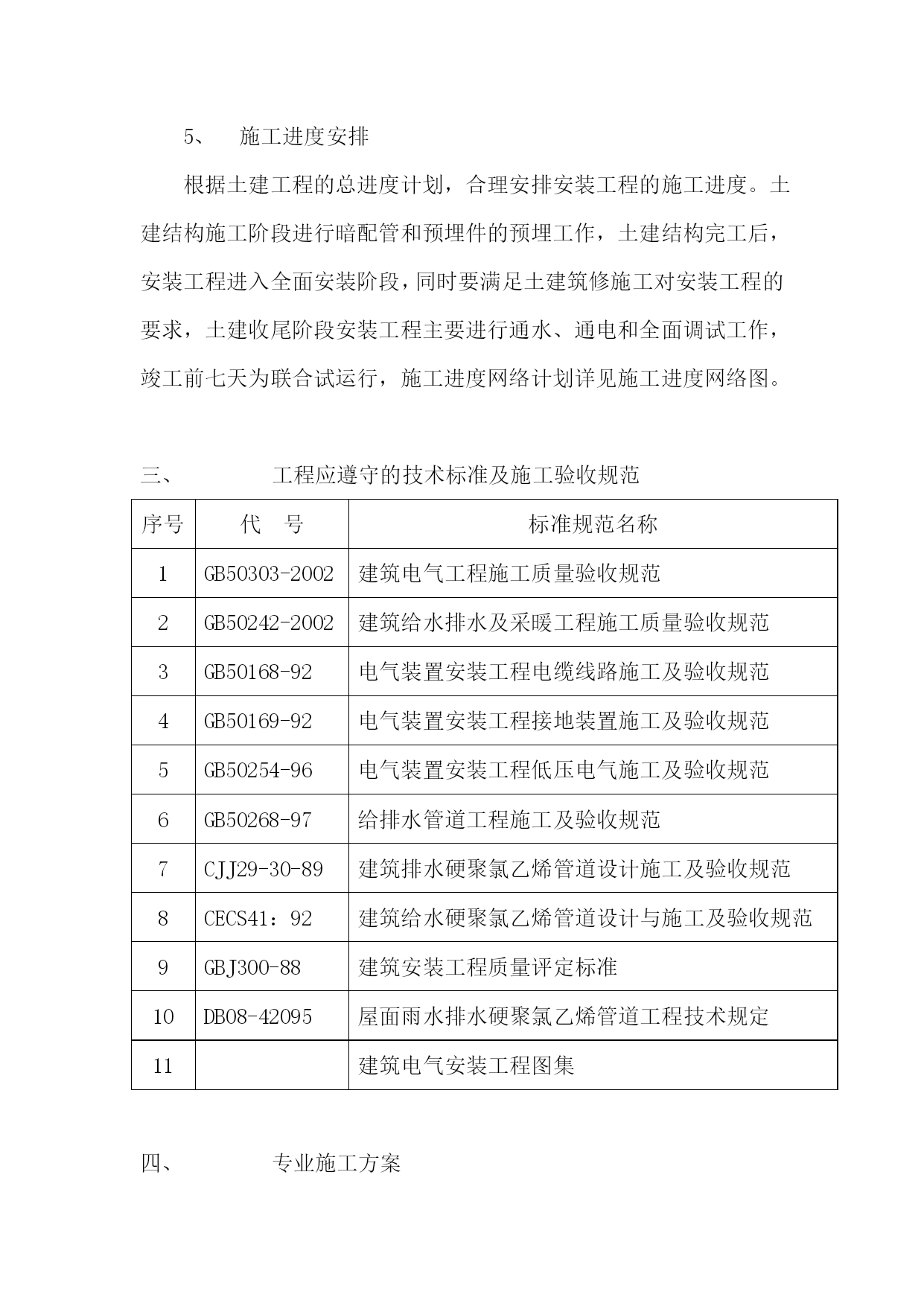

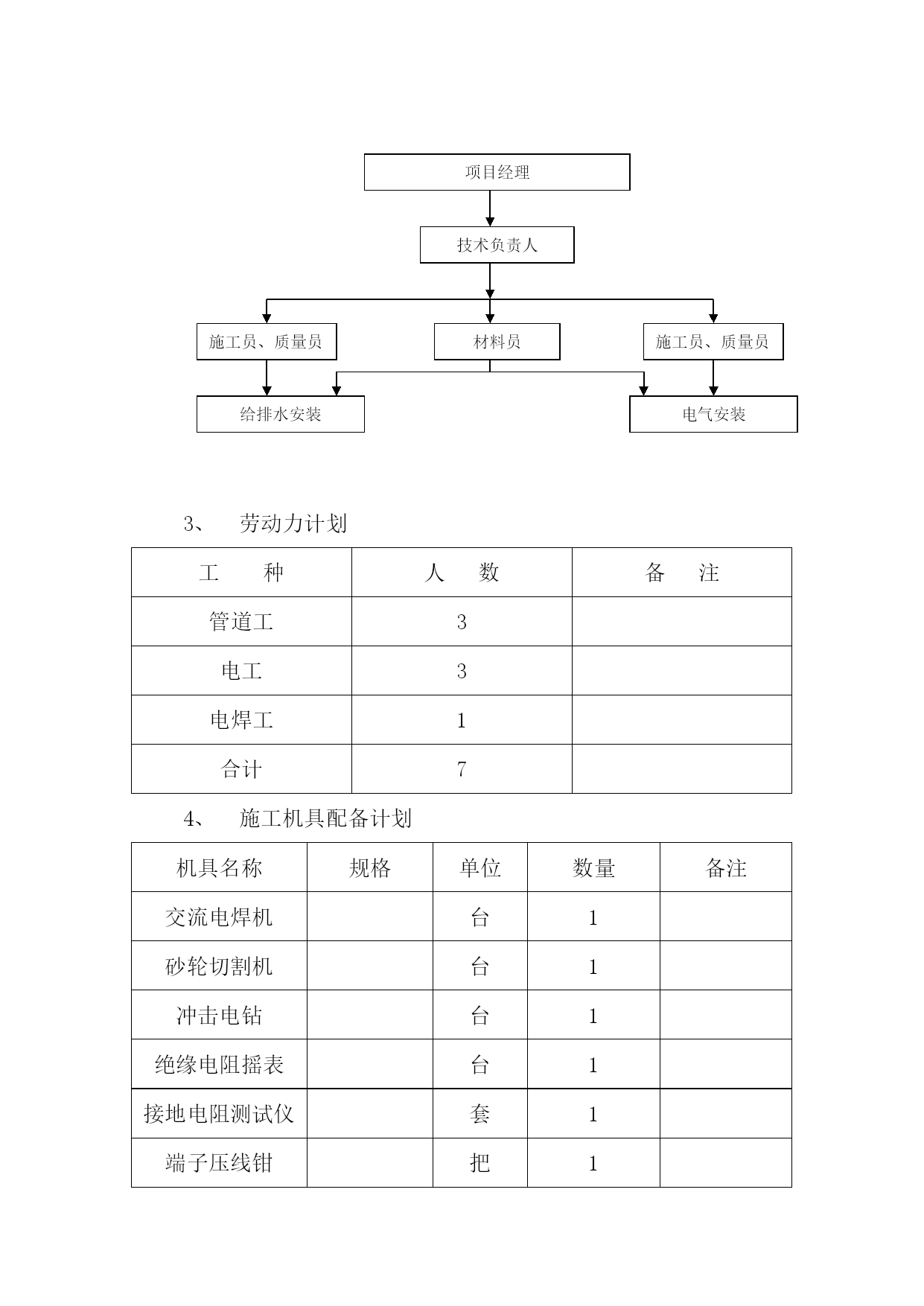

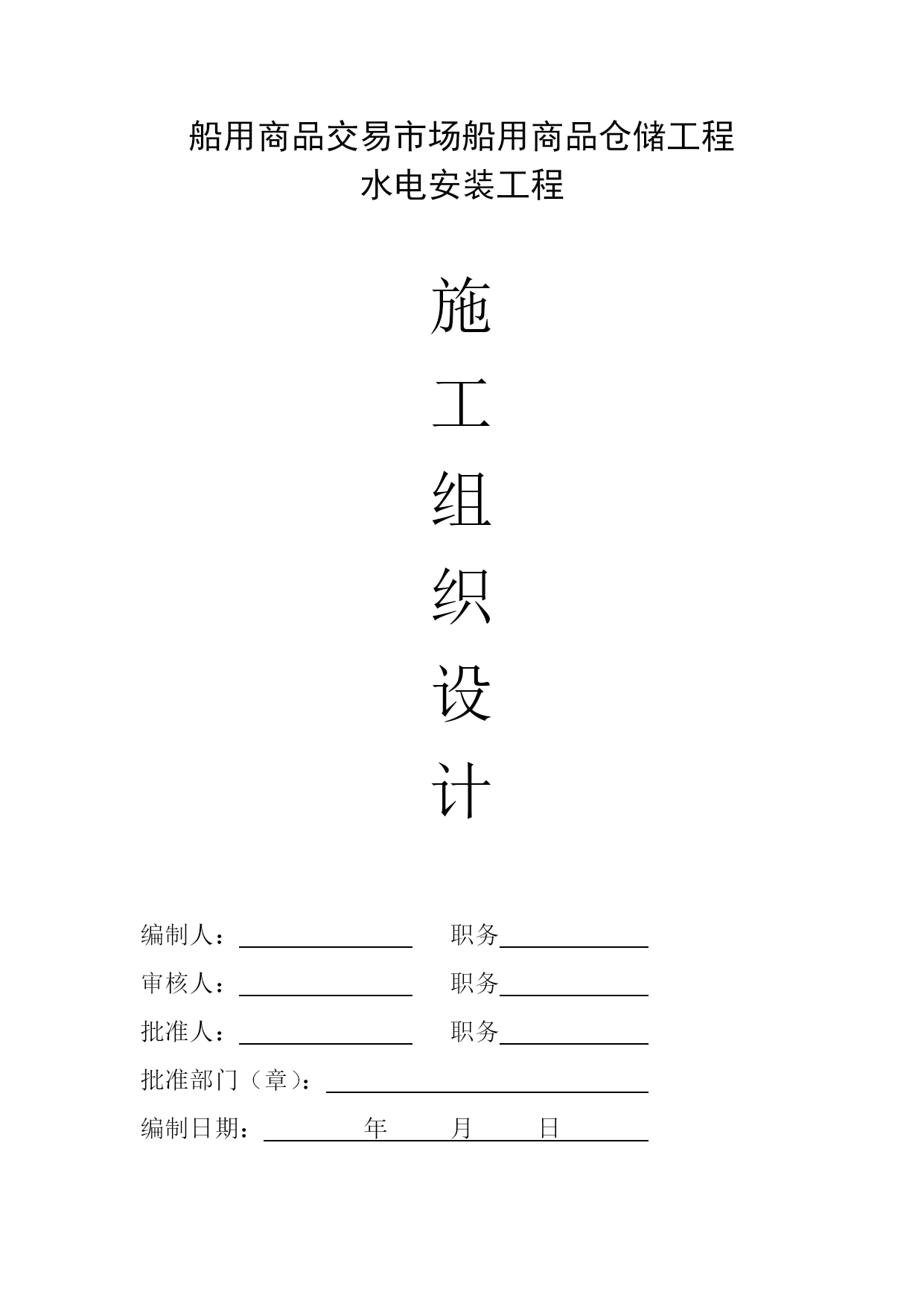

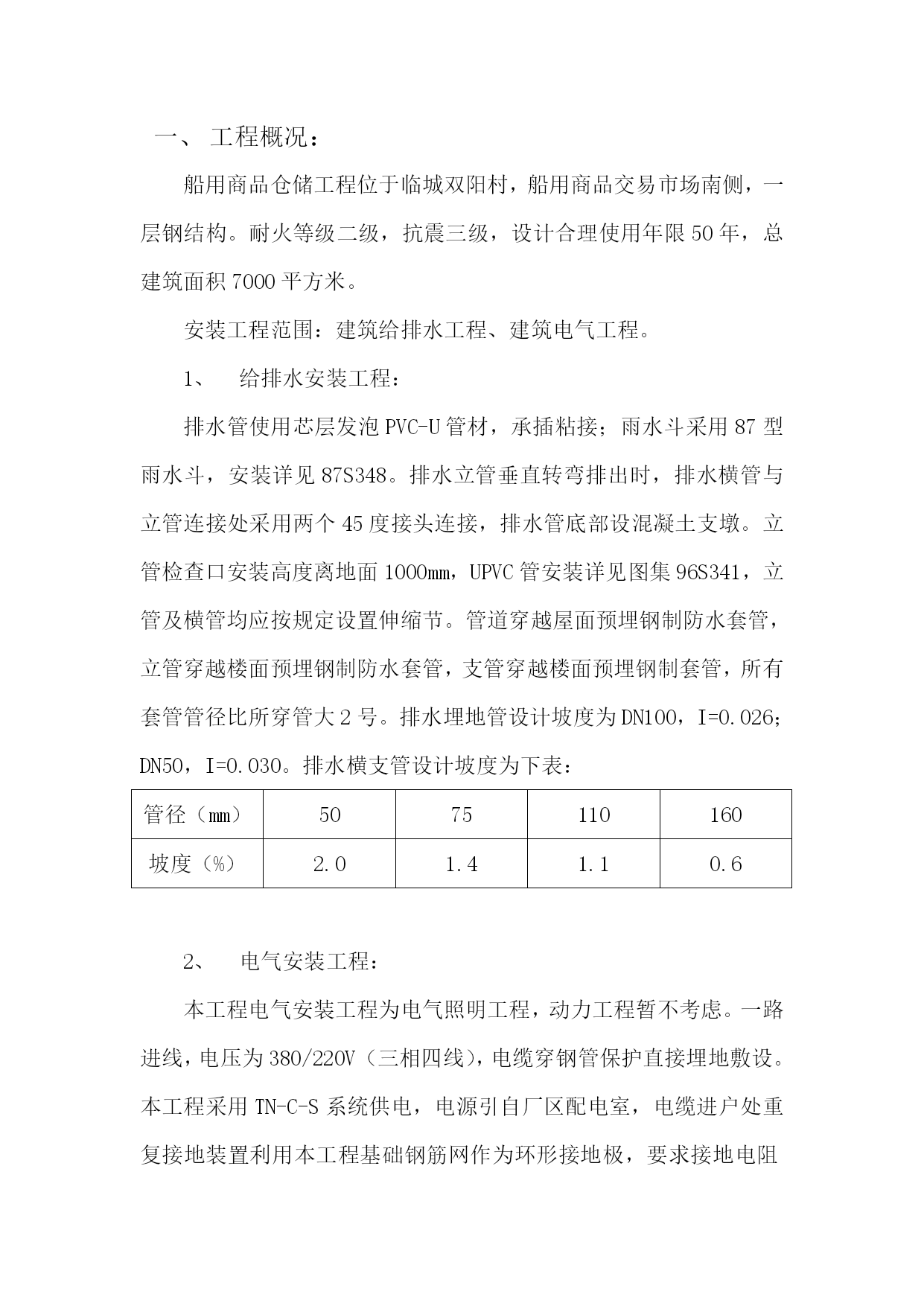

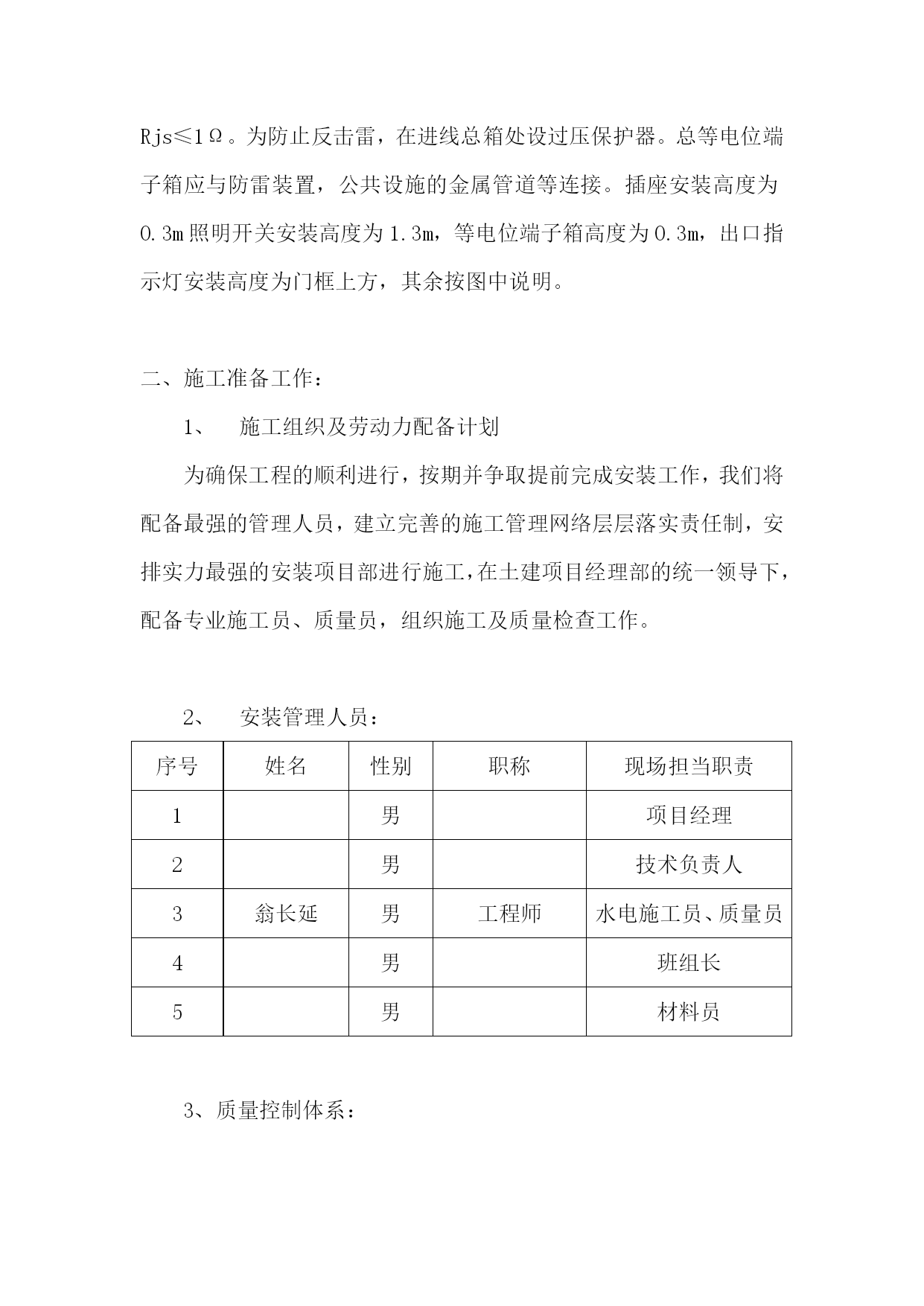

船用商品交易市场船用商品仓储工程水电安装工程施工组织设计编制人：职务审核人：职务批准人：职务批准部门（章）：编制日期：年月日工程概况：船用商品仓储工程位于临城双阳村，船用商品交易市场南侧，一层钢结构。耐火等级二级，抗震三级，设计合理使用年限50年，总建筑面积7000平方米。安装工程范围：建筑给排水工程、建筑电气工程。给排水安装工程：排水管使用芯层发泡PVC-U管材，承插粘接；雨水斗采用87型雨水斗，安装详见87S348。排水立管垂直转弯排出时，排水横管与立管连接处采用两个45度接头连接，排水管底部设混凝土支墩。立管检查口安装高度离地面1000mm，UPVC管安装详见图集96S341，立管及横管均应按规定设置伸缩节。管道穿越屋面预埋钢制防水套管，立管穿越楼面预埋钢制防水套管，支管穿越楼面预埋钢制套管，所有套管管径比所穿管大2号。排水埋地管设计坡度为DN100，I=0.026；DN50，I=0.030。排水横支管设计坡度为下表：管径（mm）5075110160坡度（%）2.01.41.10.6电气安装工程：本工程电气安装工程为电气照明工程，动力工程暂不考虑。一路进线，电压为380/220V（三相四线），电缆穿钢管保护直接埋地敷设。本工程采用TN-C-S系统供电，电源引自厂区配电室，电缆进户处重复接地装置利用本工程基础钢筋网作为环形接地极，要求接地电阻Rjs≤1Ω。为防止反击雷，在进线总箱处设过压保护器。总等电位端子箱应与防雷装置，公共设施的金属管道等连接。插座安装高度为0.3m照明开关安装高度为1.3m，等电位端子箱高度为0.3m，出口指示灯安装高度为门框上方，其余按图中说明。二、施工准备工作：施工组织及劳动力配备计划为确保工程的顺利进行，按期并争取提前完成安装工作，我们将配备最强的管理人员，建立完善的施工管理网络层层落实责任制，安排实力最强的安装项目部进行施工，在土建项目经理部的统一领导下，配备专业施工员、质量员，组织施工及质量检查工作。安装管理人员：序号姓名性别职称现场担当职责1男项目经理2男技术负责人3翁长延男工程师水电施工员、质量员4男班组长5男材料员3、质量控制体系：项目经理技术负责人施工员、质量员施工员、质量员给排水安装电气安装材料员劳动力计划工种人数备注管道工3电工3电焊工1合计7施工机具配备计划机具名称规格单位数量备注交流电焊机台1砂轮切割机台1冲击电钻台1绝缘电阻摇表台1接地电阻测试仪套1端子压线钳把1施工进度安排根据土建工程的总进度计划，合理安排安装工程的施工进度。土建结构施工阶段进行暗配管和预埋件的预埋工作，土建结构完工后，安装工程进入全面安装阶段，同时要满足土建筑修施工对安装工程的要求，土建收尾阶段安装工程主要进行通水、通电和全面调试工作，竣工前七天为联合试运行，施工进度网络计划详见施工进度网络图。工程应遵守的技术标准及施工验收规范序号代号标准规范名称1GB50303-2002建筑电气工程施工质量验收规范2GB50242-2002建筑给水排水及采暖工程施工质量验收规范3GB50168-92电气装置安装工程电缆线路施工及验收规范4GB50169-92电气装置安装工程接地装置施工及验收规范5GB50254-96电气装置安装工程低压电气施工及验收规范6GB50268-97给排水管道工程施工及验收规范7CJJ29-30-89建筑排水硬聚氯乙烯管道设计施工及验收规范8CECS41：92建筑给水硬聚氯乙烯管道设计与施工及验收规范9GBJ300-88建筑安装工程质量评定标准10DB08-42095屋面雨水排水硬聚氯乙烯管道工程技术规定11建筑电气安装工程图集专业施工方案室内给排水管道安装（1）、室内排水及雨水UPVC管道安装eq\o\ac(○,1)、按管道系统和雨水斗的设计位置，管道走向及各管道的中心线标记进行测量，结合排水口尺与排水管道口施工中心线，并确定排水管道预留管口的坐标，作出标记。eq\o\ac(○,2)、按实测小样图选用合格的管材和管件，进作配管和断口，预制的管断配制完成后应按实测小样图核对节点间尺寸和管件接口朝向。eq\o\ac(○,3)、按设计选定支架型式加工，油漆，按规范要求就位安装。eq\o\ac(○,4)、管道安装应自下向上，分层进行，先安装立管，后安装横管，连续施工，按设计和规范要求设置伸缩节。eq\o\ac(○,5)、立管安装时先将管段吊正，安装伸缩节，将管端插口平直插入伸缩节承口橡胶圈中，用力应均衡，不可摇挤，安装完毕后，随即将立管固定。eq\o\ac(○,6)、横管安装时应先将预制好的管段用铁丝临时吊挂，核对无误后再进行粘接。粘接后迅速摆正位置，
