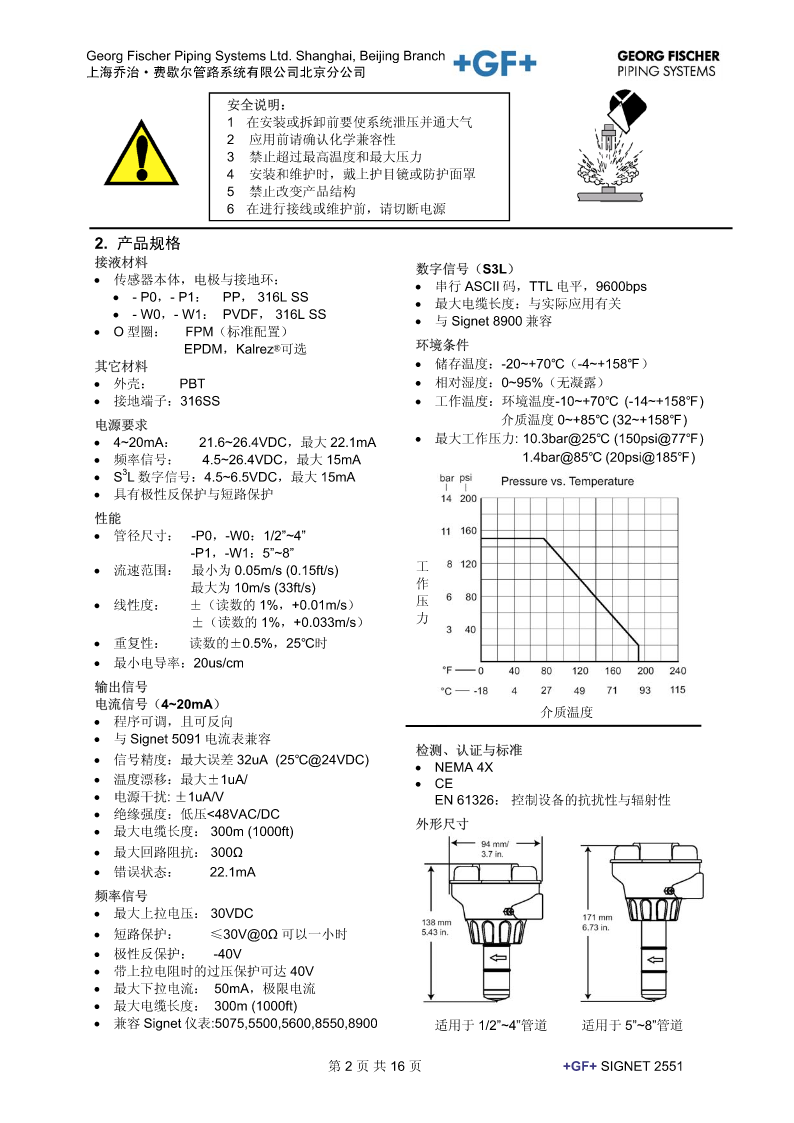

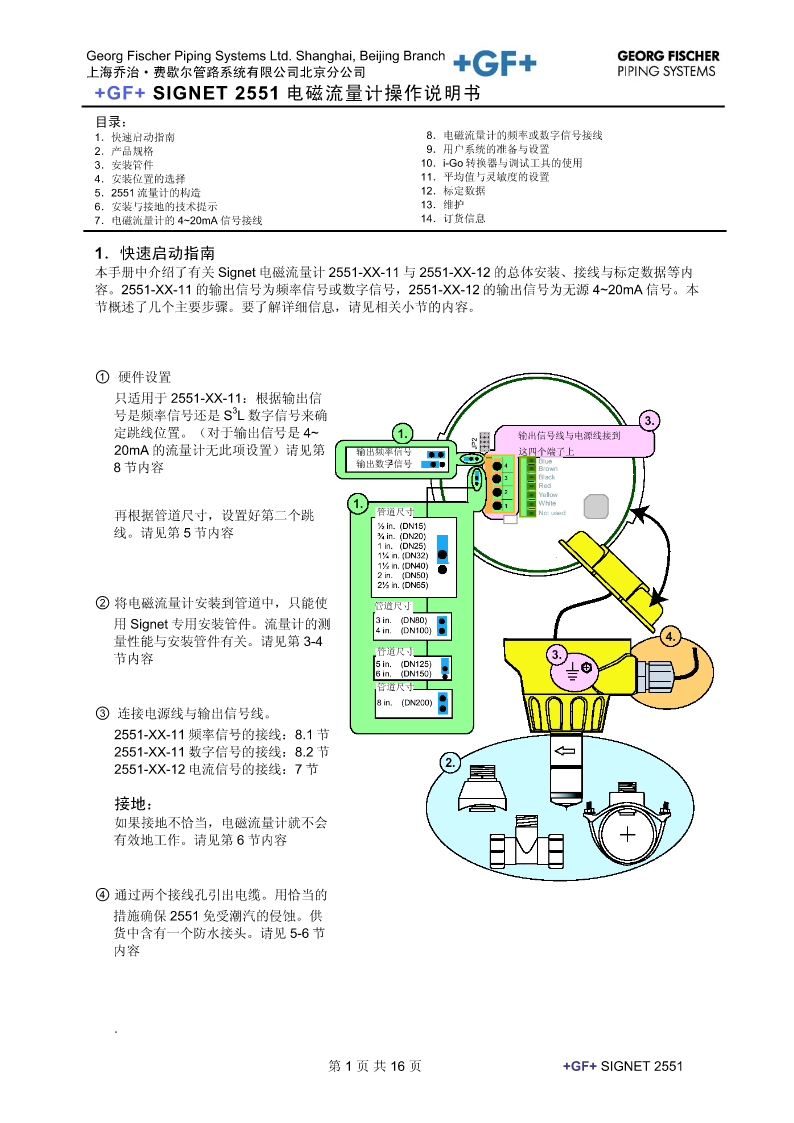

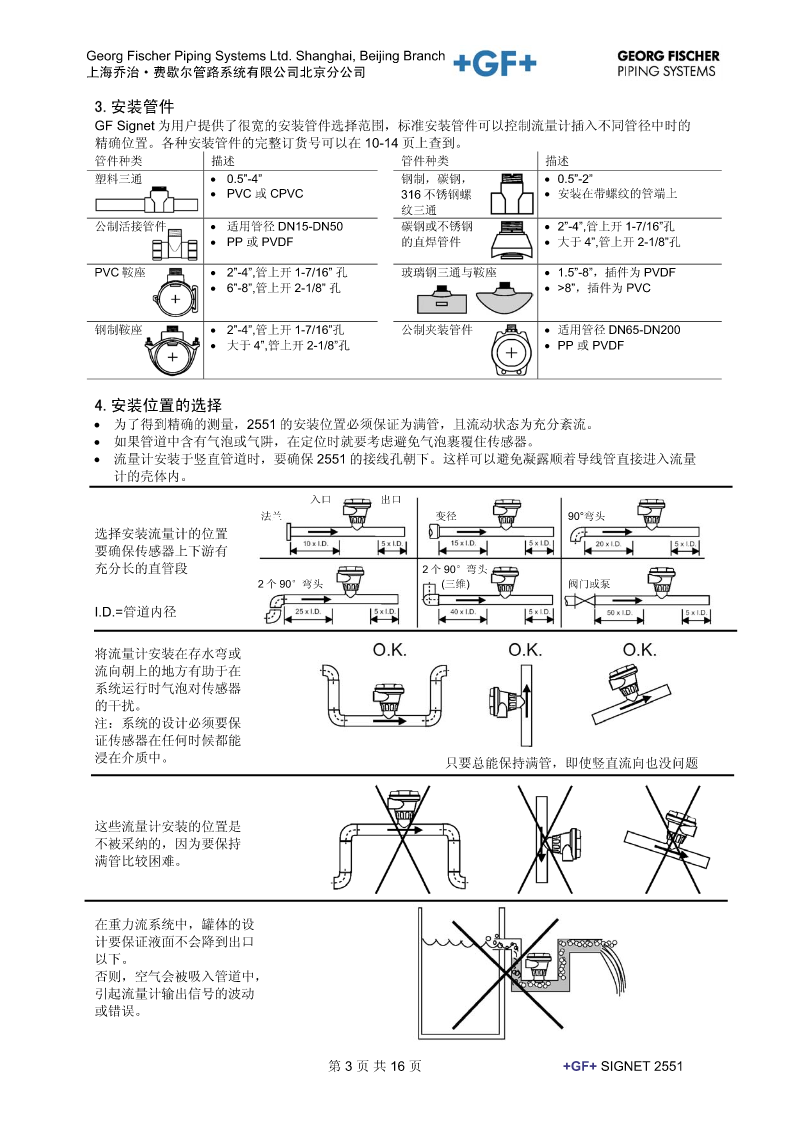

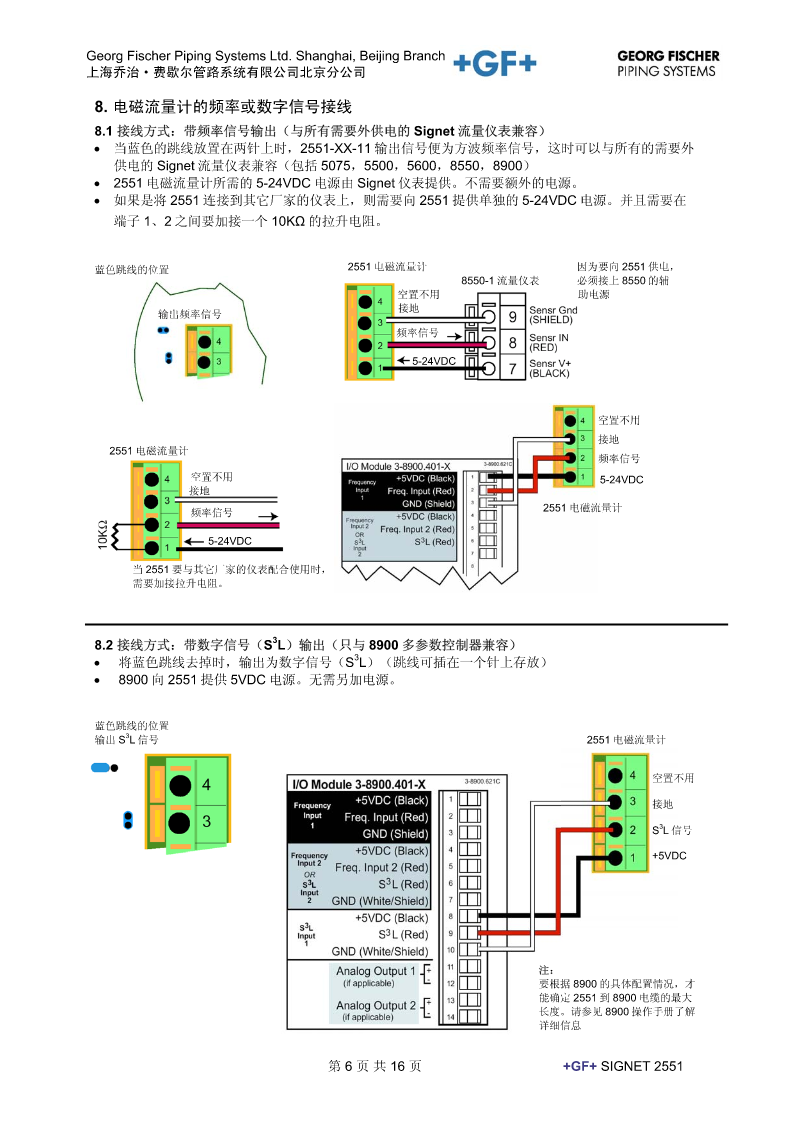

GeorgFischerPipingSystemsLtd.Shanghai,BeijingBranch上海乔治·费歇尔管路系统有限公司北京分公司+GF+SIGNET2551电磁流量计操作说明书目录：1．快速启动指南8．电磁流量计的频率或数字信号接线2．产品规格9．用户系统的准备与设置3．安装管件10．i-Go转换器与调试工具的使用4．安装位置的选择11．平均值与灵敏度的设置5．2551流量计的构造12．标定数据6．安装与接地的技术提示13．维护7．电磁流量计的4~20mA信号接线14．订货信息1．快速启动指南本手册中介绍了有关Signet电磁流量计2551-XX-11与2551-XX-12的总体安装、接线与标定数据等内容。2551-XX-11的输出信号为频率信号或数字信号，2551-XX-12的输出信号为无源4~20mA信号。本节概述了几个主要步骤。要了解详细信息，请见相关小节的内容。硬件设置①只适用于2551-XX-11：根据输出信号是频率信号还是S3L数字信号来确定跳线位置。（对于输出信号是4~输出信号线与电源线接到20mA的流量计无此项设置）请见第输出频率信号这四个端子上8节内容输出数字信号再根据管道尺寸，设置好第二个跳管道尺寸线。请见第5节内容②将电磁流量计安装到管道中，只能使管道尺寸用Signet专用安装管件。流量计的测量性能与安装管件有关。请见第3-4管道尺寸节内容管道尺寸③连接电源线与输出信号线。2551-XX-11频率信号的接线：8.1节2551-XX-11数字信号的接线：8.2节2551-XX-12电流信号的接线：7节接地：如果接地不恰当，电磁流量计就不会有效地工作。请见第6节内容④通过两个接线孔引出电缆。用恰当的措施确保2551免受潮汽的侵蚀。供货中含有一个防水接头。请见5-6节内容.+GF+SIGNET2551GeorgFischerPipingSystemsLtd.Shanghai,BeijingBranch上海乔治·费歇尔管路系统有限公司北京分公司安全说明：1在安装或拆卸前要使系统泄压并通大气2应用前请确认化学兼容性3禁止超过最高温度和最大压力4安装和维护时，戴上护目镜或防护面罩5禁止改变产品结构6在进行接线或维护前，请切断电源2.产品规格接液材料数字信号（S3L）传感器本体，电极与接地环：••串行ASCII码，TTL电平，9600bps-P0，-P1：PP，316LSS••最大电缆长度：与实际应用有关•-W0，-W1：PVDF，316LSS•与Signet8900兼容•O型圈：FPM（标准配置）EPDM，Kalrez®可选环境条件其它材料•储存温度：-20~+70℃（-4~+158℉）•外壳：PBT•相对湿度：0~95%（无凝露）•接地端子：316SS•工作温度：环境温度-10~+70℃(-14~+158℉)电源要求介质温度0~+85℃(32~+158℉)•4~20mA：21.6~26.4VDC，最大22.1mA•最大工作压力:10.3bar@25℃(150psi@77℉)•频率信号：4.5~26.4VDC，最大15mA1.4bar@85℃(20psi@185℉)•S3L数字信号：4.5~6.5VDC，最大15mA•具有极性反保护与短路保护性能•管径尺寸：-P0，-W0：1/2”~4”-P1，-W1：5”~8”•流速范围：最小为0.05m/s(0.15ft/s)工最大为10m/s(33ft/s)作•线性度：±（读数的1%，+0.01m/s）压±（读数的1%，+0.033m/s）力重复性：读数的±0.5%，25时•℃•最小电导率：20us/cm输出信号电流信号（4~20mA）介质温度•程序可调，且可反向•与Signet5091电流表兼容检测、认证与标准•信号精度：最大误差32uA(25℃@24VDC)•NEMA4X•温度漂移：最大±1uA/•CE•电源干扰:±1uA/VEN61326：控制设备的抗扰性与辐射性•绝缘强度：低压<48VAC/DC外形尺寸•最大电缆长度：300m(1000ft)•最大回路阻抗：300Ω•错误状态：22.1mA频率信号•最大上拉电压：30VDC•短路保护：≤30V@0Ω可以一小时•极性反保护：-40V•带上拉电阻时的过压保护可达40V•最大下拉电流：50mA，极限电流•最大电缆长度：300m(1000ft)•兼容Signet仪表:5075,5500,5600,8550,8900
