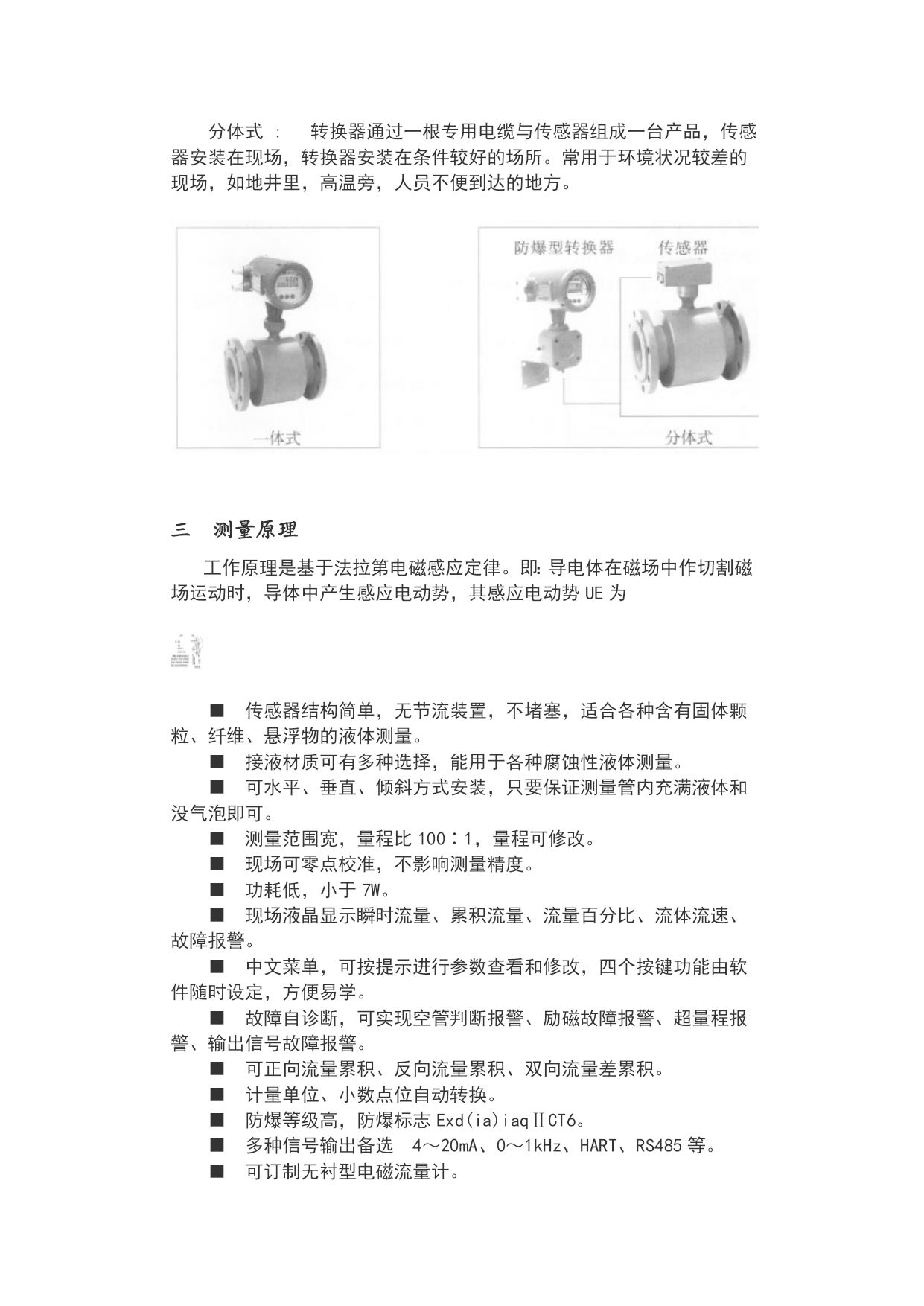

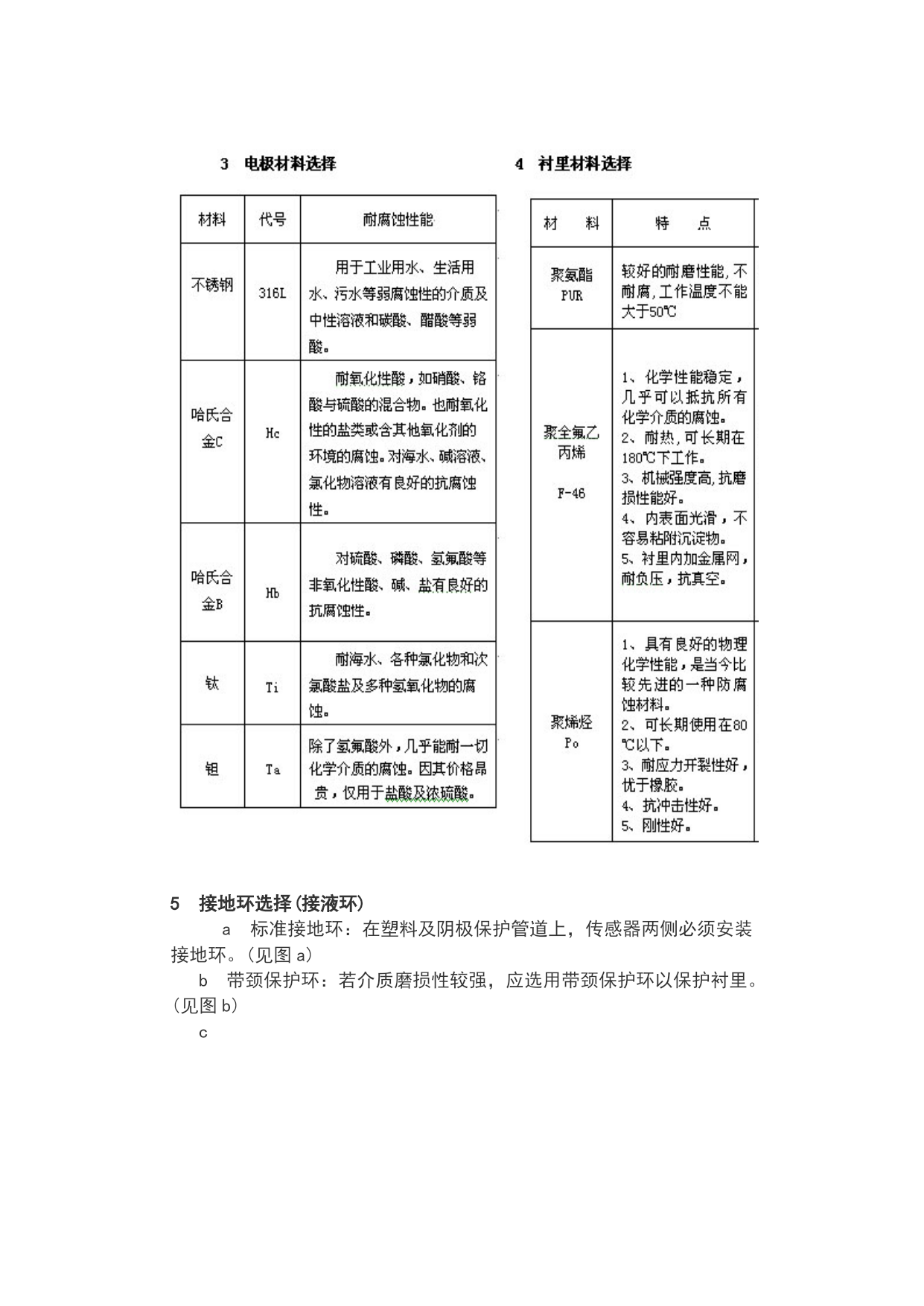

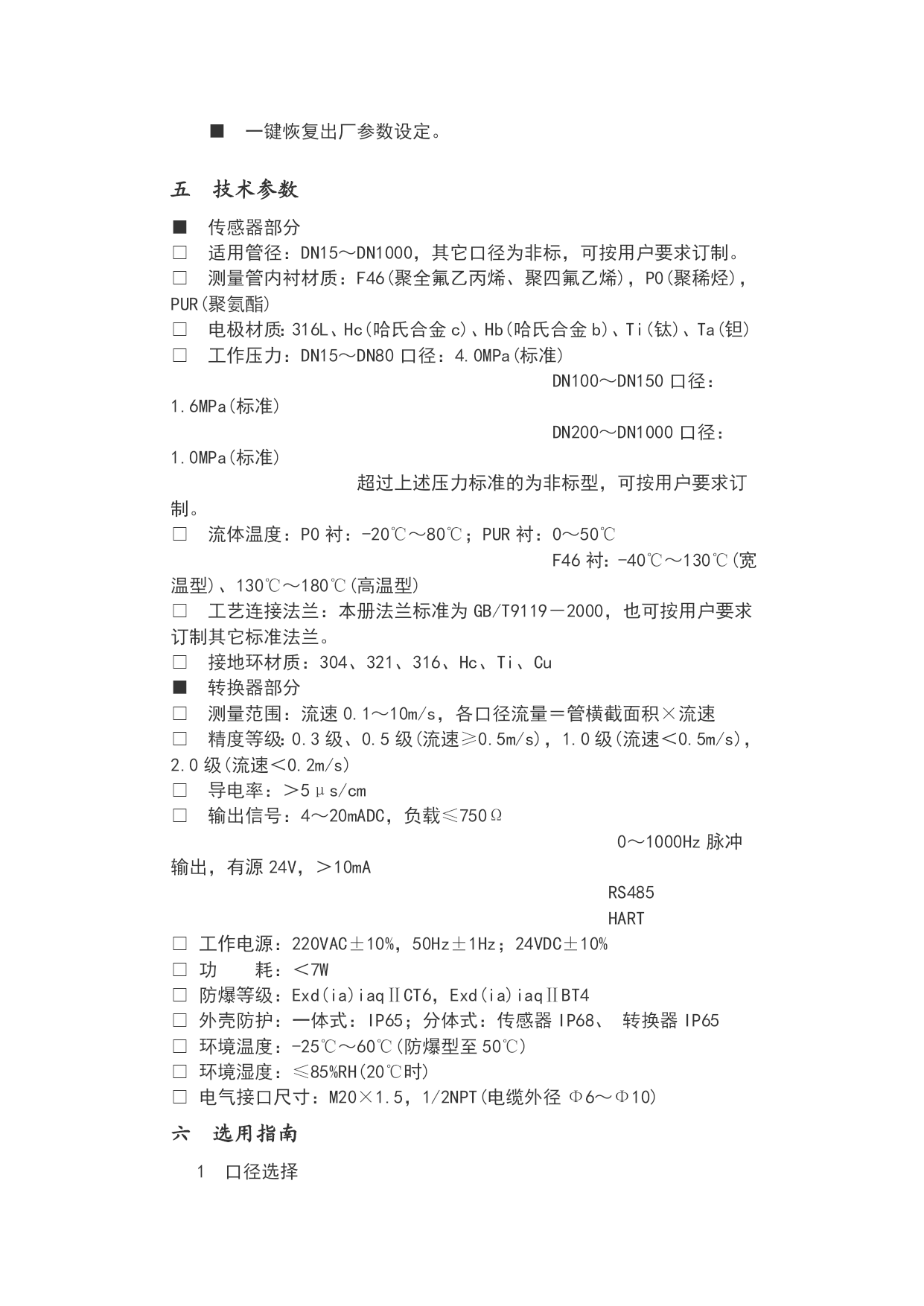

HYPERLINK"http://img8.ybzhan.cn/2/20100401/634057386410937500.jpg"\o"电磁污水流量计"\t"_blank"点击放大产品型号：JY-LDE产品名称：电磁污水流量计产品报价：产品特点：JYLDE型智能电磁流量计是我公司采用国内外最新先进技术研制、开发的全智能型流量计，与老式模拟的或非智能的电磁流量计有非常大的区别，尤其在测量精度、可靠性、稳定性、使用功能和使用寿命等方面。JY-LDE电磁污水流量计的详细资料：一概述JYLDE系列HYPERLINK"http://www.jsjyyb.cn/default.asp"智能电磁流量计是一种电磁感应式流量仪表，它由传感器和智能信号转换器组成。它能测量各类导电液体的体积流量，所测量的介质包括酸、碱、盐等强腐蚀性液体和纸浆、泥浆、矿浆、废污水、海水及固液两相液体。该产品主要应用于石化、钢铁、电力、冶金、纺织、食品、制药、造纸等行业及市政环保、水利等领域。二产品分类JYLDE系列智能电磁流量计由传感器和智能信号转换器组成，根据转换器与传感器的装配形式可分为一体式和分体式二种结构。一体式:转换器与传感器直接装配成一个整体，不可分离。常用于环境状况较好的现场。分体式:转换器通过一根专用电缆与传感器组成一台产品，传感器安装在现场，转换器安装在条件较好的场所。常用于环境状况较差的现场，如地井里，高温旁，人员不便到达的地方。三测量原理工作原理是基于法拉第电磁感应定律。即：导电体在磁场中作切割磁场运动时，导体中产生感应电动势，其感应电动势UE为■传感器结构简单，无节流装置，不堵塞，适合各种含有固体颗粒、纤维、悬浮物的液体测量。■接液材质可有多种选择，能用于各种腐蚀性液体测量。■可水平、垂直、倾斜方式安装，只要保证测量管内充满液体和没气泡即可。■测量范围宽，量程比100∶1，量程可修改。■现场可零点校准，不影响测量精度。■功耗低，小于7W。■现场液晶显示瞬时流量、累积流量、流量百分比、流体流速、故障报警。■中文菜单，可按提示进行参数查看和修改，四个按键功能由软件随时设定，方便易学。■故障自诊断，可实现空管判断报警、励磁故障报警、超量程报警、输出信号故障报警。■可正向流量累积、反向流量累积、双向流量差累积。■计量单位、小数点位自动转换。■防爆等级高，防爆标志Exd(ia)iaqⅡCT6。■多种信号输出备选4～20mA、0～1kHz、HART、RS485等。■可订制无衬型电磁流量计。■一键恢复出厂参数设定。五技术参数■传感器部分□适用管径：DN15～DN1000，其它口径为非标，可按用户要求订制。□测量管内衬材质：F46(聚全氟乙丙烯、聚四氟乙烯)，P0(聚稀烃)，PUR(聚氨酯)□电极材质：316L、Hc(哈氏合金c)、Hb(哈氏合金b)、Ti(钛)、Ta(钽)□工作压力：DN15～DN80口径：4.0MPa(标准)DN100～DN150口径：1.6MPa(标准)DN200～DN1000口径：1.0MPa(标准)超过上述压力标准的为非标型，可按用户要求订制。□流体温度：P0衬：-20℃～80℃；PUR衬：0～50℃F46衬：-40℃～130℃(宽温型)、130℃～180℃(高温型)□工艺连接法兰：本册法兰标准为GB/T9119－2000，也可按用户要求订制其它标准法兰。□接地环材质：304、321、316、Hc、Ti、Cu■转换器部分□测量范围：流速0.1～10m/s，各口径流量＝管横截面积×流速□精度等级：0.3级、0.5级(流速≥0.5m/s)，1.0级(流速＜0.5m/s)，2.0级(流速＜0.2m/s)□导电率：＞5μs/cm□输出信号：4～20mADC，负载≤750Ω0～1000Hz脉冲输出，有源24V，＞10mARS485HART□工作电源：220VAC±10%，50Hz±1Hz；24VDC±10%□功耗：＜7W□防爆等级：Exd(ia)iaqⅡCT6，Exd(ia)iaqⅡBT4□外壳防护：一体式：IP65；分体式：传感器IP68、转换器IP65□环境温度：-25℃～60℃(防爆型至50℃)□环境湿度：≤85%RH(20℃时)□电气接口尺寸：M20×1.5，1/2NPT(电缆外径Φ6～Φ10)六选用指南1口径选择流量计口径与工艺管道相同即可。若在下面两种情况下：①管道内流速偏低，不能满足流量计对流速范围的要求或在此流速下不能获得高测量精度。②介质容易粘附管壁，影响流量计正常使用。则可以选择流量计口径小于工艺管道，但要做好变径。2.3流量列线图5接地环选择(接液环)a标准接地环：在塑料及阴极保护管道上，传感器两侧必须安装接地环。(见图a)b带颈保护环：若介质磨损性较强，应选用带颈保护环以保护衬
