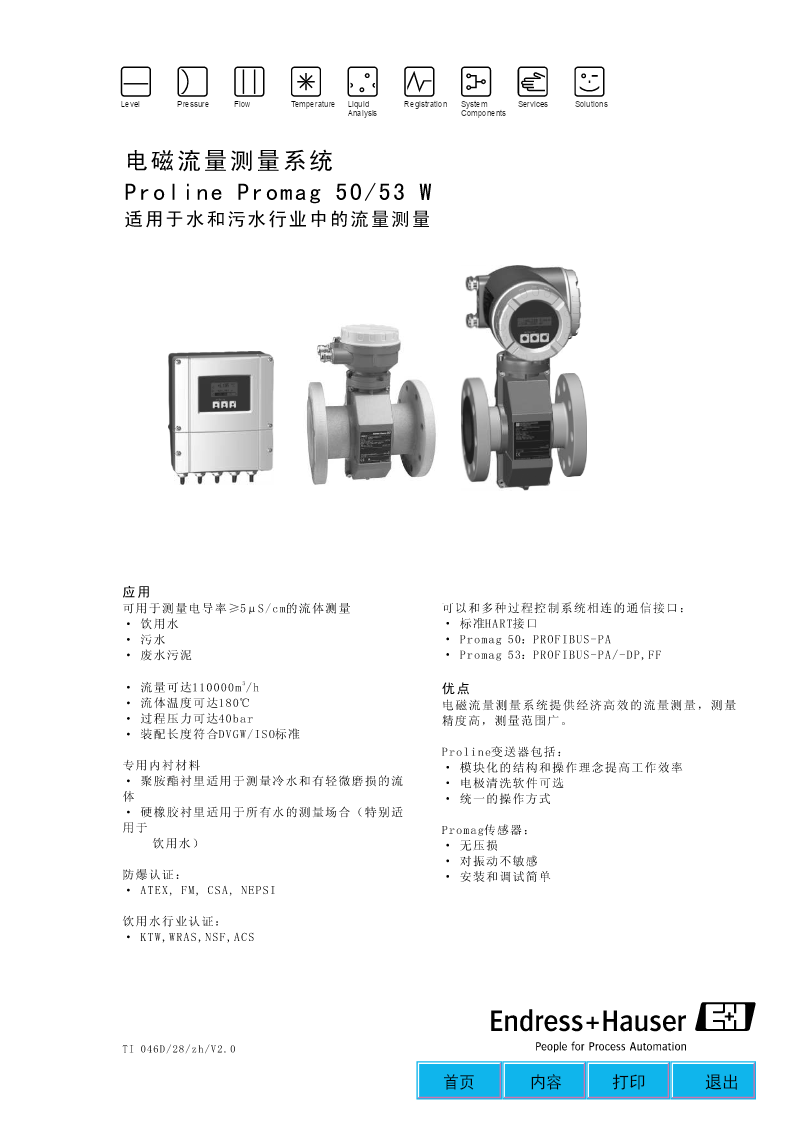

LevelPressureFlowTemperatureLiquidRegistrationSystemServicesSolutionsAnalysisComponents电磁流量测量系统ProlinePromag50/53W适用于水和污水行业中的流量测量应用可用于测量电导率≥5μS/cm的流体测量可以和多种过程控制系统相连的通信接口：·饮用水·标准HART接口·污水·Promag50：PROFIBUS-PA·废水污泥·Promag53：PROFIBUS-PA/-DP,FF·流量可达110000m3/h优点·流体温度可达180℃电磁流量测量系统提供经济高效的流量测量，测量·过程压力可达40bar精度高，测量范围广。·装配长度符合DVGW/ISO标准Proline变送器包括：专用内衬材料·模块化的结构和操作理念提高工作效率·聚胺酯衬里适用于测量冷水和有轻微磨损的流·电极清洗软件可选体·统一的操作方式·硬橡胶衬里适用于所有水的测量场合（特别适用于Promag传感器：饮用水）·无压损·对振动不敏感防爆认证：·安装和调试简单·ATEX,FM,CSA,NEPSI饮用水行业认证：·KTW,WRAS,NSF,ACSTI046D/28/zh/V2.0功能及系统设计测量原理法拉第电磁感应定律证明一个导体在磁场中运动将感应生成一个电势。采用电磁测量原理,流体就是运动中的导体。感应电势相对于流速成正比并被两个测量电极所检测，然后变送器将它进行放大.根据管道横截面积计算出体积流量。恒定的磁场由极性交替变化的开关直流电流所产生。Ue=B·L·vQ=A·vUe=感应电势B=磁场强度L=电极距离v=流速Q=体积流量A=管道横截面I=电流强度测量系统测量系统由一台变送器和一台传感器组成。有两种型号可选：·一体化型:变送器和传感器组成一个整体的机械单元。·分离型:变送器和传感器被分开安装。变送器:·Promag50(按键操作,两行背光显示)·Promag53(光敏键操作,无须打开外壳,四行背光显示)传感器:·PromagW(DN25...2000)2输入变量测量变量流速（与感应电势成正比）测量范围v=0.01...10m/s，指定测量精度量程比＞1000:1输入信号状态输入：U=3...30VDC，Ri=5kΩ，电气隔离可设置为：累积量复位，测量值抑制，故障信息复位状态输入，带PROFIBUSDP和MODBUSRS485：U=3…30VDC,Ri=3kΩ,电气隔离开关级别：3…30VDC，与极性无关可设置为：累积量复位，测量值抑制，故障信息复位，批量开始/停止（可选），批量累积复位（可选）电流输入（仅指Promag53)：有源/无源可选，电气隔离，满量程值可选，分辨率：3μA，温度系数：0.005%o.r./℃（o.r.=读数的）有源：4...20mA，Ri≤150Ω，Uout=24VDC,抗电流短路无源：0/4...20mA，Ri≤150Ω，Umax=30VDC输出变量Promag50输出信号电流输出：有源/无源可选，电气隔离，时间常数可选（0.01...100s)，满量程值可选，温度系数：0.005%o.r./℃，分辨率：0.5μA·有源：0/4...20mA，RLL＜700Ω(HART：R≥250Ω)·无源：4...20mA，操作电压Vs18...30VDC，Ri≤150Ω脉冲/频率输出：无源，集电极开路，30VDC，250mA，电气隔离·频率输出：满量程频率2...1000Hz(fmax=1250Hz)，开关比1:1，脉冲宽度max.10s·脉冲输出：脉冲值和脉冲极性可选，最大脉冲宽度可设定(0.5...2000ms)PROFIBUS-DP接口：·传输技术（物理层）：RS485，符合ANSI/TIA/EIA-485-A：1998，电气隔离·简介V3.0·数据传输速率：9.6kBaud...12MBaud·自动数字传输速率识别·功能块：1x模拟量输入，3x累积量·输出：体积流量，累积量·输入：强制归零（开/关），累积量控制，现场显示值·循环数据传输与“Promag33”一致·总线地址通过流量计上的微型开关或现场显示（可选）调整3PROFIBUS-PA接口：·传输技术（物理层）：RS485，符合ANSI/TIA/EIA-485-A：1998,电气隔离·简介V3.0·数据传输速率：9.6kBaud...12MBaud·自动数据传输速度识别·功能块：1×模拟量输入，1×累积量·输出：体积流量，累积量·输入：
