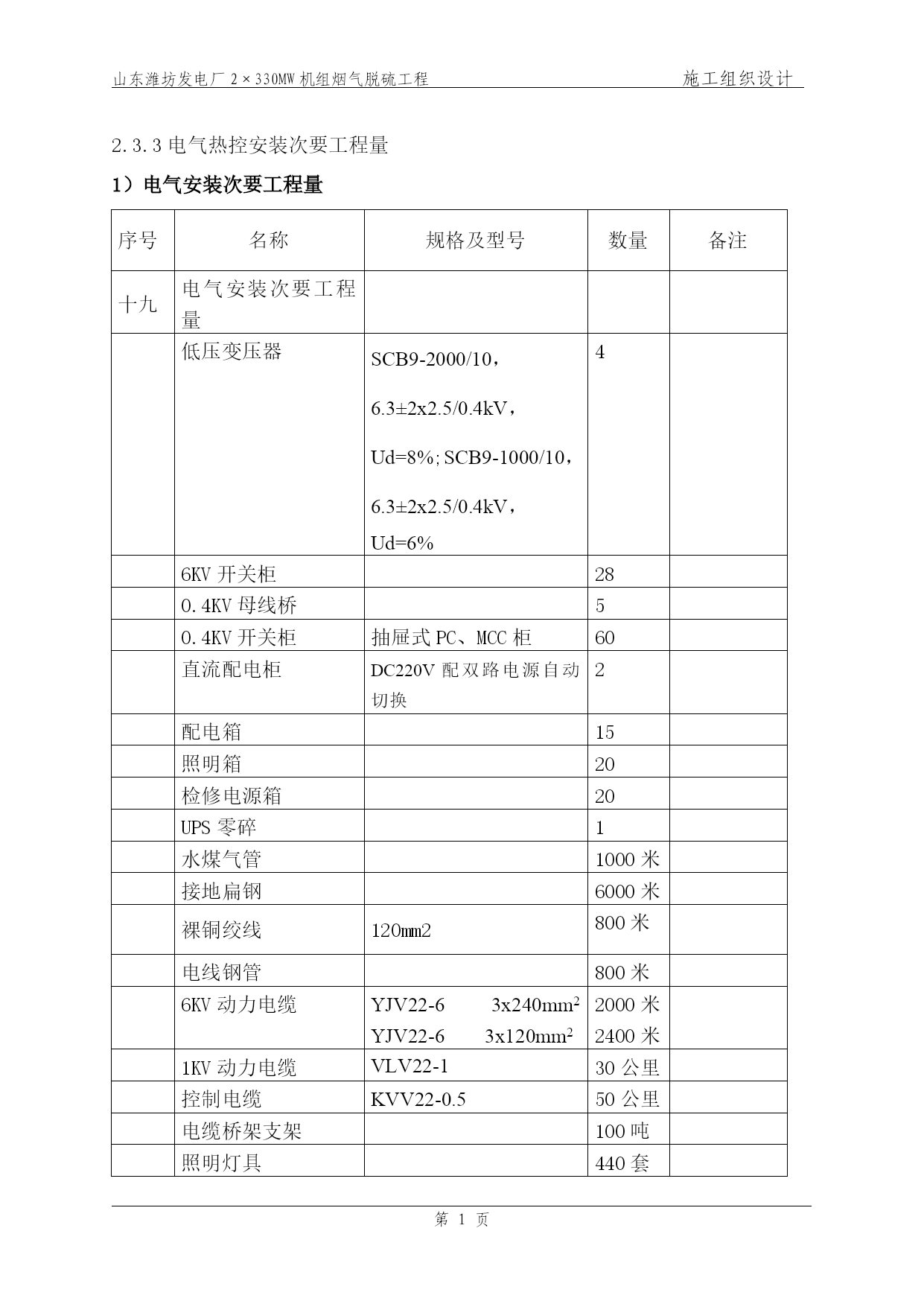

山东潍坊发电厂2×330MW机组烟气脱硫工程施工组织设计第PAGE21页2.3.3电气热控安装次要工程量1）电气安装次要工程量序号名称规格及型号数量备注十九电气安装次要工程量低压变压器SCB9-2000/10，6.3±2x2.5/0.4kV，Ud=8%;SCB9-1000/10，6.3±2x2.5/0.4kV，Ud=6%46KV开关柜280.4KV母线桥50.4KV开关柜抽屉式PC、MCC柜60直流配电柜DC220V配双路电源自动切换2配电箱15照明箱20检修电源箱20UPS零碎1水煤气管1000米接地扁钢6000米裸铜绞线120mm2800米电线钢管800米6KV动力电缆YJV22-63x240mm2YJV22-63x120mm22000米2400米1KV动力电缆VLV22-130公里控制电缆KVV22-0.550公里电缆桥架支架100吨照明灯具440套安全滑触线300米火灾报警零碎1套通讯零碎2）控制零碎安装次要工作量序号名称规格及型号数量备注二十控制次要工程量DCS零碎操作员站、工程师站、机柜等1控制室装备1控制柜电源柜、就地控制柜等。6仪表保护箱1烟气在线监视零碎4现场仪表装备料位、流量、温度、密度计等240阻燃控制电缆43Km合金接头3000仪表阀门200钢管φ14，φ16，φ254000米热工配电箱16工业电视1阻燃计算机电缆45Km7.1.3电气、热控仪表准绳施工方案热控仪表零碎施工是全部脱硫零碎的重点，它不仅是反映烟气脱硫全过程实践运转安装和运转情况的重要环节，也是展现装备运转投产产生工作效益的窗口。电气施工次要包括脱硫安装及6KV脱硫段的供电、电缆敷设、照明、检修电源。热控施工次要包括热控装备、仪表管路、仪表及控制安装的单体校验及调试、FGD零碎及辅助零碎的控制及监视、附属零碎的控制及监视。电气接地、电气热控各类电缆预埋套管施工留意与土建施工配合。对电缆小支架（主支架和装备/安装之间、二次支架和装备/安装之间和装备和装备之间的电缆托架）、仪表管布置进行二次设计。一切电缆的敷设编制措施，精心施工，确保布置规范、合理、美观。随着机务零碎安装工程的按次展开，按照工程进度合理安排劳动力及时进场，在施工过程中严厉恪守相关标准及规范实行企业标准化管理程序，严厉控制施工质量内部实行，普通分项工程三级验收，重要分项工程四级验收，工程结尾精选部分工程技术及施工人员参加试运转，快速及时排障消缺，为工程安全优秀按期移交业主保驾护航。7.3.2电气次要施工方案7.3.2.1开关柜施工方案7.3.2.1.1施工预备A.装备开箱检查a.开关柜框架能否变形，盘面能否受损。b.盘、柜内的电气装备安装能否牢固，有无锈蚀和机械损伤。c.检查型号、规格能否符合设计要求，附件、证件、备件能否齐全。B.土建工作检查a.屋顶、楼板施工终了，不得渗漏。室内沟道无积水、杂物。b.预埋件及预留孔符合设计，预埋件牢固。c.模板及施工装备拆除，场地清理干净，道路迟滞。C.临时装备a.安拆卸电室内临时照明灯和施工用的临时配电装备。b.预备好开关柜就位和基础型钢安装所需垫铁（1-5mm之间）。c.预备好开关柜二次搬运手动小车或滚筒（用钢管制造）及机工具。7.3.2.1.2施工方法A.基础型钢安装安装基础型钢前，应事前检查土建预埋件的布置能否符合图纸要求，并检查盘柜电缆进线预留孔地位能否正确。a.清理预埋铁表面，用程度仪测量各个预埋件平面标高，并做好记录。b.确定预埋件需求达到的标高。预埋件需求达到的标高等于地平面标高减去基础型钢高度的值（基础型钢顶部平面与地平面标高相反）。如果预埋件的标高不能达到要求，则需加装垫铁。c.根据开关柜布置图，按设计的型号、规格选定基础型钢；按设计的尺寸正确下料。d.基础型钢经校直后，按照开关柜布置图的定位尺寸将其敷设在预埋件上。经调解垫铁后，将测量标尺放置在基础型钢顶部表面，用程度仪观察其标高能否与地平面标高分歧。e.以上各项工作经检查合格后，将基础型钢焊接牢固并接地。B.开关柜安装就位a.按安装按次安排装车按次，并做好标识。b.用25T吊车按按次把高压盘、柜吊装入8T汽车内，并用麻绳把盘、柜绑扎牢固后运现场。c.用25吨吊车把高压盘柜吊装到手动小车上或滚筒上，施工人员把每台柜运至指定的装备基础型钢上。d.开关柜分别以成列首位柜为基准开始拼装。首位柜的定位要与进线共箱母线的地位尺寸相吻合。e.安装母线桥及附件，开关小车及隔板、边板复位。f.清扫并除去盘内灰尘及杂质。C.母线安装开关柜安装就位经检查符合质量要求后，才能进行母线安装。开关柜内连接母线是由厂家预置好，连接时要保证母线接触面接触紧密、螺栓固定
