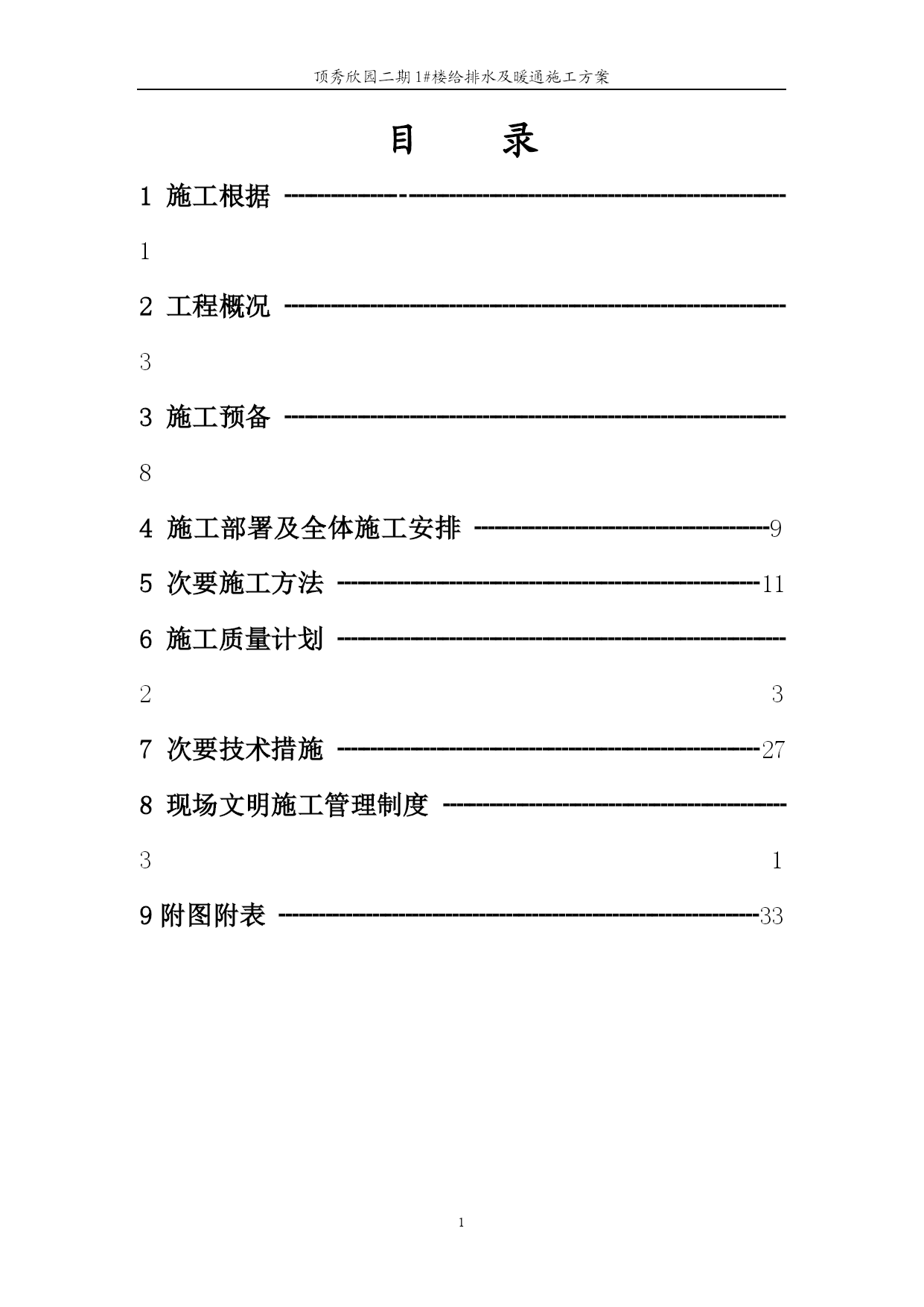

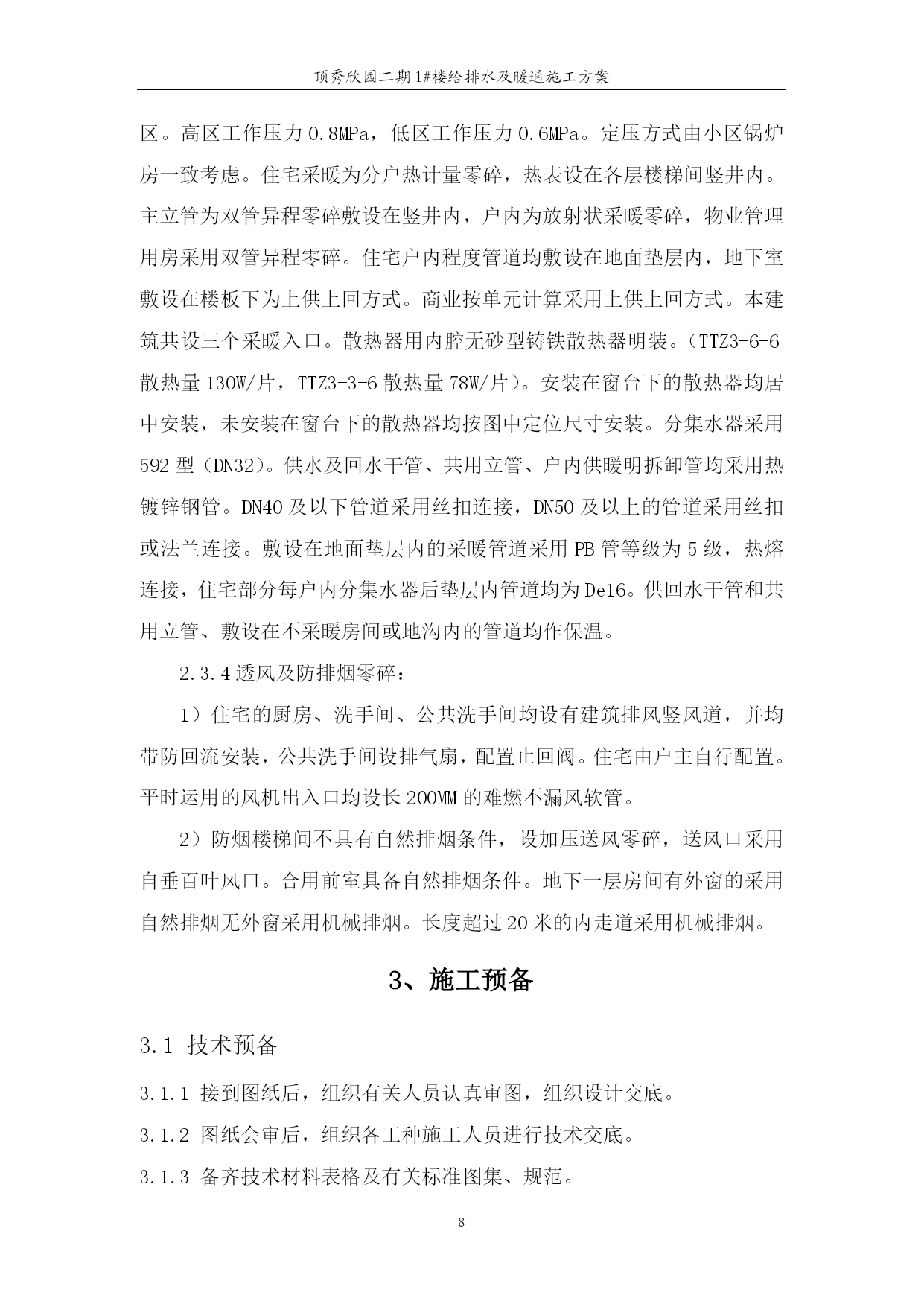

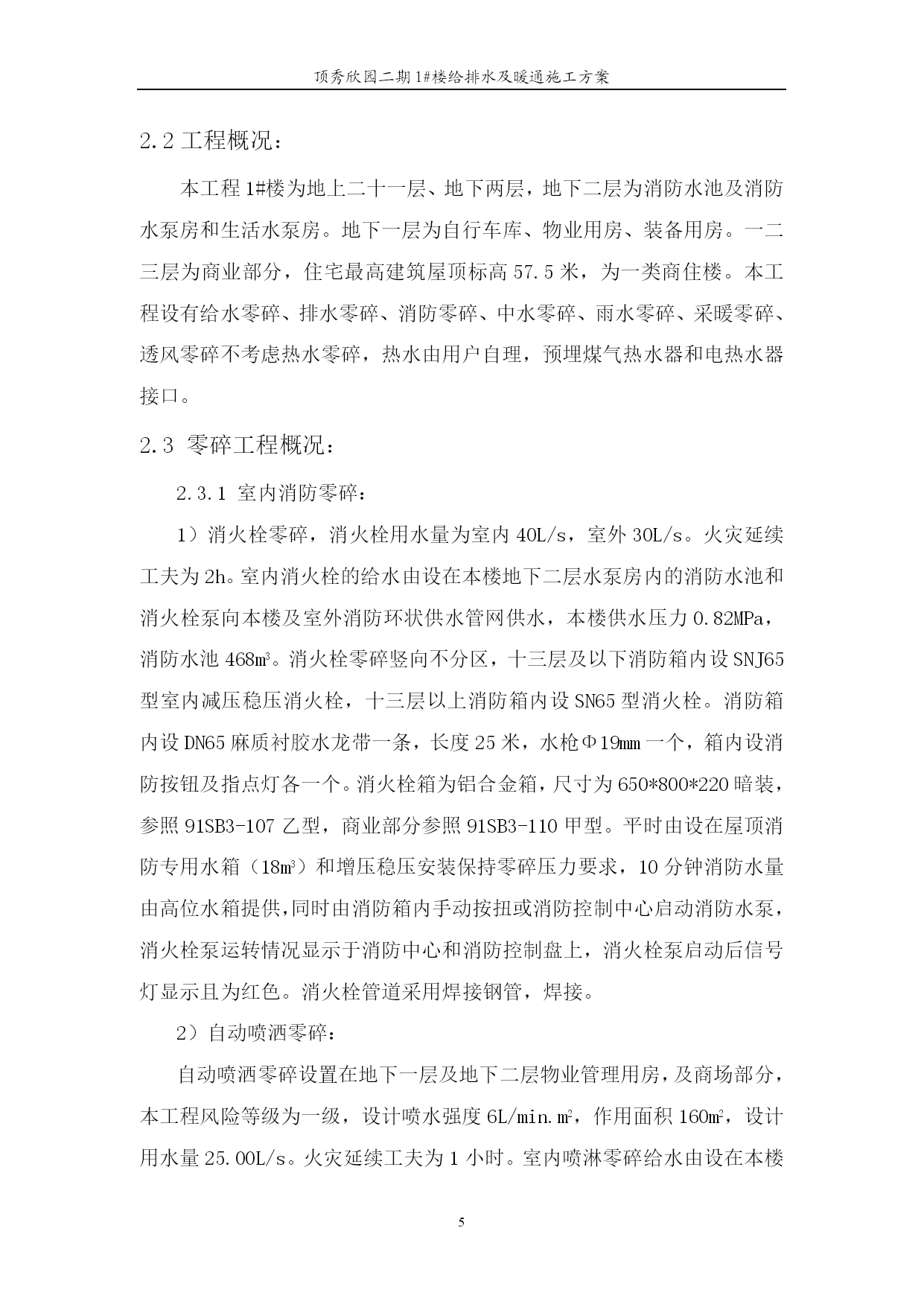

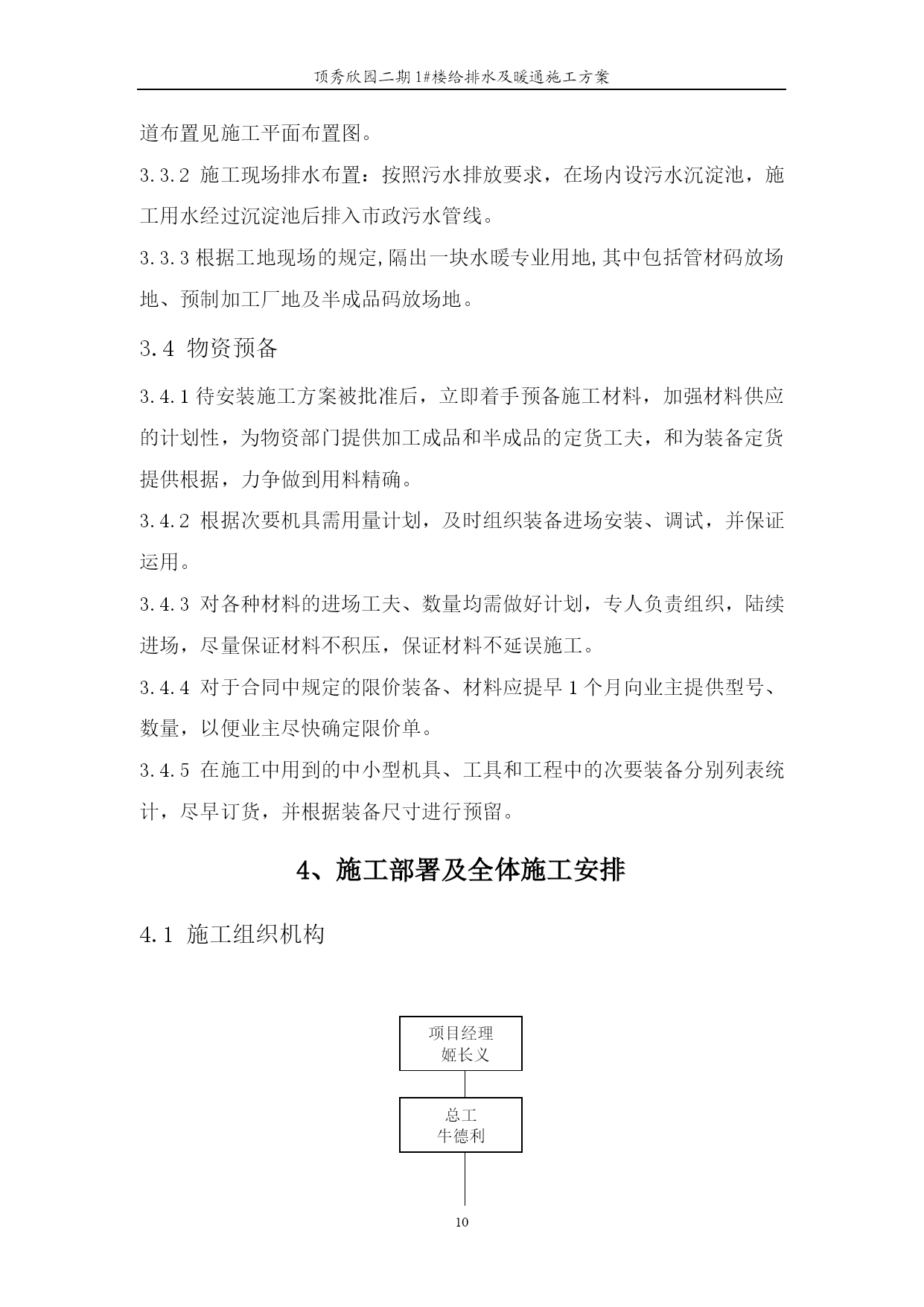

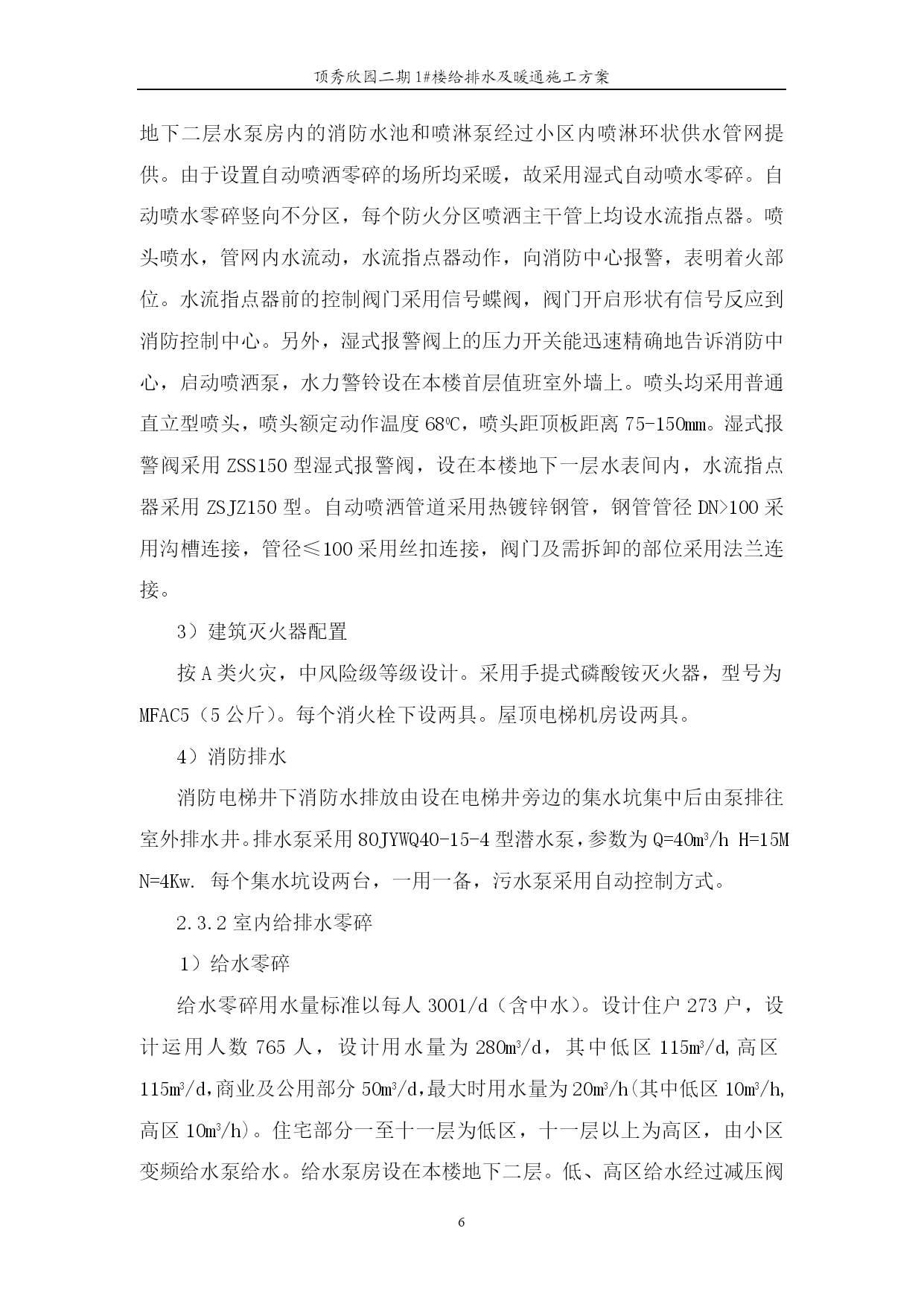

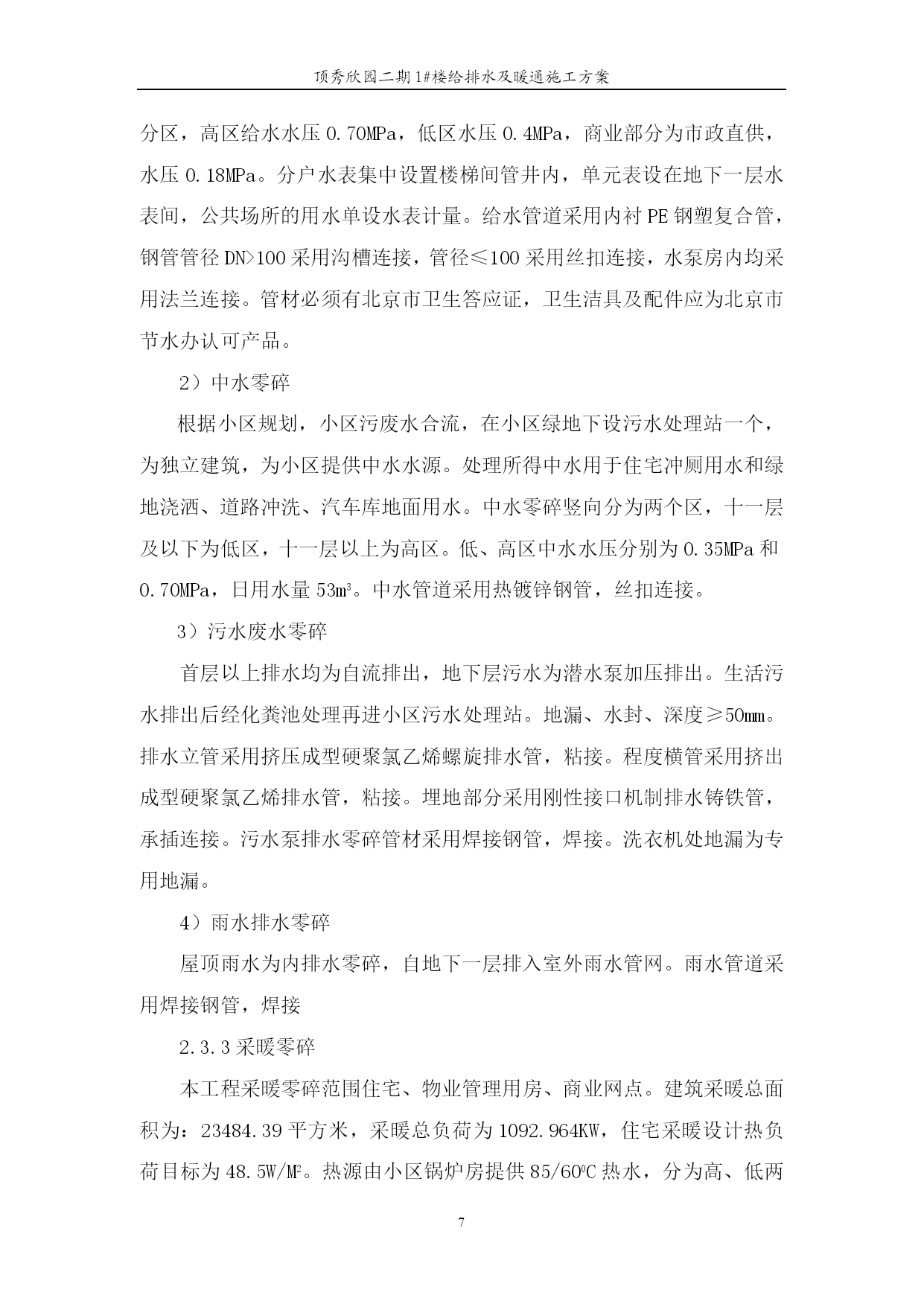

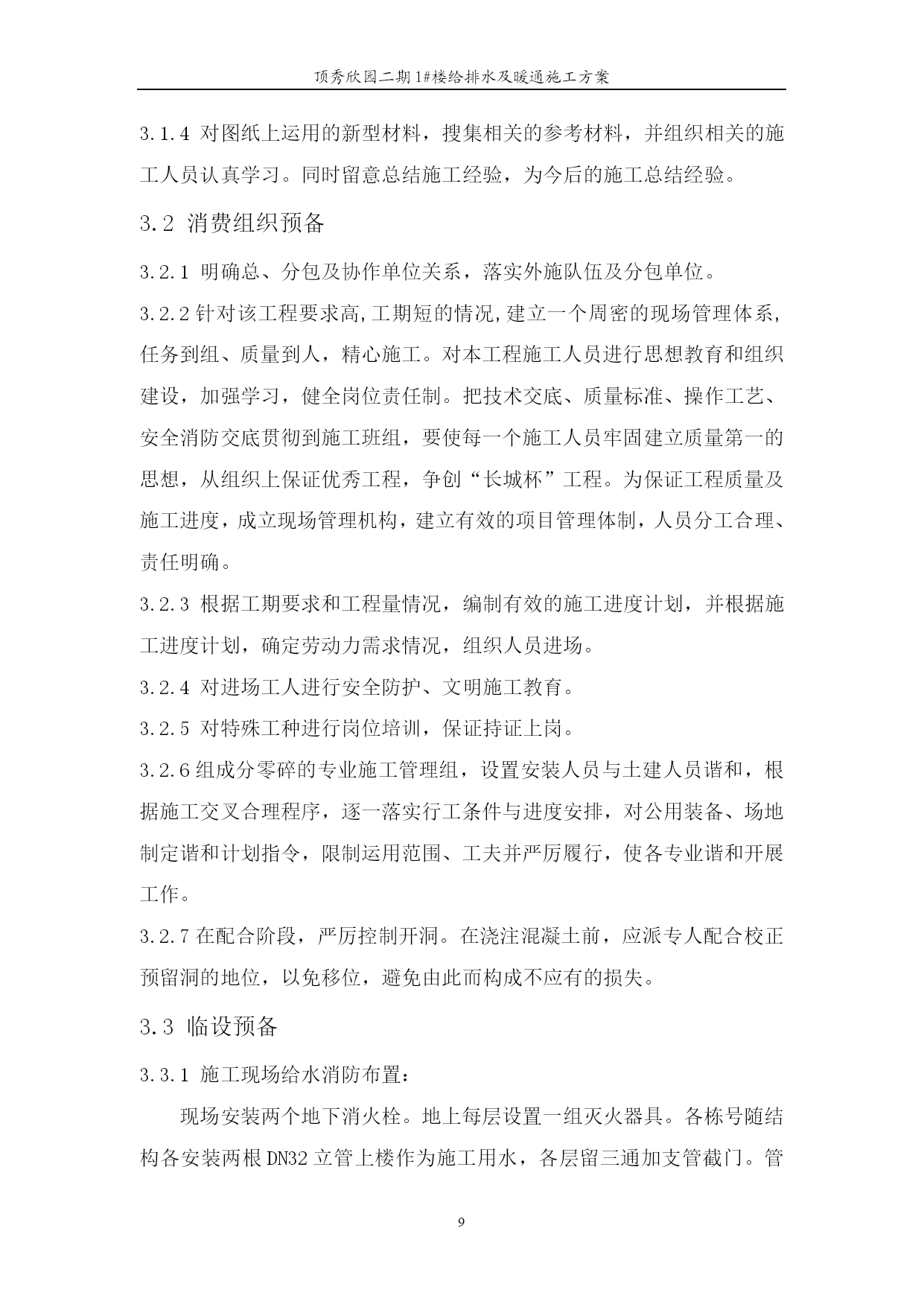

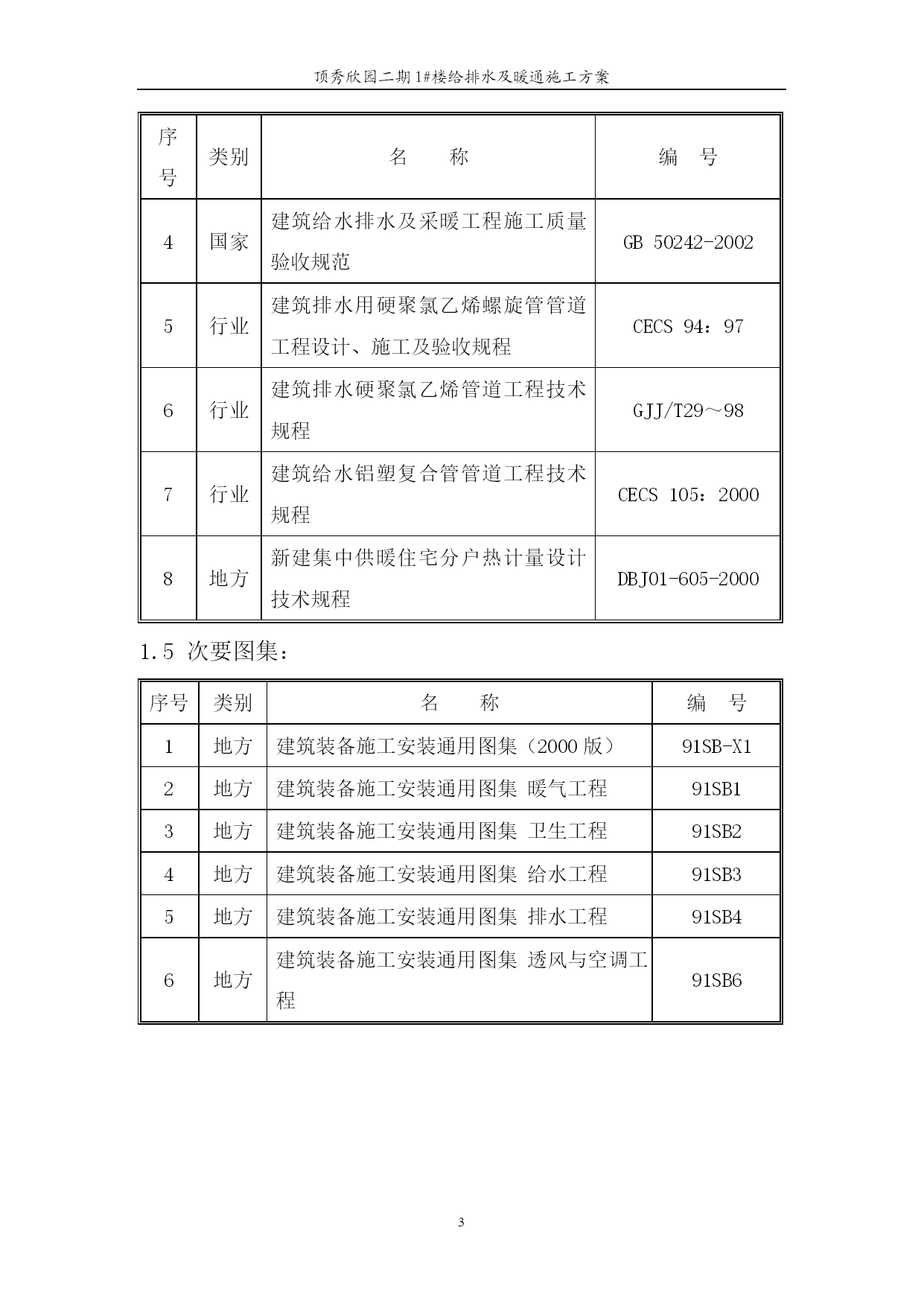

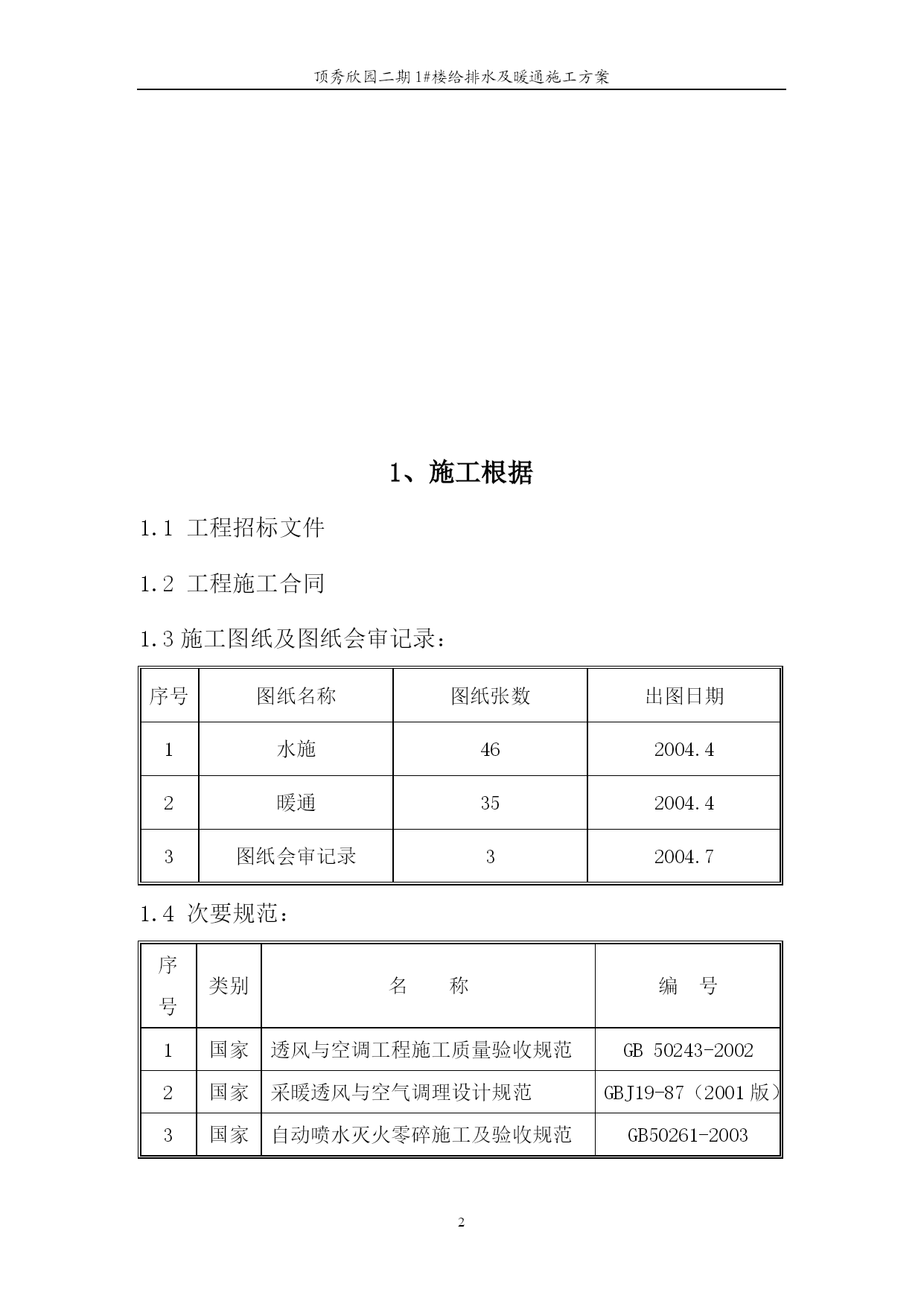

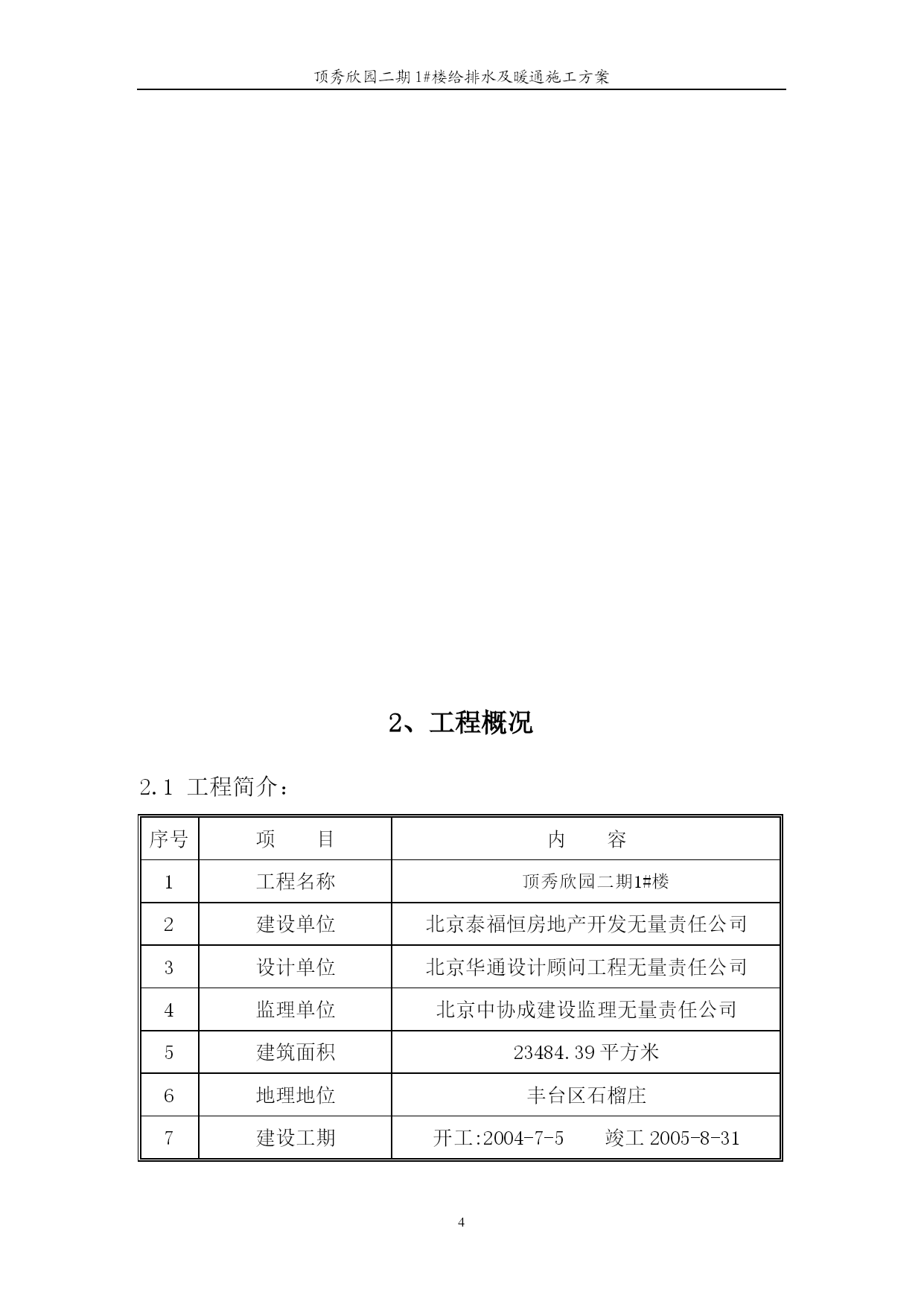

顶秀欣园二期1#楼给排水及暖通施工方案PAGEPAGE37目录1施工根据┈┈┈┈┄┈┈┈┈┈┈┈┈┈┈┈┈┈┈12工程概况┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈33施工预备┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈84施工部署及全体施工安排┈┈┈┈┈┈┈┈┈┈┈95次要施工方法┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈116施工质量计划┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈237次要技术措施┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈278现场文明施工管理制度┈┈┈┈┈┈┈┈┈┈┈┈┈319附图附表┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈331、施工根据1.1工程招标文件1.2工程施工合同1.3施工图纸及图纸会审记录：序号图纸名称图纸张数出图日期1水施462004.42暖通352004.43图纸会审记录32004.71.4次要规范：序号类别名称编号1国家透风与空调工程施工质量验收规范GB50243-20022国家采暖透风与空气调理设计规范GBJ19-87（2001版）3国家自动喷水灭火零碎施工及验收规范GB50261-20034国家建筑给水排水及采暖工程施工质量验收规范GB50242-20025行业建筑排水用硬聚氯乙烯螺旋管管道工程设计、施工及验收规程CECS94：976行业建筑排水硬聚氯乙烯管道工程技术规程GJJ/T29～987行业建筑给水铝塑复合管管道工程技术规程CECS105：20008地方新建集中供暖住宅分户热计量设计技术规程DBJ01-605-20001.5次要图集：序号类别名称编号1地方建筑装备施工安装通用图集（2000版）91SB-X12地方建筑装备施工安装通用图集暖气工程91SB13地方建筑装备施工安装通用图集卫生工程91SB24地方建筑装备施工安装通用图集给水工程91SB35地方建筑装备施工安装通用图集排水工程91SB46地方建筑装备施工安装通用图集透风与空调工程91SB62、工程概况2.1工程简介：序号项目内容1工程名称顶秀欣园二期1#楼2建设单位北京泰福恒房地产开发无量责任公司3设计单位北京华通设计顾问工程无量责任公司4监理单位北京中协成建设监理无量责任公司5建筑面积23484.39平方米6地理地位丰台区石榴庄7建设工期开工:2004-7-5竣工2005-8-312.2工程概况：本工程1#楼为地上二十一层、地下两层，地下二层为消防水池及消防水泵房和生活水泵房。地下一层为自行车库、物业用房、装备用房。一二三层为商业部分，住宅最高建筑屋顶标高57.5米，为一类商住楼。本工程设有给水零碎、排水零碎、消防零碎、中水零碎、雨水零碎、采暖零碎、透风零碎不考虑热水零碎，热水由用户自理，预埋煤气热水器和电热水器接口。2.3零碎工程概况：2.3.1室内消防零碎：1）消火栓零碎，消火栓用水量为室内40L/s，室外30L/s。火灾延续工夫为2h。室内消火栓的给水由设在本楼地下二层水泵房内的消防水池和消火栓泵向本楼及室外消防环状供水管网供水，本楼供水压力0.82MPa，消防水池468m3。消火栓零碎竖向不分区，十三层及以下消防箱内设SNJ65型室内减压稳压消火栓，十三层以上消防箱内设SN65型消火栓。消防箱内设DN65麻质衬胶水龙带一条，长度25米，水枪Φ19mm一个，箱内设消防按钮及指点灯各一个。消火栓箱为铝合金箱，尺寸为650*800*220暗装，参照91SB3-107乙型，商业部分参照91SB3-110甲型。平时由设在屋顶消防专用水箱（18m3）和增压稳压安装保持零碎压力要求，10分钟消防水量由高位水箱提供，同时由消防箱内手动按扭或消防控制中心启动消防水泵，消火栓泵运转情况显示于消防中心和消防控制盘上，消火栓泵启动后信号灯显示且为红色。消火栓管道采用焊接钢管，焊接。2）自动喷洒零碎：自动喷洒零碎设置在地下一层及地下二层物业管理用房，及商场部分，本工程风险等级为一级，设计喷水强度6L/min.m2，作用面积160m2，设计用水量25.00L/s。火灾延续工夫为1小时。室内喷淋零碎给水由设在本楼地下二层水泵房内的消防水池和喷淋泵经过小区内喷淋环状供水管网提供。由于设置自动喷洒零碎的场所均采暖，故采用湿式自动喷水零碎。自动喷水零碎竖向不分区，每个防火分区喷洒主干管上均设水流指点器。喷头喷水，管网内水流动，水流指点器动作，向消防中心报警，表明着火部位。水流指点器前的控制阀门采用信号蝶阀，阀门开启形状有信号反应到消防控制中心。另外，湿式报警阀上的压力开关能迅速精确地告诉消防中心，启动喷洒泵，水力警铃设在本楼首层值班室外墙上。喷头均采用普通直立型喷头，喷头额定动作温度680C，喷头距顶板距离75-150mm。湿式报警阀采用ZSS150型湿式报警阀，设在本
