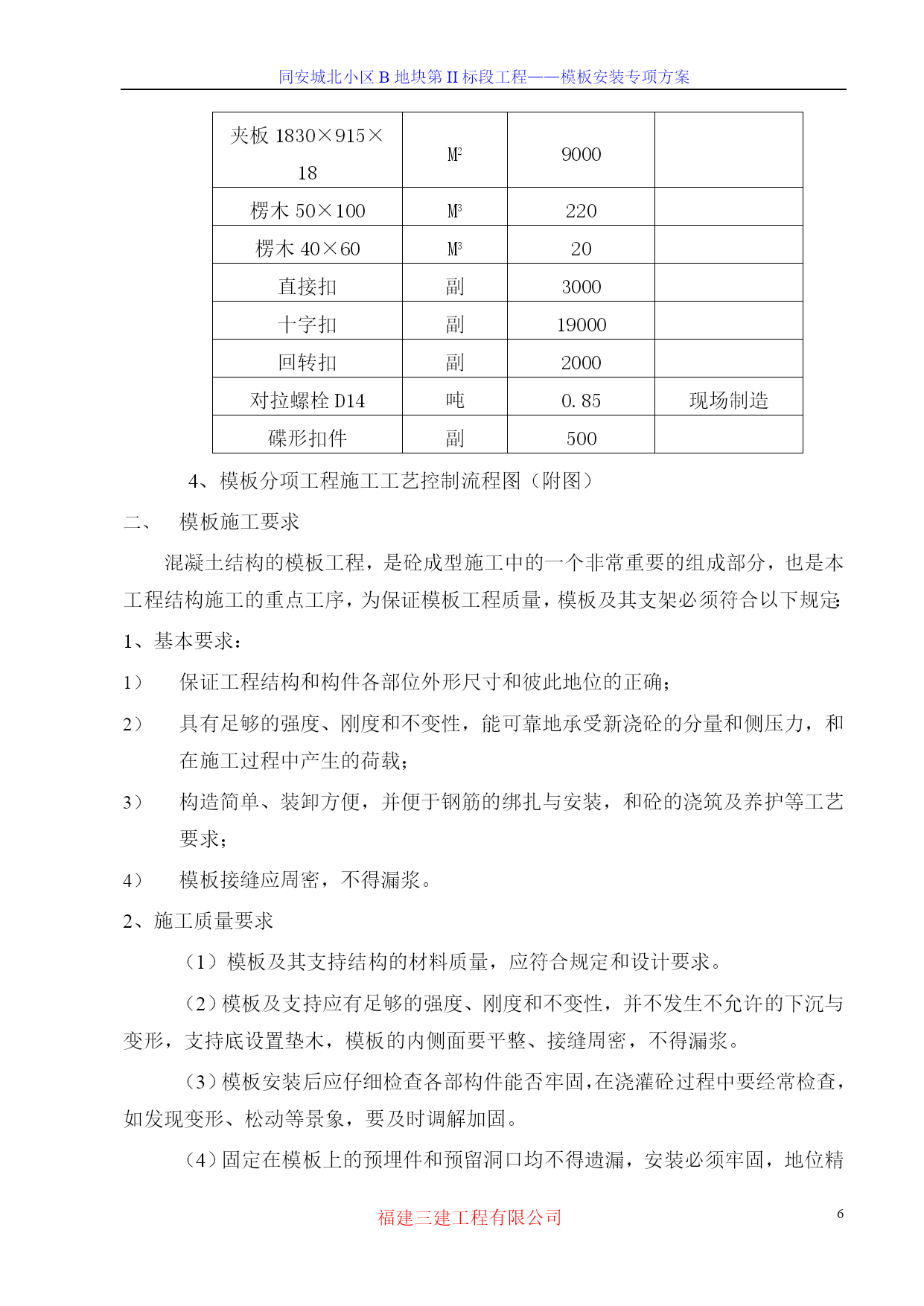

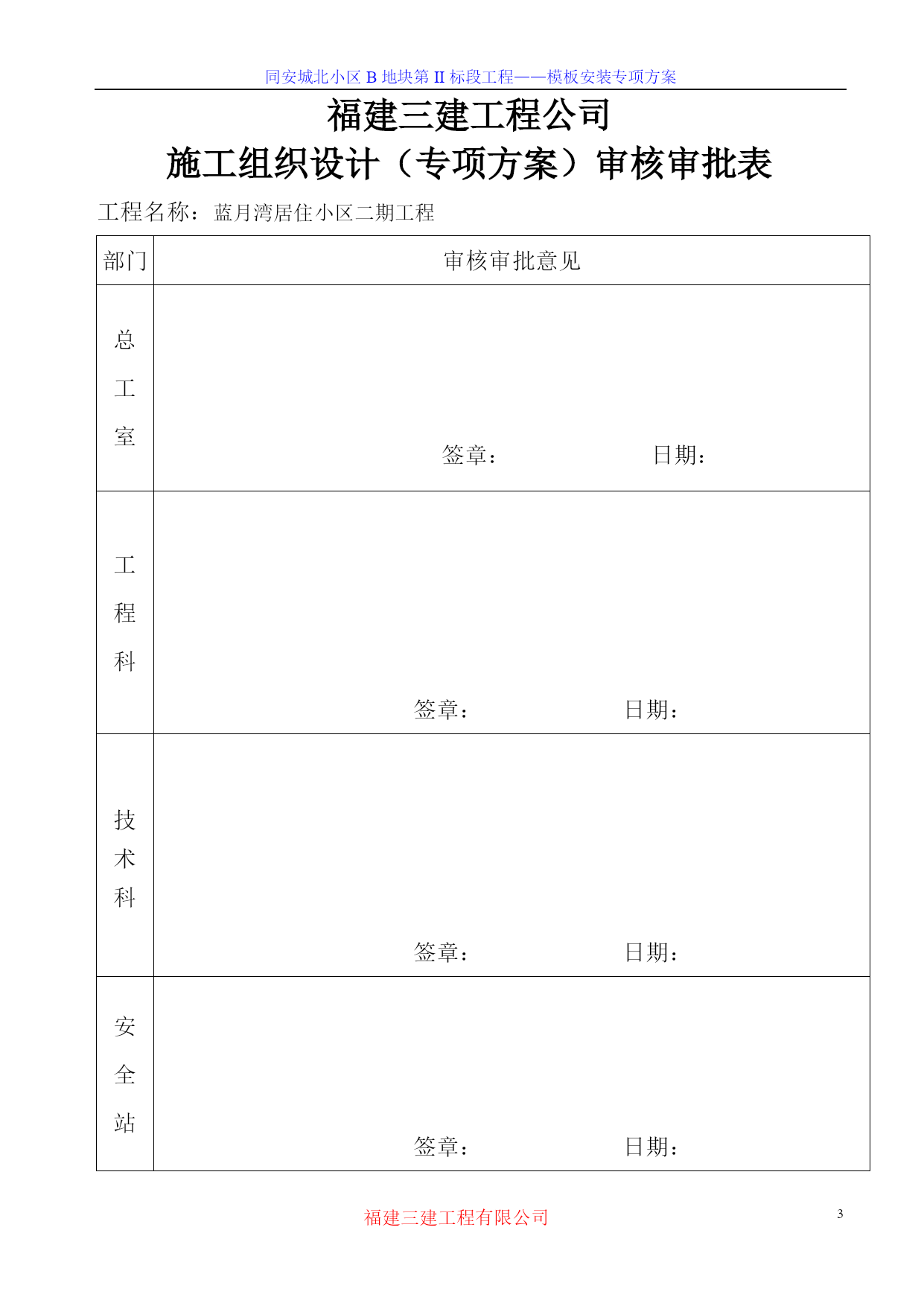

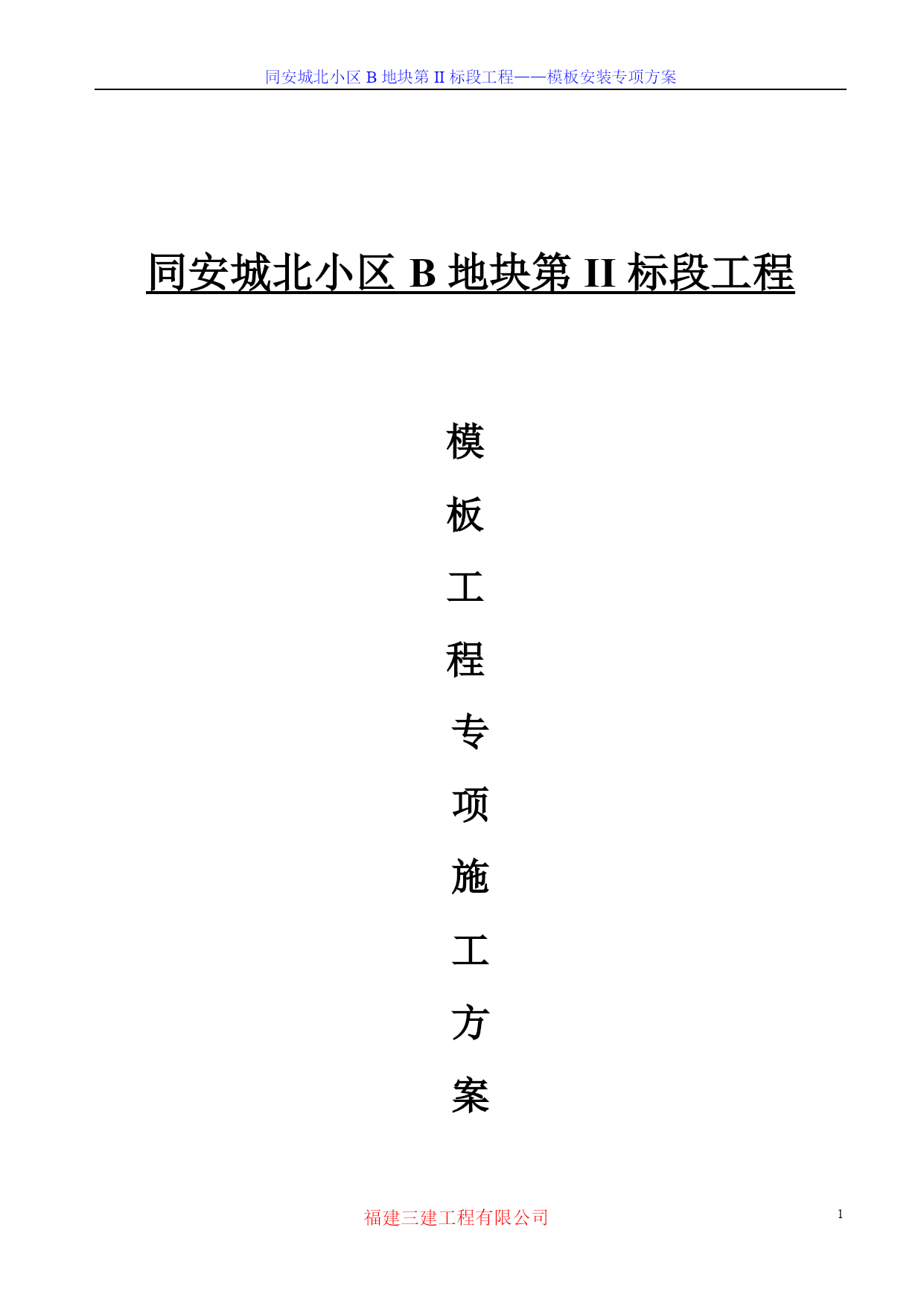

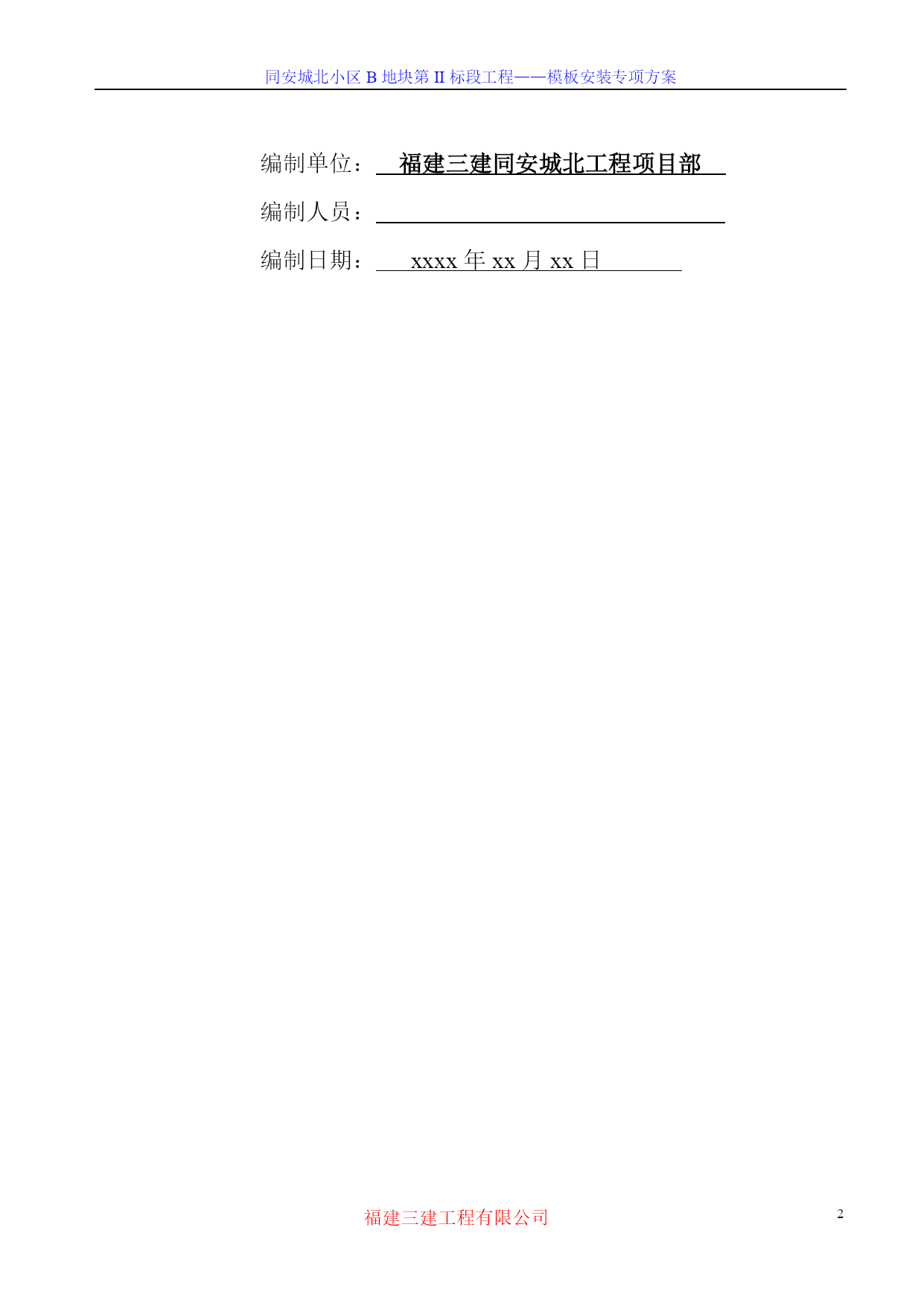

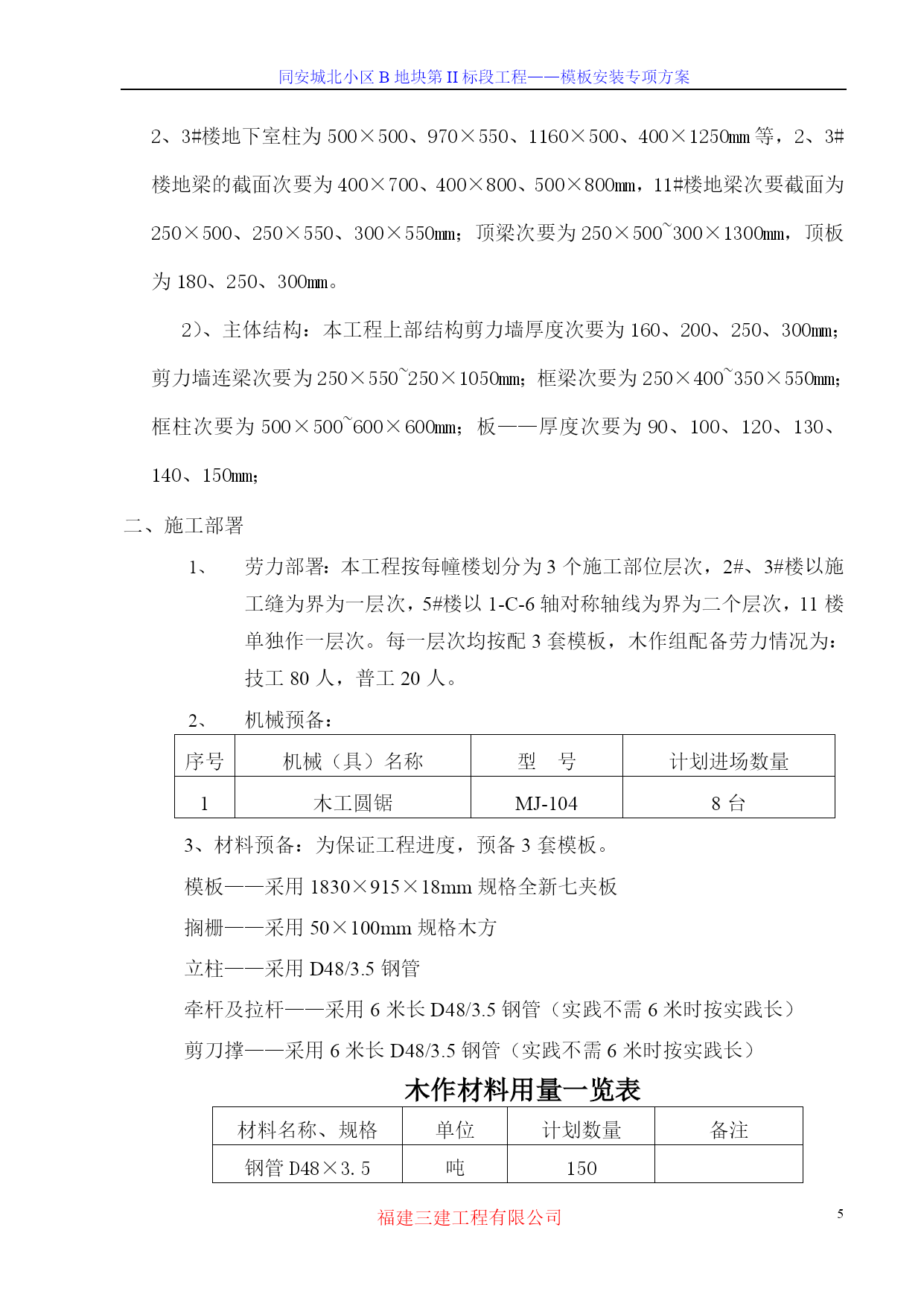

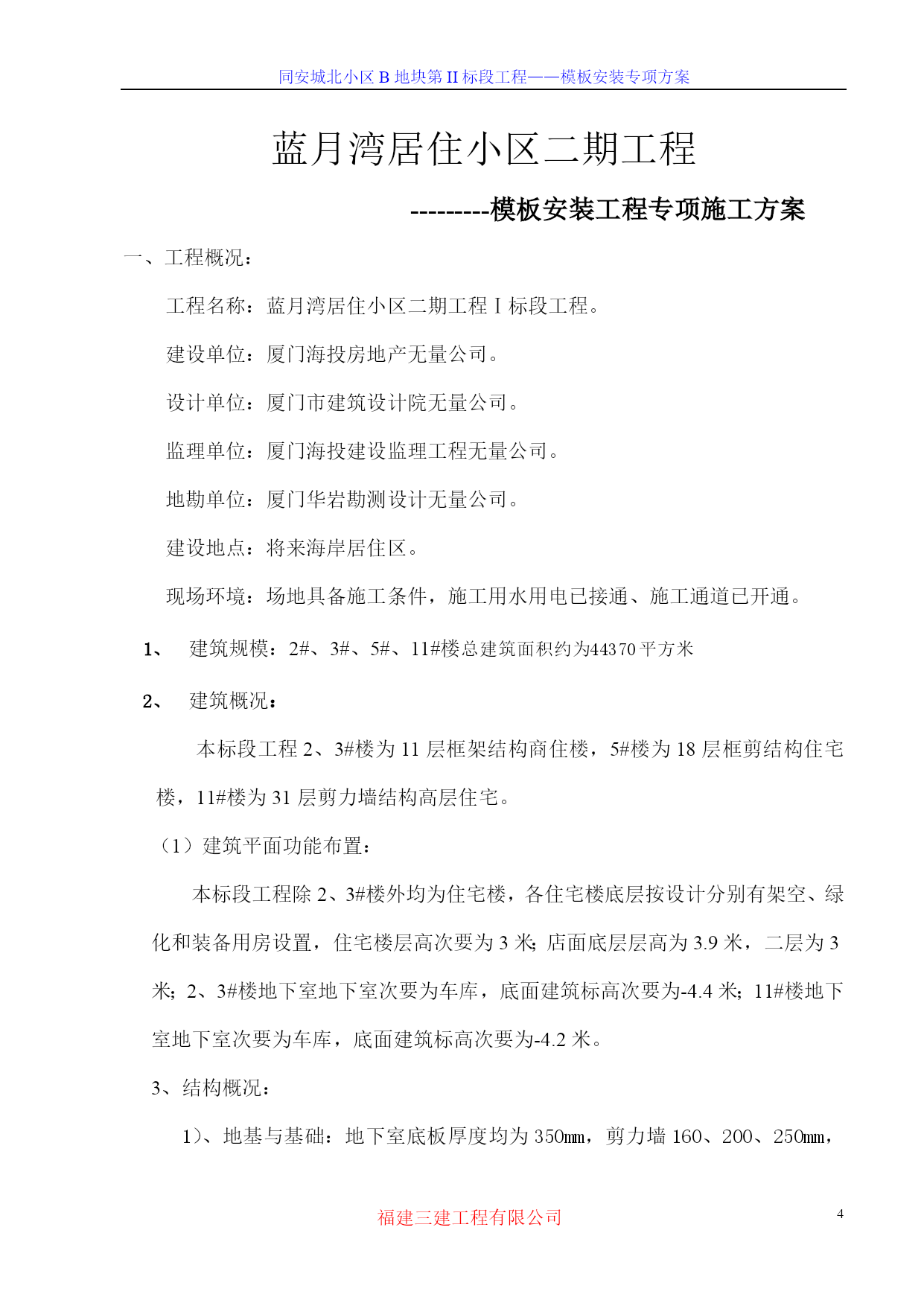

同安城北小区B地块第II标段工程——模板安装专项方案PAGEPAGE42福建三建工程有限公司同安城北小区B地块第II标段工程模板工程专项施工方案编制单位：福建三建同安城北工程项目部编制人员：编制日期：xxxx年xx月xx日福建三建工程公司施工组织设计（专项方案）审核审批表工程名称：蓝月湾居住小区二期工程部门审核审批意见总工室签章：日期：工程科签章：日期：技术科签章：日期：安全站签章：日期：蓝月湾居住小区二期工程---------模板安装工程专项施工方案一、工程概况：工程名称：蓝月湾居住小区二期工程Ⅰ标段工程。建设单位：厦门海投房地产无量公司。设计单位：厦门市建筑设计院无量公司。监理单位：厦门海投建设监理工程无量公司。地勘单位：厦门华岩勘测设计无量公司。建设地点：将来海岸居住区。现场环境：场地具备施工条件，施工用水用电已接通、施工通道已开通。建筑规模：2#、3#、5#、11#楼总建筑面积约为44370平方米建筑概况：本标段工程2、3#楼为11层框架结构商住楼，5#楼为18层框剪结构住宅楼，11#楼为31层剪力墙结构高层住宅。（1）建筑平面功能布置：本标段工程除2、3#楼外均为住宅楼，各住宅楼底层按设计分别有架空、绿化和装备用房设置，住宅楼层高次要为3米；店面底层层高为3.9米，二层为3米；2、3#楼地下室地下室次要为车库，底面建筑标高次要为-4.4米；11#楼地下室地下室次要为车库，底面建筑标高次要为-4.2米。3、结构概况：1）、地基与基础：地下室底板厚度均为350mm，剪力墙160、200、250mm，2、3#楼地下室柱为500×500、970×550、1160×500、400×1250mm等，2、3#楼地梁的截面次要为400×700、400×800、500×800mm，11#楼地梁次要截面为250×500、250×550、300×550mm；顶梁次要为250×500~300×1300mm，顶板为180、250、300mm。2）、主体结构：本工程上部结构剪力墙厚度次要为160、200、250、300mm；剪力墙连梁次要为250×550~250×1050mm；框梁次要为250×400~350×550mm；框柱次要为500×500~600×600mm；板——厚度次要为90、100、120、130、140、150mm；二、施工部署劳力部署：本工程按每幢楼划分为3个施工部位层次，2#、3#楼以施工缝为界为一层次，5#楼以1-C-6轴对称轴线为界为二个层次，11楼单独作一层次。每一层次均按配3套模板，木作组配备劳力情况为：技工80人，普工20人。机械预备：序号机械（具）名称型号计划进场数量1木工圆锯MJ-1048台3、材料预备：为保证工程进度，预备3套模板。模板——采用1830×915×18mm规格全新七夹板搁栅——采用50×100mm规格木方立柱——采用D48/3.5钢管牵杆及拉杆——采用6米长D48/3.5钢管（实践不需6米时按实践长）剪刀撑——采用6米长D48/3.5钢管（实践不需6米时按实践长）木作材料用量一览表材料名称、规格单位计划数量备注钢管D48×3.5吨150夹板1830×915×18M29000楞木50×100M3220楞木40×60M320直接扣副3000十字扣副19000回转扣副2000对拉螺栓D14吨0.85现场制造碟形扣件副5004、模板分项工程施工工艺控制流程图（附图）模板施工要求混凝土结构的模板工程，是砼成型施工中的一个非常重要的组成部分，也是本工程结构施工的重点工序，为保证模板工程质量，模板及其支架必须符合以下规定：1、基本要求：保证工程结构和构件各部位外形尺寸和彼此地位的正确；具有足够的强度、刚度和不变性，能可靠地承受新浇砼的分量和侧压力，和在施工过程中产生的荷载；构造简单、装卸方便，并便于钢筋的绑扎与安装，和砼的浇筑及养护等工艺要求；模板接缝应周密，不得漏浆。2、施工质量要求（1）模板及其支持结构的材料质量，应符合规定和设计要求。（2）模板及支持应有足够的强度、刚度和不变性，并不发生不允许的下沉与变形，支持底设置垫木，模板的内侧面要平整、接缝周密，不得漏浆。（3）模板安装后应仔细检查各部构件能否牢固，在浇灌砼过程中要经常检查，如发现变形、松动等景象，要及时调解加固。（4）固定在模板上的预埋件和预留洞口均不得遗漏，安装必须牢固，地位精确。（5）现浇全体式结构模板安装的允许偏差，应符合下表规定：表1：现浇结构模板安装允许偏差项次项目允许偏差(mm)1轴线地位基础5柱、墙、梁2底模上表面标高+5、-53截面尺寸基础+10柱、墙
