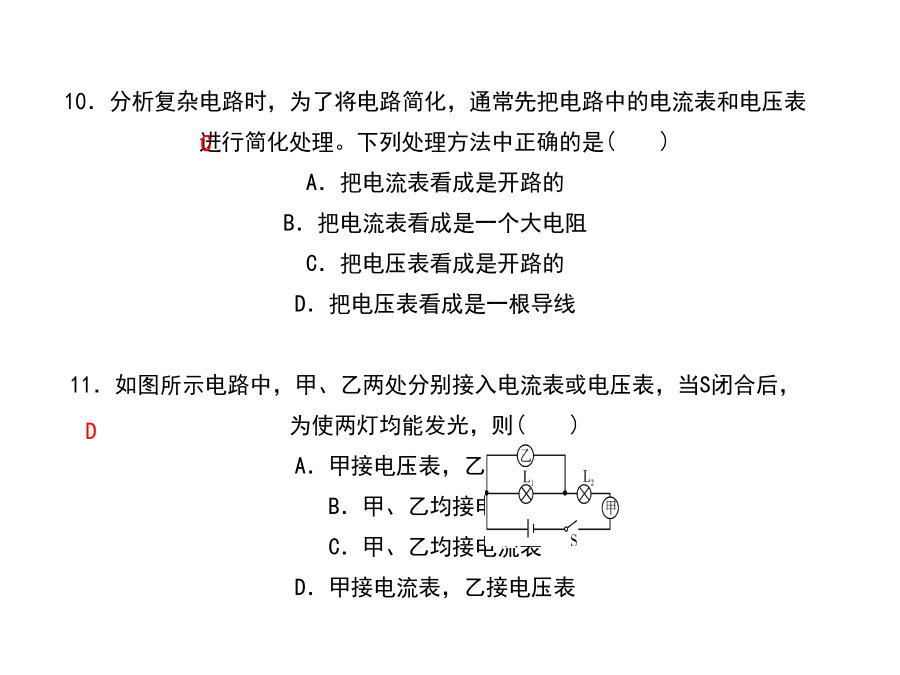

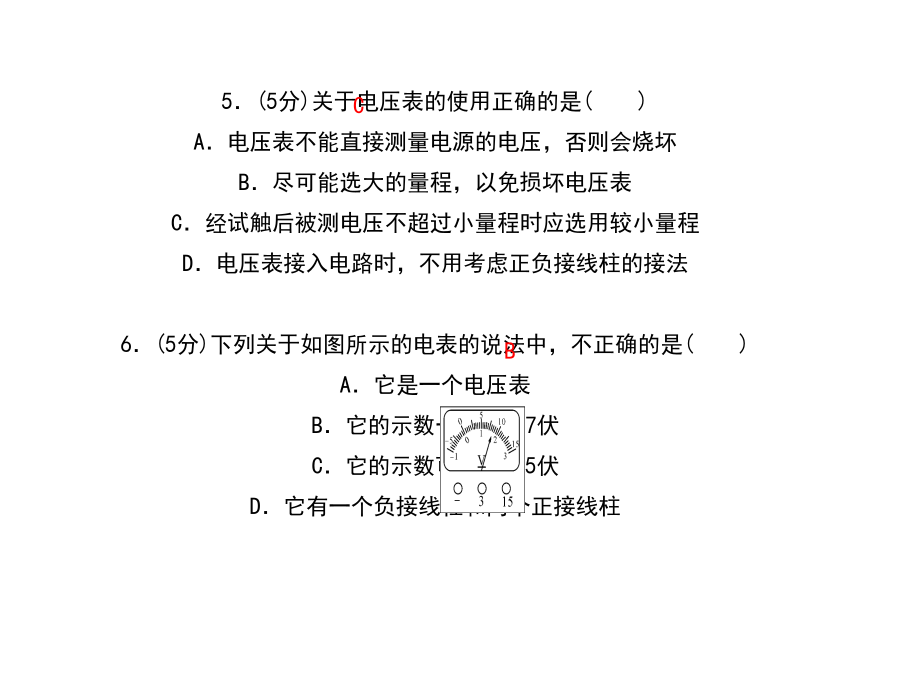

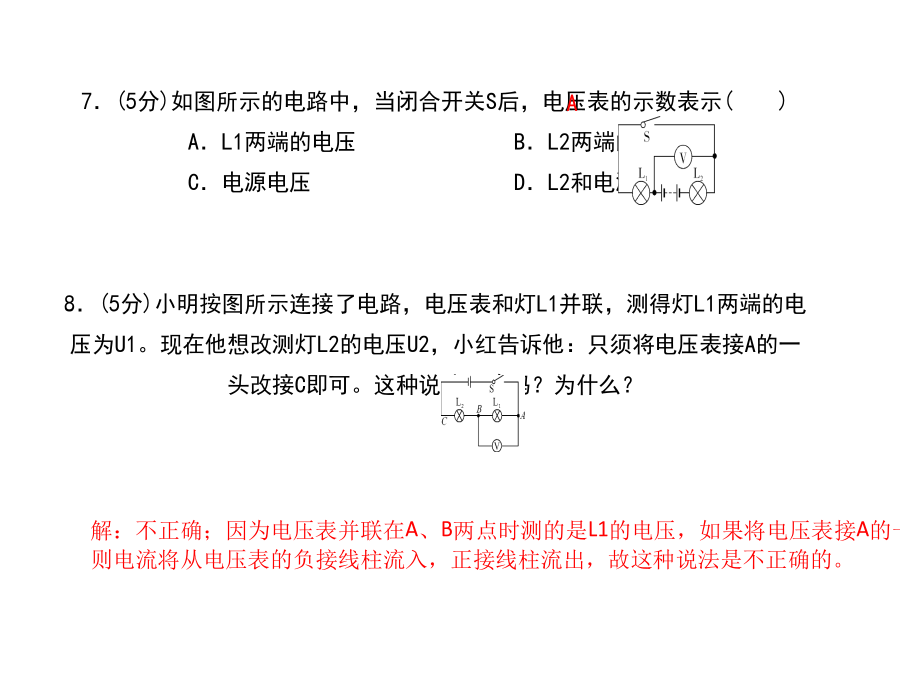

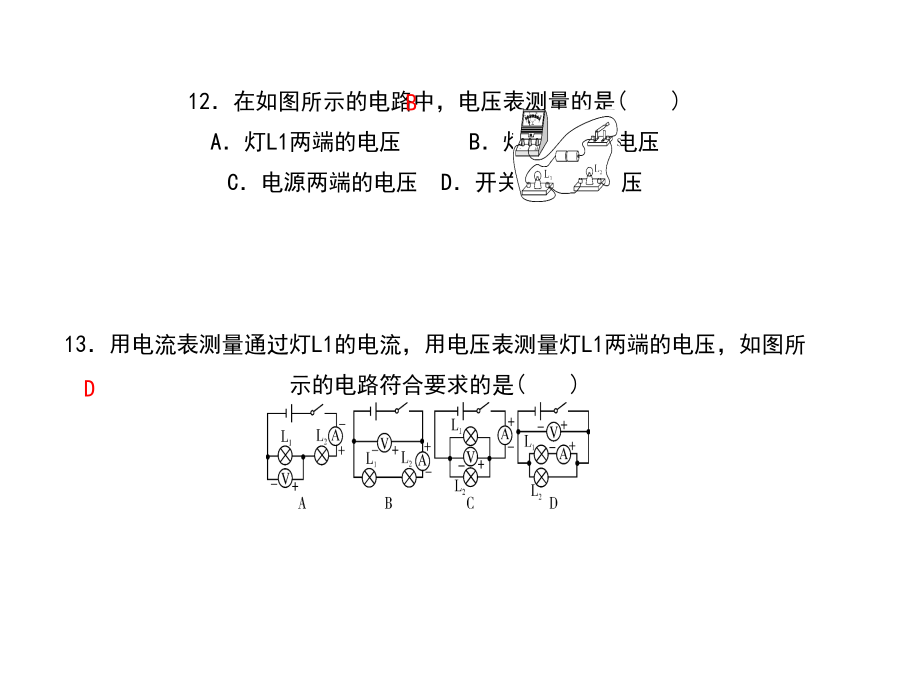

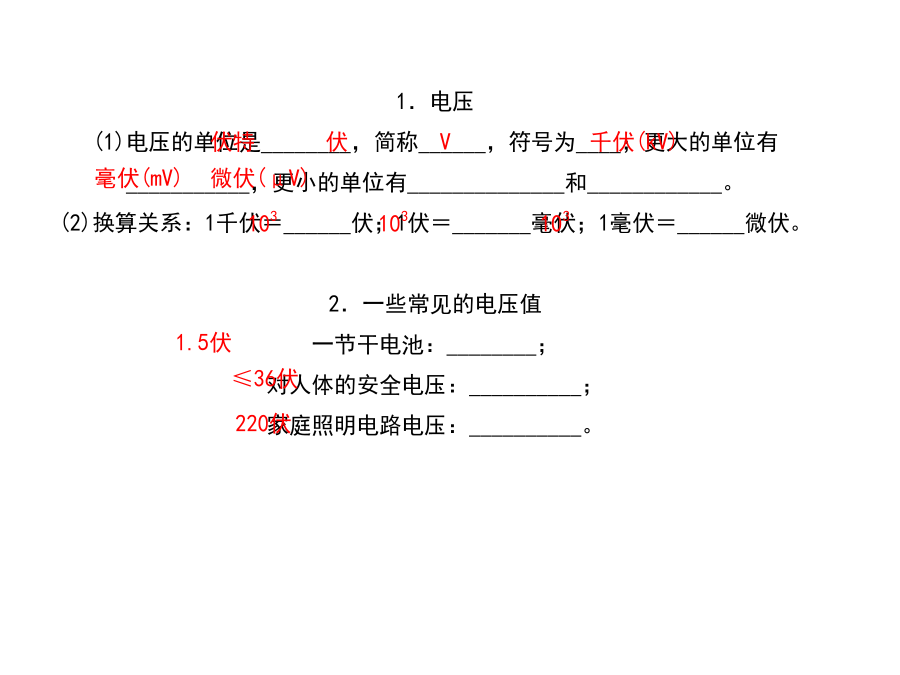

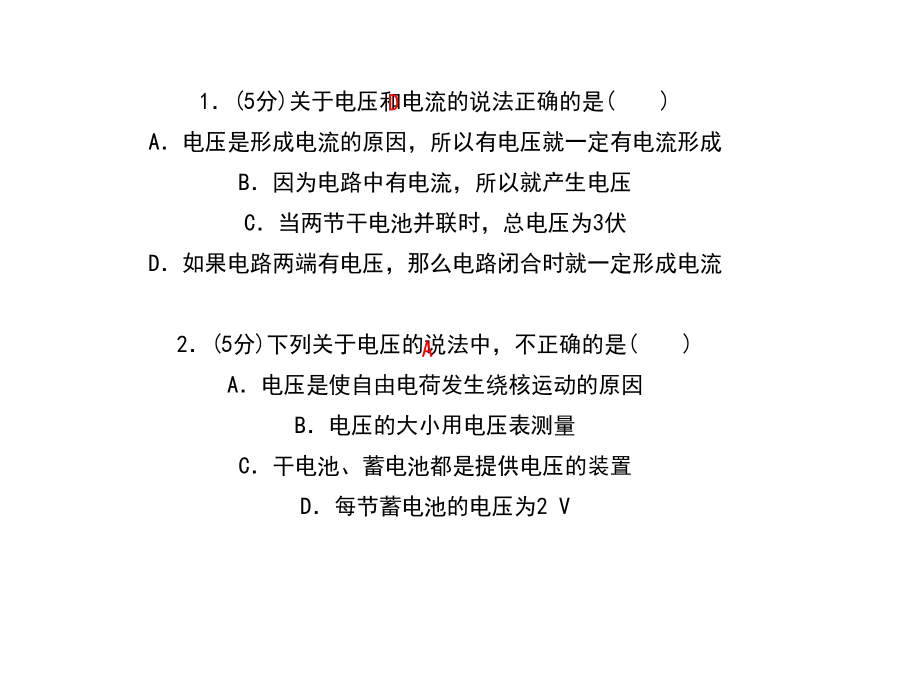

第4章电路探秘1．电压(1)电压的单位是________，简称______，符号为____；更大的单位有___________，更小的单位有______________和____________。(2)换算关系：1千伏＝______伏；1伏＝_______毫伏；1毫伏＝______微伏。2．一些常见的电压值一节干电池：________；对人体的安全电压：__________；家庭照明电路电压：__________。1．(5分)关于电压和电流的说法正确的是()A．电压是形成电流的原因，所以有电压就一定有电流形成B．因为电路中有电流，所以就产生电压C．当两节干电池并联时，总电压为3伏D．如果电路两端有电压，那么电路闭合时就一定形成电流2．(5分)下列关于电压的说法中，不正确的是()A．电压是使自由电荷发生绕核运动的原因B．电压的大小用电压表测量C．干电池、蓄电池都是提供电压的装置D．每节蓄电池的电压为2V5．(5分)关于电压表的使用正确的是()A．电压表不能直接测量电源的电压，否则会烧坏B．尽可能选大的量程，以免损坏电压表C．经试触后被测电压不超过小量程时应选用较小量程D．电压表接入电路时，不用考虑正负接线柱的接法6．(5分)下列关于如图所示的电表的说法中，不正确的是()A．它是一个电压表B．它的示数一定是1.7伏C．它的示数可能是8.5伏D．它有一个负接线柱和两个正接线柱7．(5分)如图所示的电路中，当闭合开关S后，电压表的示数表示()A．L1两端的电压B．L2两端的电压C．电源电压D．L2和电源电压8．(5分)小明按图所示连接了电路，电压表和灯L1并联，测得灯L1两端的电压为U1。现在他想改测灯L2的电压U2，小红告诉他：只须将电压表接A的一头改接C即可。这种说法正确吗？为什么？10．分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理。下列处理方法中正确的是()A．把电流表看成是开路的B．把电流表看成是一个大电阻C．把电压表看成是开路的D．把电压表看成是一根导线11．如图所示电路中，甲、乙两处分别接入电流表或电压表，当S闭合后，为使两灯均能发光，则()A．甲接电压表，乙接电流表B．甲、乙均接电压表C．甲、乙均接电流表D．甲接电流表，乙接电压表12．在如图所示的电路中，电压表测量的是()A．灯L1两端的电压B．灯L2两端的电压C．电源两端的电压D．开关S两端的电压13．用电流表测量通过灯L1的电流，用电压表测量灯L1两端的电压，如图所示的电路符合要求的是()二、填空题(6分＋4分＋10分＝20分)14．如图所示电路，此时是处于_______状态；当闭合开关时，小灯泡发光，此时电路是处于______状态。如果要用电压表测量小灯泡两端电压，那么电压表的正接线柱应该与a、b两个接线柱中的____连接。15．如图所示，当量程为0～3伏时，电压表指针的读数为______伏；当量程为0～15伏时，电压表指针的读数为____伏。
