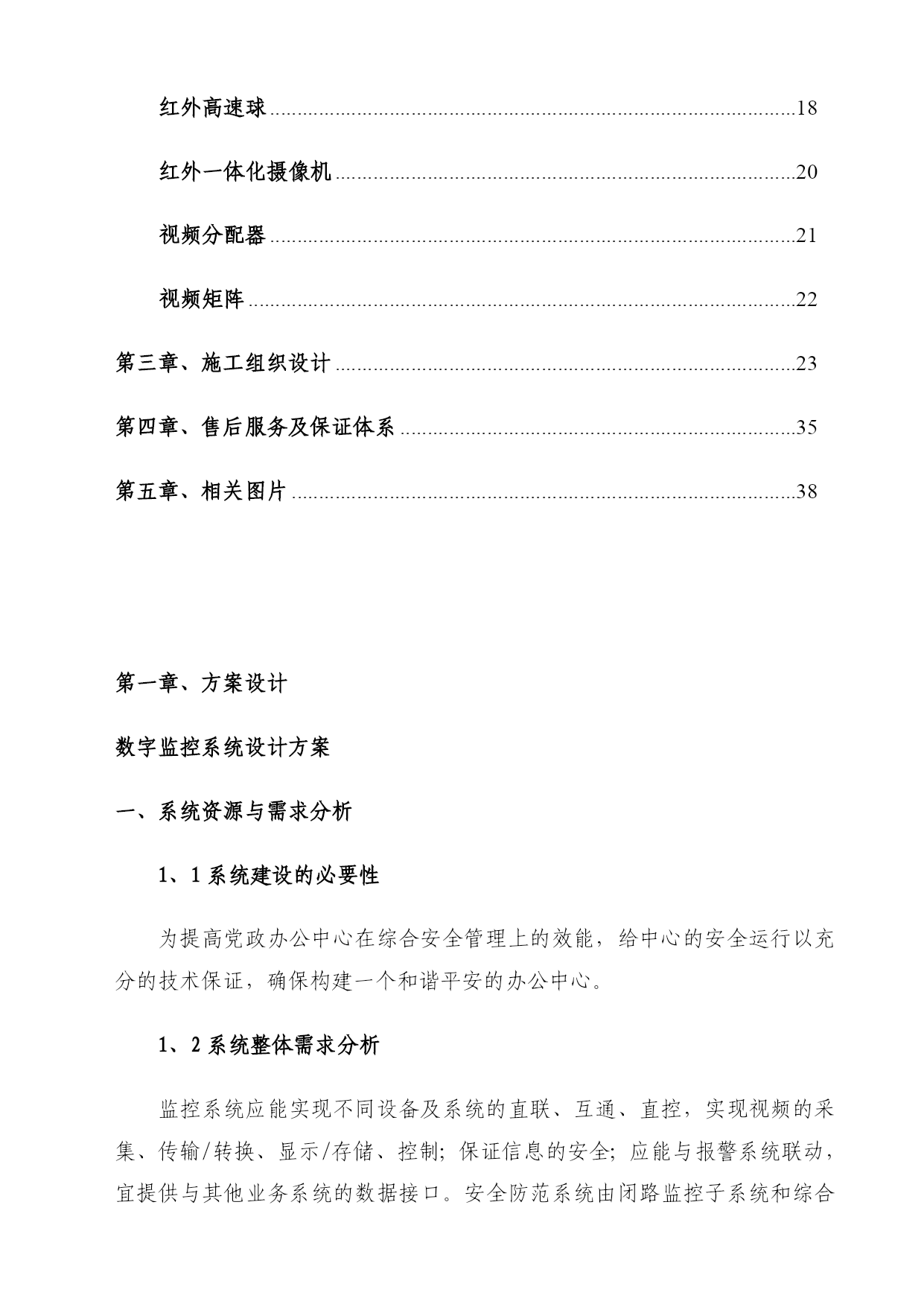

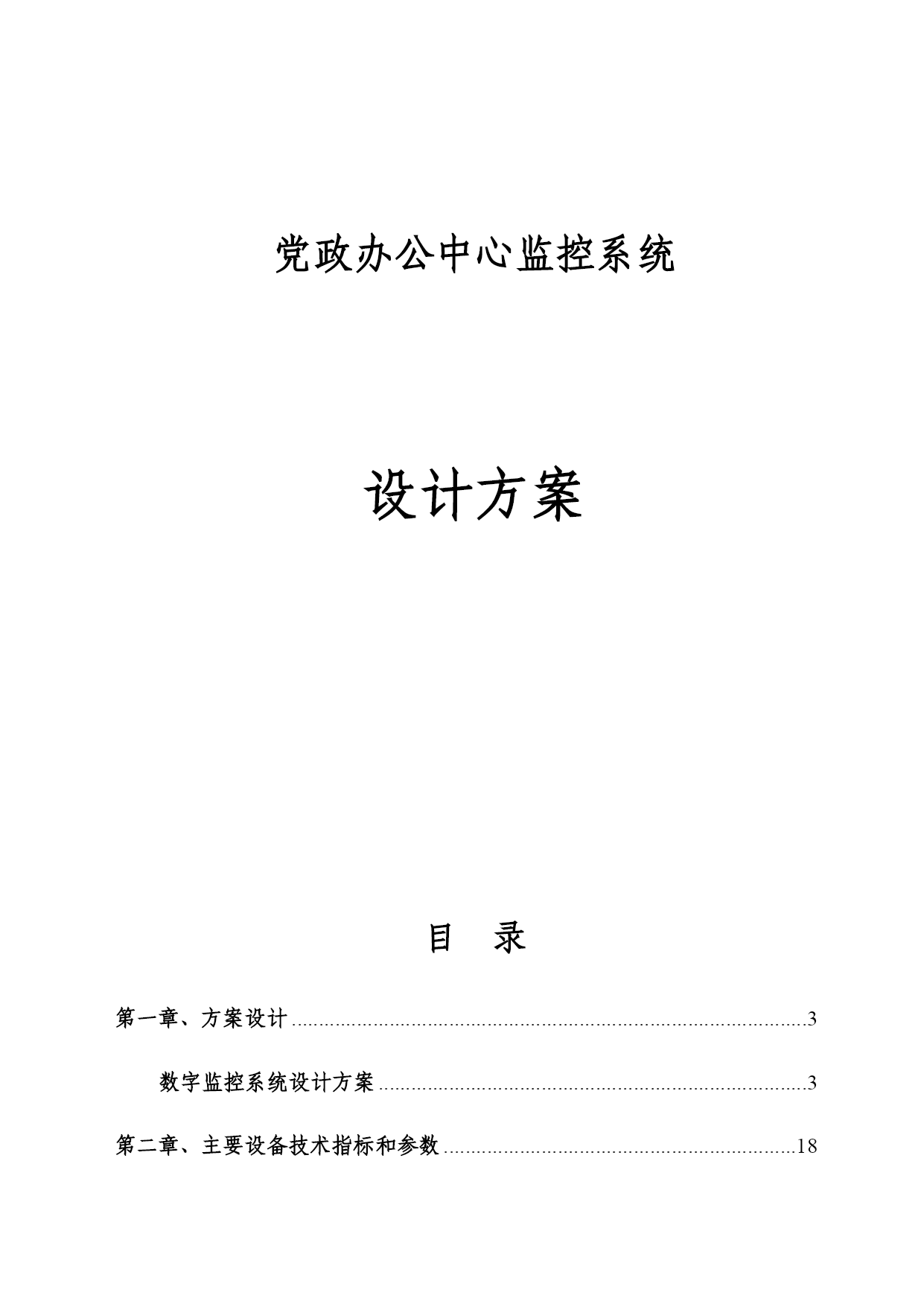

党政办公中心监控系统设计方案目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc298687713"第一章、方案设计PAGEREF_Toc298687713\h3HYPERLINK\l"_Toc298687714"数字监控系统设计方案PAGEREF_Toc298687714\h3HYPERLINK\l"_Toc298687715"第二章、主要设备技术指标和参数PAGEREF_Toc298687715\h18HYPERLINK\l"_Toc298687716"红外高速球PAGEREF_Toc298687716\h18HYPERLINK\l"_Toc298687717"红外一体化摄像机PAGEREF_Toc298687717\h20HYPERLINK\l"_Toc298687719"视频分配器PAGEREF_Toc298687719\h21HYPERLINK\l"_Toc298687720"视频矩阵PAGEREF_Toc298687720\h22HYPERLINK\l"_Toc298687721"第三章、施工组织设计PAGEREF_Toc298687721\h23HYPERLINK\l"_Toc298687722"第四章、售后服务及保证体系PAGEREF_Toc298687722\h35HYPERLINK\l"_Toc298687723"第五章、相关图片PAGEREF_Toc298687723\h38第一章、方案设计数字监控系统设计方案一、系统资源与需求分析1、1系统建设的必要性为提高党政办公中心在综合安全管理上的效能，给中心的安全运行以充分的技术保证，确保构建一个和谐平安的办公中心。1、2系统整体需求分析监控系统应能实现不同设备及系统的直联、互通、直控，实现视频的采集、传输/转换、显示/存储、控制；保证信息的安全；应能与报警系统联动，宜提供与其他业务系统的数据接口。安全防范系统由闭路监控子系统和综合管理（集成）系统组成。可以在较大范围内实现监控，实现24小时全天候监控。综合管理系统作为各个子系统的中心通过电视墙轮询显示前端重要部位图像并实现控制、集中存储录像文件长达1个月，还能将各个子系统的数据信息实现共享，提供子系统之间的联动等应用。1、3功能需求分析1.3.1信息采集功能监控系统前端信号为视频输入，从前端设备上来说就是摄像头，信息采集就是完成能这些设备的数据采集和标准化，其中视频数据采集是本系统中最复杂工作，视频数据又是监控系统最重数据。1.3.2信息传输功能控制信息和视频信息，按照工作流程在网络系统各级传输；通过有线或无线等传输媒介，经编码解码、调制解调、光/电或数/模转换等方式，将前端设备的图像及控制信号传输至控制设备。采用主干光纤传输，配合视频控制跳线的方式传输保证带宽充裕。具有动态适应网络传输状况和网络带宽的能力，具有全系统带宽管理和流量控制能力。支持大用户量的并发接入，保证在大量图像访问情况下系统仍能正常运行。1.3.3实时图像点播按照指定设备、指定通道进行图像的实时点播，支持点播图像的无级播放、图像抓帧。1.3.4远程控制通过手动或自动操作，对前端设备的各种动作进行遥控；能够设定控制优先级，对级别高的用户请求应有相应措施保证优先响应。依据授权将网络用户发出的控制命令传送到前端监控设备，实现监控中心及授权用户对前端任意一路监控图像的调用和控制。1.3.5存储和备份前端监控设备及各级监控中心，均可对巡检、报警、视音频、系统日志等信息予以存储。存储和备份的报警、巡检等历史数据信息，可在网络系统中依据授权进行访问。系统应能存储下列信息并保持一定时间，可配置专用存储设备备份需要长期保存的信息。①报警发生前后一段时间内的视频信息。②监控中心操作员人工指定或通过编程定时指定的现场视频信息。③用户操作、设备巡检等系统日志信息。各级系统对接收到的巡检信息、报警信息和视音频信息等按照信息的含义和归属进行分类，重要事件的图像可作永久存储，并且提供异地备份。存储的历史视频数据要求进行防篡改处理，例如增加数字水印或者数字签名，使之可以作为证据使用。1.3.6历史图像的检索和回放按照指定设备、通道、时间、报警信息等要素检索历史图像文件并回放；回放应支持正常播放、快速播放、慢速播放、逐帧进退、画面暂停、图像抓帧等；支持回放图像的无级播放。当监控点存在报警设备时系统应具有与报警设备联动的接口，报警发生时能切换出相应部位的视频及报警信息，并进行记录；对某些特定监控点，可实现视频移动侦测功能；系统
