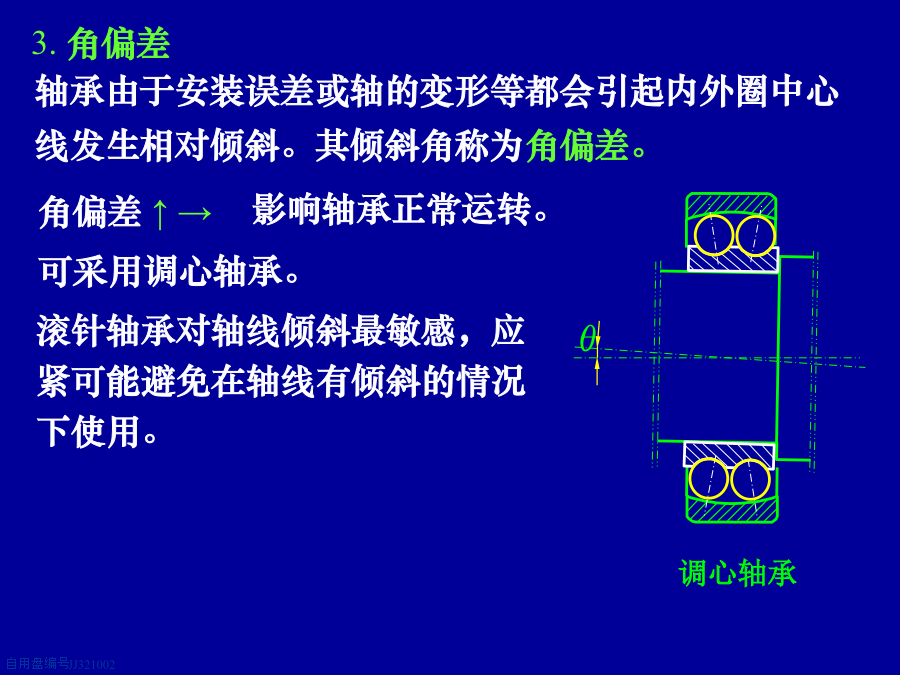

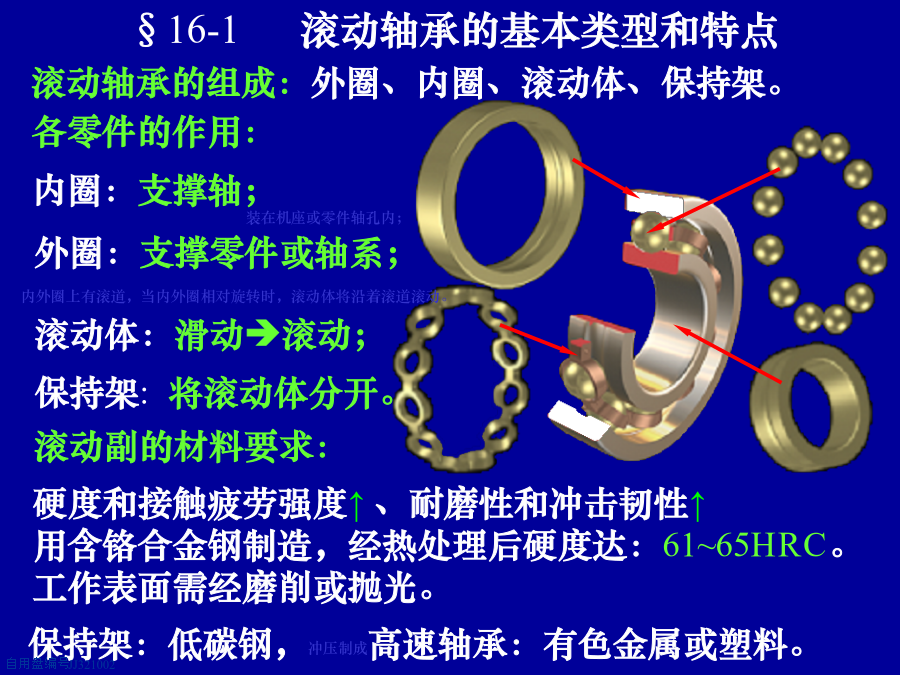

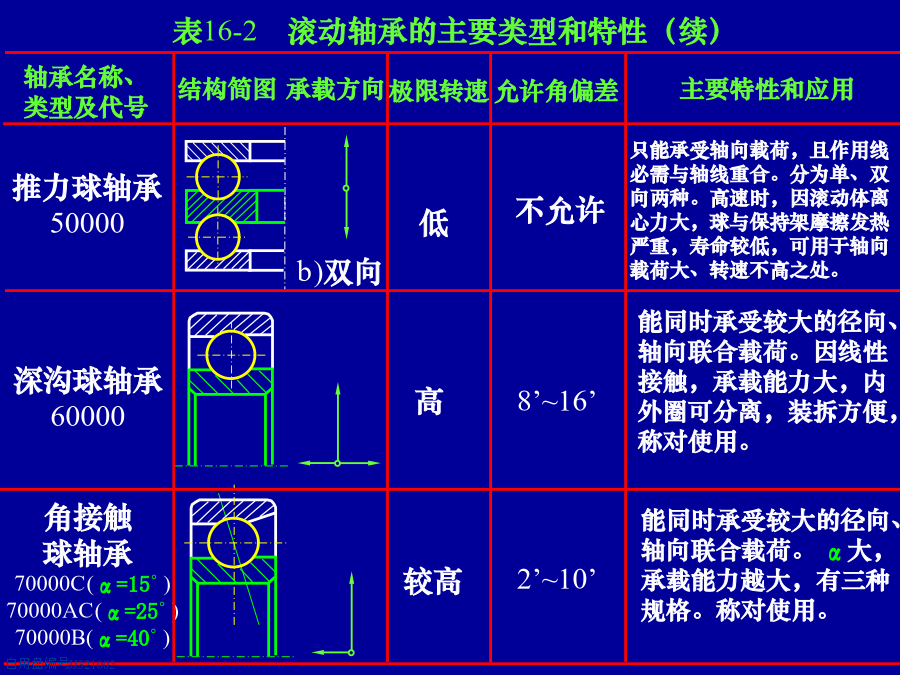

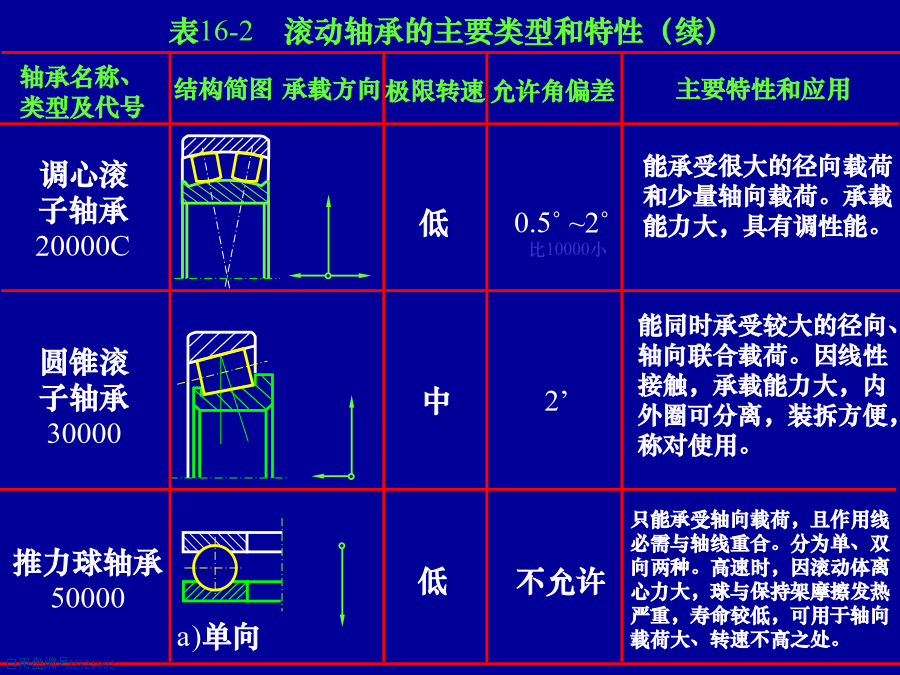

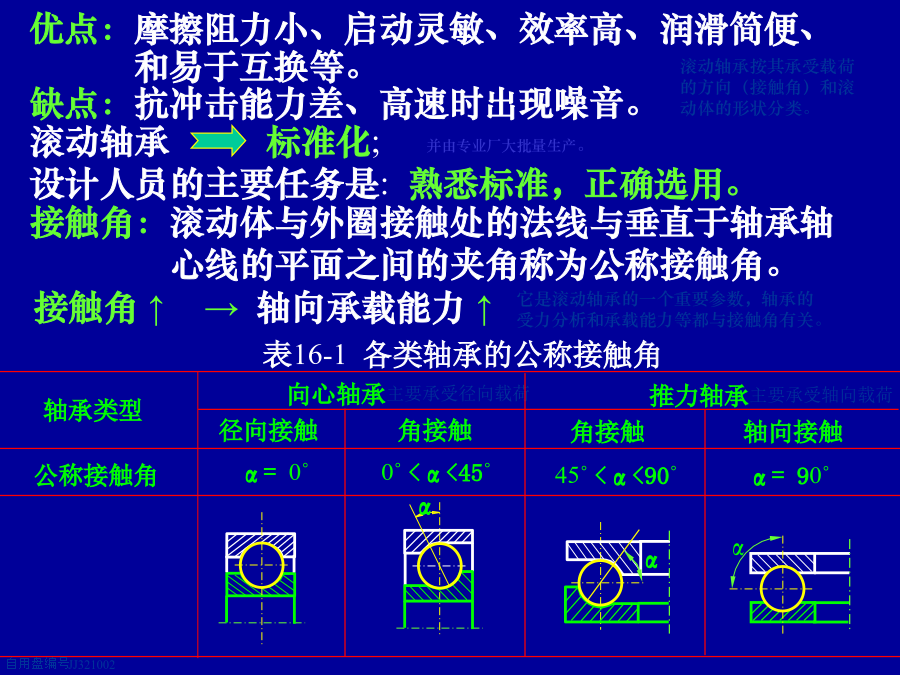

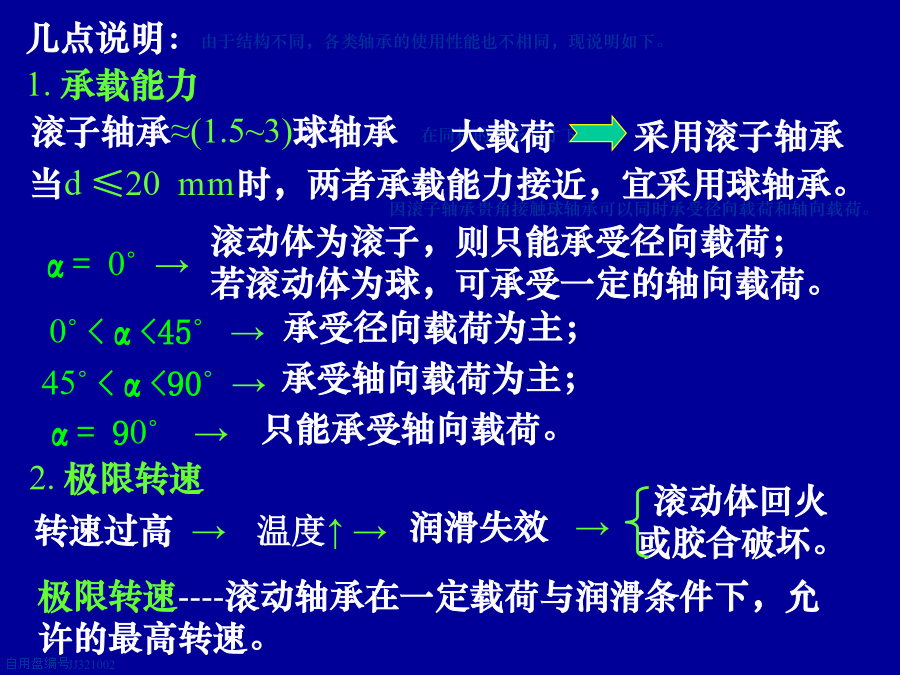

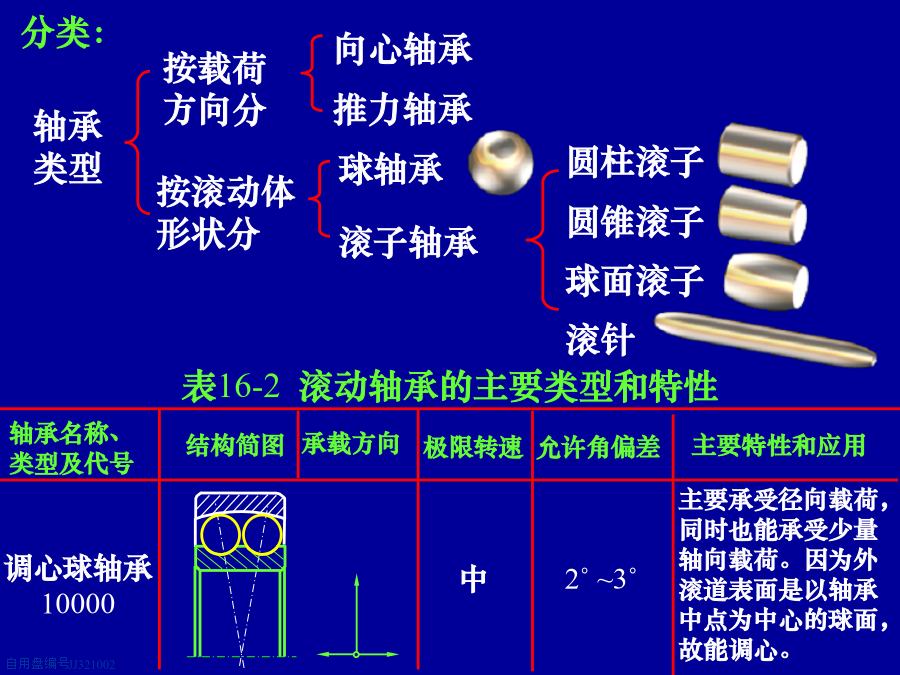

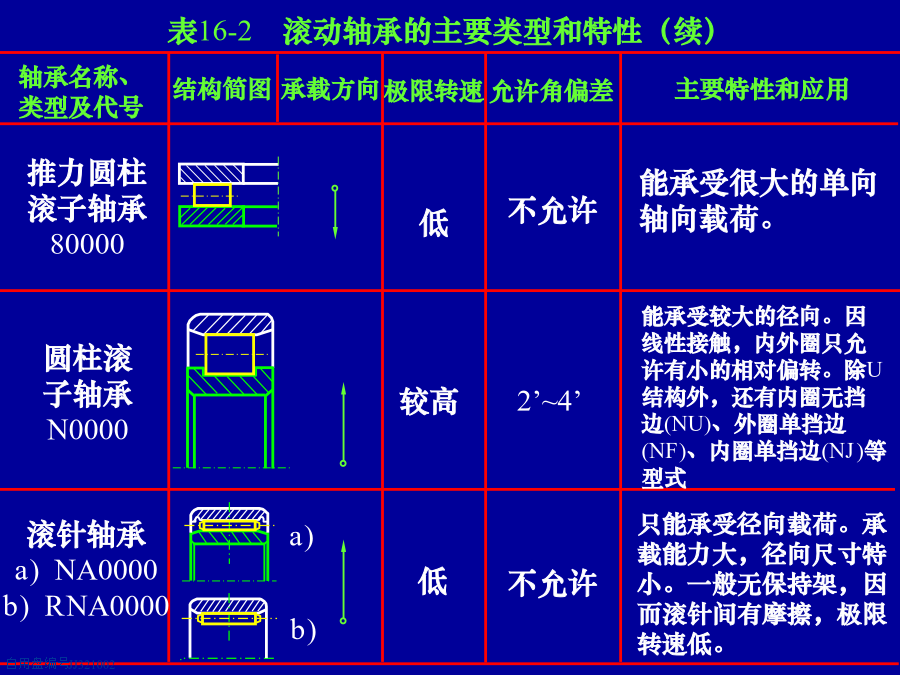

第16章滚动轴承§16-1滚动轴承的基本类型和特点优点：摩擦阻力小、启动灵敏、效率高、润滑简便、和易于互换等。轴承类型调心滚子轴承20000C推力球轴承50000表16-2滚动轴承的主要类型和特性（续）1.承载能力3.角偏差滚动轴承的类型很多，而各类轴承又有不同的结构、尺寸、公差等级、技术要求等，为便于组织生产和选用，规定了滚动轴承的代号，调心滚子轴承20000C内径相同，而直径系列代号不同的四种轴承的比较。表16-4向心轴承和推力轴承的常用尺寸系列代号内径代号----基本代号左起第四、五位。3.后置代号----用字母（或加数字）表示。注：公差等级中0级最低，向右依次增高，2级最高。实例：说明滚动轴承62203和7312AC/P6的含义§16-3滚动轴承的选择计算20大量试验得如下关系：表16-10载荷系数表16-11轴承预期寿命Lh的参考值表16-12向心轴承当量载荷系数X、Y的值五、角接触向心轴承轴向载荷的计算1.若FA+F’2>F’1a2一、滚动轴承的润滑二、滚动承的密封毛毡圈密封适用场合：脂润滑，要求环境干燥清洁。适用场合：脂润滑或油润滑，工作温度不高于密封用脂的滴点。密封效果可靠。适用场合：适用于脂润滑或油润滑，密封效果可靠。§16-5滚动轴承的组合设计§16-5滚动轴承的组合设计§16-5滚动轴承的组合设计§16-5滚动轴承的组合设计二、轴承的固定两端固定支承2.一端固定、一端游动调整垫片2.轴承的预紧3.轴承组合位置的调整锥顶点不重合！四、轴承的拆装h1本章重点
