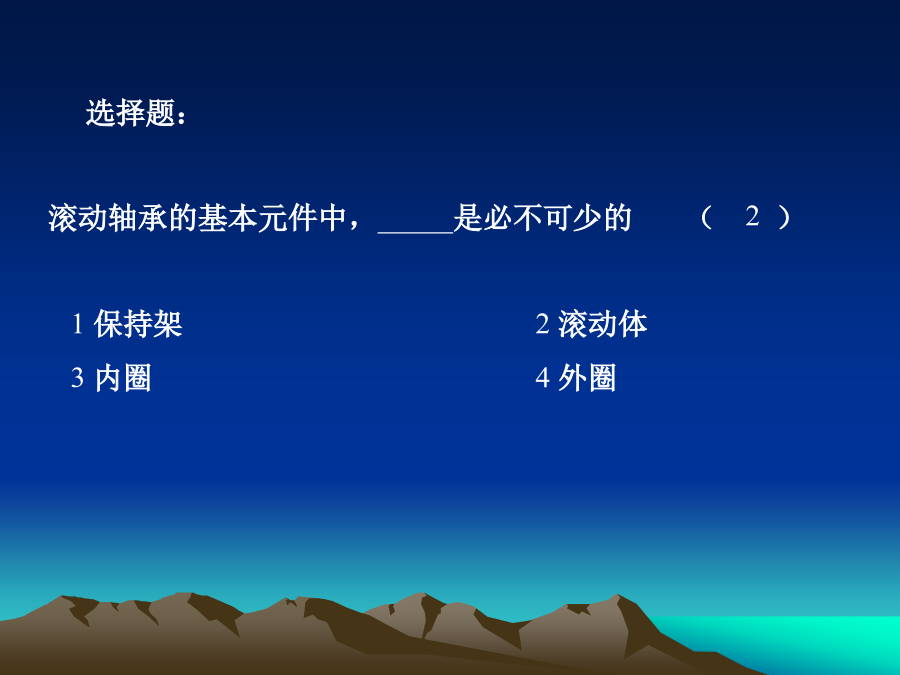

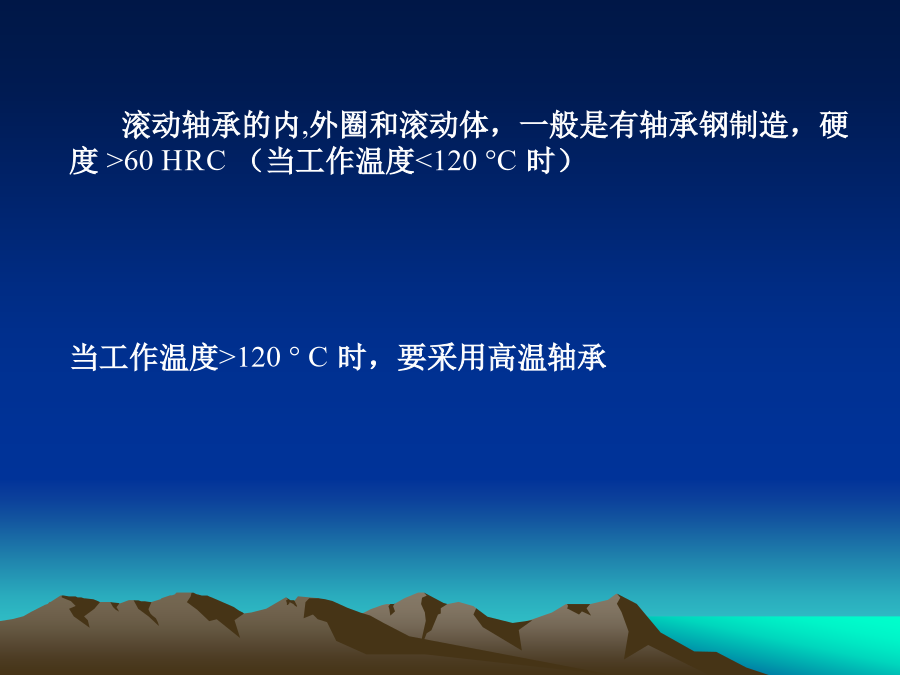

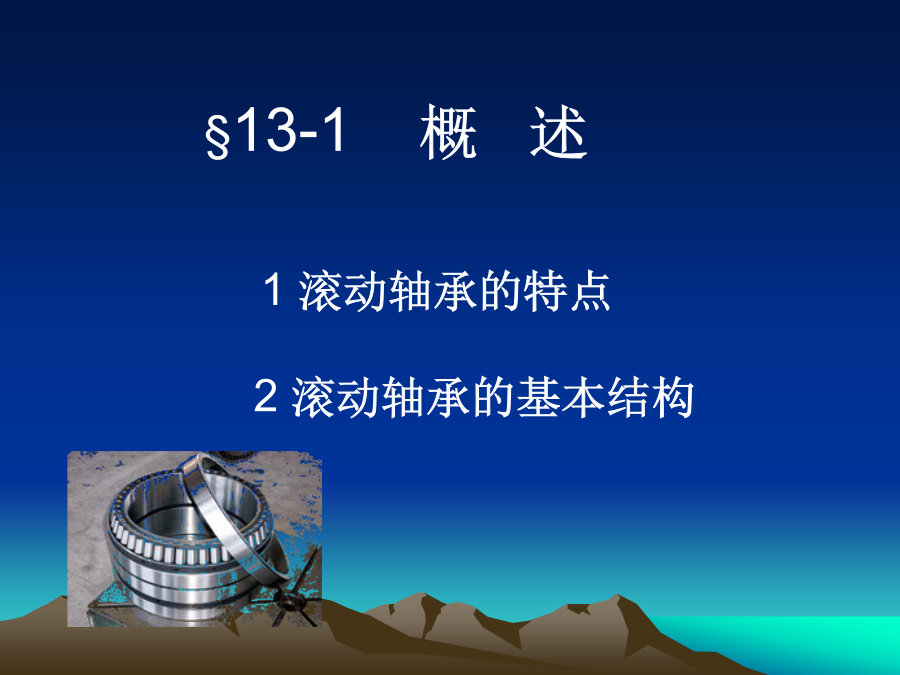

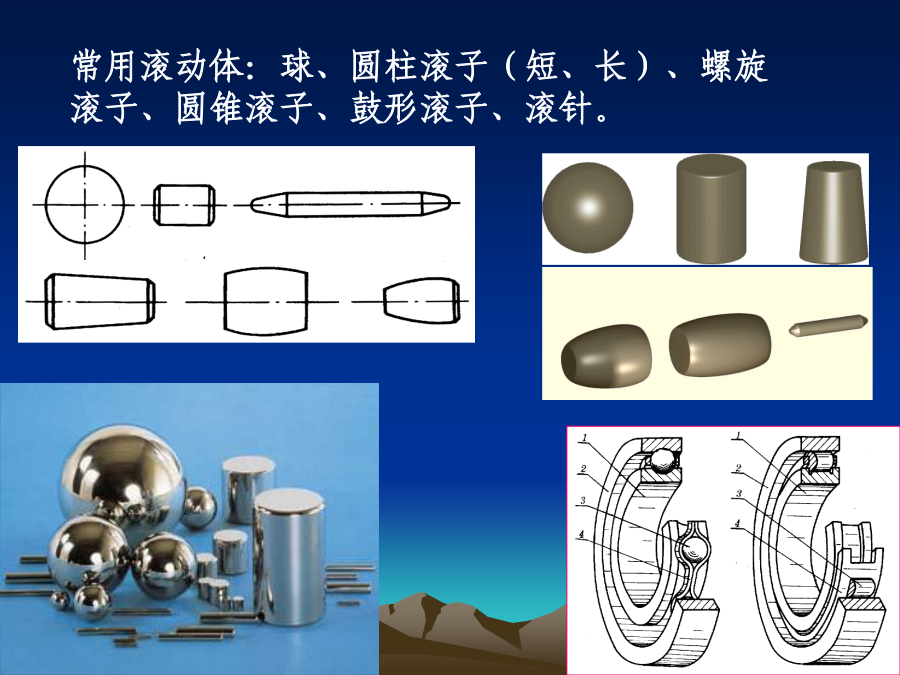

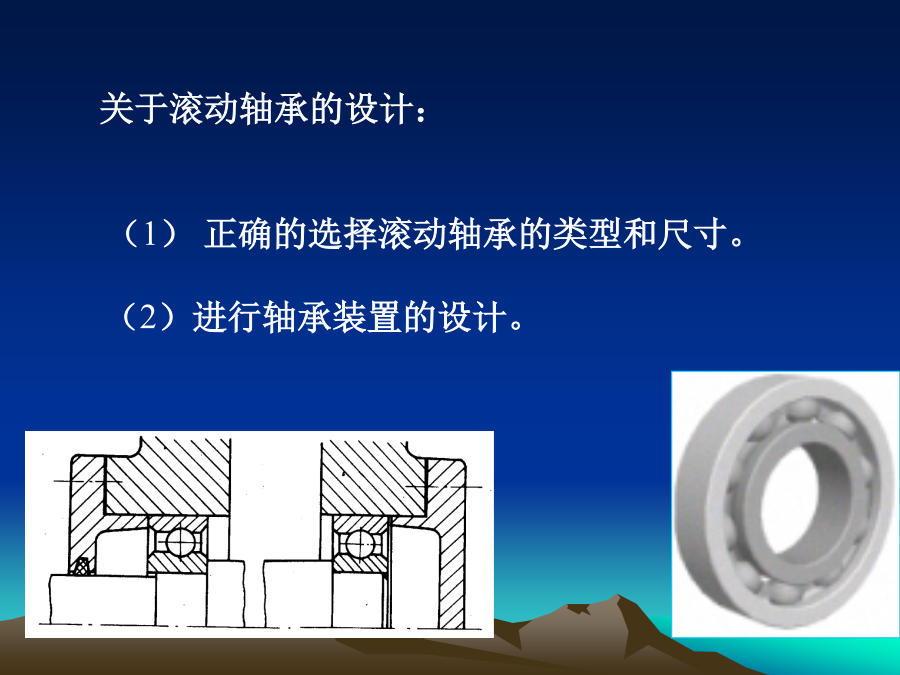

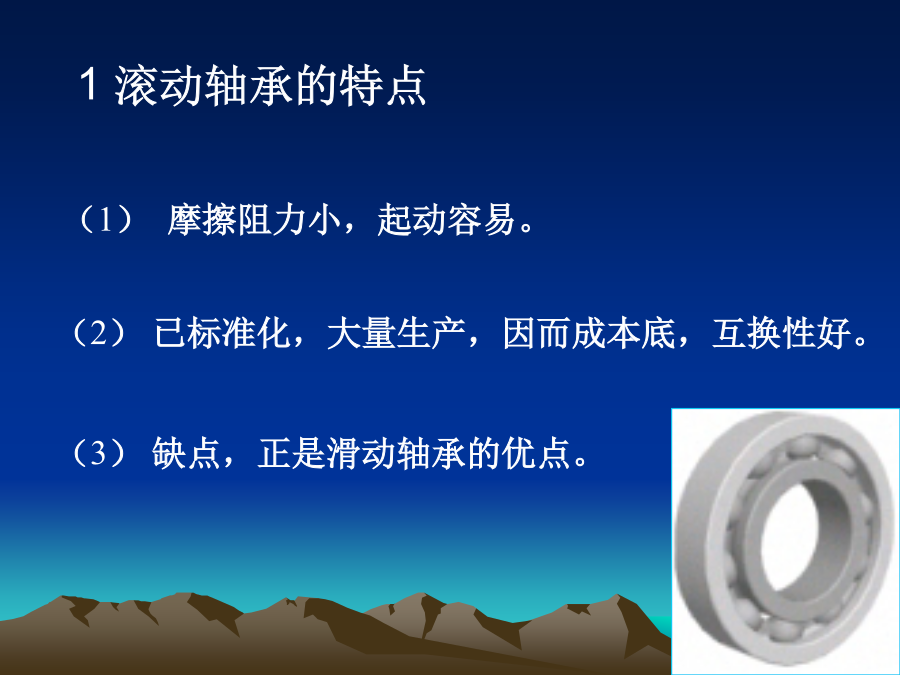

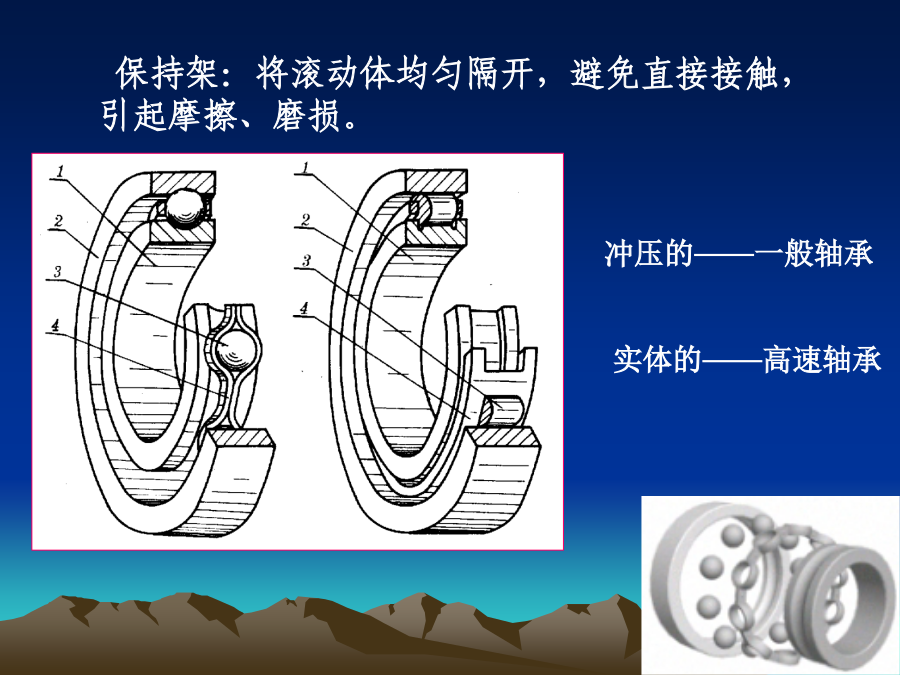

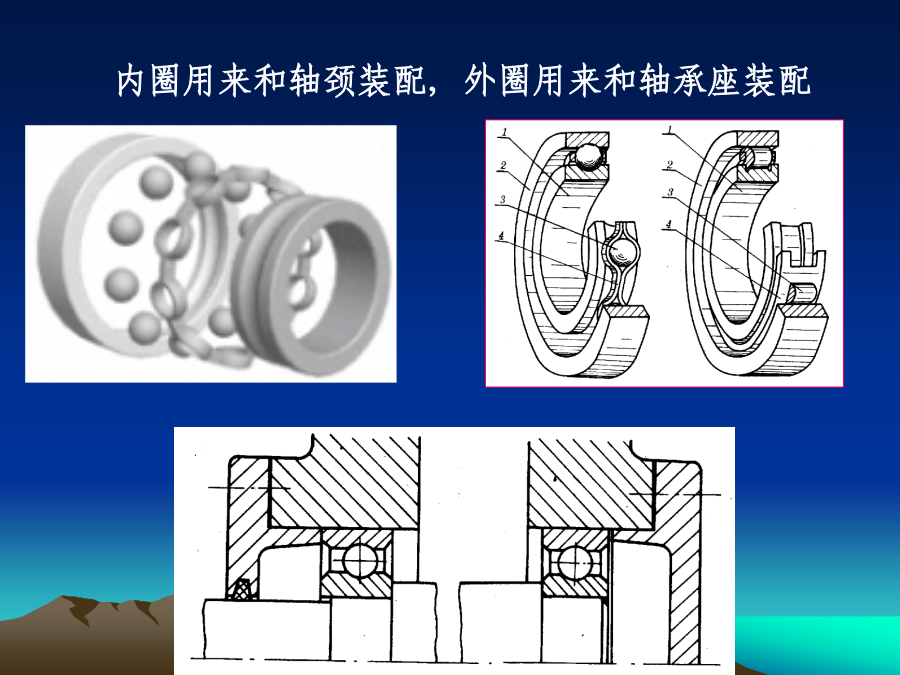

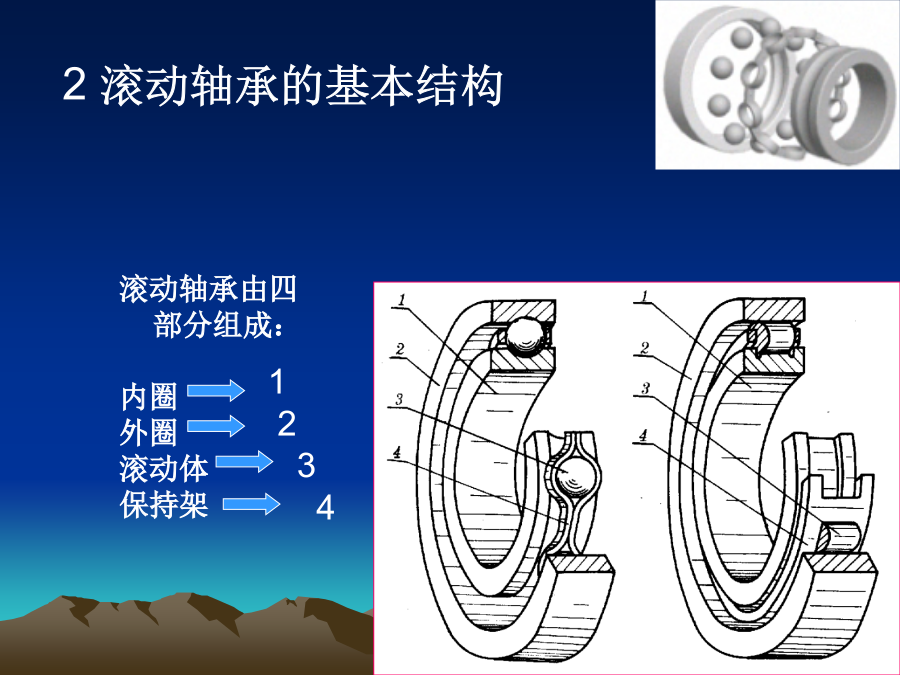

第十三章滚动轴承§13-1概述1滚动轴承的特点关于滚动轴承的设计：滚动轴承由四部分组成：内圈外圈滚动体保持架内圈用来和轴颈装配,外圈用来和轴承座装配保持架：将滚动体均匀隔开，避免直接接触，引起摩擦、磨损。常用滚动体：球、圆柱滚子（短、长）、螺旋滚子、圆锥滚子、鼓形滚子、滚针。滚动轴承的内,外圈和滚动体，一般是有轴承钢制造，硬度>60HRC（当工作温度<120°C时）滚动轴承的基本元件中，_____是必不可少的（）1保持架2滚动体3内圈4外圈§13-2滚动轴承的主要类型及其代号1滚动轴承的主要类型、性能及特点向心轴承——主要承受径向载荷的轴承向心推力轴承的滚动体与外圈滚道接触点（线）处的法线N—N与半径方向的夹角α，叫做轴承的接触角。按轴承的结构形式不同分类：常见的滚动轴承的性能和特点，见下表：2滚动轴承的代号基本代号用来表明轴承的内径、直径系列、宽度系列和类型(2)轴承的直径系列（即结构相同、内径相同的轴承在外径和宽度方面的变化系列）用基本代号右起第三位数字表示(3)轴承的宽度系列（即结构、内径和直径系列都相同的轴承，在宽度方面的变化系列）用基本代号右起第四位数字表示(4)轴承的类型代号用基本代号右起第五位数字或字母表示滚动轴承主要类型代号表后置代号(2)轴承的公差等级代号是表示轴承的精度等级，共分6个级别(3)游隙代号常用的径向游隙系列共分为6个组别前置代号轴承的前置代号，用于表示轴承的分部件，用字母表示63087211C/P5注：滚动轴承代号比较复杂，上述代号仅为最常用的、最有规律的部分。具体应用时，若遇到看不懂的代号时，应查阅GB/T272-93。§13-3滚动轴承类型的选择在选择轴承类型时，一般首先考虑轴承所承受的载荷的大小、方向、性质和转速的高低，其次还要考虑刚度、调心性能、结构尺寸大小、轴承的装拆和经济性等要求。具体选择时可参考以下原则：4当轴的中心线与轴承座中心线不重合而有角度误差时，或因轴受力而弯曲或倾斜时，会造成轴承的内外圈轴线发生偏斜，这时应选择调心轴承。圆锥滚子轴承6从经济性考虑，一般来说，球轴承比滚子轴承价格便宜，深沟球轴承最便宜。谢谢！
