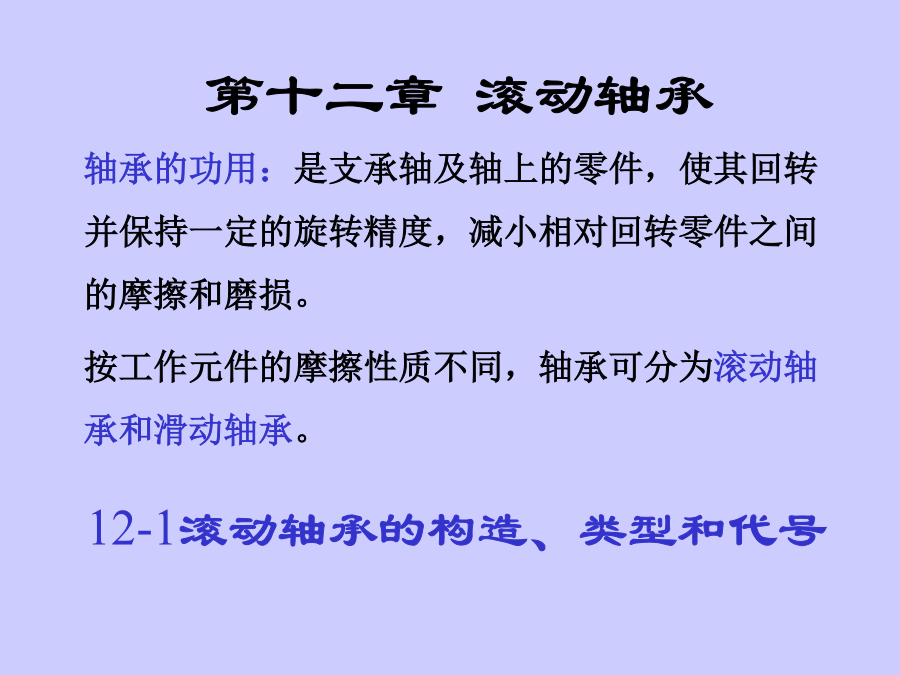

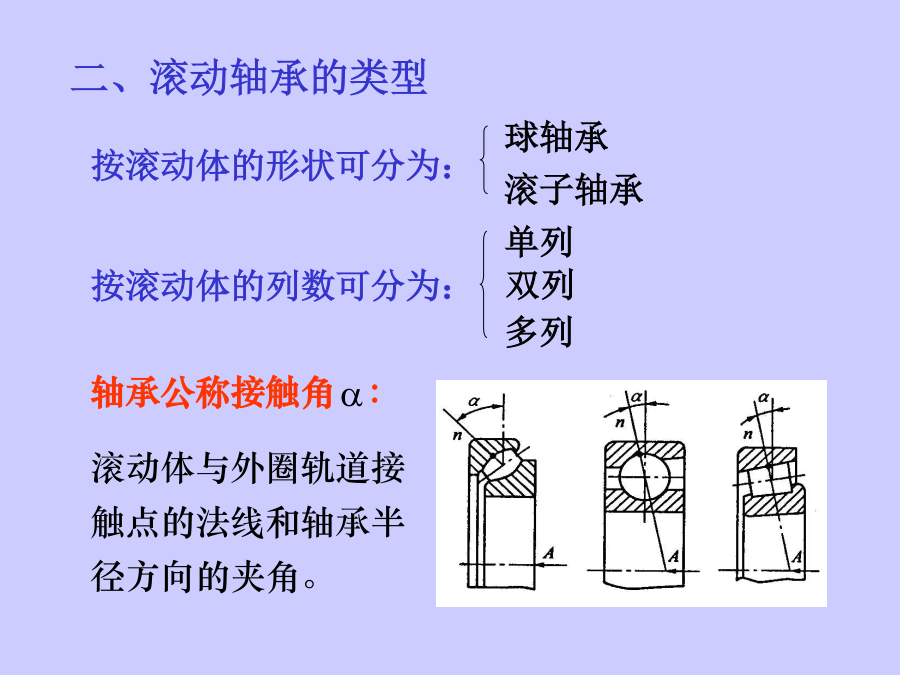

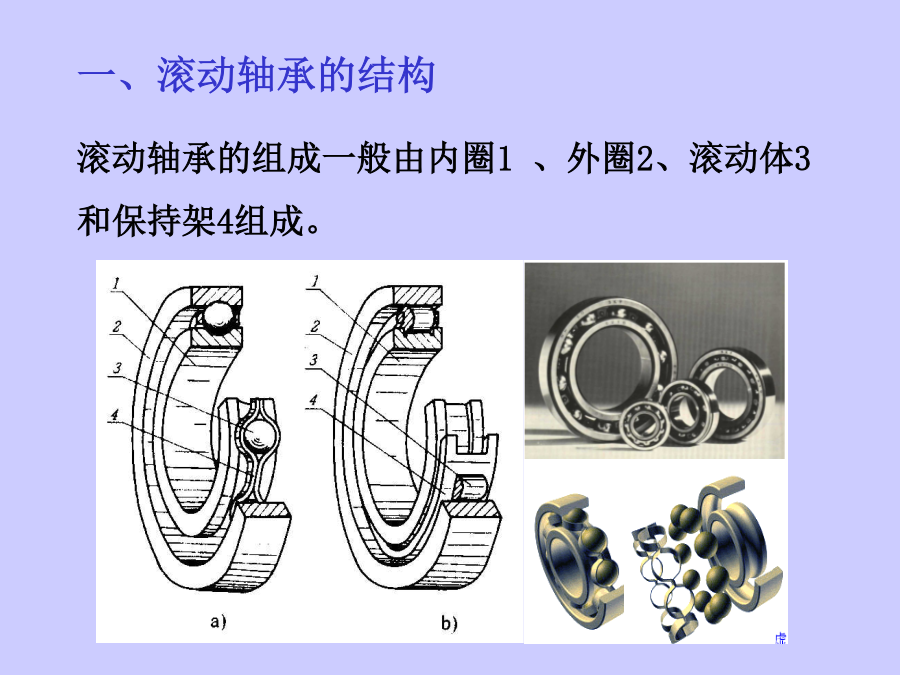

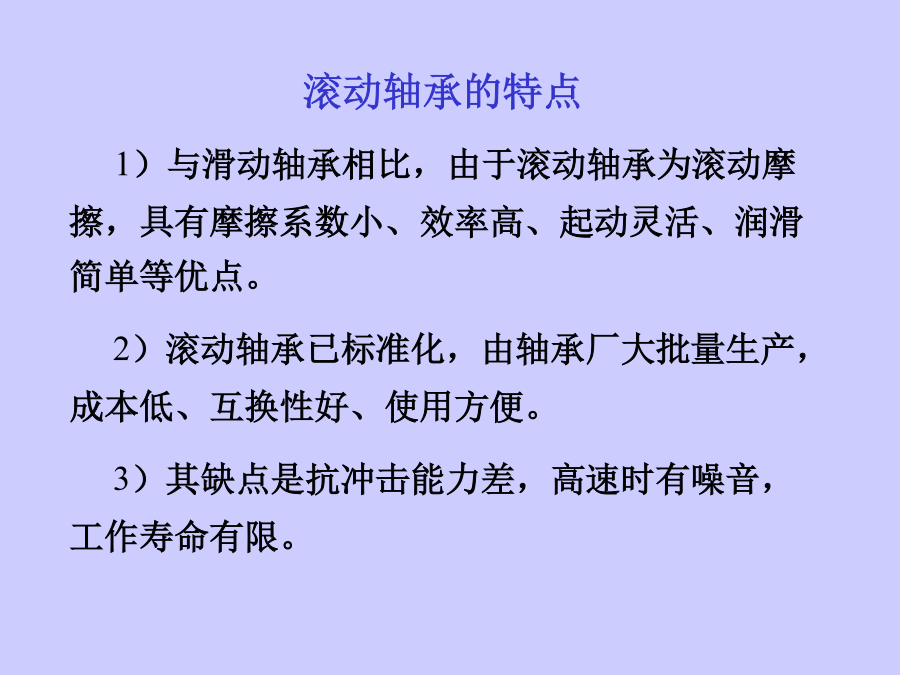

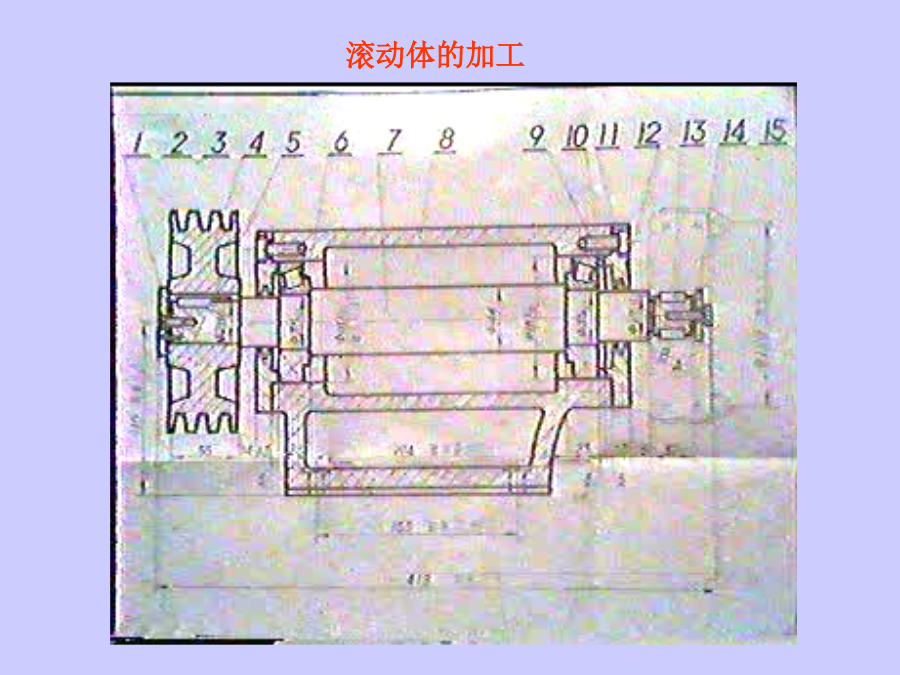

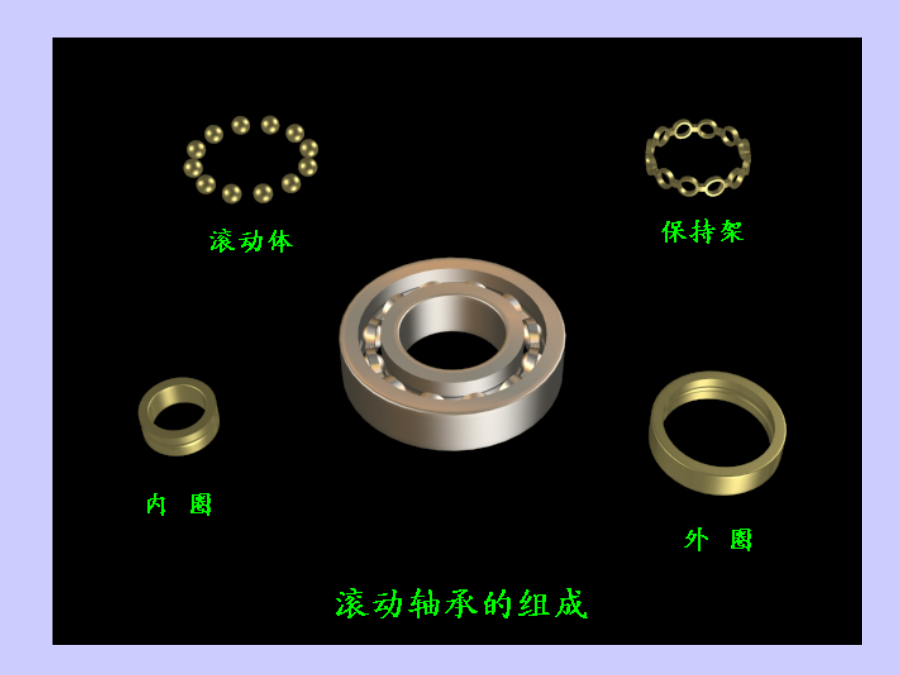

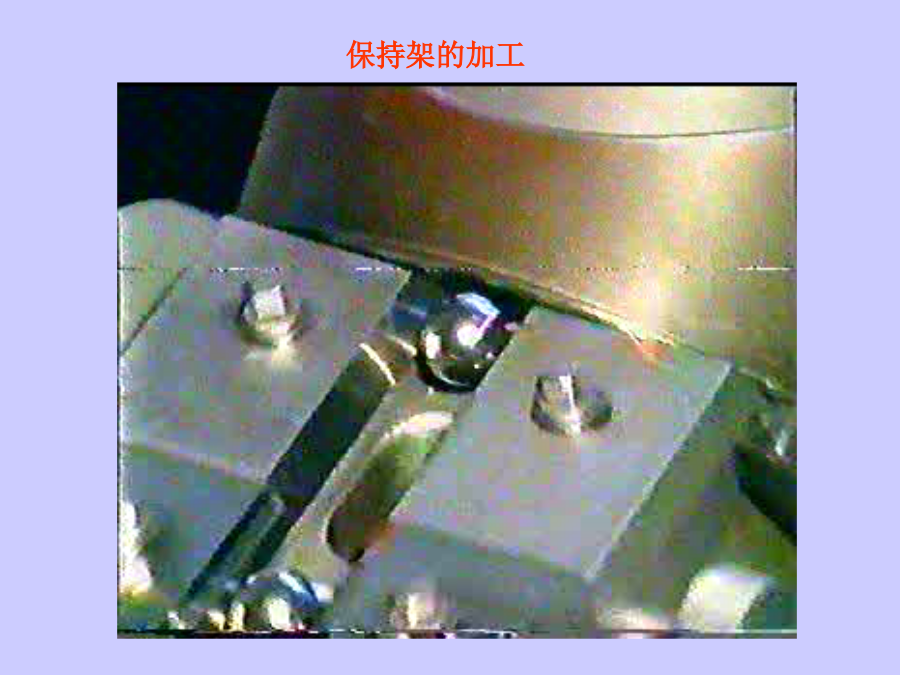

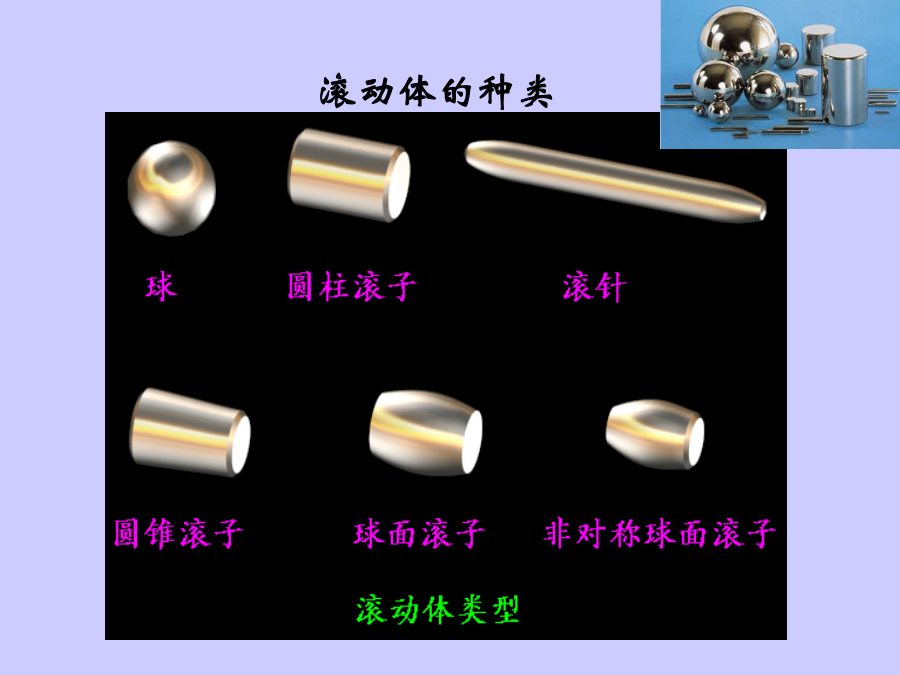

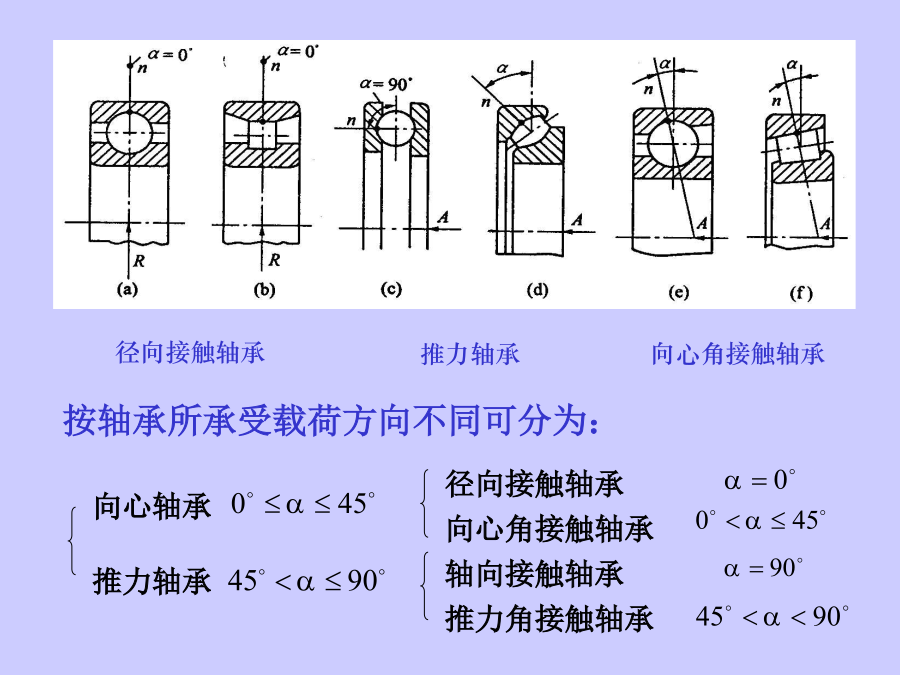

第十二章滚动轴承一、滚动轴承的结构滚动轴承的组成一般由内圈1、外圈2、滚动体3和保持架4组成。滚动轴承的组成滚动体的种类滚动体的加工保持架的加工滚动轴承的特点1）与滑动轴承相比，由于滚动轴承为滚动摩擦，具有摩擦系数小、效率高、起动灵活、润滑简单等优点。2）滚动轴承已标准化，由轴承厂大批量生产，成本低、互换性好、使用方便。3）其缺点是抗冲击能力差，高速时有噪音，工作寿命有限。按滚动体的形状可分为：径向接触轴承常用的滚动轴承类型三、滚动轴承类型的选择4）当要求支承具有较大刚度时，应用滚子轴承。滚动轴承代号是用字母加数字来表示轴承的结构、尺寸、公差等级、技术性能等产品特征的符号。滚动轴承代号的构成2）尺寸系列代号3）内径代号：表示轴承内圈孔径的大小。4.内部结构代号：表示轴承内部结构变化。6.配置代号：表示一对轴承的配置方式。7.轴承代号的编制规则例如:12-2滚动轴承的失效形式和计算准则二、滚动轴承的计算准则1）基本概念基本额定动载荷C的方向:在当量动载荷P作用下的基本额定寿命为2）当量动载荷3）角接触轴承的内部轴向力角接触轴承的内部轴向力S由力的平衡条件得1)当受载最大的滚动体与套圈滚道的接触中心引起的接触应力达到一定值(如对滚子轴承为4000MPa)时的载荷，称为滚动轴承的基本额定静载荷C0。其方向与基本额定动载荷方向的规定相同。当量静载荷P0是一个假想载荷，其作用方向与基本额定静负荷相同，而在当量静载荷作用下，轴承的受载最大滚动体与滚道接触处的塑性变形总量与实际载荷作用下的塑性变形总量相同。滚动轴承的静强度校核公式为:滚动轴承的极限转速是指轴承在一定载荷和润滑条件下所允许的最高转速。12-3滚动轴承部件的结构设计2.单支点双侧固定，另一支点游动（一端固定、一端游动式）3.双支点游动（两端游动式）二、滚动轴承的配合四、滚动轴承的装拆和调整五、滚动轴承的密封六、轴承的润滑七、减速器输出轴部件的设计
