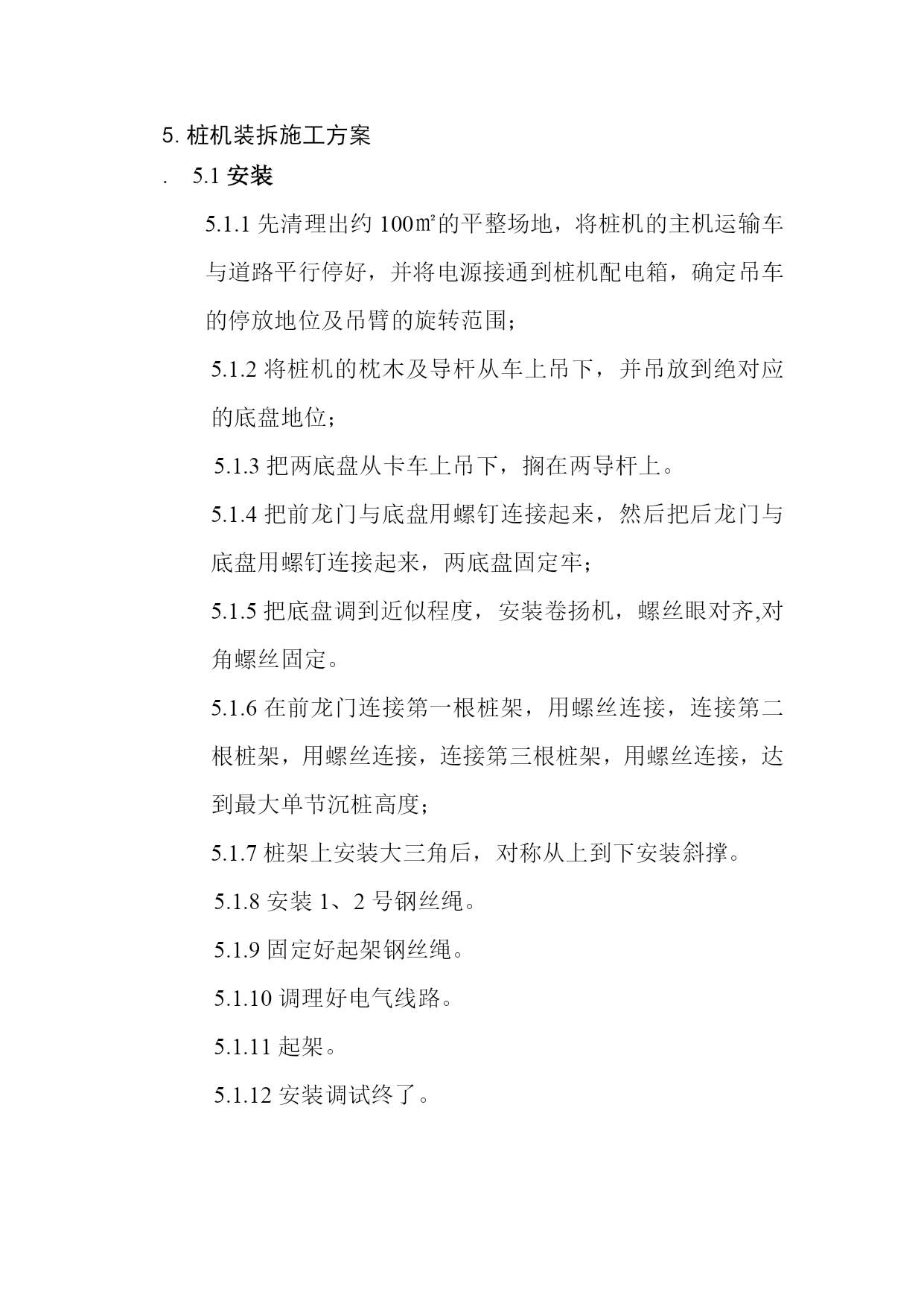

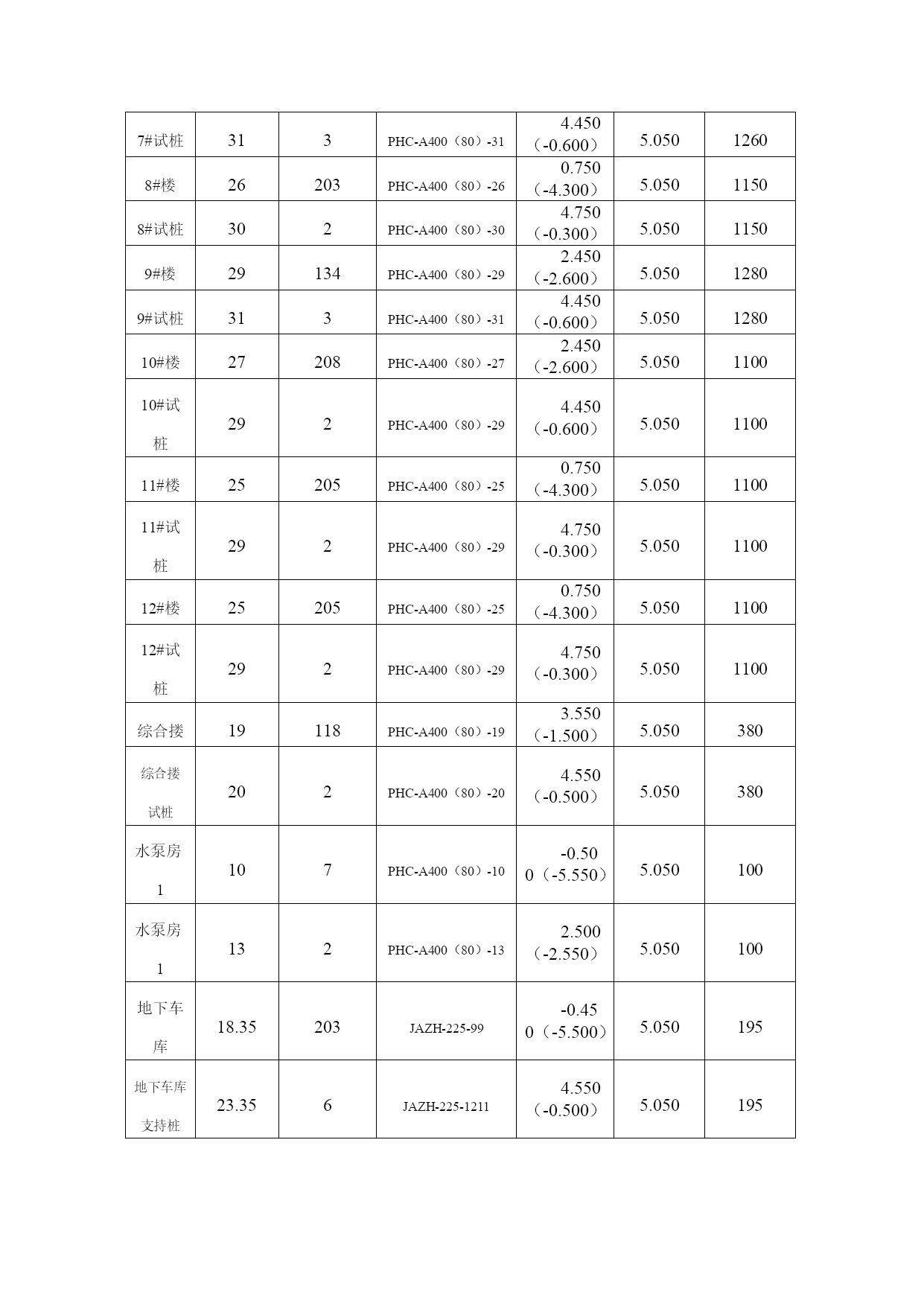

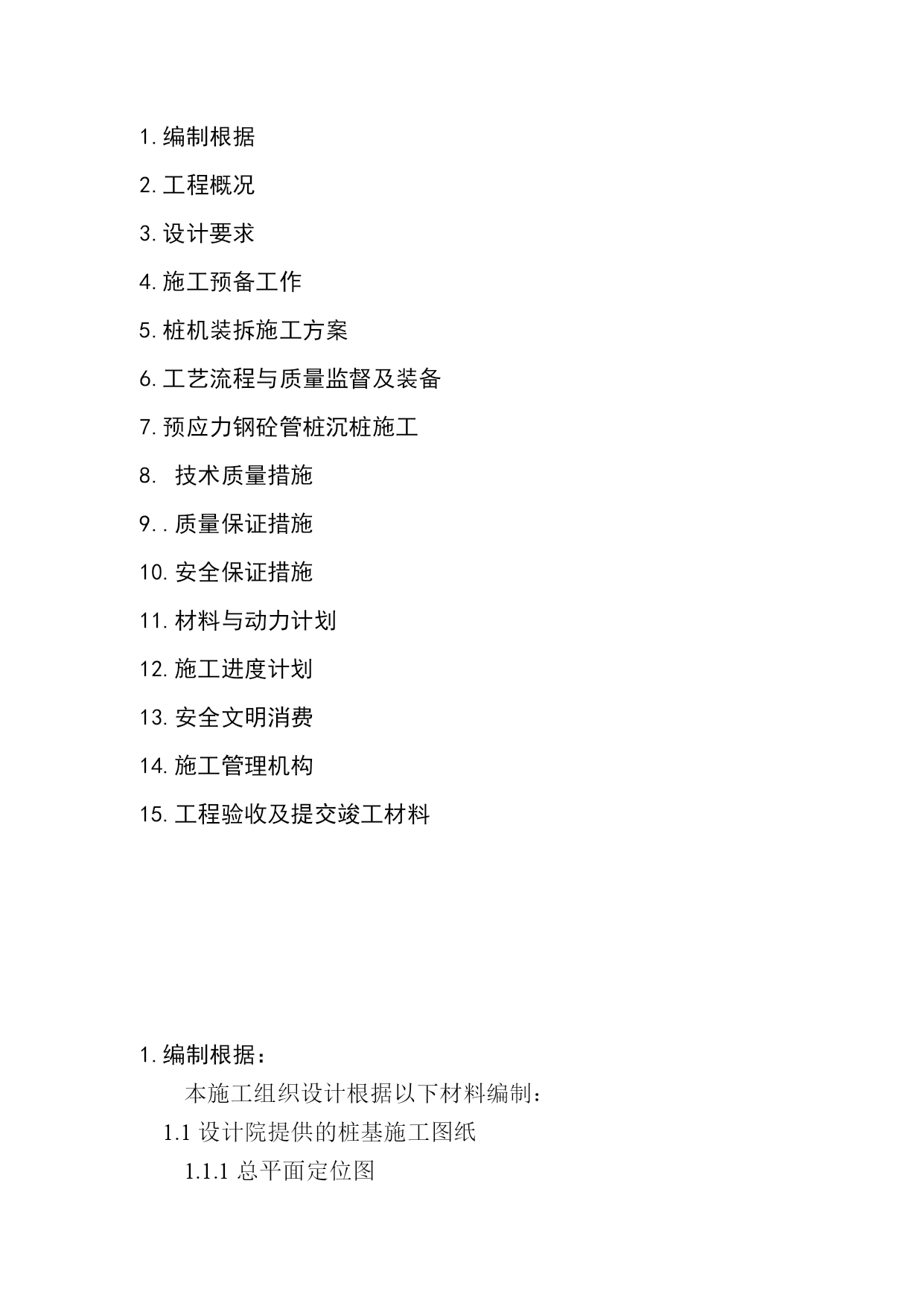

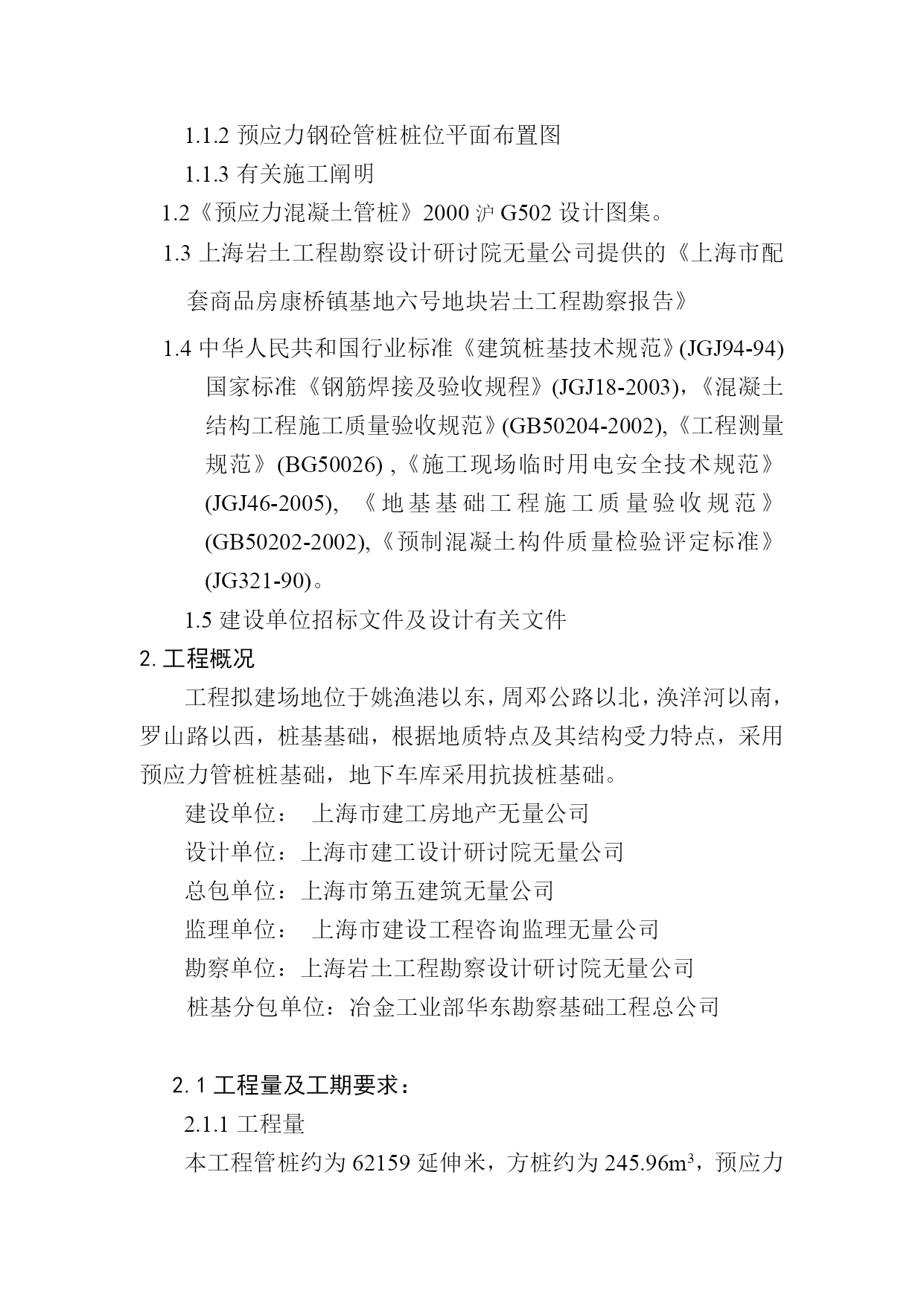

上海市配套商品房南汇区康桥镇六号地块锤击预应力管桩工程施工组织设计上海市第五建筑无量公司二ОО八年六月上海市配套商品房南汇区康桥镇六号地块锤击预应力管桩工程施工组织设计冶金工业部华东勘察基础工程总公司(上海)二ОО八年六月目录1.编制根据2.工程概况3.设计要求4.施工预备工作5.桩机装拆施工方案6.工艺流程与质量监督及装备7.预应力钢砼管桩沉桩施工8.技术质量措施9..质量保证措施10.安全保证措施11.材料与动力计划12.施工进度计划13.安全文明消费14.施工管理机构15.工程验收及提交竣工材料1.编制根据：本施工组织设计根据以下材料编制：1.1设计院提供的桩基施工图纸1.1.1总平面定位图1.1.2预应力钢砼管桩桩位平面布置图1.1.3有关施工阐明1.2《预应力混凝土管桩》2000沪G502设计图集。1.3上海岩土工程勘察设计研讨院无量公司提供的《上海市配套商品房康桥镇基地六号地块岩土工程勘察报告》1.4中华人民共和国行业标准《建筑桩基技术规范》(JGJ94-94)国家标准《钢筋焊接及验收规程》(JGJ18-2003)，《混凝土结构工程施工质量验收规范》(GB50204-2002),《工程测量规范》(BG50026),《施工现场临时用电安全技术规范》(JGJ46-2005),《地基基础工程施工质量验收规范》(GB50202-2002),《预制混凝土构件质量检验评定标准》(JG321-90)。1.5建设单位招标文件及设计有关文件2.工程概况工程拟建场地位于姚渔港以东，周邓公路以北，涣洋河以南，罗山路以西，桩基基础，根据地质特点及其结构受力特点，采用预应力管桩桩基础，地下车库采用抗拔桩基础。建设单位：上海市建工房地产无量公司设计单位：上海市建工设计研讨院无量公司总包单位：上海市第五建筑无量公司监理单位：上海市建设工程咨询监理无量公司勘察单位：上海岩土工程勘察设计研讨院无量公司桩基分包单位：冶金工业部华东勘察基础工程总公司2.1工程量及工期要求：2.1.1工程量本工程管桩约为62159延伸米，方桩约为245.96m3，预应力钢砼管桩及方桩规格，具体的桩数、桩长、标高等技术参数见下表：表1名称桩长(m)桩数（套）规格桩顶标高设计±0.000，绝对标高(m)单桩竖向承载力设计值(KN)1#27、30、33、35119、3922、27PHC-A400（80）-27或PHC-A400（80）-30PHC-A400（80）-33PHC-A400（80）-352.450（-2.600）5.0501100或12501#试桩29、33、353PHC-A400（80）-29或PHC-A400（80）-33PHC-A400（80）-354.450（-0.600）5.0501100或12502#楼29163PHC-A400（80）-292.450（-2.600）5.05012402#试桩313PHC-A400（80）-314.450（-0.600）5.05012403#楼29169PHC-A400（80）-292.450（-2.600）5.05012503#试桩313PHC-A400（80）-314.450（-0.600）5.05012504#楼27128PHC-A400（80）-272.450（-2.600）5.05011004#试桩293PHC-A400（80）-294.450（-0.600）5.05011005#楼26203PHC-A400（80）-260.750（-4.300）5.05011505#试桩302PHC-A400（80）-304.750（-0.300）5.05011506#楼26203PHC-A400（80）-260.750（-4.300）5.05011506#试桩302PHC-A400（80）-304.750（-0.300）5.05011507#楼29143PHC-A400（80）-292.450（-2.600）5.05012607#试桩313PHC-A400（80）-314.450（-0.600）5.05012608#楼26203PHC-A400（80）-260.750（-4.300）5.05011508#试桩302PHC-A400（80）-304.750（-0.300）5.05011509#楼29134PHC-A400（80）-292.450（-2.600）5.05012809#试桩313PHC-A400（80）-314.450（-0.600）5.050128010#楼27208PHC-A400（80）-272.450（-2.600）5.050110010#试
