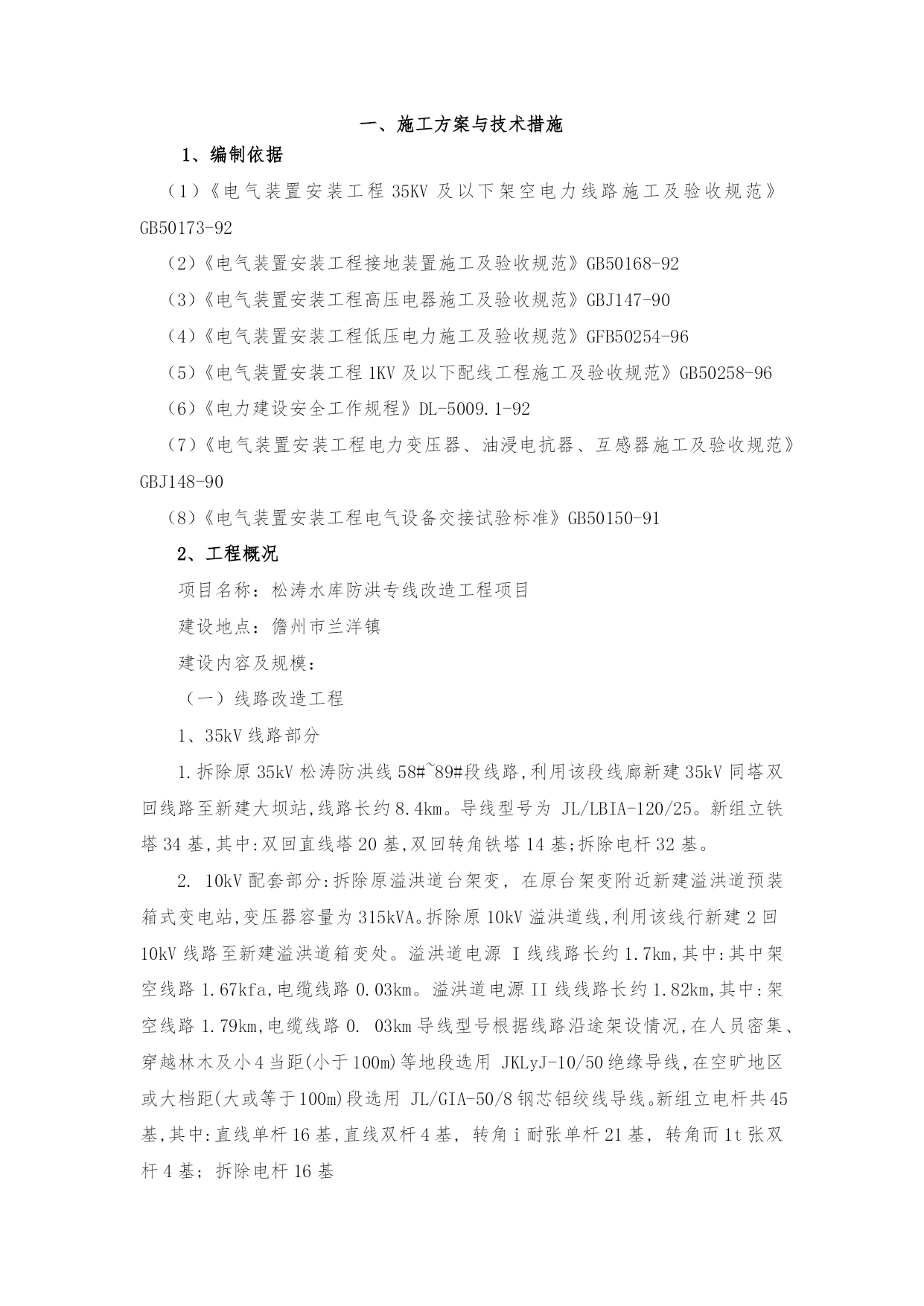

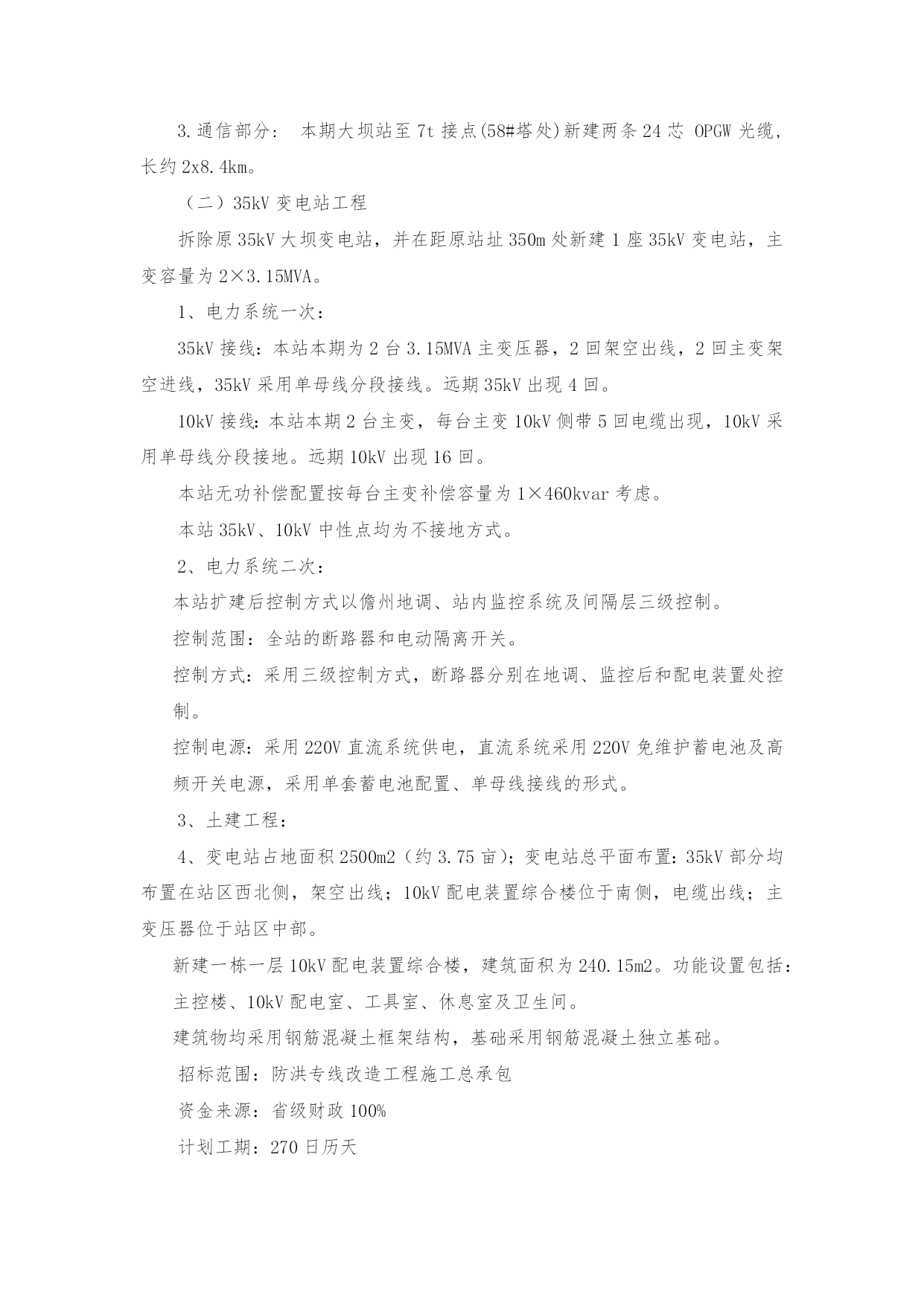

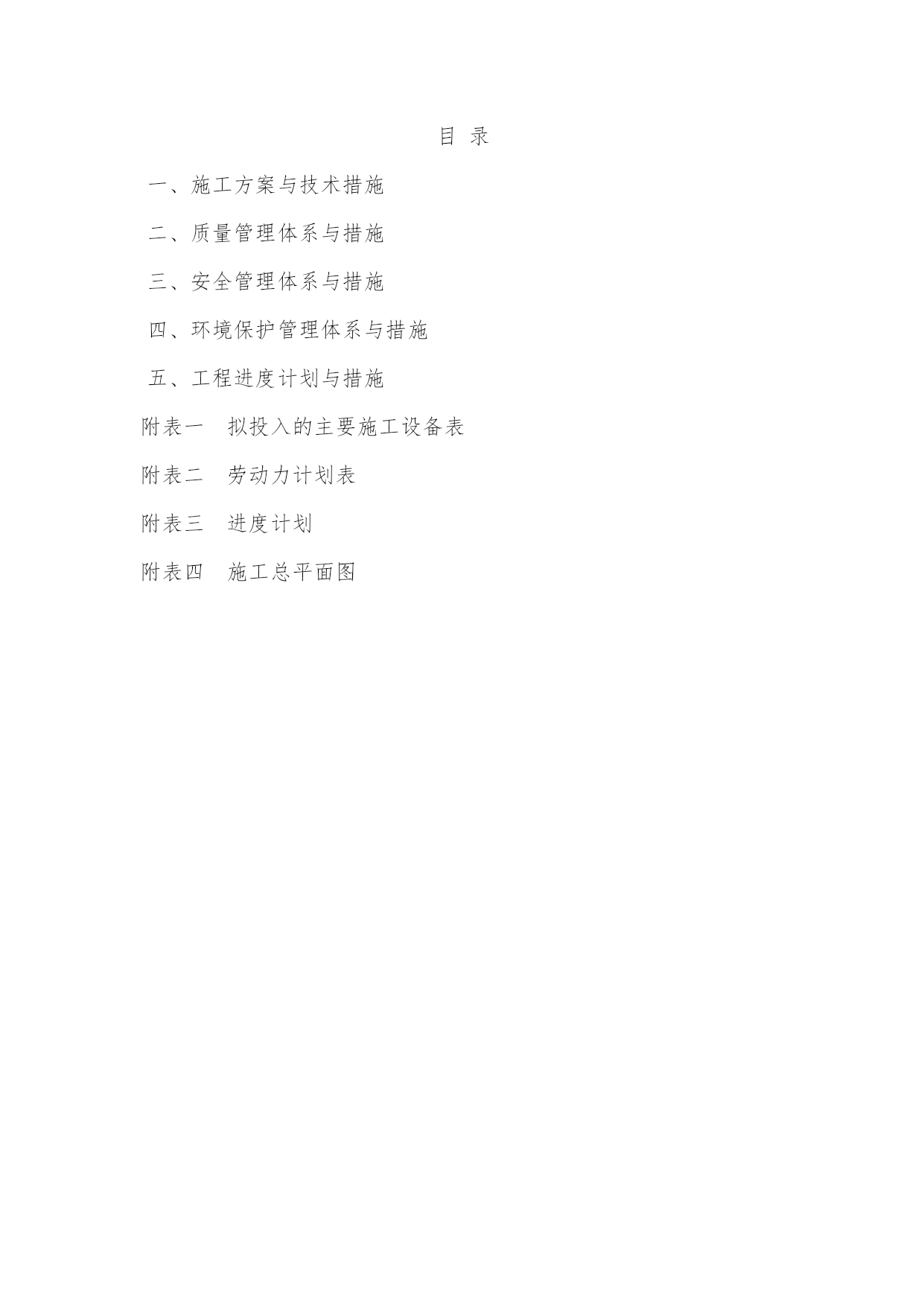

松涛水库防洪专线改造工程项目施工组织设计投标人：（盖章）法定代表人（或其委托代理人）：（签字）日期:年月日目录一、施工方案与技术措施二、质量管理体系与措施三、安全管理体系与措施四、环境保护管理体系与措施五、工程进度计划与措施附表一拟投入的主要施工设备表附表二劳动力计划表附表三进度计划附表四施工总平面图一、施工方案与技术措施1、编制依据（1）《电气装置安装工程35KV及以下架空电力线路施工及验收规范》GB50173-92（2）《电气装置安装工程接地装置施工及验收规范》GB50168-92（3）《电气装置安装工程高压电器施工及验收规范》GBJ147-90（4）《电气装置安装工程低压电力施工及验收规范》GFB50254-96（5）《电气装置安装工程1KV及以下配线工程施工及验收规范》GB50258-96（6）《电力建设安全工作规程》DL-5009.1-92（7）《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-90（8）《电气装置安装工程电气设备交接试验标准》GB50150-912、工程概况项目名称：松涛水库防洪专线改造工程项目建设地点：儋州市兰洋镇建设内容及规模：（一）线路改造工程1、35kV线路部分拆除原35kV松涛防洪线58#~89#段线路,利用该段线廊新建35kV同塔双回线路至新建大坝站,线路长约8.4km。导线型号为JL/LBIA-120/25。新组立铁塔34基,其中:双回直线塔20基,双回转角铁塔14基;拆除电杆32基。2.10kV配套部分:拆除原溢洪道台架变,在原台架变附近新建溢洪道预装箱式变电站,变压器容量为315kVA。拆除原10kV溢洪道线,利用该线行新建2回10kV线路至新建溢洪道箱变处。溢洪道电源I线线路长约1.7km,其中:其中架空线路1.67kfa,电缆线路0.03km。溢洪道电源II线线路长约1.82km,其中:架空线路1.79km,电缆线路0.03km导线型号根据线路沿途架设情况,在人员密集、穿越林木及小4当距(小于100m)等地段选用JKLyJ-10/50绝缘导线,在空旷地区或大档距(大或等于100m)段选用JL/GIA-50/8钢芯铝绞线导线。新组立电杆共45基,其中:直线单杆16基,直线双杆4基,转角i耐张单杆21基,转角而1t张双杆4基;拆除电杆16基3.通信部分:本期大坝站至7t接点(58#塔处)新建两条24芯OPGW光缆,长约2x8.4km。（二）35kV变电站工程拆除原35kV大坝变电站，并在距原站址350m处新建1座35kV变电站，主变容量为2×3.15MVA。电力系统一次：35kV接线：本站本期为2台3.15MVA主变压器，2回架空出线，2回主变架空进线，35kV采用单母线分段接线。远期35kV出现4回。10kV接线：本站本期2台主变，每台主变10kV侧带5回电缆出现，10kV采用单母线分段接地。远期10kV出现16回。本站无功补偿配置按每台主变补偿容量为1×460kvar考虑。本站35kV、10kV中性点均为不接地方式。电力系统二次：本站扩建后控制方式以儋州地调、站内监控系统及间隔层三级控制。控制范围：全站的断路器和电动隔离开关。控制方式：采用三级控制方式，断路器分别在地调、监控后和配电装置处控制。控制电源：采用220V直流系统供电，直流系统采用220V免维护蓄电池及高频开关电源，采用单套蓄电池配置、单母线接线的形式。土建工程：变电站占地面积2500m2（约3.75亩）；变电站总平面布置：35kV部分均布置在站区西北侧，架空出线；10kV配电装置综合楼位于南侧，电缆出线；主变压器位于站区中部。新建一栋一层10kV配电装置综合楼，建筑面积为240.15m2。功能设置包括：主控楼、10kV配电室、工具室、休息室及卫生间。建筑物均采用钢筋混凝土框架结构，基础采用钢筋混凝土独立基础。招标范围：防洪专线改造工程施工总承包资金来源：省级财政100%计划工期：270日历天计划开工日期：2017年1月1日计划竣工日期：2017年9月30日质量要求：合格3、工程现场管理组织机构4、现场项目部设置（1）现场材料供应站设置为了有利于接受、保管、分发和运输材料，在项目部内设置了现场材料站，负责材料运输、检验、保管、分发和运输工作，现场材料站设室内设立仓库，面积约200m2，材料站都有围墙，露天材料堆放场地都在300m2以上。设有材料管理人员及值班室，材料仓库及住房配备有防火、防盗设施。（2）办公设施、施工住点及生活设施设置项目部配有2间办公室和1间会议室，同时还配备复印机、传真机、电脑、办公座椅、文件柜等。项目部
