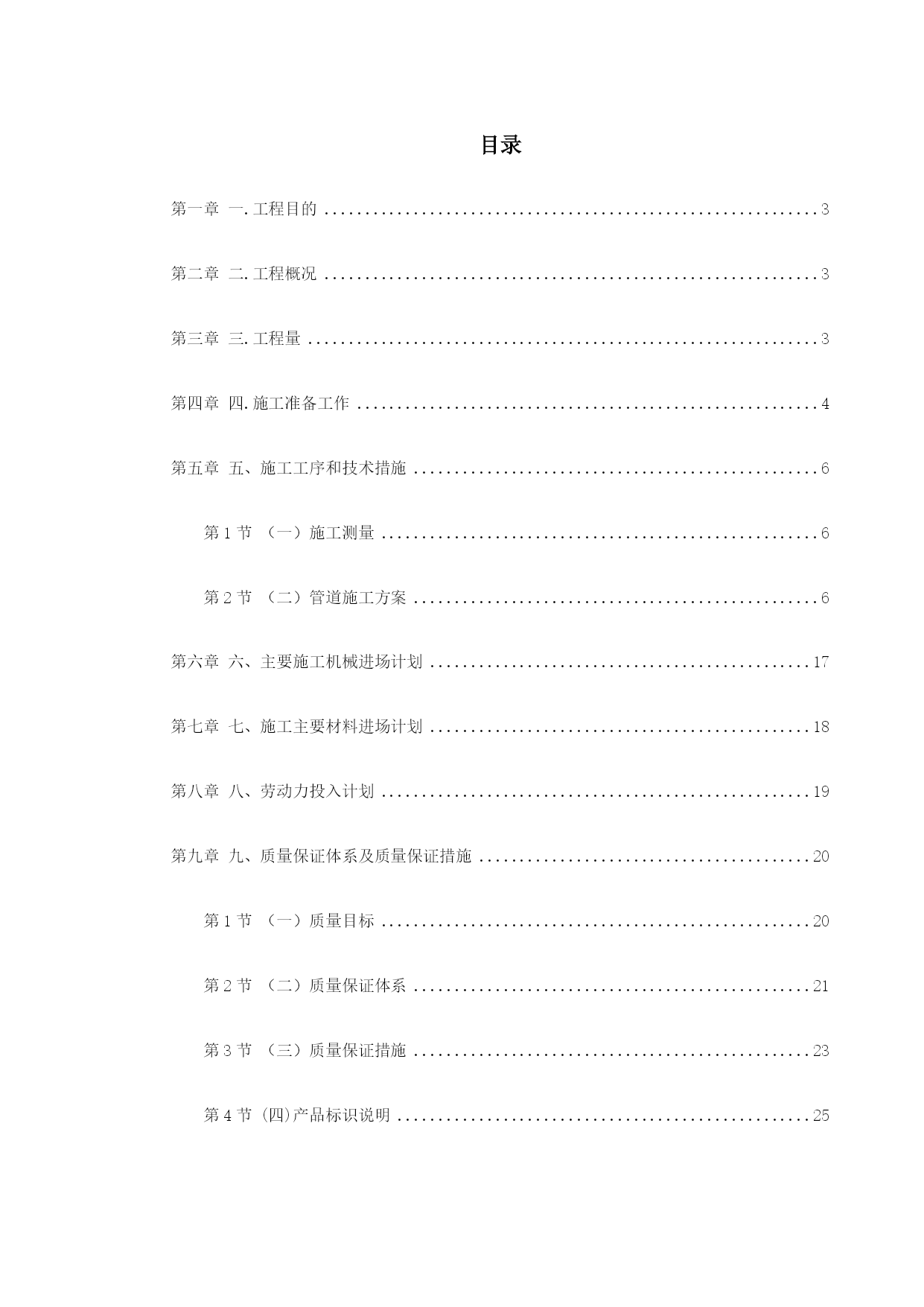

目录TOC\o"1-3"第一章一.工程目的PAGEREF_Toc207171544\h3第二章二.工程概况PAGEREF_Toc207171545\h3第三章三.工程量PAGEREF_Toc207171546\h3第四章四.施工准备工作PAGEREF_Toc207171547\h4第五章五、施工工序和技术措施PAGEREF_Toc207171548\h6第1节（一）施工测量PAGEREF_Toc207171549\h6第2节（二）管道施工方案PAGEREF_Toc207171550\h6第六章六、主要施工机械进场计划PAGEREF_Toc207171551\h17第七章七、施工主要材料进场计划PAGEREF_Toc207171552\h18第八章八、劳动力投入计划PAGEREF_Toc207171553\h19第九章九、质量保证体系及质量保证措施PAGEREF_Toc207171554\h20第1节（一）质量目标PAGEREF_Toc207171555\h20第2节（二）质量保证体系PAGEREF_Toc207171556\h21第3节（三）质量保证措施PAGEREF_Toc207171557\h23第4节(四)产品标识说明PAGEREF_Toc207171558\h25第十章十、施工机械设备维修措施PAGEREF_Toc207171559\h26第十一章十一、安全生产措施PAGEREF_Toc207171560\h26第1节安全生产体系PAGEREF_Toc207171561\h26第十二章十二、文明施工措施PAGEREF_Toc207171562\h31第十三章十三、雨季施工措施PAGEREF_Toc207171563\h32第十四章十四、施工组织机构网络图PAGEREF_Toc207171564\h33第十五章十六、技术经济指标PAGEREF_Toc207171565\h33第十六章十七、关键工序质量控制PAGEREF_Toc207171566\h33第1节（一）关于安管工序施工与控制技术规程PAGEREF_Toc207171567\h34第2节（二）关于顶管工序施工与控制技术规程PAGEREF_Toc207171568\h37一.工程目的本工程是为了配合咸阳路污水处理厂工程—咸阳路泵站的建设而修建的长江道（咸阳路—向阳路段）污水连通管工程。二.工程概况自咸阳路沿长江道由东向西铺设d1600污水管至向阳路，管道全长540米。依据天津市规划局批复的《咸阳路—密云路泵站连通管工程污水管道路径规划》，d1600污水管道位于长江道规划路中心线以北2米处。三.工程量1、铺设：d1600钢筋混凝土承插口管520米d1650顶管20米2、砌筑：戊型检查井12座四.施工准备工作1.调查、收集资料（1）实地勘察工程施工作业区的地质情况是否有对施工不利的流砂、软基的因素，以便施工前作好准备工作。（2）实地勘察工程施工作业区内影响施工的各种地上、地下障碍，地上未拆迁的电杆、通讯杆的位置，地下自来水、排水、煤气、电力、通讯等障碍的位置，以便施工前及时做出工程变更及各种处理方案。（3）收集有关的地质资料、技术资料以及施工期间历年的气象资料等。2．外部协作工作（1）严格履行合同、协议中制定的条款，对于执行合同、协议所遇到的问题应及时与建设单位联系解决。（2）配合顾客、监理、设计单位联系有关障碍物的拆迁、迁移、切改等工作。（3）技术准备工作①首先应熟悉工程设计图并理解设计人的构思，然后应对图纸作如下审核：图纸有无缺漏错误、设计图的图号、张数与标准有无矛盾，位置管线与纵断高程是否相等。②建立测量控制网，为达到施工中的管线位置、管道高程符合设计要求，应在施工前标定施工范围，按一定距离布点，组成测量控制网，保证施工的放线需要，质检需要、并定期检查校核。（4）物资准备工作=1\*GB3①施工前作好物资用量计划，并依据物资用量计划按照规格数量及相关的材料质量认证程序提前落实产地及生产厂家，作好质量记录以备追溯，并确保满足计划要求。=2\*GB3②施工前调配好施工机械及施工机具,按照质量认证程序对进场的机械、机具、仪器做好检验，并建立记录定案。（5）施工现场准备工作=1\*GB3①施工场地平面布置详见《施工现场平面布置图》。=2\*GB3②施工及生活临时用水向沿途单位借用。=3\*GB3③施工及生活临时用电向沿途单位借
