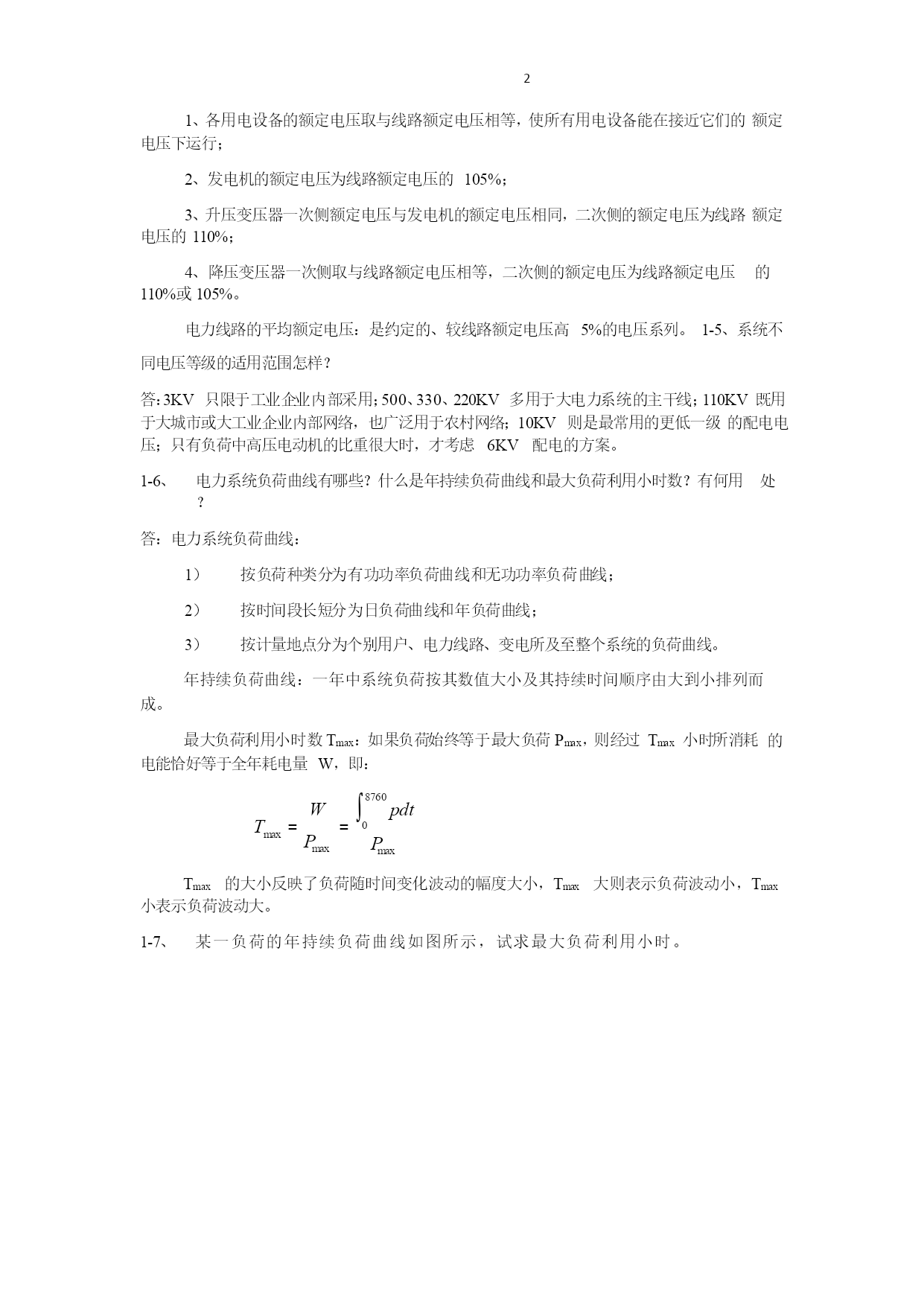

PAGE\*MERGEFORMAT2PAGE\*MERGEFORMAT69Chapter一1-1、电力系统和电力网的含义是什么？答：电力系统指生产、变换、输送、分配电能的设备如发电机、变压器、输配电线路等，使用电能的设备如电动机、电炉、电灯等，以及测量、保护、控制装置乃至能量管理系统所组成的统一整体。一般电力系统就是由发电设备、输电设备、配电设备及用电设备所组成的统一体。电力系统中，由各种电压等级的电力线路及升降压变压器等变换、输送、分配电能设备所组成的部分称电力网络。1-2、电力系统接线图分为哪两种？有什么区别？答：电力系统接线图分为地理接线图和电气接线图。地理接线图是按比例显示该系统中各发电厂和变电所的相对地理位置，反映各条电力线路按一定比例的路径，以及它们相互间的联络。因此，由地理接线图可获得对该系统的宏观印象。但由于地理接线图上难以表示各主要电机、电器之间的联系，对该系统的进一步了解。还需阅读其电气接线图。电气接线图主要显示系统中发电机、变压器、母线、断路器、电力线路等主要电力元件之间的电气接线。但电气接线图上难以反映各发电厂、变电所的相对位置，所以阅读电气接线图时，又常需参考地理接线图。1-3、对电力系统运行的基本要求是什么？答：对电力系统运行通常有如下三点基本要求:1）保证可靠地持续供电；2）保证良好的电能质量；3）保证系统运行的经济性。1-4、电力系统的额定电压是如何确定的？系统各元件的额定电压是多少？什么叫电力线路的平均额定电压？答：各部分电压等级之所以不同，是因三相功率S和线电压U、线电流I之间的关系为S=3UI。当输送功率一定时，输电电压愈高，电流愈小，导线等截流部分的截面积愈小，投资愈小；但电压愈高，对绝缘的要求愈高，杆塔、变压器、断路器等绝缘的投资也愈大。综合考虑这些因素，对应于一定的输送功率和输送距离应有一个最合理的线路电压。但从设备制造角度考虑，为保证生产的系列性，又不应任意确定线路电压。另外，规定的标准电压等级过多也不利于电力工业的发展。考虑到现有的实际情况和进一步的发展，我国国家标准规定了标准电压，即为额定电压。各元件的额定电压：1、各用电设备的额定电压取与线路额定电压相等，使所有用电设备能在接近它们的额定电压下运行；2、发电机的额定电压为线路额定电压的105%；3、升压变压器一次侧额定电压与发电机的额定电压相同，二次侧的额定电压为线路额定电压的110%；4、降压变压器一次侧取与线路额定电压相等，二次侧的额定电压为线路额定电压的110%或105%。电力线路的平均额定电压：是约定的、较线路额定电压高5%的电压系列。1-5、系统不同电压等级的适用范围怎样？答：3KV只限于工业企业内部采用；500、330、220KV多用于大电力系统的主干线；110KV既用于大城市或大工业企业内部网络，也广泛用于农村网络；10KV则是最常用的更低一级的配电电压；只有负荷中高压电动机的比重很大时，才考虑6KV配电的方案。1-6、电力系统负荷曲线有哪些？什么是年持续负荷曲线和最大负荷利用小时数？有何用处？答：电力系统负荷曲线：1）按负荷种类分为有功功率负荷曲线和无功功率负荷曲线；2）按时间段长短分为日负荷曲线和年负荷曲线；3）按计量地点分为个别用户、电力线路、变电所及至整个系统的负荷曲线。年持续负荷曲线：一年中系统负荷按其数值大小及其持续时间顺序由大到小排列而成。最大负荷利用小时数Tmax：如果负荷始终等于最大负荷Pmax，则经过Tmax小时所消耗的电能恰好等于全年耗电量W，即：8760W∫pdtTmax==Pmax0PmaxTmax的大小反映了负荷随时间变化波动的幅度大小，Tmax大则表示负荷波动小，Tmax小表示负荷波动大。1-7、某一负荷的年持续负荷曲线如图所示，试求最大负荷利用小时。P(MW)10060300200050008760t(h)解：A年=2000×100+(5000−2000)×60+(8760−5000)×30=492800(Mw.)hTmax=A年Pmax=492800=492（8h）1001-8、电力系统中性点的接地方式有哪些？它们各有什么特点？我国电力系统中性点接地情况如何?答：接地方式通常分为两大类：1）大接地电流系统，即直接接地；2）小接地电流系统，即不接地和经消弧线圈接地。特点：电力系统最常见的故障是单相接地，对中性点直接接地系统来说当出现单相接地时，出现了除中性点外的另一个接地点，构成了短路回路，所以接地相电流即短路电流数值也就很大，为
