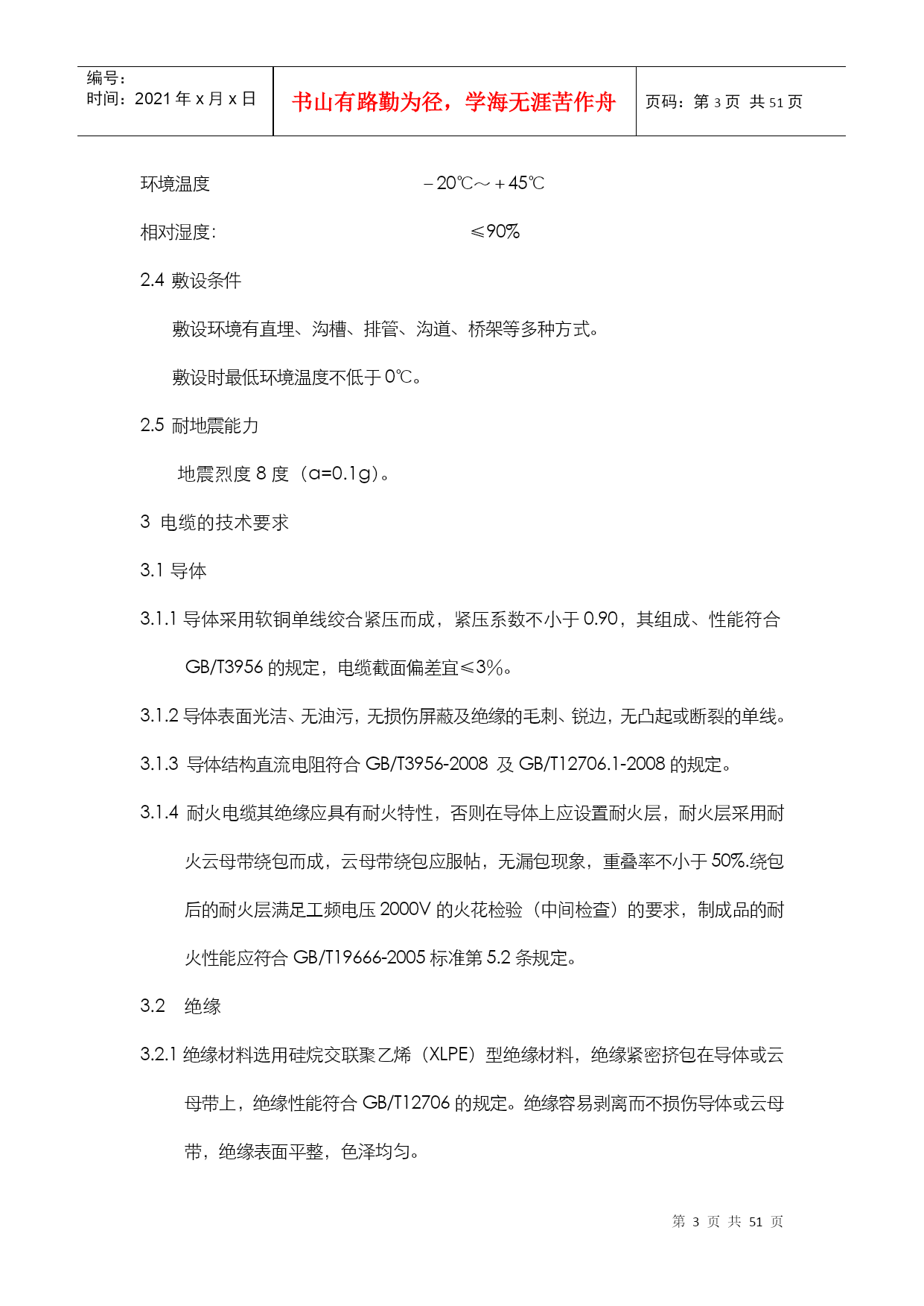

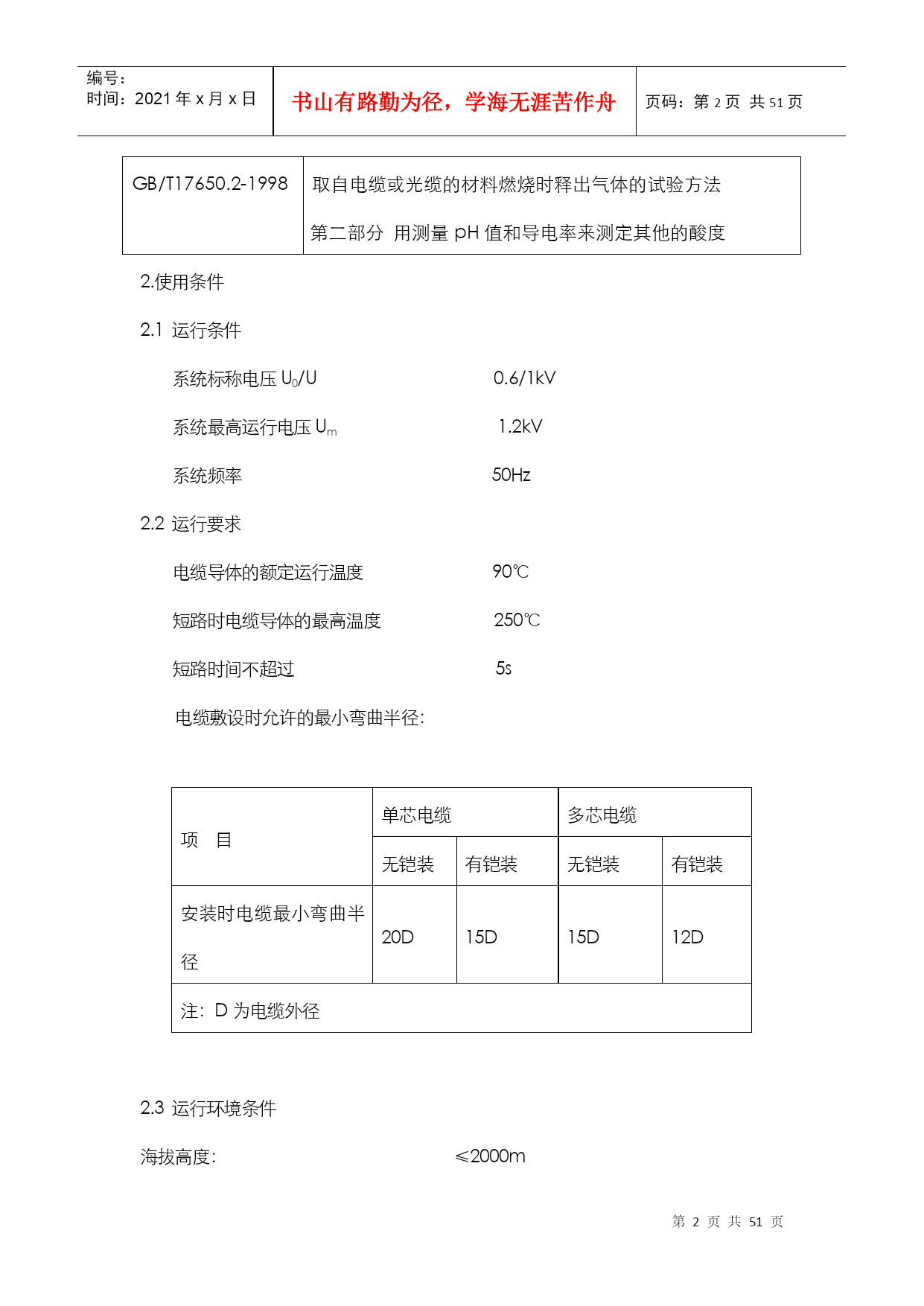

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE51页共NUMPAGES51页第PAGE\*MERGEFORMAT51页共NUMPAGES\*MERGEFORMAT51页材料技术要求（一）0.6/1kV交联聚乙烯绝缘聚烯烃护套无卤低烟阻燃B类、阻燃B类耐火电力电缆(产品型号：WDZB-YJY-0.6/1kV、WDZBN-YJY-0.6/1KV)1执行标准：GB/T12706.1-2008额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件第1部分额定电压1kV(Um=1.2kV)和3kV(Um=3.6kV)电缆GB/T2951-2008电缆绝缘和护套材料通用试验方法GB/T3048-2007电线电缆电性能试验方法GB/T3956-2008电缆的导体JB/T8137-1999电线电缆交货盘GB/T6995-2008电线电缆识别标志GB/T18380.1-2008电缆在火焰条件下燃烧试验第1部分：单根绝缘电线或电缆的垂直燃烧试验方法GB/T18380.3-2008电缆在火焰条件下燃烧试验第3部分：成束电线或电缆的燃烧试验方法IEC60724:1984额定电压不超过0.6/1kV电缆允许短路温度导则GB/T17651-1998电缆或光缆在特定条件下燃烧的烟密度的测定GB/T17650.2-1998取自电缆或光缆的材料燃烧时释出气体的试验方法第二部分用测量pH值和导电率来测定其他的酸度2.使用条件2.1运行条件系统标称电压U0/U0.6/1kV系统最高运行电压Um1.2kV系统频率50Hz2.2运行要求电缆导体的额定运行温度90℃短路时电缆导体的最高温度250℃短路时间不超过5s电缆敷设时允许的最小弯曲半径：项目单芯电缆多芯电缆无铠装有铠装无铠装有铠装安装时电缆最小弯曲半径20D15D15D12D注：D为电缆外径2.3运行环境条件海拔高度：≤2000m环境温度－20℃～＋45℃相对湿度：≤90%2.4敷设条件敷设环境有直埋、沟槽、排管、沟道、桥架等多种方式。敷设时最低环境温度不低于0℃。2.5耐地震能力地震烈度8度（a=0.1g）。3电缆的技术要求3.1导体3.1.1导体采用软铜单线绞合紧压而成，紧压系数不小于0.90，其组成、性能符合GB/T3956的规定，电缆截面偏差宜≤3％。3.1.2导体表面光洁、无油污，无损伤屏蔽及绝缘的毛刺、锐边，无凸起或断裂的单线。3.1.3导体结构直流电阻符合GB/T3956-2008及GB/T12706.1-2008的规定。3.1.4耐火电缆其绝缘应具有耐火特性，否则在导体上应设置耐火层，耐火层采用耐火云母带绕包而成，云母带绕包应服帖，无漏包现象，重叠率不小于50%.绕包后的耐火层满足工频电压2000V的火花检验（中间检查）的要求，制成品的耐火性能应符合GB/T19666-2005标准第5.2条规定。3.2绝缘3.2.1绝缘材料选用硅烷交联聚乙烯（XLPE）型绝缘材料，绝缘紧密挤包在导体或云母带上，绝缘性能符合GB/T12706的规定。绝缘容易剥离而不损伤导体或云母带，绝缘表面平整，色泽均匀。3.2.2绝缘标称厚度符合GB/T12706的要求，绝缘厚度平均值不小于规定的标称值，绝缘任一点最薄点的测量厚度不小于标称值的90%减去0.1mm。3.2.3绝缘层的横断面上无目力可见的气泡和砂眼等缺陷。3.2.4绝缘线芯的识别标志符合GB/T6995.5-2008的规定。3.3缆芯及填充物3.3.1电缆成缆的填充材料采用非吸湿性材料，紧密无空隙,成缆后缆身外形圆整。3.3.2缆芯外采用非吸湿性包带（高阻燃包带（如有））轧紧，电缆外形圆整。3.4电缆外护套3.4.1外护套采用90℃低烟无卤阻燃聚烯烃护套料挤包；外护套表面光洁、圆整，其标称厚度和性能应符合GB/T12706－2008的规定，任一点最小厚度不小于标称值的80%减去0.2mm。3.4.2外护套表面紧密，其横断面无肉眼可见的砂眼、杂质和气泡以及未塑化好和焦化等现象。4成品电缆4.1成品电缆性能试验按GB/T12706.1-2008的规定进行。4.2成品电缆的导体20℃时直流电阻符合GB/T3956-2008的规定。4.3成品电缆经3500V/5min交流电压试验不击穿。4.4成品电缆绝缘及护套的机械性能等性能指标符合表1的规定。4.5WDZB-YJY型阻燃电缆能通过GB/T18380.34-2008规定的B类成束燃烧试验。4.6WDZBN-YJY成品电缆能通过GB/T19666-2005及国家消防规定的耐火试验。4.7成品电缆外护套表面连续印有电缆型
