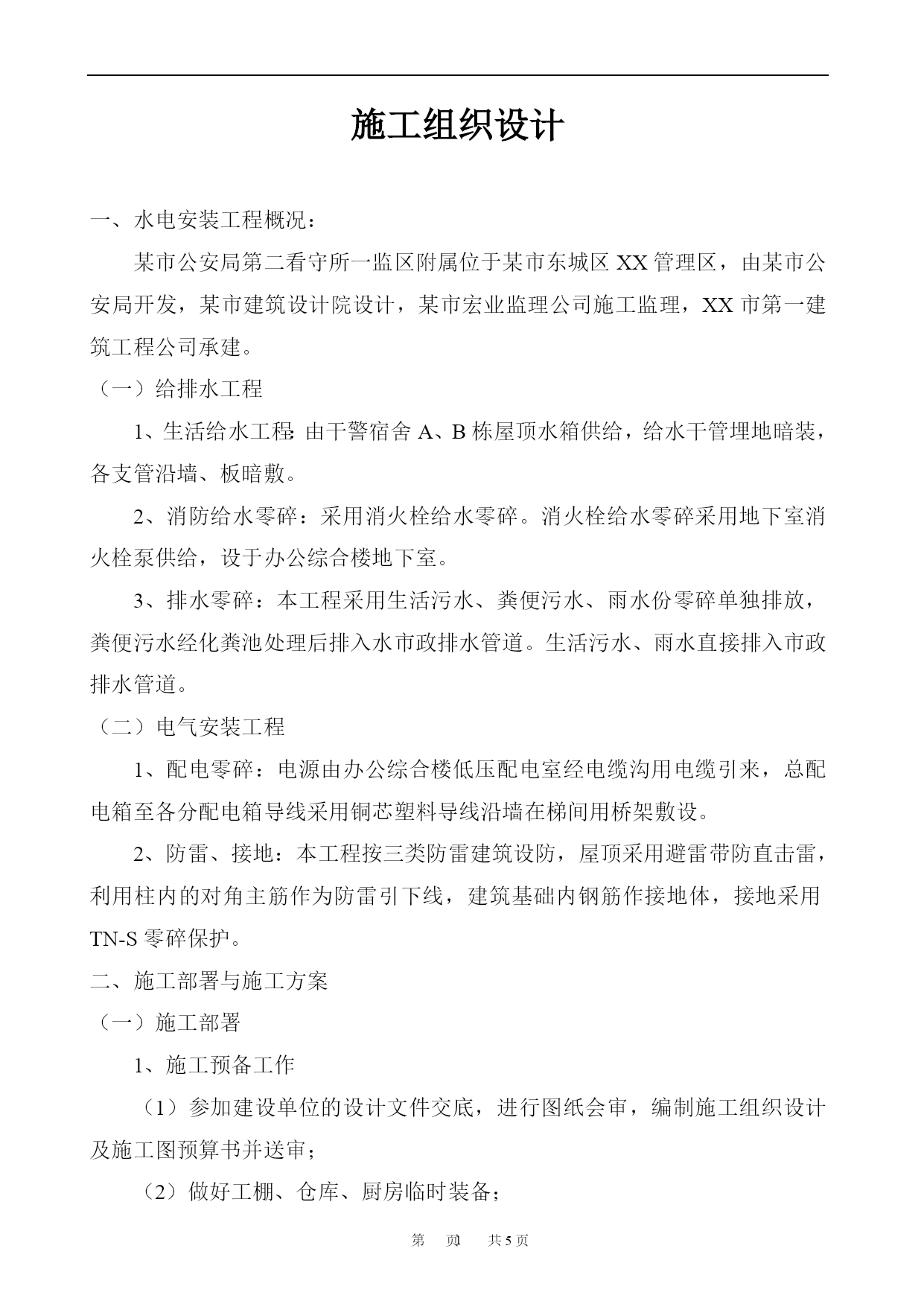

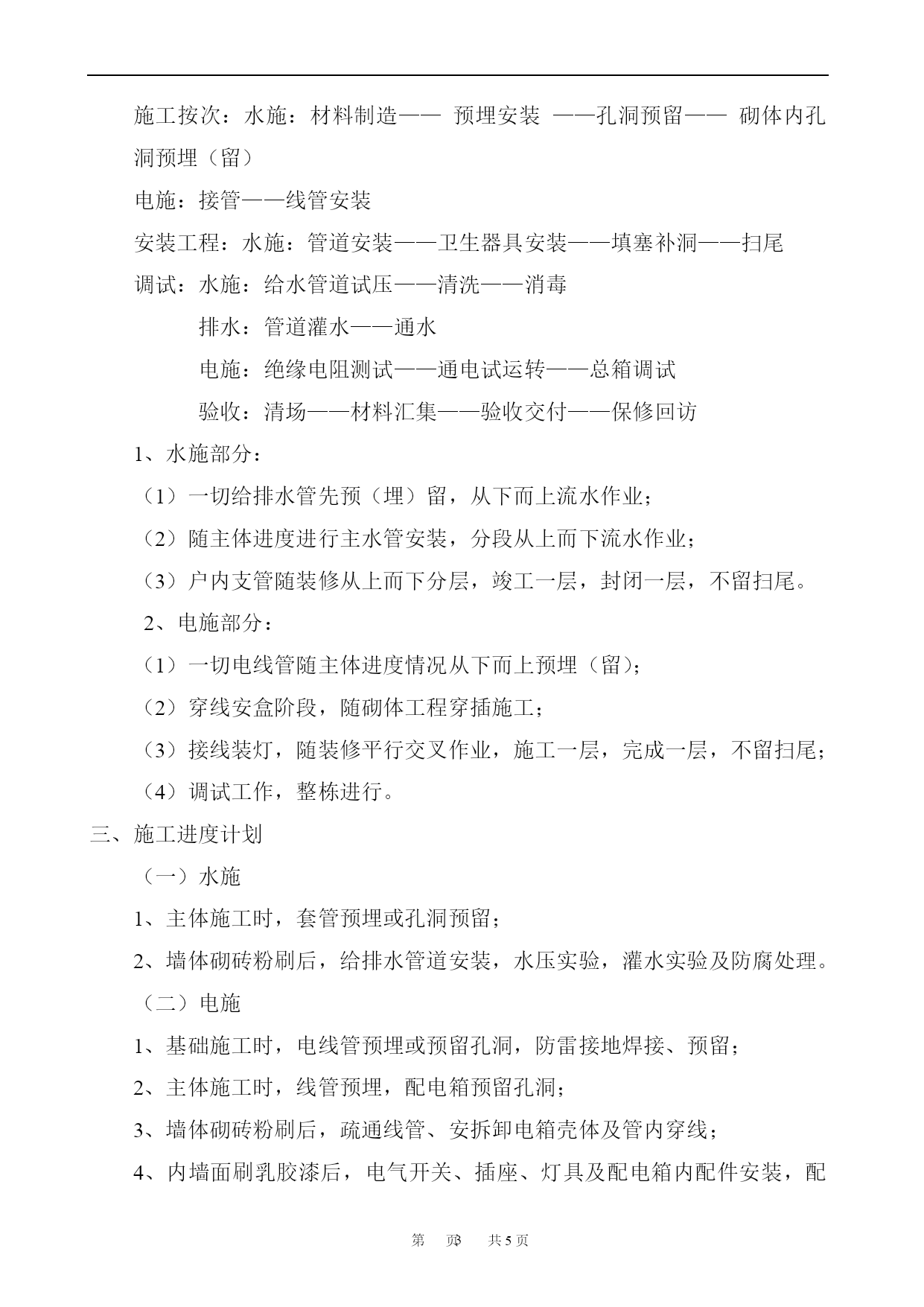

PAGEPAGE6第页施工组织设计一、水电安装工程概况：某市公安局第二看守所一监区附属位于某市东城区XX管理区，由某市公安局开发，某市建筑设计院设计，某市宏业监理公司施工监理，XX市第一建筑工程公司承建。（一）给排水工程1、生活给水工程：由干警宿舍A、B栋屋顶水箱供给，给水干管埋地暗装，各支管沿墙、板暗敷。2、消防给水零碎：采用消火栓给水零碎。消火栓给水零碎采用地下室消火栓泵供给，设于办公综合楼地下室。3、排水零碎：本工程采用生活污水、粪便污水、雨水份零碎单独排放，粪便污水经化粪池处理后排入水市政排水管道。生活污水、雨水直接排入市政排水管道。（二）电气安装工程1、配电零碎：电源由办公综合楼低压配电室经电缆沟用电缆引来，总配电箱至各分配电箱导线采用铜芯塑料导线沿墙在梯间用桥架敷设。2、防雷、接地：本工程按三类防雷建筑设防，屋顶采用避雷带防直击雷，利用柱内的对角主筋作为防雷引下线，建筑基础内钢筋作接地体，接地采用TN-S零碎保护。二、施工部署与施工方案（一）施工部署1、施工预备工作（1）参加建设单位的设计文件交底，进行图纸会审，编制施工组织设计及施工图预算书并送审；（2）做好工棚、仓库、厨房临时装备；（3）材料品牌的确定；（4）管理机构的设置及施工队伍的组织；（5）检查施工前的预备工作。2、次要工作的工期控制：本工程总工期为天，次要分两个阶段施工：第一阶段：水电预埋（随主体施工穿插进行），工期控制在天（地下至地上结构）。第二阶段：水电安装（随主体装修穿插施工），工期控制在天之内，留出20天交付验收。（二）组织机构（三）施工方案施工按次：水施：材料制造——预埋安装——孔洞预留——砌体内孔洞预埋（留）电施：接管——线管安装安装工程：水施：管道安装——卫生器具安装——填塞补洞——扫尾调试：水施：给水管道试压——清洗——消毒排水：管道灌水——通水电施：绝缘电阻测试——通电试运转——总箱调试验收：清场——材料汇集——验收交付——保修回访1、水施部分：（1）一切给排水管先预（埋）留，从下而上流水作业；（2）随主体进度进行主水管安装，分段从上而下流水作业；（3）户内支管随装修从上而下分层，竣工一层，封闭一层，不留扫尾。2、电施部分：（1）一切电线管随主体进度情况从下而上预埋（留）；（2）穿线安盒阶段，随砌体工程穿插施工；（3）接线装灯，随装修平行交叉作业，施工一层，完成一层，不留扫尾；（4）调试工作，整栋进行。三、施工进度计划（一）水施1、主体施工时，套管预埋或孔洞预留；2、墙体砌砖粉刷后，给排水管道安装，水压实验，灌水实验及防腐处理。（二）电施1、基础施工时，电线管预埋或预留孔洞，防雷接地焊接、预留；2、主体施工时，线管预埋，配电箱预留孔洞；3、墙体砌砖粉刷后，疏通线管、安拆卸电箱壳体及管内穿线；4、内墙面刷乳胶漆后，电气开关、插座、灯具及配电箱内配件安装，配电调试，防雷接地电阻测试。二、质量、安全、文明施工各项保证措施1、施工技术保证措施：严厉恪守水、电施工规范、规程，做好隐蔽工程记录。2、施工质量保证措施：施工过程中严厉把好质量关，所用材料须是符合设计要求和经国家质量检查鉴定认可的合格产品，合理施工。3、安全、文明消费保证措施：采取有效的安全措施，制定完善的奖罚管理制度、安全文明消费。三、次要材料用量计划：1、给排水材料：见表1给排水次要材料表材料名称规格型号单位数量PP-R给水管φ20～φ150M250PVC排水管φ50～φ200M520阀门DN20～DN80个23水表DN20～DN80个2、电气材料：见表2电气次要材料表材料名称规格型号单位数量PVC电线管φ20～φ50M14500塑料铜芯电线BV2.5mm2～16mm2M57210开关、插座套542灯具套401照明、动力配电箱套74镀锌圆钢M500四、次要机具用量计划：见表3次要机具用量计划材料名称规格型号单位数量交流弧焊机BX—200台1冲击钻、电锤台2压接钳台1试压泵台1五、次要劳动力用量计划表：见表4类别单位数量安装工程总施工员人1电气现场施工员人1管道现场施工员人1专业电焊工人1电气纯熟操作工人9管道纯熟操作工人7说明星欣设计图库材料专卖店具有最新最全的设计参考图库材料，内容触及景观园林、建筑、规划、室内装修、建筑结构、暖通空调、给排水、电气设计、施工组织设计等各个领域的设计素材和设计图纸等参考学习材料。是为广大艺术设计工作者优秀设计学习参考材料。本站所售的参考材料包括设计方案和施工图案例已达几十万套以上，总量在数千G以上。图库网址HYPERLINK"http://www.xingsc.cn/"http://www.
