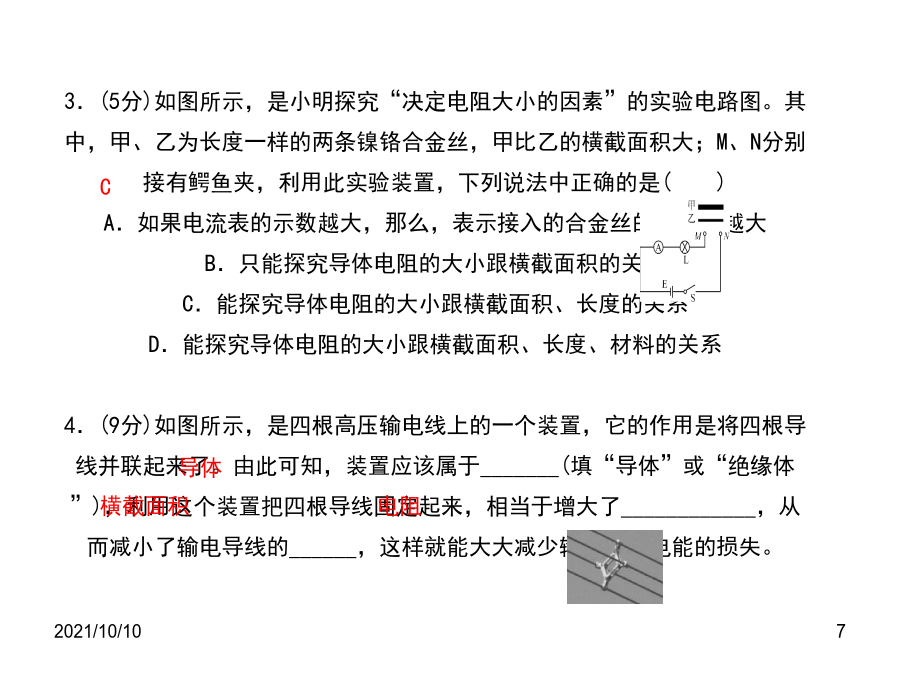

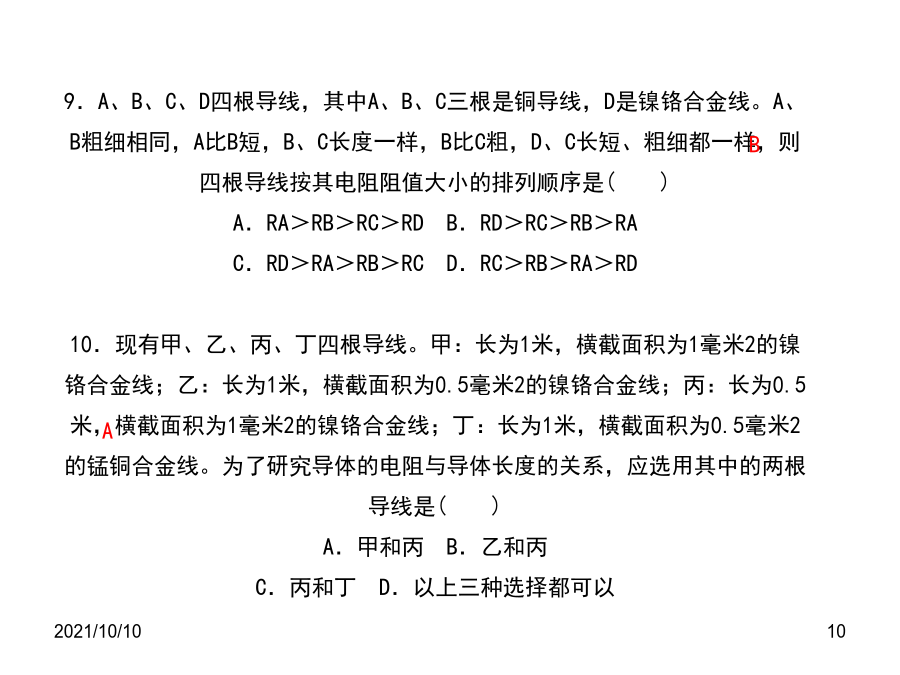

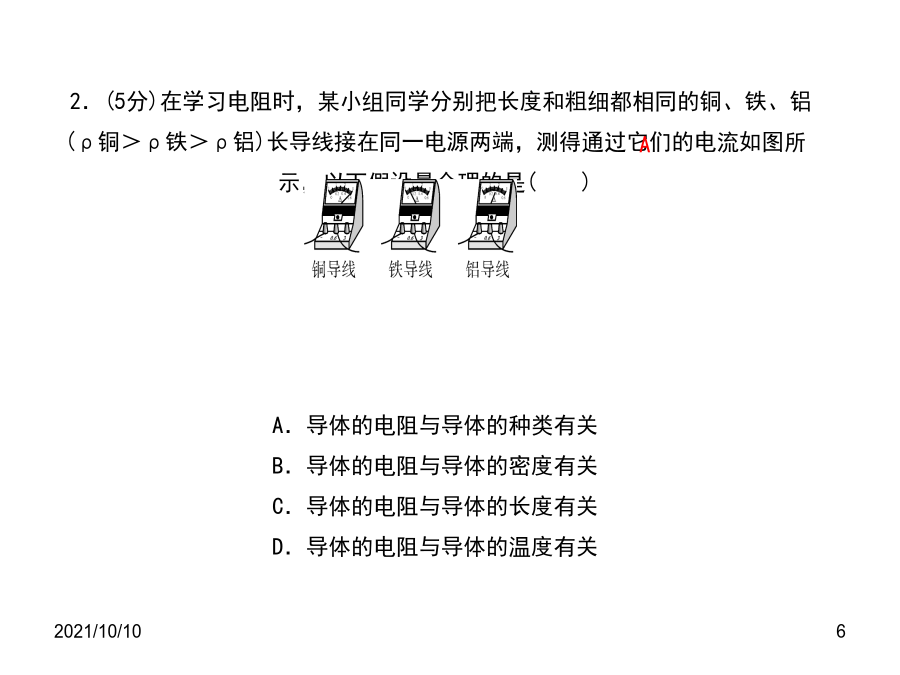

第4章电路探秘2021/10/101．电阻是导体固有的一种性质，决定导体电阻大小的因素有：______________、__________、_____。导体的材料、粗细(横截面积)都相同时，导体越长，电阻越____。导体的材料、长度都相同时，导体越细(横截面积越小)，电阻越____。2．导体的电阻还跟______有关，金属导体的电阻随温度的升高而_______。当温度降低到一定程度时，某些材料的电阻会突然消失，这是_______现象。3．同样条件下，____和铝的电阻很小，又较便宜，一般用来做导线；电木和______的电阻很大，可用来做绝缘体。2021/10/101．(5分)某同学为研究导体电阻大小与长度、材料、横截面积是否有关，他保持电路两端电压不变，把下表中的合金线分别接入电路中测出通过合金线的电流大小进行对比研究，则()A.对比序号1与2，可研究电阻是否与材料有关B．对比序号1与3，可研究电阻是否与横截面积有关C．对比序号2与4，可研究电阻是否与长度有关D．对比序号3与4，可研究电阻是否与横截面积有关2．(5分)在学习电阻时，某小组同学分别把长度和粗细都相同的铜、铁、铝(ρ铜＞ρ铁＞ρ铝)长导线接在同一电源两端，测得通过它们的电流如图所示，以下假设最合理的是()A．导体的电阻与导体的种类有关B．导体的电阻与导体的密度有关C．导体的电阻与导体的长度有关D．导体的电阻与导体的温度有关3．(5分)如图所示，是小明探究“决定电阻大小的因素”的实验电路图。其中，甲、乙为长度一样的两条镍铬合金丝，甲比乙的横截面积大；M、N分别接有鳄鱼夹，利用此实验装置，下列说法中正确的是()A．如果电流表的示数越大，那么，表示接入的合金丝的电阻也越大B．只能探究导体电阻的大小跟横截面积的关系C．能探究导体电阻的大小跟横截面积、长度的关系D．能探究导体电阻的大小跟横截面积、长度、材料的关系4．(9分)如图所示，是四根高压输电线上的一个装置，它的作用是将四根导线并联起来了。由此可知，装置应该属于_______(填“导体”或“绝缘体”)，利用这个装置把四根导线固定起来，相当于增大了____________，从而减小了输电导线的______，这样就能大大减少输电线上电能的损失。2021/10/10一、选择题(4×6分＝24分)7．根据下表中的数据回答，安装家庭电路时，应选取的导线为()(导线长1米，横截面积1毫米2，温度20℃)A.铜导线B．铁导线C．锰铜合金线D．镍铬合金线8．如图所示电路中，金属板M与N之间夹着一滴水银，当两金属板互相靠近一些时，电路中电流表的读数将()A．变大B．变小C．不变D．无法判断9．A、B、C、D四根导线，其中A、B、C三根是铜导线，D是镍铬合金线。A、B粗细相同，A比B短，B、C长度一样，B比C粗，D、C长短、粗细都一样，则四根导线按其电阻阻值大小的排列顺序是()A．RA＞RB＞RC＞RDB．RD＞RC＞RB＞RAC．RD＞RA＞RB＞RCD．RC＞RB＞RA＞RD10．现有甲、乙、丙、丁四根导线。甲：长为1米，横截面积为1毫米2的镍铬合金线；乙：长为1米，横截面积为0.5毫米2的镍铬合金线；丙：长为0.5米，横截面积为1毫米2的镍铬合金线；丁：长为1米，横截面积为0.5毫米2的锰铜合金线。为了研究导体的电阻与导体长度的关系，应选用其中的两根导线是()A．甲和丙B．乙和丙C．丙和丁D．以上三种选择都可以二、填空题(6分＋6分＋12分＋12分＝36分)11．某同学利用如图所示电路，探究“导体电阻的大小与其横截面积的关系”，图中甲、乙、丙都是镍铬合金丝，甲、乙长度相同，乙、丙粗细相同。实验中，根据_______________判断接入M、N两点间电阻的大小，选用的电阻丝是________。12．小刚利用如图所示的实验装置，研究电阻的大小与哪些因素有关。图中A为锰铜线，B、C、D为镍铬合金线，S表示横截面积。在研究电阻的大小与导体横截面积的关系时，他应选择其中________两根金属导线分别进行实验。若实验中用导线A、B，可以研究导体电阻跟______(填“长度”或“材料”)的关系。14．铅笔芯主要成分是石墨，笔芯软硬程度不同的铅笔其用途不同，例如说作图用6B软铅笔、写字用软硬适中的HB铅笔、制图用6H硬铅笔。铅笔芯是导体，张华同学猜想铅笔芯电阻大小可能与其软硬程度有关。张华选择干电池、软硬程度不同的铅笔芯、小灯泡、开关、导线，设计实验对这个问题进行了探究。(1)张华同学选取软硬程度不同的铅笔芯进行研究时，应考虑到它们的___________和_______等因素是相同的。(2)若图乙中铅笔芯的硬度比图甲中大，开关闭合后，张华根据______________可以粗略判断他们的电阻大小，则确定乙图中铅笔芯的电阻较____(填“大”
