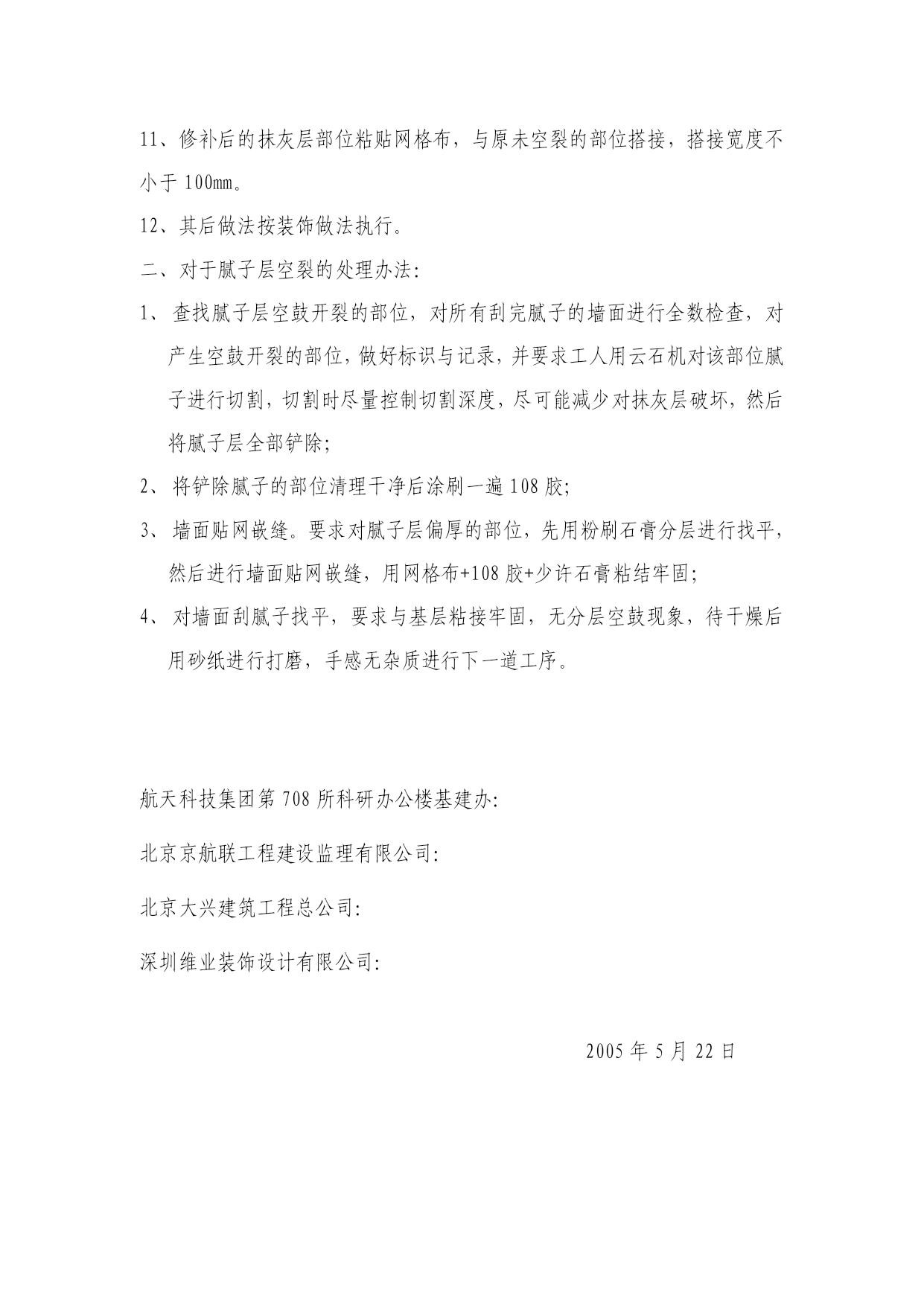

中国航天第708研究所科研办公楼工程关于涂料墙面产生空鼓开裂的处理措施中国航天第708所科研办公楼在进行内装饰施工阶段，发现南楼3-5F、北楼3-6F的墙体装饰面局部有空裂现象，经过仔细的检查分析，空、裂主要分两种情况：一种是墙体抹灰层空鼓开裂；另一种是抹灰层不空裂，而腻子层空裂。为保证工程质量，现同业主、监理方和装修分包方共同协商制定以下整改措施：一、对于抹灰层空裂的处理方法：1、全面检查抹灰层，找出空裂部位，并做好标识和记录；2、用云石机将空裂部位的抹灰层切开，轻轻剔除空裂抹灰层，在剔凿过程中要特别注意不要力度过大、过猛，造成周围和墙体另一面出现新的空裂现象。3、剔除抹灰层之后，对墙体抹灰基层进行清理、湿润；4、抹底灰前，将墙体基层再进行浇水湿润，然后抹一层掺有881胶的水泥砂浆，厚度约为3mm，881胶掺量为水泥用量10%，水泥砂浆配比1:3；5、待水泥胶灰开始初凝时抹底子灰，底子灰配比为1:3水泥砂浆，抹灰厚度控制在7mm左右，不宜过厚，抹完后，将表面搓毛。6、第二天待底灰终凝之后，再抹面层，面层配比为1:2.5水泥砂浆，表面原浆压实，不得用干水泥收面或涂刷水泥浆。7、抹完灰后对修补部位加强养护，设专人进行养护，养护时不得污染或损坏四周已刮完腻子的部位。8、养护一周后，再进行复查，没有空裂时再交给粉刷工刮腻子进行下一道工序施工。9、刮腻子前在抹灰基层涂刷一遍108胶，不得涂刷清漆。10、修补后的抹灰层与原抹灰层交接部位贴纸带，以防止裂隙发生和扩展，影响到面层。11、修补后的抹灰层部位粘贴网格布，与原未空裂的部位搭接，搭接宽度不小于100mm。12、其后做法按装饰做法执行。二、对于腻子层空裂的处理办法：查找腻子层空鼓开裂的部位，对所有刮完腻子的墙面进行全数检查，对产生空鼓开裂的部位，做好标识与记录，并要求工人用云石机对该部位腻子进行切割，切割时尽量控制切割深度，尽可能减少对抹灰层破坏，然后将腻子层全部铲除；将铲除腻子的部位清理干净后涂刷一遍108胶；墙面贴网嵌缝。要求对腻子层偏厚的部位，先用粉刷石膏分层进行找平，然后进行墙面贴网嵌缝，用网格布+108胶+少许石膏粘结牢固；对墙面刮腻子找平，要求与基层粘接牢固，无分层空鼓现象，待干燥后用砂纸进行打磨，手感无杂质进行下一道工序。航天科技集团第708所科研办公楼基建办：北京京航联工程建设监理有限公司：北京大兴建筑工程总公司：深圳维业装饰设计有限公司：2005年5月22日
