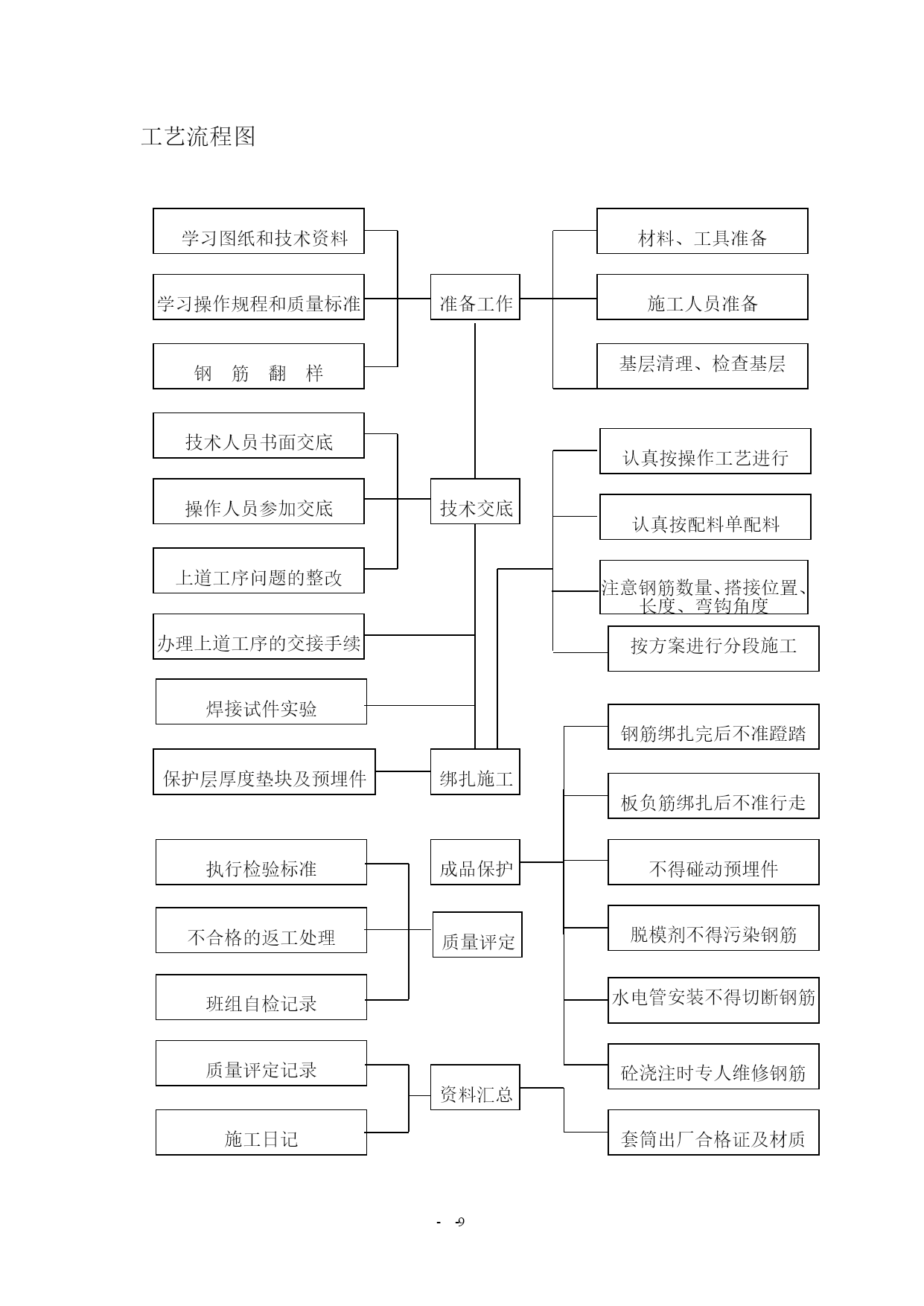

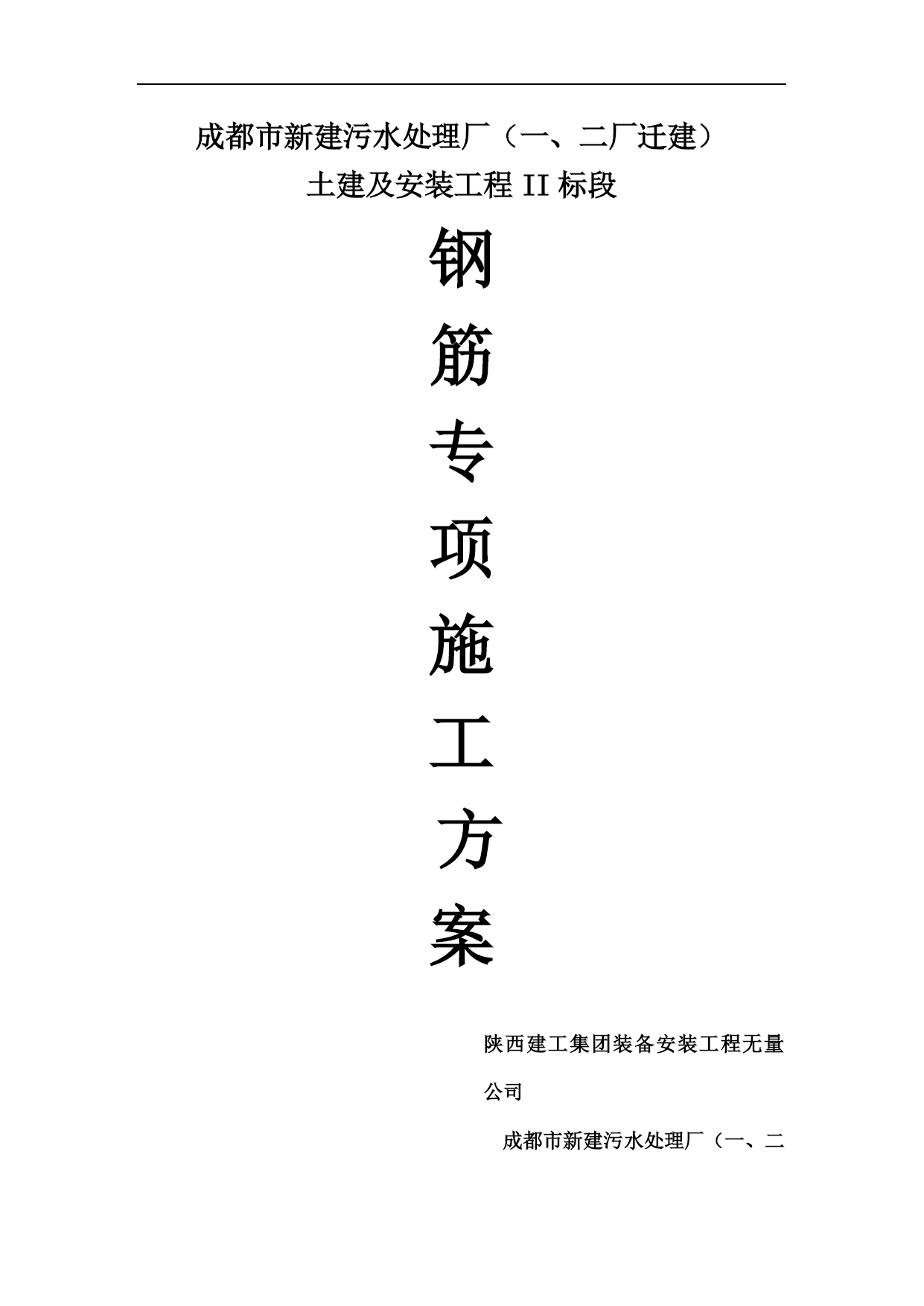

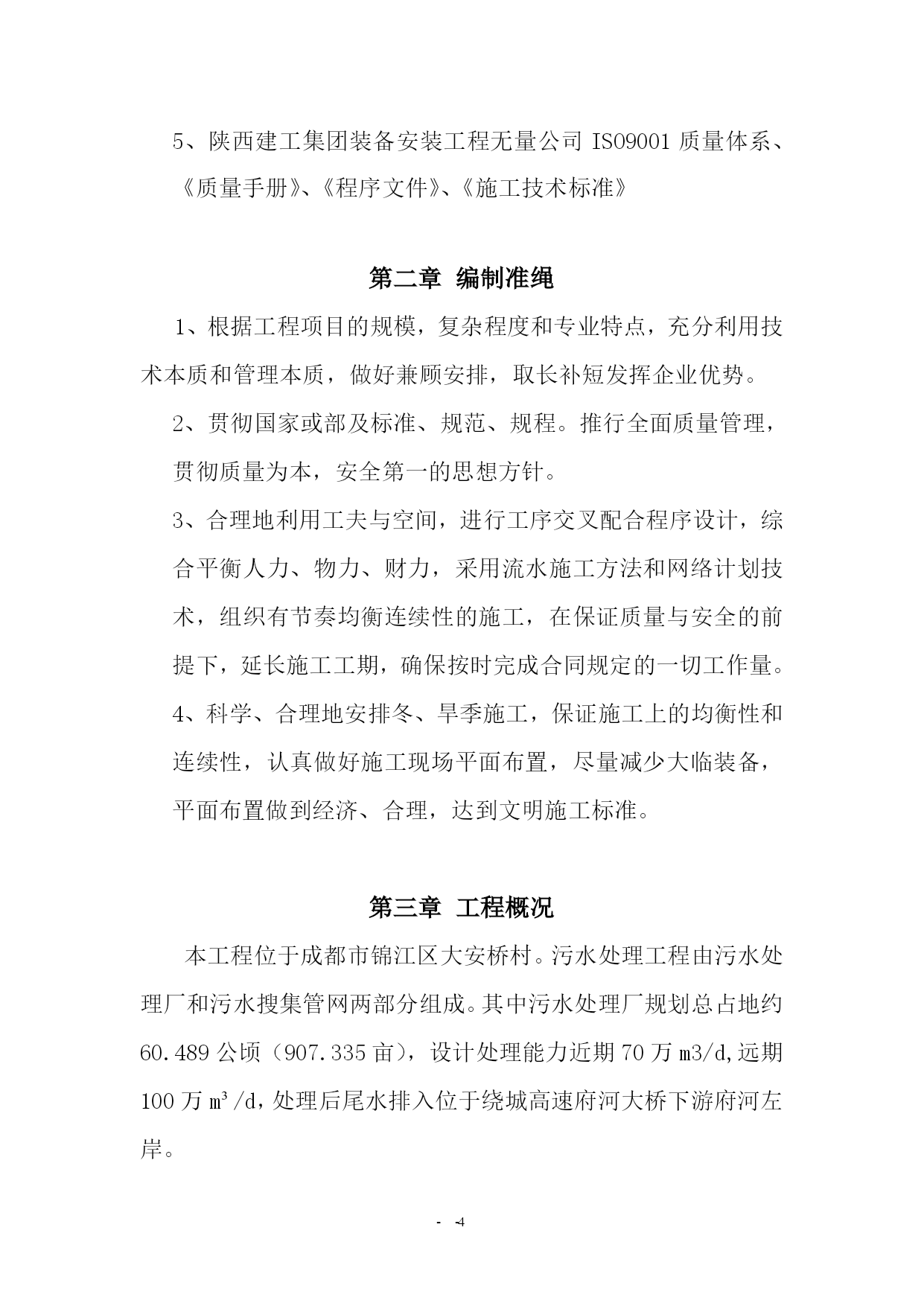

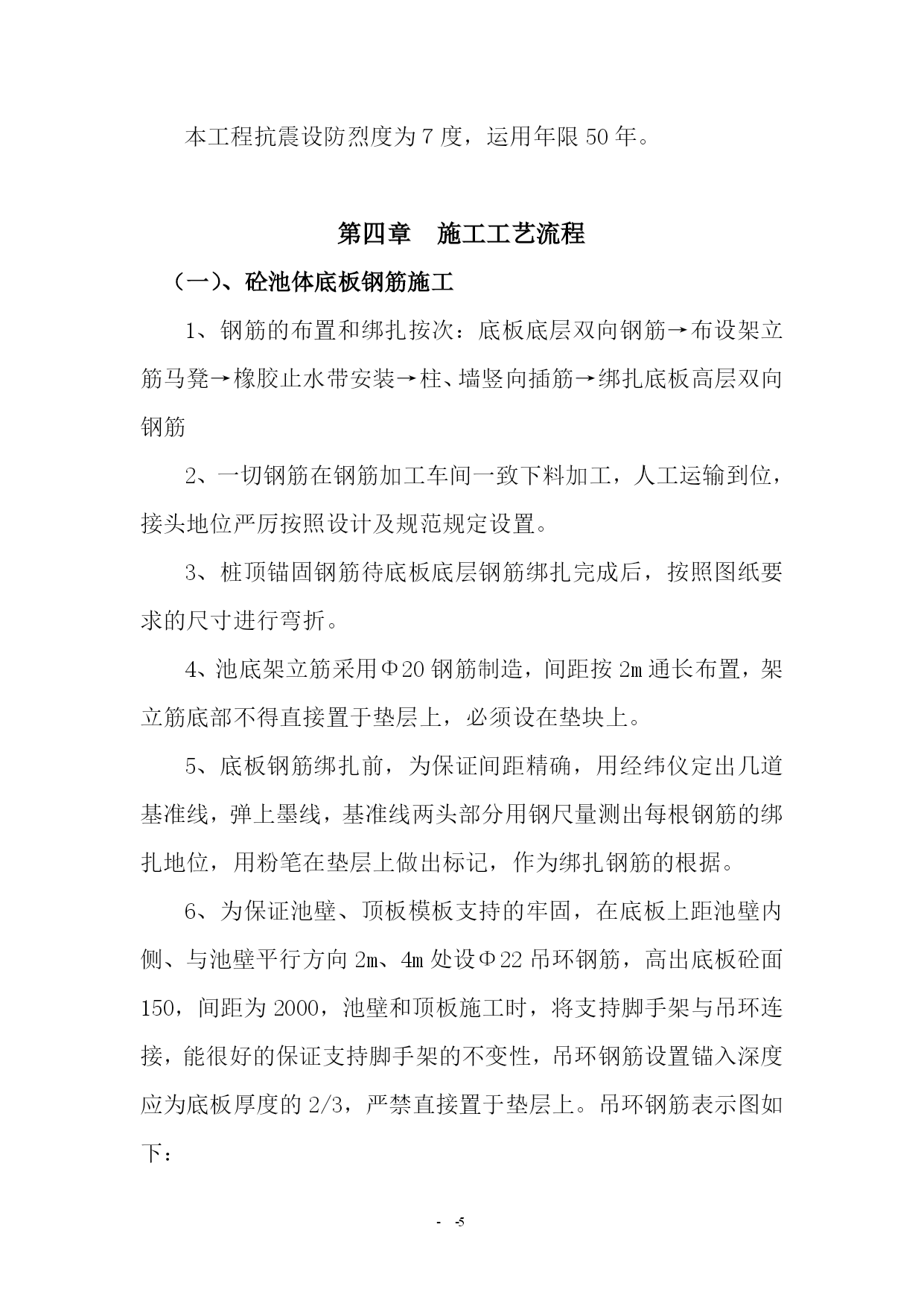

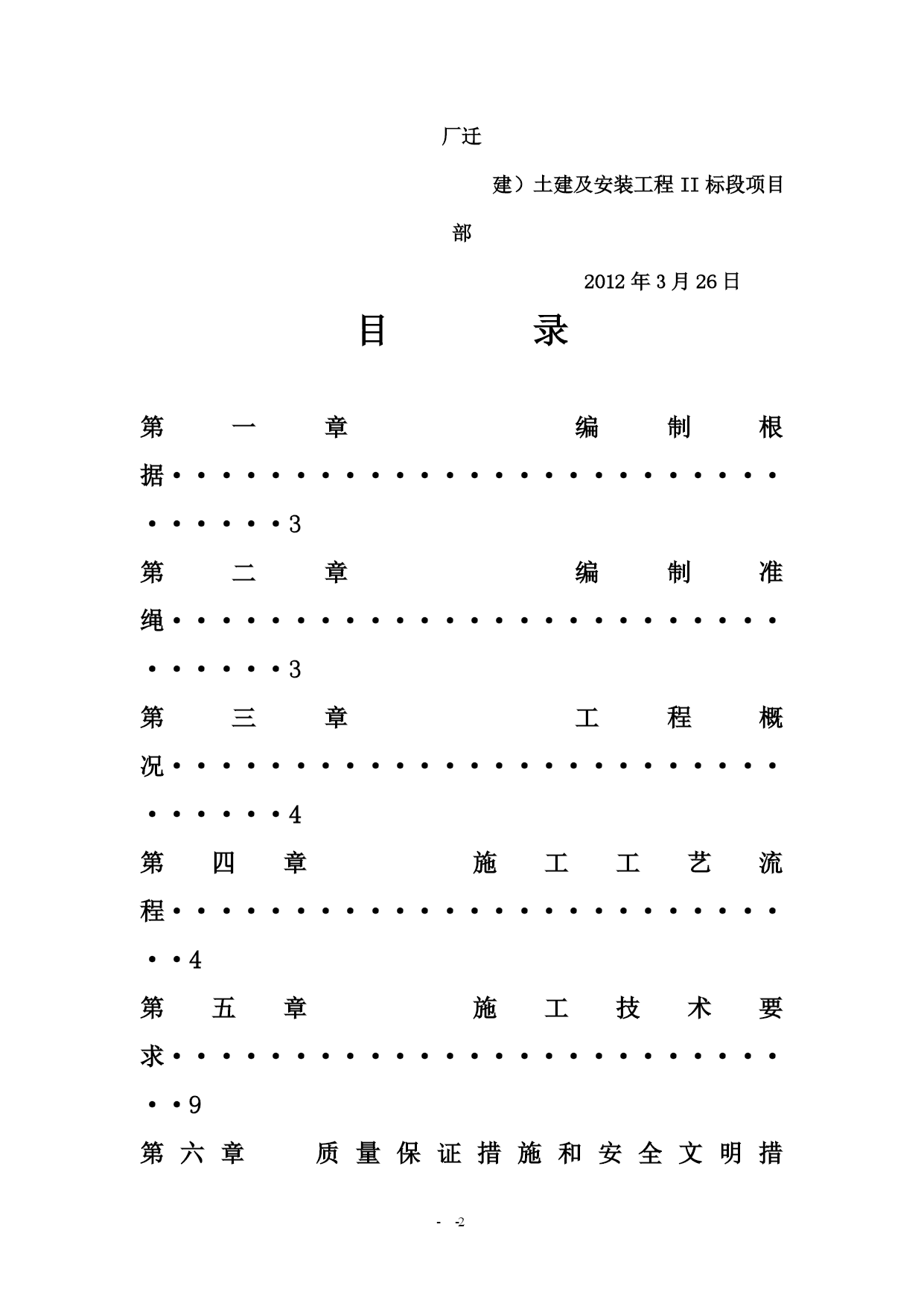

PAGEPAGE37--成都市新建污水处理厂（一、二厂迁建）土建及安装工程II标段钢筋专项施工方案陕西建工集团装备安装工程无量公司成都市新建污水处理厂（一、二厂迁建）土建及安装工程II标段项目部2012年3月26日目录第一章编制根据·······························3第二章编制准绳·······························3第三章工程概况·······························4第四章施工工艺流程···························4第五章施工技术要求···························9第六章质量保证措施和安全文明措施·············33第一章编制根据1、根据成都市排水无量责任公司提供的《成都市新建污水处理厂（一、二厂迁建工程》设计图纸和施工现场环境现状编制。2、国家现行相关质量验收规范；3、《建筑工程施工质量一致验收标准》(GB50300-2001)；4、《建筑施工安全检查标准》JGJ59－99；5、陕西建工集团装备安装工程无量公司ISO9001质量体系、《质量手册》、《程序文件》、《施工技术标准》第二章编制准绳1、根据工程项目的规模，复杂程度和专业特点，充分利用技术本质和管理本质，做好兼顾安排，取长补短发挥企业优势。2、贯彻国家或部及标准、规范、规程。推行全面质量管理，贯彻质量为本，安全第一的思想方针。3、合理地利用工夫与空间，进行工序交叉配合程序设计，综合平衡人力、物力、财力，采用流水施工方法和网络计划技术，组织有节奏均衡连续性的施工，在保证质量与安全的前提下，延长施工工期，确保按时完成合同规定的一切工作量。4、科学、合理地安排冬、旱季施工，保证施工上的均衡性和连续性，认真做好施工现场平面布置，尽量减少大临装备，平面布置做到经济、合理，达到文明施工标准。第三章工程概况本工程位于成都市锦江区大安桥村。污水处理工程由污水处理厂和污水搜集管网两部分组成。其中污水处理厂规划总占地约60.489公顷（907.335亩），设计处理能力近期70万m3/d,远期100万m³/d，处理后尾水排入位于绕城高速府河大桥下游府河左岸。本工程抗震设防烈度为７度，运用年限50年。第四章施工工艺流程（一）、砼池体底板钢筋施工1、钢筋的布置和绑扎按次：底板底层双向钢筋→布设架立筋马凳→橡胶止水带安装→柱、墙竖向插筋→绑扎底板高层双向钢筋2、一切钢筋在钢筋加工车间一致下料加工，人工运输到位，接头地位严厉按照设计及规范规定设置。3、桩顶锚固钢筋待底板底层钢筋绑扎完成后，按照图纸要求的尺寸进行弯折。4、池底架立筋采用Φ20钢筋制造，间距按2m通长布置，架立筋底部不得直接置于垫层上，必须设在垫块上。5、底板钢筋绑扎前，为保证间距精确，用经纬仪定出几道基准线，弹上墨线，基准线两头部分用钢尺量测出每根钢筋的绑扎地位，用粉笔在垫层上做出标记，作为绑扎钢筋的根据。6、为保证池壁、顶板模板支持的牢固，在底板上距池壁内侧、与池壁平行方向2m、4m处设Φ22吊环钢筋，高出底板砼面150，间距为2000，池壁和顶板施工时，将支持脚手架与吊环连接，能很好的保证支持脚手架的不变性，吊环钢筋设置锚入深度应为底板厚度的2/3，严禁直接置于垫层上。吊环钢筋表示图如下：7、墙、柱竖向插筋要保证在底板下的锚固长度，插筋高度依具体整根钢筋长度而定，并要与底板上、下层钢筋绑扎牢固，伸出底板以上部分适当用横向钢筋或钢管固定，以防墙、柱插筋在砼浇筑过程中发生位移。8、为防止钢筋保护层垫块被压碎，底板砼保护层垫块用细石砼制造，配比同底板同等级砼，按间距@500梅花形布置，严禁以钢筋垫钢筋。（二）砼池体池壁施工1、一切钢筋均在钢筋加工车间一致下料加工，人工运输到位进行绑扎。墙板钢筋采用搭接接长，柱主筋采用全自动电渣压力焊接。2、墙板、柱钢筋在底板钢筋绑扎的同时，尽可能一次绑扎到位。可以根据施工情况留设接头，长短不一，但接头不能留在同一截面上。3、底板砼浇筑完成后，清理并理顺上部柱筋，用全自动电渣压力焊机将柱竖向钢筋继续接高，但同一截面接头的数量不大于50％，柱箍筋接头应弯成135°，箍筋弯钩的地位沿竖向在每个转角处绝对错开。4、钢筋绑扎、焊接终了，检查钢筋搭接地位、搭接长度和锚固长度等，能否满足设计图纸和规范要求。按设计要求墙体内外两层钢筋用φ8“∽”拉结筋拉结，且绑扎齐全。5、池壁上的预埋套管、预埋件均点焊于钢筋上，确保砼浇筑时不移位。6、池壁钢筋绑扎完成,按照间距@500梅花形设置保护层垫块
