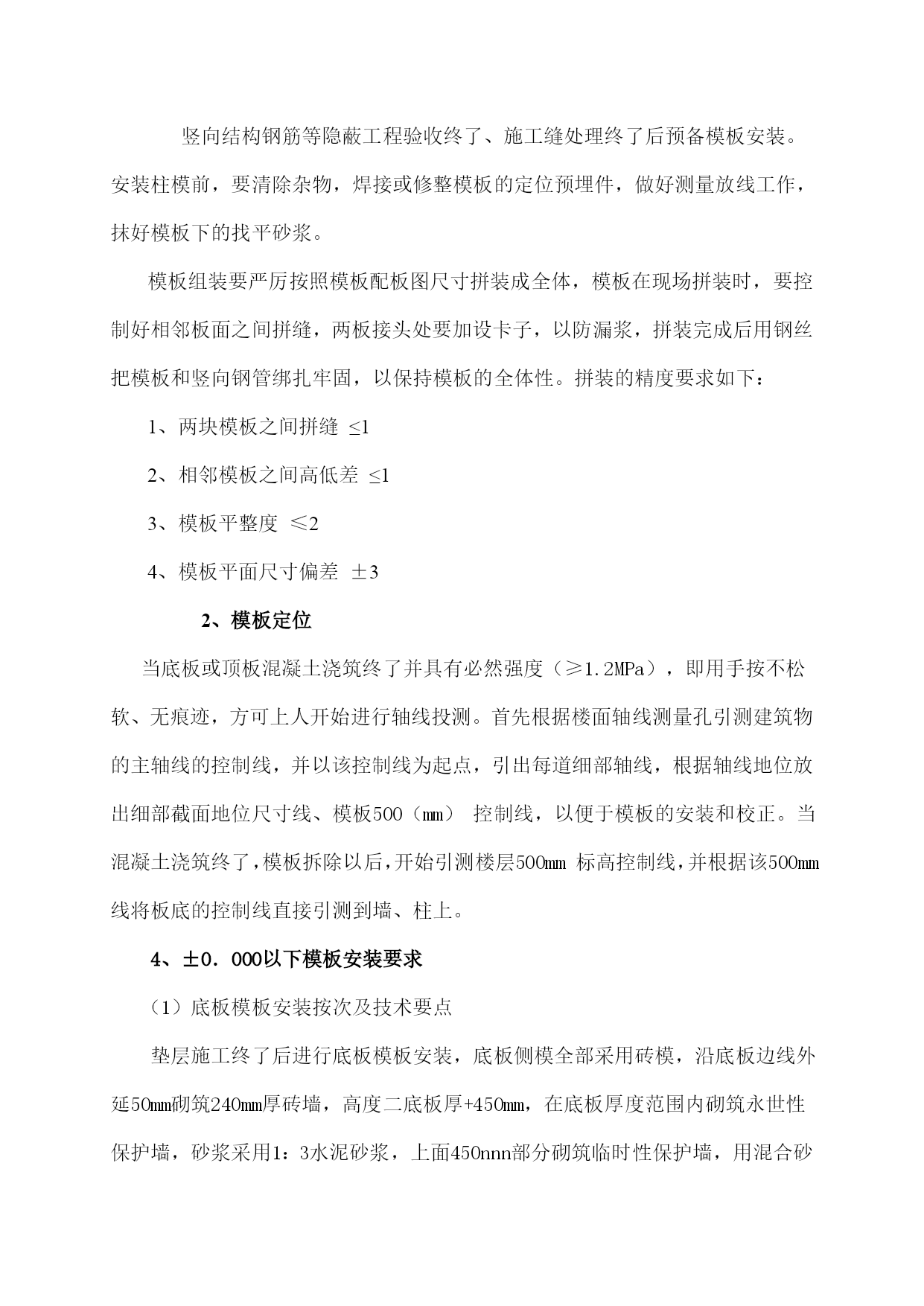

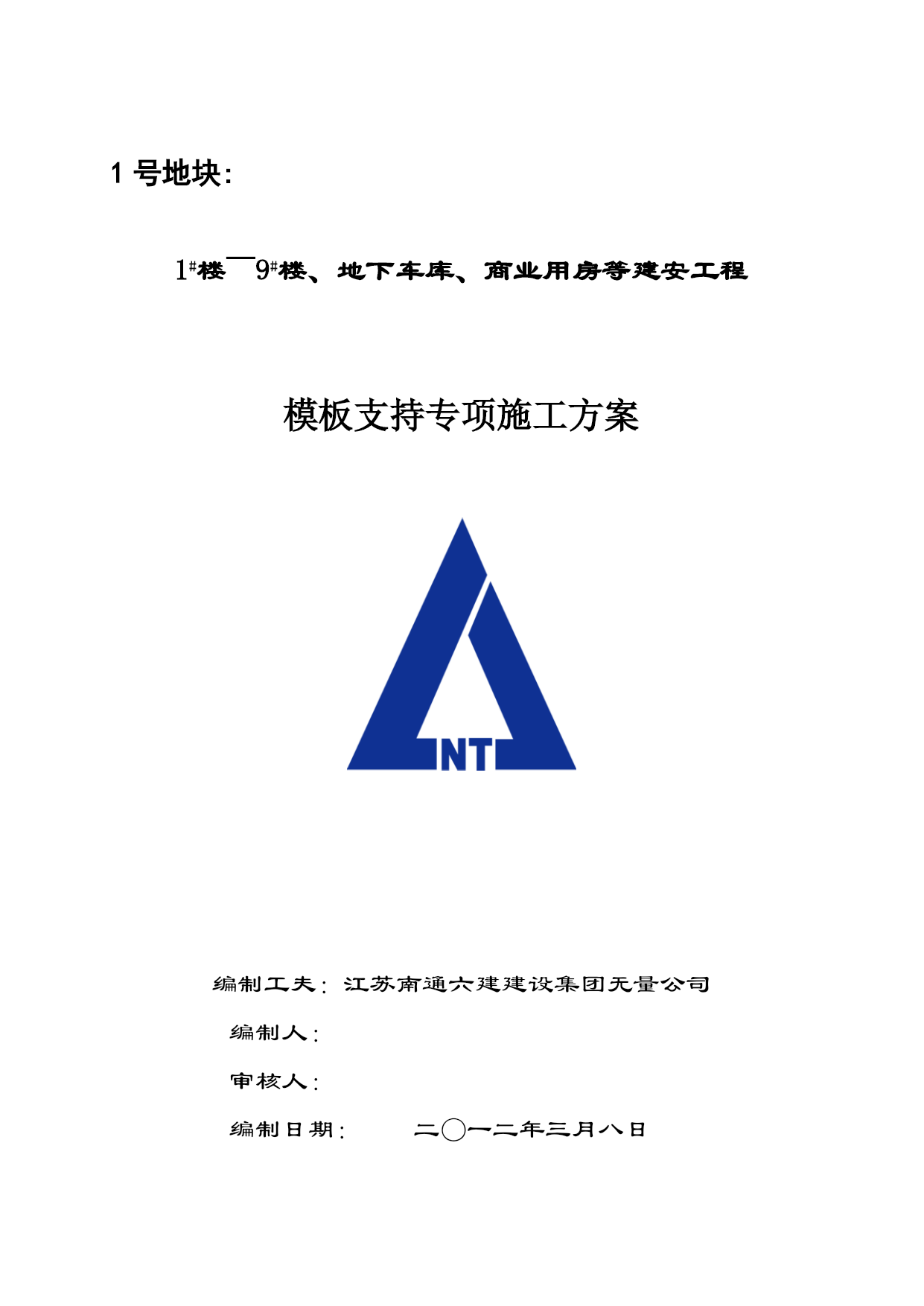

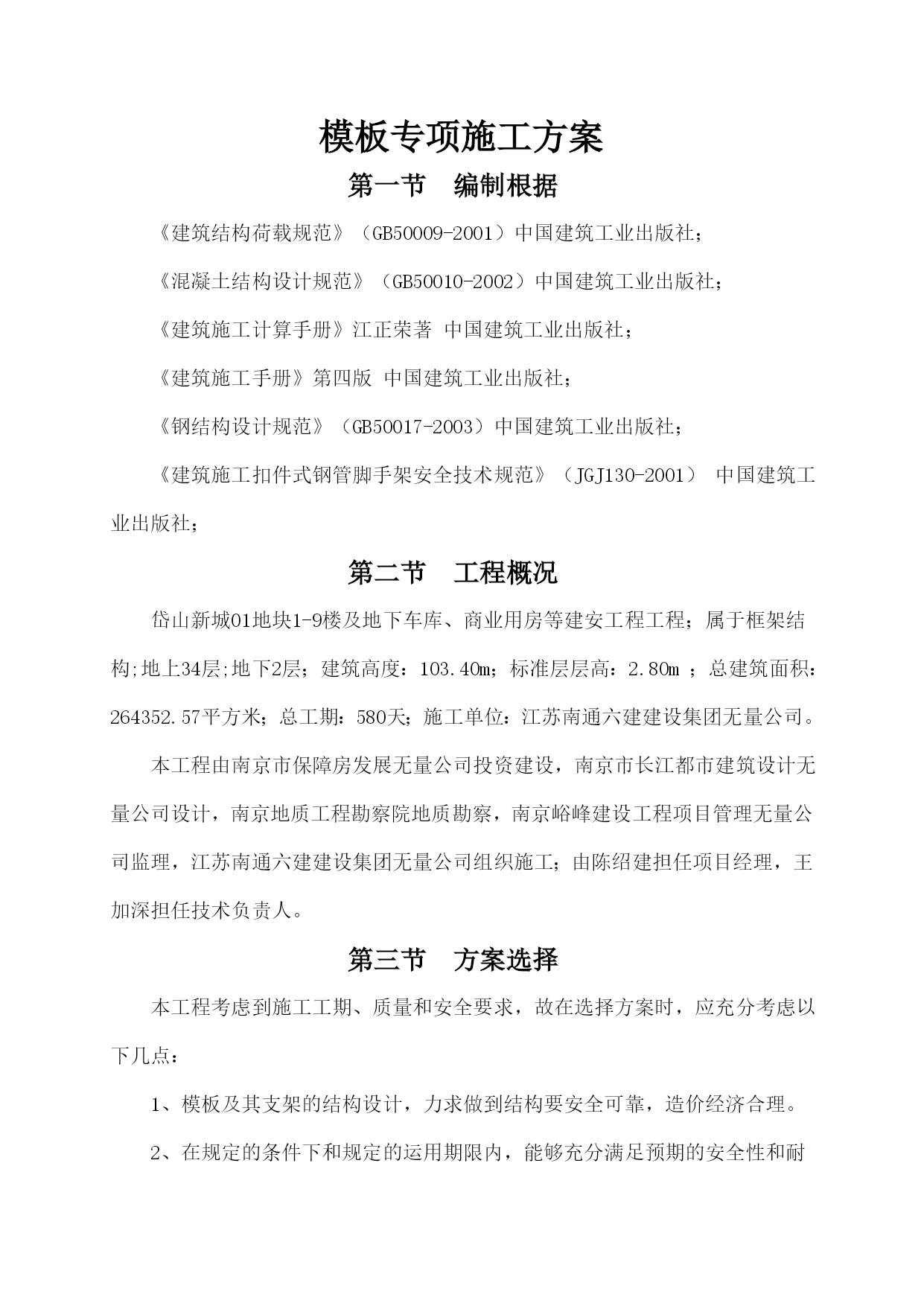

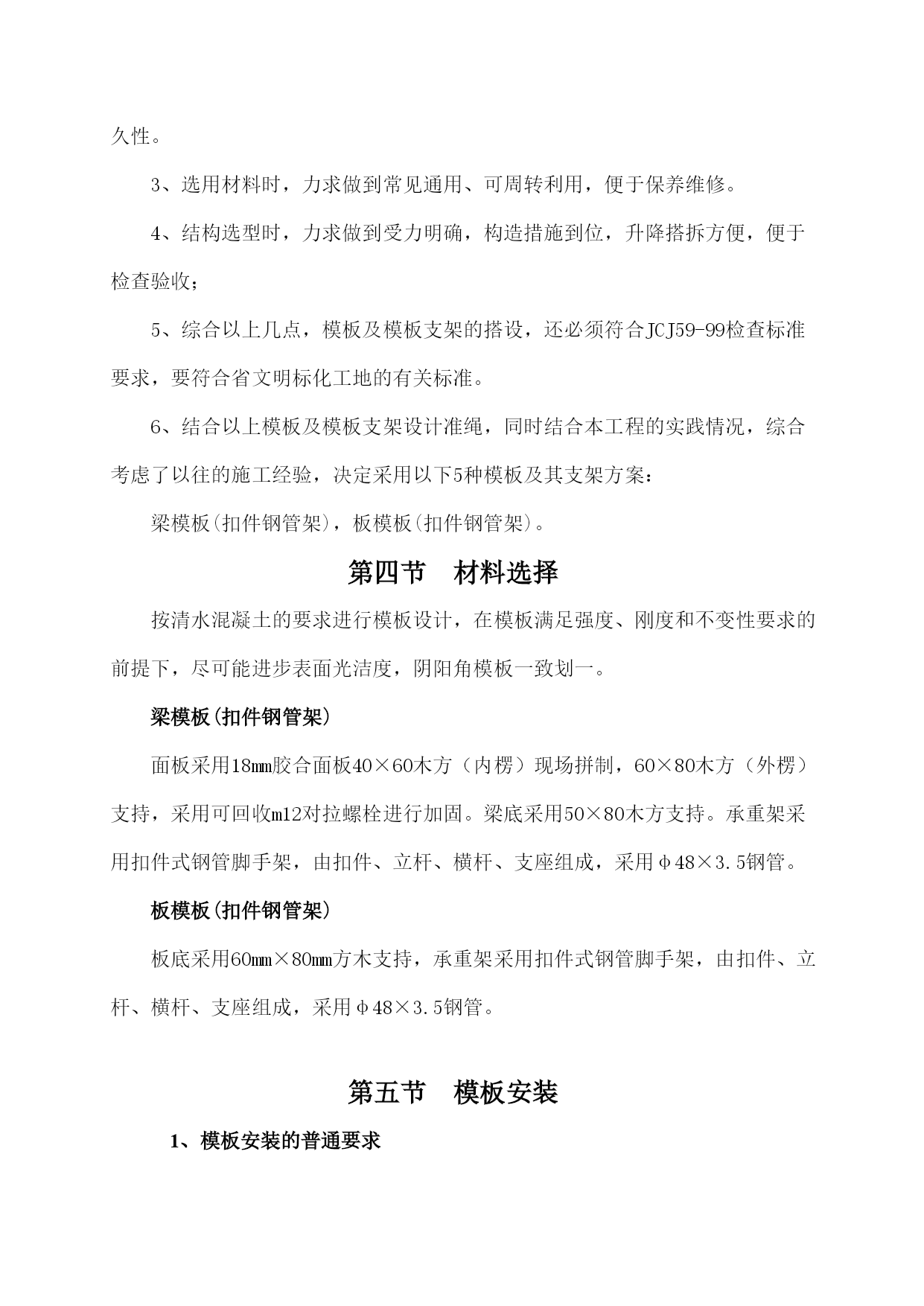

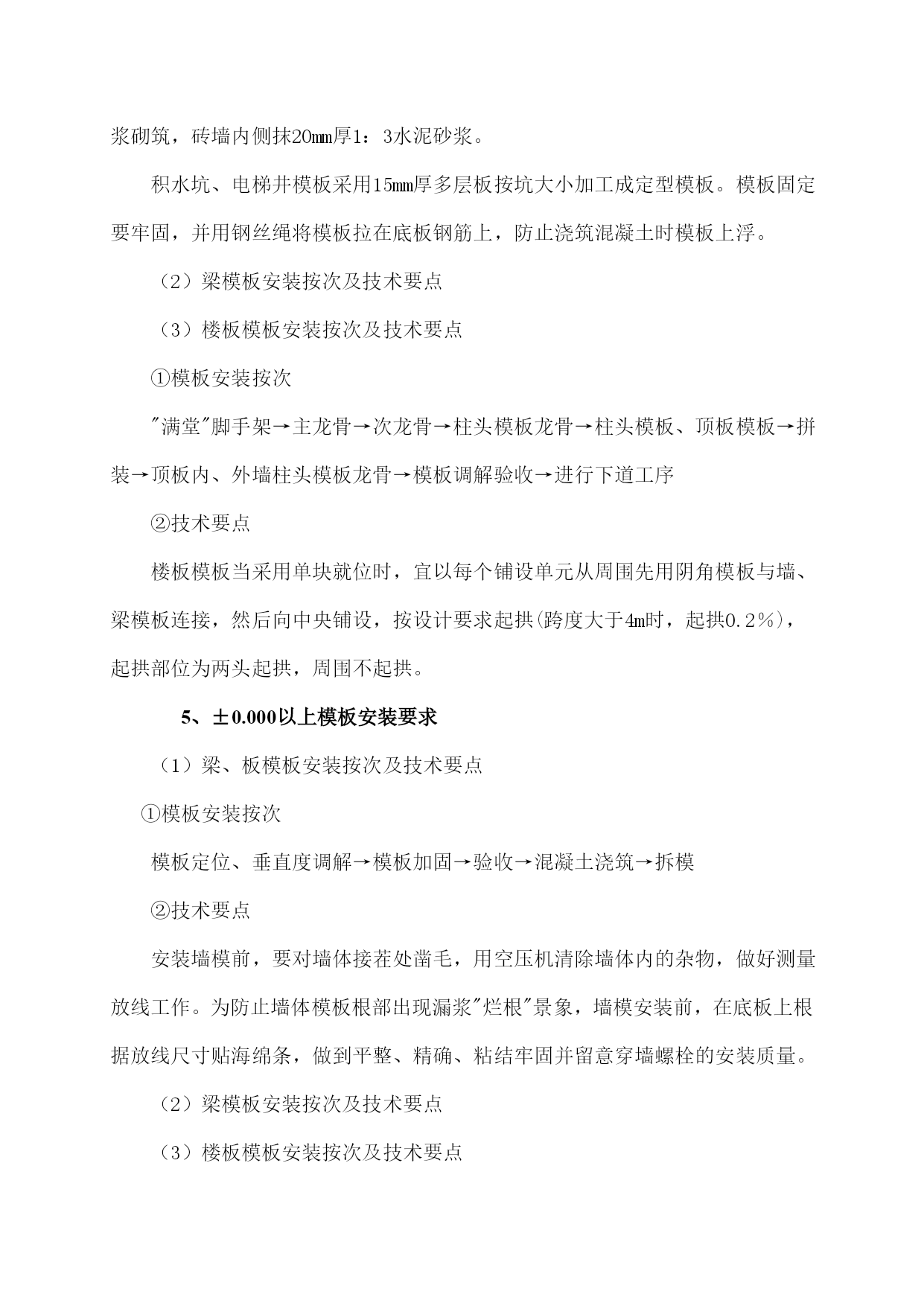

1号地块:1#楼～9#楼、地下车库、商业用房等建安工程模板支持专项施工方案编制工夫：江苏南通六建建设集团无量公司编制人：审核人：编制日期：二○一二年三月八日模板专项施工方案第一节编制根据《建筑结构荷载规范》（GB50009-2001）中国建筑工业出版社；《混凝土结构设计规范》（GB50010-2002）中国建筑工业出版社；《建筑施工计算手册》江正荣著中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社；《钢结构设计规范》（GB50017-2003）中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）中国建筑工业出版社；第二节工程概况岱山新城01地块1-9楼及地下车库、商业用房等建安工程工程；属于框架结构;地上34层;地下2层；建筑高度：103.40m；标准层层高：2.80m；总建筑面积：264352.57平方米；总工期：580天；施工单位：江苏南通六建建设集团无量公司。本工程由南京市保障房发展无量公司投资建设，南京市长江都市建筑设计无量公司设计，南京地质工程勘察院地质勘察，南京峪峰建设工程项目管理无量公司监理，江苏南通六建建设集团无量公司组织施工；由陈绍建担任项目经理，王加深担任技术负责人。第三节方案选择本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点：1、模板及其支架的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的运用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几点，模板及模板支架的搭设，还必须符合JCJ59-99检查标准要求，要符合省文明标化工地的有关标准。6、结合以上模板及模板支架设计准绳，同时结合本工程的实践情况，综合考虑了以往的施工经验，决定采用以下5种模板及其支架方案：梁模板(扣件钢管架)，板模板(扣件钢管架)。第四节材料选择按清水混凝土的要求进行模板设计，在模板满足强度、刚度和不变性要求的前提下，尽可能进步表面光洁度，阴阳角模板一致划一。梁模板(扣件钢管架)面板采用18mm胶合面板40×60木方（内楞）现场拼制，60×80木方（外楞）支持，采用可回收m12对拉螺栓进行加固。梁底采用50×80木方支持。承重架采用扣件式钢管脚手架，由扣件、立杆、横杆、支座组成，采用φ48×3.5钢管。板模板(扣件钢管架)板底采用60mm×80mm方木支持，承重架采用扣件式钢管脚手架，由扣件、立杆、横杆、支座组成，采用φ48×3.5钢管。第五节模板安装1、模板安装的普通要求竖向结构钢筋等隐蔽工程验收终了、施工缝处理终了后预备模板安装。安装柱模前，要清除杂物，焊接或修整模板的定位预埋件，做好测量放线工作，抹好模板下的找平砂浆。模板组装要严厉按照模板配板图尺寸拼装成全体，模板在现场拼装时，要控制好相邻板面之间拼缝，两板接头处要加设卡子，以防漏浆，拼装完成后用钢丝把模板和竖向钢管绑扎牢固，以保持模板的全体性。拼装的精度要求如下：1、两块模板之间拼缝≤12、相邻模板之间高低差≤13、模板平整度≤24、模板平面尺寸偏差±32、模板定位当底板或顶板混凝土浇筑终了并具有必然强度（≥1.2MPa），即用手按不松软、无痕迹，方可上人开始进行轴线投测。首先根据楼面轴线测量孔引测建筑物的主轴线的控制线，并以该控制线为起点，引出每道细部轴线，根据轴线地位放出细部截面地位尺寸线、模板500（mm）控制线，以便于模板的安装和校正。当混凝土浇筑终了，模板拆除以后，开始引测楼层500mm标高控制线，并根据该500mm线将板底的控制线直接引测到墙、柱上。4、±0．000以下模板安装要求（1）底板模板安装按次及技术要点垫层施工终了后进行底板模板安装，底板侧模全部采用砖模，沿底板边线外延50mm砌筑240mm厚砖墙，高度二底板厚+450mm，在底板厚度范围内砌筑永世性保护墙，砂浆采用1：3水泥砂浆，上面450nnn部分砌筑临时性保护墙，用混合砂浆砌筑，砖墙内侧抹20mm厚1：3水泥砂浆。积水坑、电梯井模板采用15mm厚多层板按坑大小加工成定型模板。模板固定要牢固，并用钢丝绳将模板拉在底板钢筋上，防止浇筑混凝土时模板上浮。（2）梁模板安装按次及技术要点（3）楼板模板安装按次及技术要点①模板安装按次"满堂"脚手架→主龙骨→次龙骨→柱头模板龙骨→柱头模板、顶板模板→拼装→顶板内、外墙柱头模板龙骨→模板调解验收→进行下道工序②技术要点楼板模板当采用单块就位时，宜以每个铺设单元从周围先用阴角模板与墙、梁模板连接，然后向
