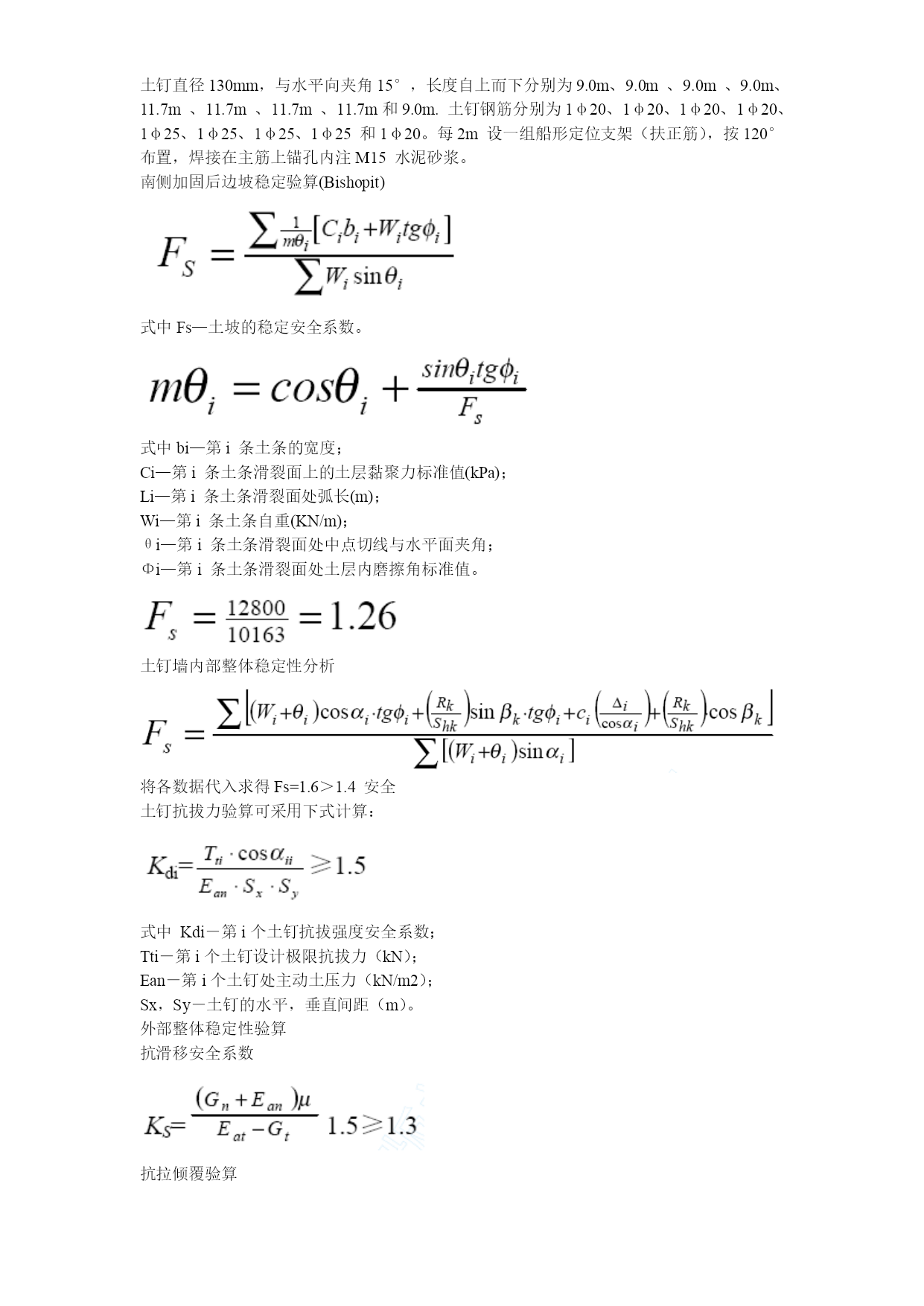

目录TOC\o"1-3"第一章工程概况PAGEREF_Toc207112957\h2第二章土钉墙设计与施工PAGEREF_Toc207112958\h3第三章降水井设计与施工PAGEREF_Toc207112959\h22第四章施工监测PAGEREF_Toc207112960\h30第五章项目经理部主要人员组成PAGEREF_Toc207112961\h36第六章施工计划PAGEREF_Toc207112962\h37第七章安全文明施工措施PAGEREF_Toc207112963\h38第八章竣工验收PAGEREF_Toc207112964\h41工程概况本工程位于西安市三付湾，华清路与长缨路交口的西北角，基坑深度11.20m。基坑边界条件：基坑东边线距华清路约20m；南侧距长缨路lOm；北侧距2层民房3～8m；距基坑西北角约15～20m处有一幢8层住宅楼：基坑西侧边线距3层客运站3～4m，本基坑的坡道准备留于基坑西侧。其平面位置见图1/3。支护范围内土层情况：本场地地层情况详见《岩土工程勘察报告书》。各层土的主要物理力学指标详见表l。支护土层计算参数表1指标指标值层号厚度(m)深度(m)Y(kN/)C（kPa）φ(°)①人工填土1.51.517.0010.0015.00②黄工2.84.316.8025.0021.00③黄工7.511.818.3021.0012.00④古土层3.014.818.5035.0018.00陕西储备物资管理局职工培训中心基坑大致呈长方形为71.6m×33.1m，开挖深度约11.2m；基坑支护采用放坡（1∶0.2）＋土钉墙支护。基坑底总边长约为209m。支护范围内土层主要为黄土类土，地下水位埋深5.50m，根据勘察报告提供及地区经验，降水范围内土层的综合渗透系数K取7m／d。基坑尺寸及其与相邻建筑的相对位置详见降水井平面位置图。土钉墙设计与施工2.1.1现场踏勘资料；2.1.2《建筑基坑工程技术规范》(YB9258-97)；2.1.3《基坑土钉支护技术规程》(CECS96：97)；2.1设计依据及所执行的技术标准2.1.4《建筑深基坑支护技术规程》(JGJ120-99)。2.2设计与计算计算首先对未支护基坑的稳定性进行了验算，其计算安全系数：基坑南侧为0.650，基坑北侧为0.603，均小于1.00，说明未支护基坑边坡根据现场具体条件及西安地区基坑支护经验选择土钉墙方案比较经2.3施工方案的选择及技术措施基坑支护总体上采用土钉墙支护方案，即基坑分层开挖分层支护，其主要靠设置于坡体中的土钉被动受力(主要是受拉作用)，提高土体的抗剪切强度，同时混凝土面层则起到限制和约束基坑土体侧向变形的作土钉墙施工应与土方开挖交叉或平行施工。基坑开挖与支护应分层2.4土钉及混凝土面层设计2.4.1土钉土钉墙坡度80°，墙高北侧6.20m，南侧为6.50m，土钉按梅花形布置，间距1.40m，共布9排，各排距地表分别为1.20m、2.4m、3.6m、4.8m、6.0m、7.2m、8.4m、9.6m、10.8m。土钉直径130mm，与水平向夹角15°，长度自上而下分别为9.0m、9.0m、9.0m、9.0m、11.7m、11.7m、11.7m、11.7m和9.0m.土钉钢筋分别为1φ20、1φ20、1φ20、1φ20、1φ25、1φ25、1φ25、1φ25和1φ20。每2m设一组船形定位支架（扶正筋），按120°布置，焊接在主筋上锚孔内注M15水泥砂浆。南侧加固后边坡稳定验算(Bishopit)式中Fs—土坡的稳定安全系数。式中bi—第i条土条的宽度；Ci—第i条土条滑裂面上的土层黏聚力标准值(kPa)；Li—第i条土条滑裂面处弧长(m)；Wi—第i条土条自重(KN/m)；θi—第i条土条滑裂面处中点切线与水平面夹角；Φi—第i条土条滑裂面处土层内磨擦角标准值。土钉墙内部整体稳定性分析将各数据代入求得Fs=1.6＞1.4安全土钉抗拔力验算可采用下式计算：式中Kdi－第i个土钉抗拔强度安全系数；Tti－第i个土钉设计极限抗拔力（kN）；Ean－第i个土钉处主动土压力（kN/m2）；Sx，Sy－土钉的水平，垂直间距（m）。外部整体稳定性验算抗滑移安全系数抗拉倾覆验算式中G—自重;!x—重心与墙趾的水平距离；!α—基底倾角；α—墙背倾角；δ—磨擦角；b—水平投影宽度。2.4.2墙面墙面配单层φ6@200钢筋网片，与土钉钢筋连接处焊接井字形钢筋架，井字形钢筋架由2φ18通长加强筋及2φ18长100mm钢筋组成。上下网片搭接长度200
